30. Chi tiết nội thất phòng master miễn phí

Chi tiết bộ bản vẽ nội thất phòng ngủ master miễn phí

Bạn đang tìm kiếm các bản vẽ chi tiết nội thất phòng ngủ master để tham khảo hoặc sử dụng cho dự án của mình? Tailieukientruc.net hân hạnh giới thiệu bộ bản vẽ chi tiết nội thất phòng ngủ master hoàn chỉnh, bao gồm đầy đủ các hạng mục từ giường ngủ, tủ quần áo, bàn trang điểm đến các chi tiết nhỏ như đôn tab. Đặc biệt, bộ bản vẽ này được cung cấp hoàn toàn miễn phí dưới dạng file AutoCAD, giúp bạn dễ dàng chỉnh sửa và áp dụng vào công việc của mình.

Nội dung chi tiết của bộ bản vẽ:

Bộ bản vẽ bao gồm các mặt cắt, mặt đứng, mặt bằng và hình ảnh minh họa cho từng hạng mục nội thất, đảm bảo độ chính xác và chi tiết cao:

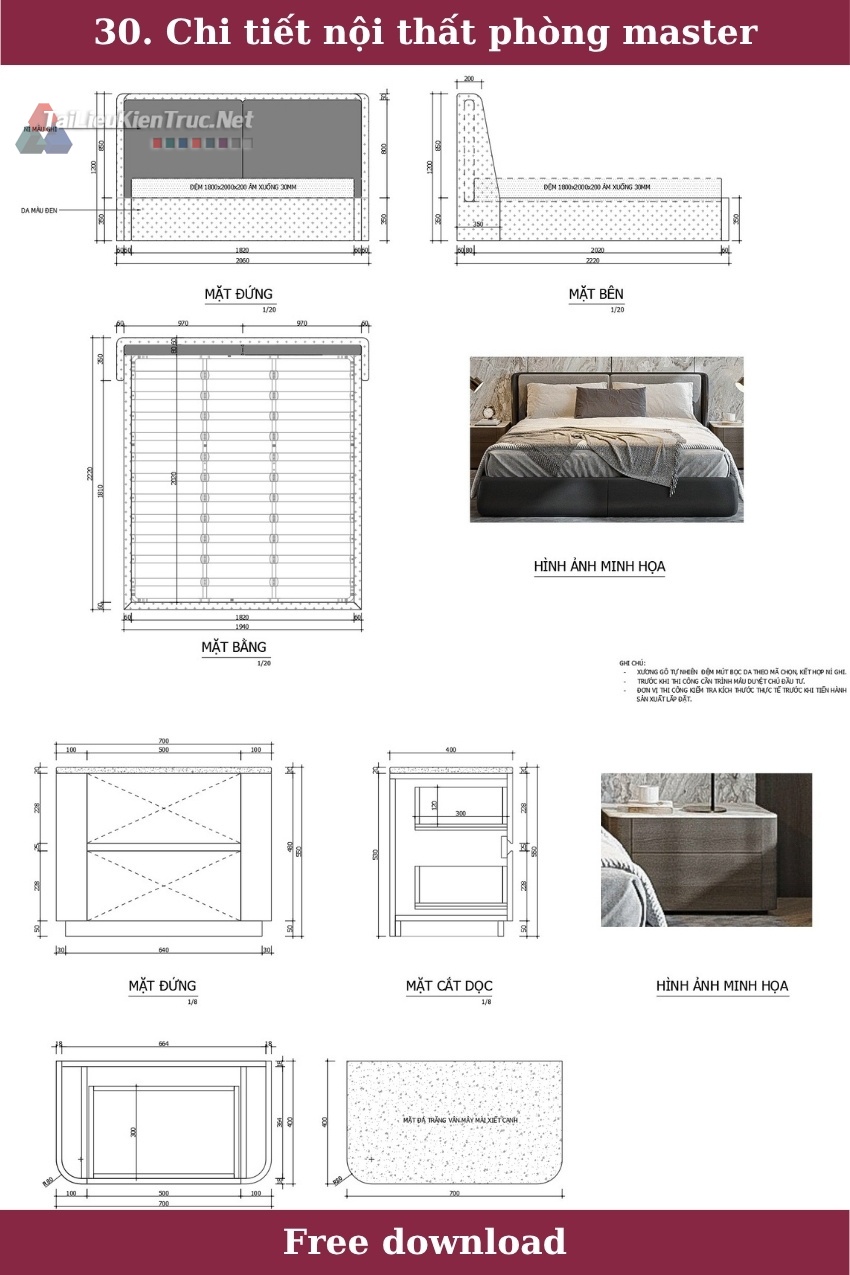

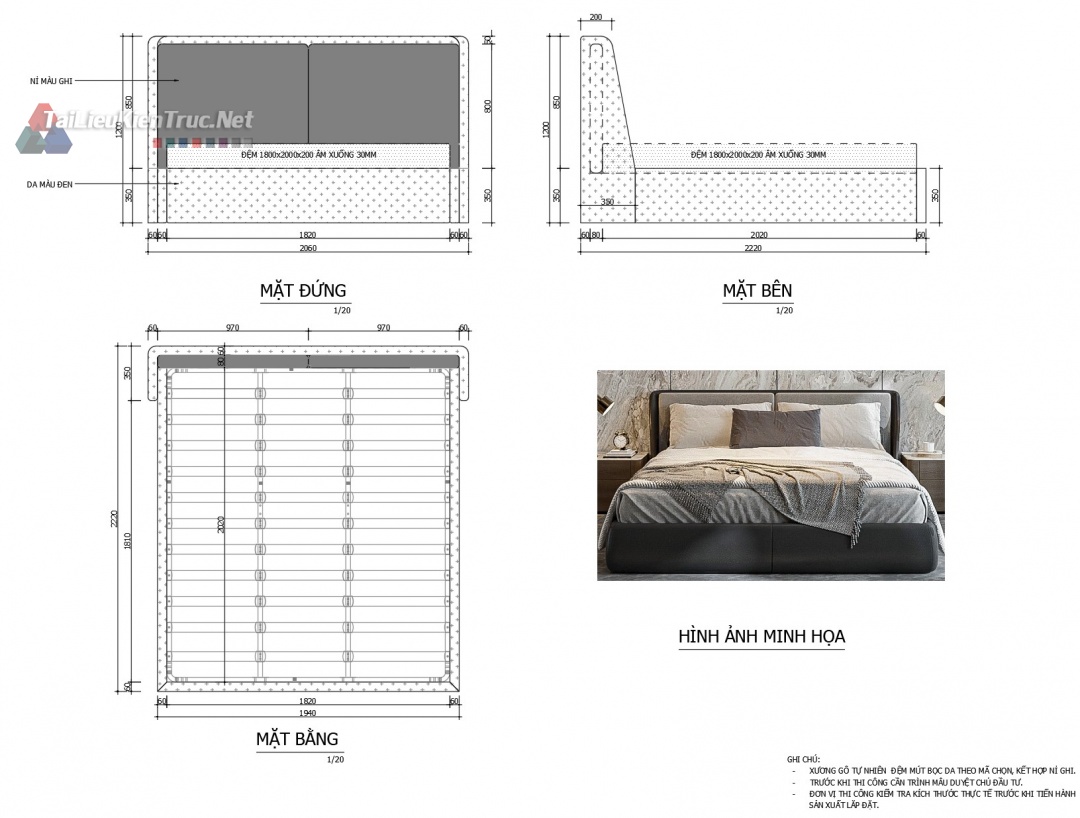

• Giường ngủ: Bao gồm mặt đứng, mặt bên, mặt bằng với kích thước chi tiết (ví dụ: 2000x2220mm), vật liệu bọc da, và thông tin về nệm.

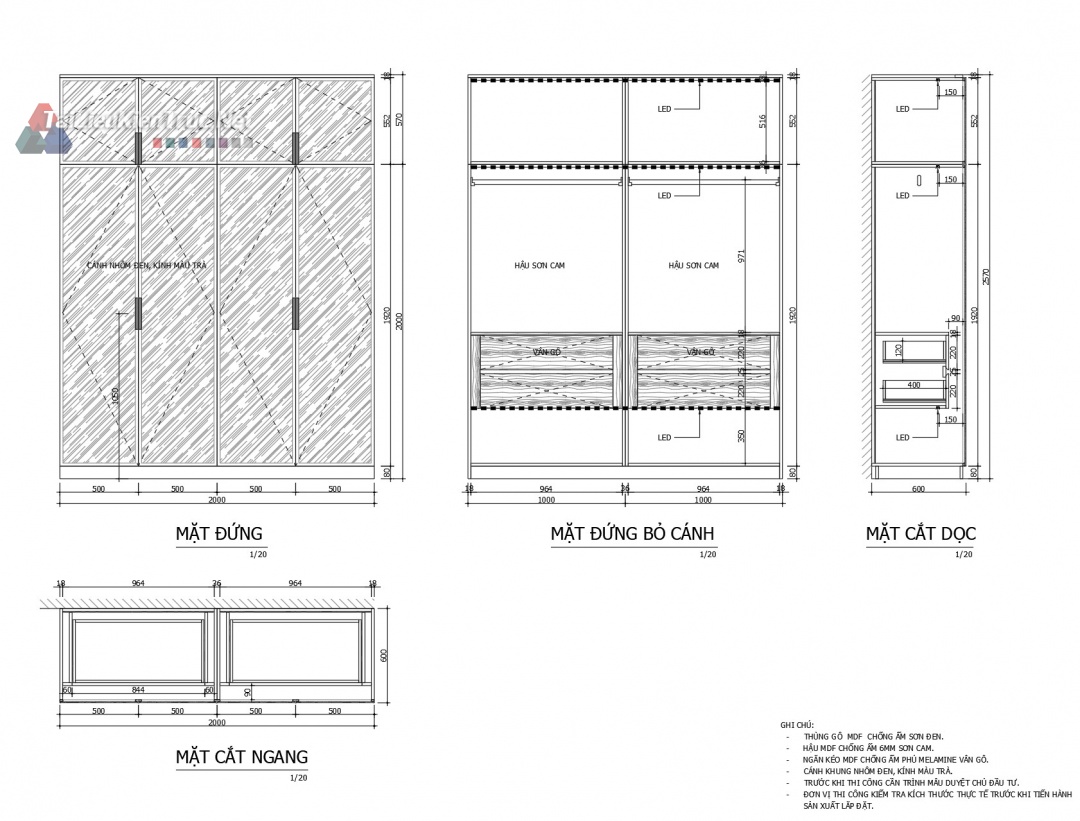

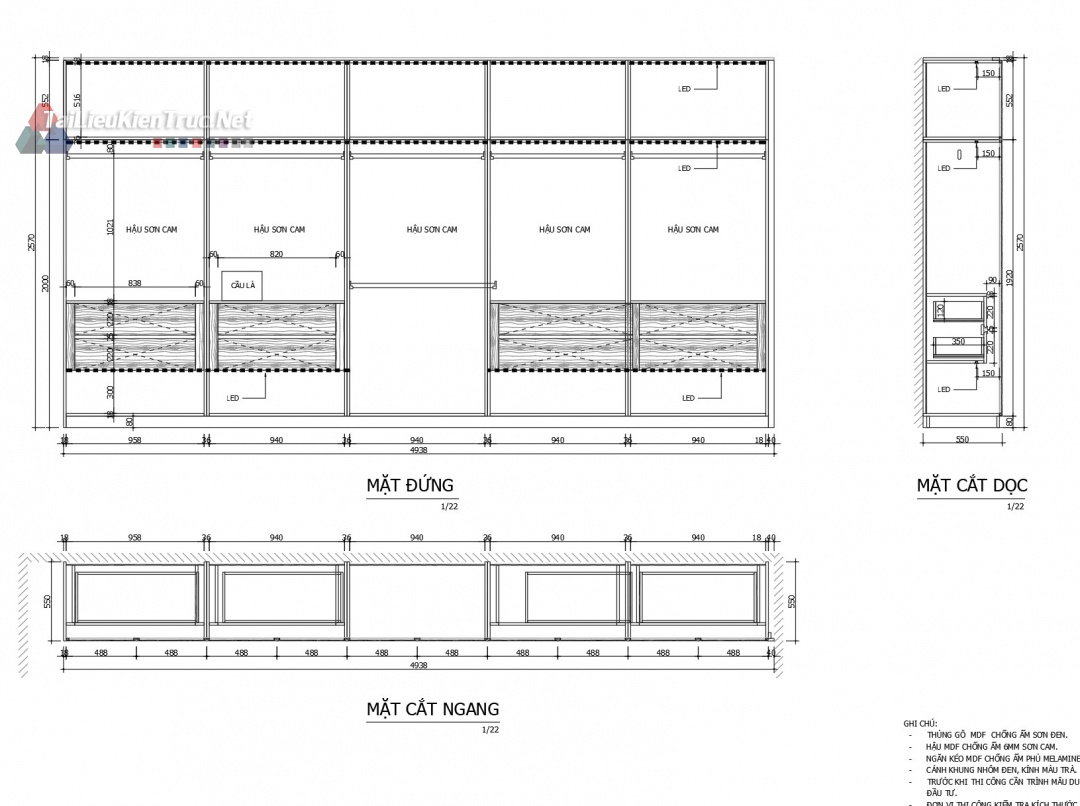

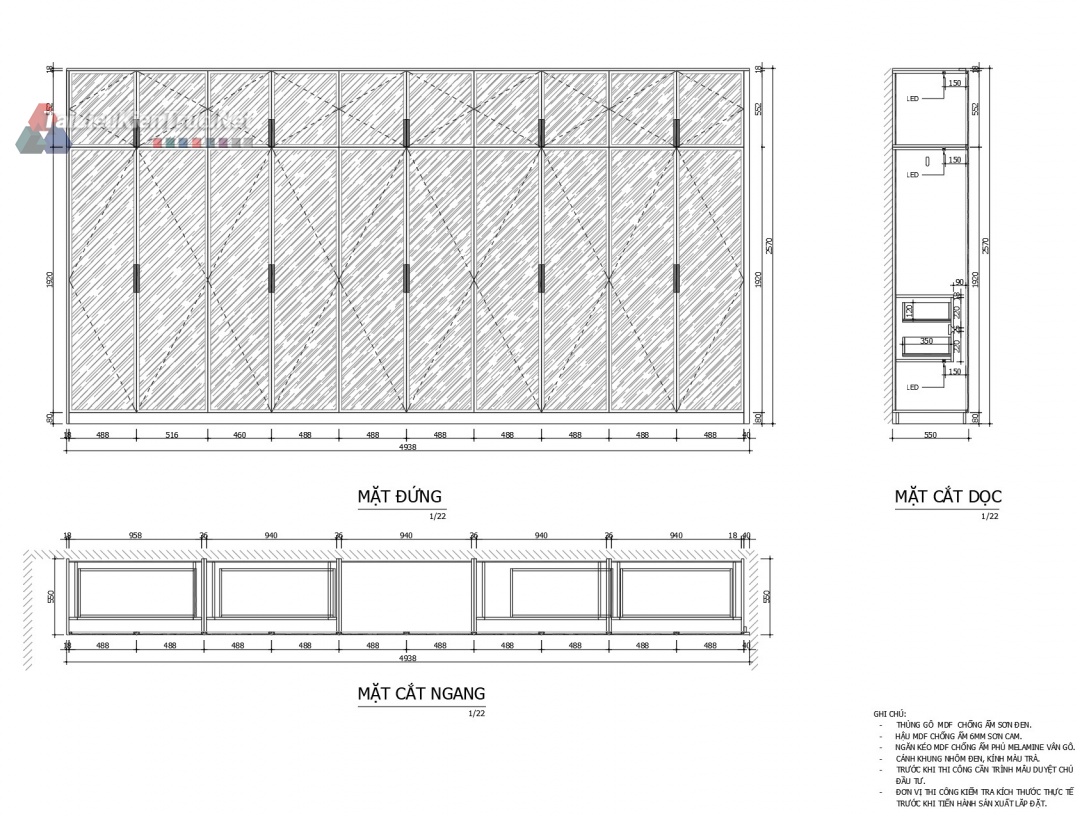

• Tủ quần áo: Được thể hiện qua các mặt đứng, mặt cắt dọc, mặt cắt ngang với nhiều kích thước khác nhau (ví dụ: 2000x2500mm, 2000x2000mm), bố cục ngăn kéo, kệ và không gian treo đồ. Các bản vẽ cũng cung cấp thông tin về vật liệu như gỗ MDF chống ẩm sơn, hậu sơn hoặc hậu bọc melamine.

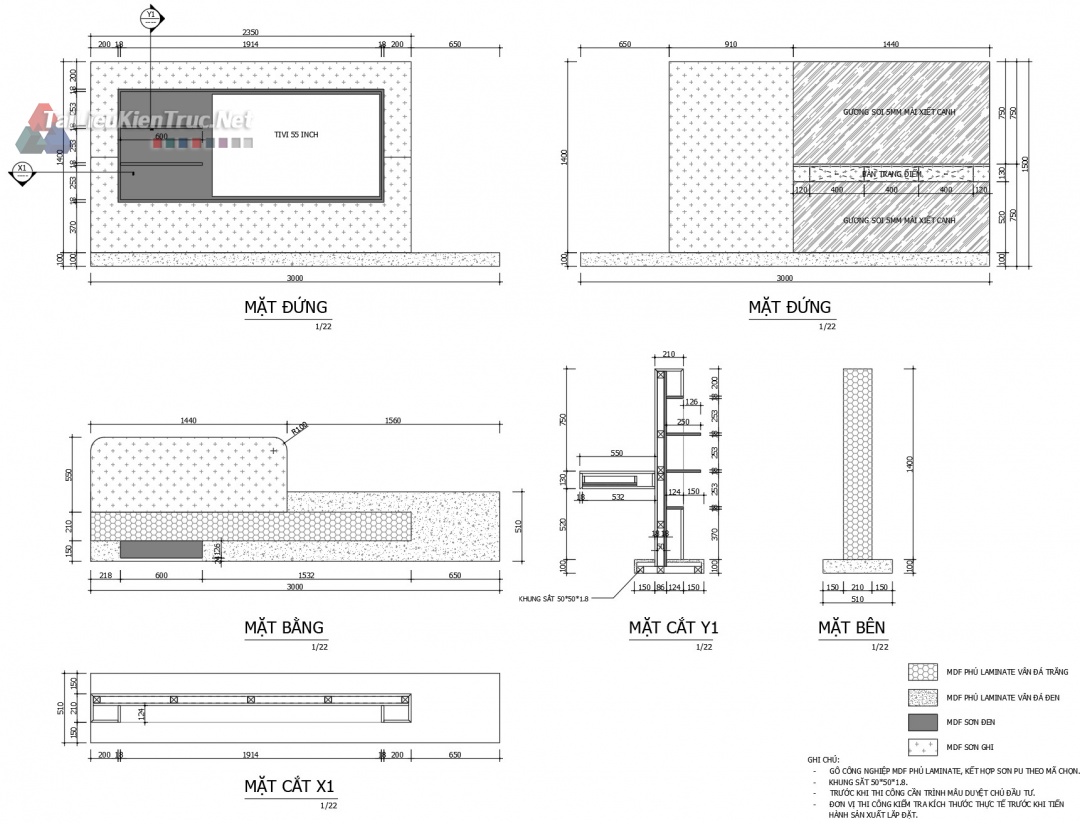

• Bàn trang điểm: Với đầy đủ mặt đứng, mặt bằng, mặt cắt (cắt Y1, cắt X1) và mặt bên. Kích thước tổng thể khoảng 3000mm chiều dài. Các chi tiết về vật liệu như MDF phủ Laminate vân đá trắng, MDF phủ Laminate vân gỗ, MDF sơn ánh kim cũng được nêu rõ.

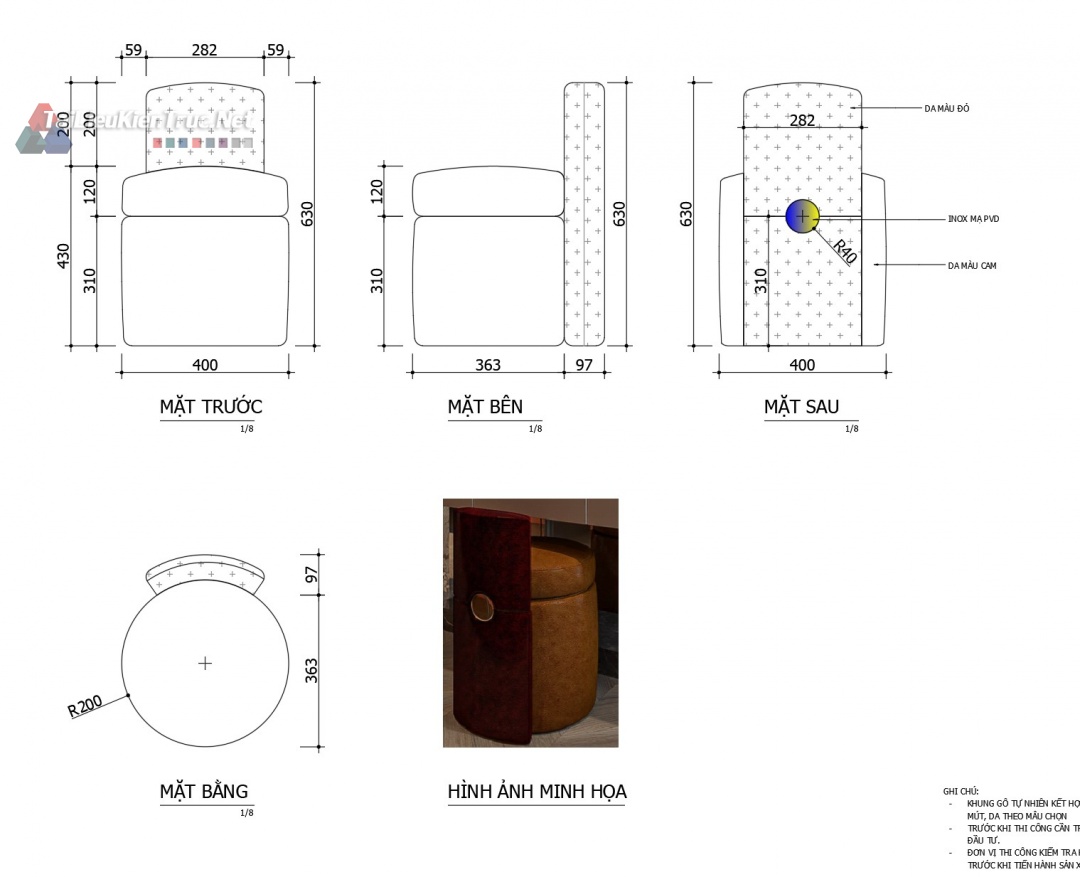

• Đôn tab: Bao gồm mặt trước, mặt bên, mặt sau và mặt bằng với kích thước (ví dụ: 400x363x630mm), vật liệu bọc da.

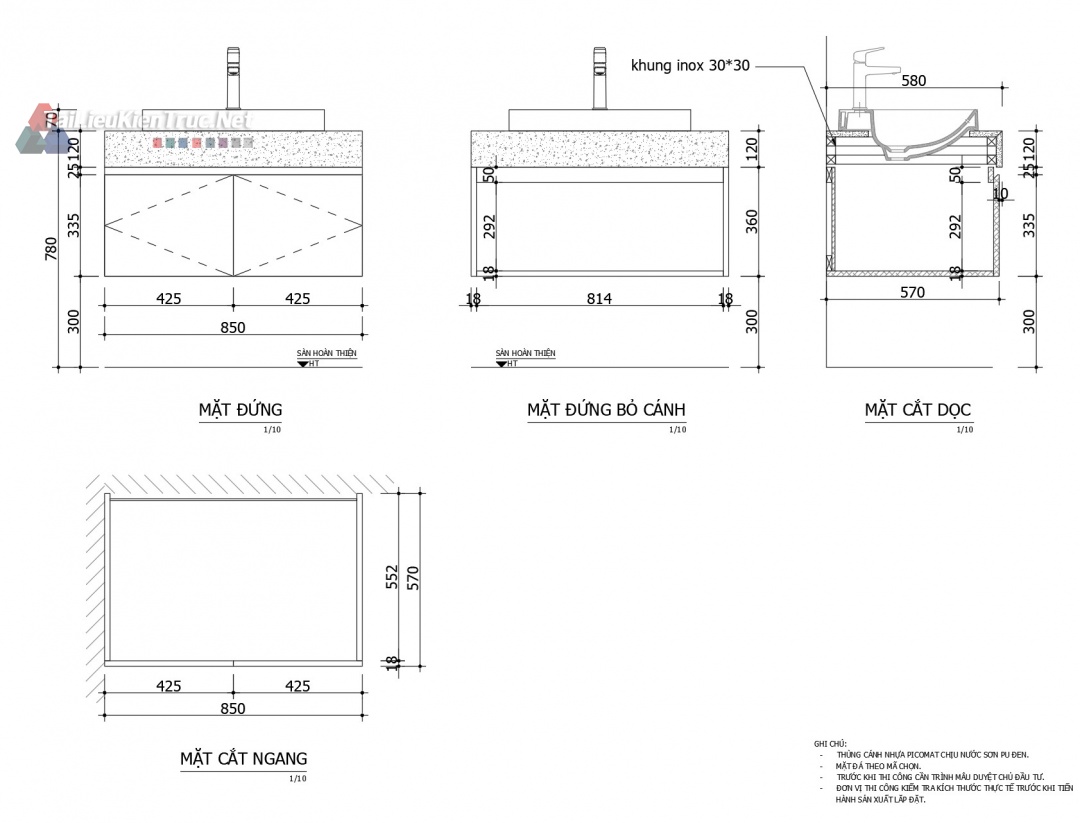

• Tủ lavabo/tủ gương: Thể hiện mặt đứng, mặt cắt dọc, mặt cắt ngang và mặt bằng với kích thước 700x400x860mm. Thông tin về mặt đá trắng vân mây và gỗ MDF chống ẩm phủ melamine vân gỗ.

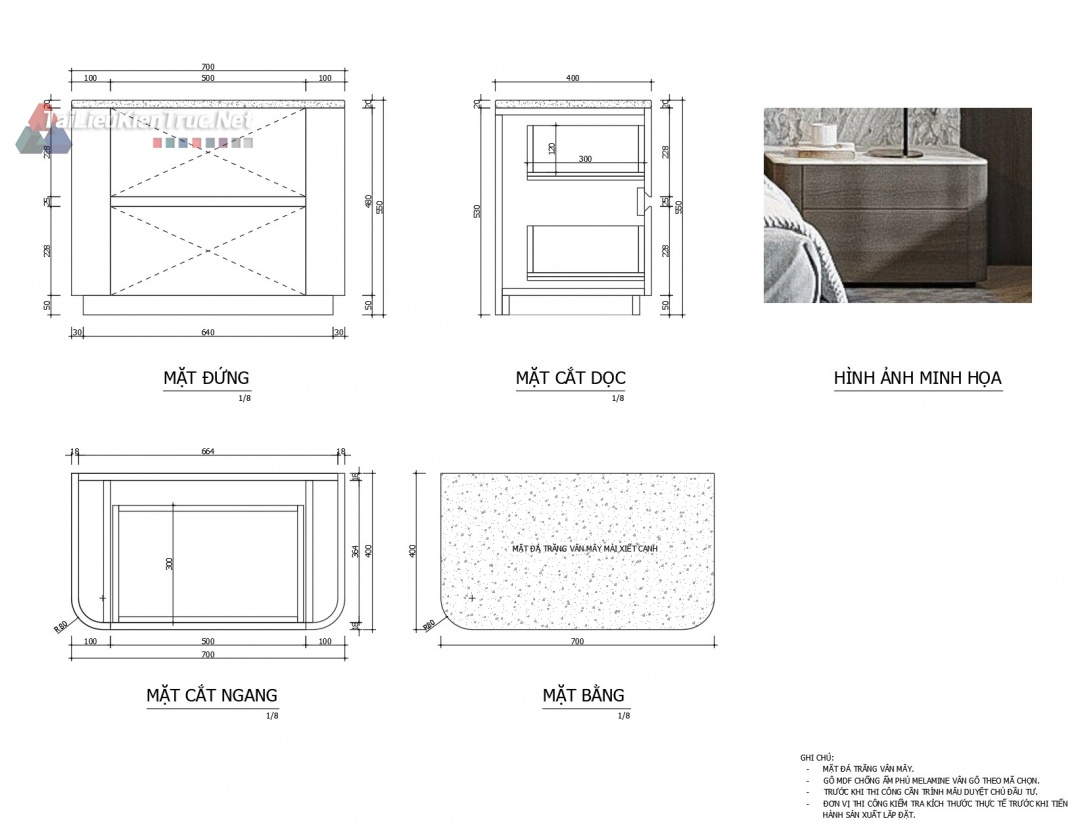

• Bàn console/tủ kệ đầu giường: Có mặt đứng, mặt cắt dọc, mặt cắt ngang với các kích thước chi tiết và vật liệu gỗ MDF chống ẩm sơn.

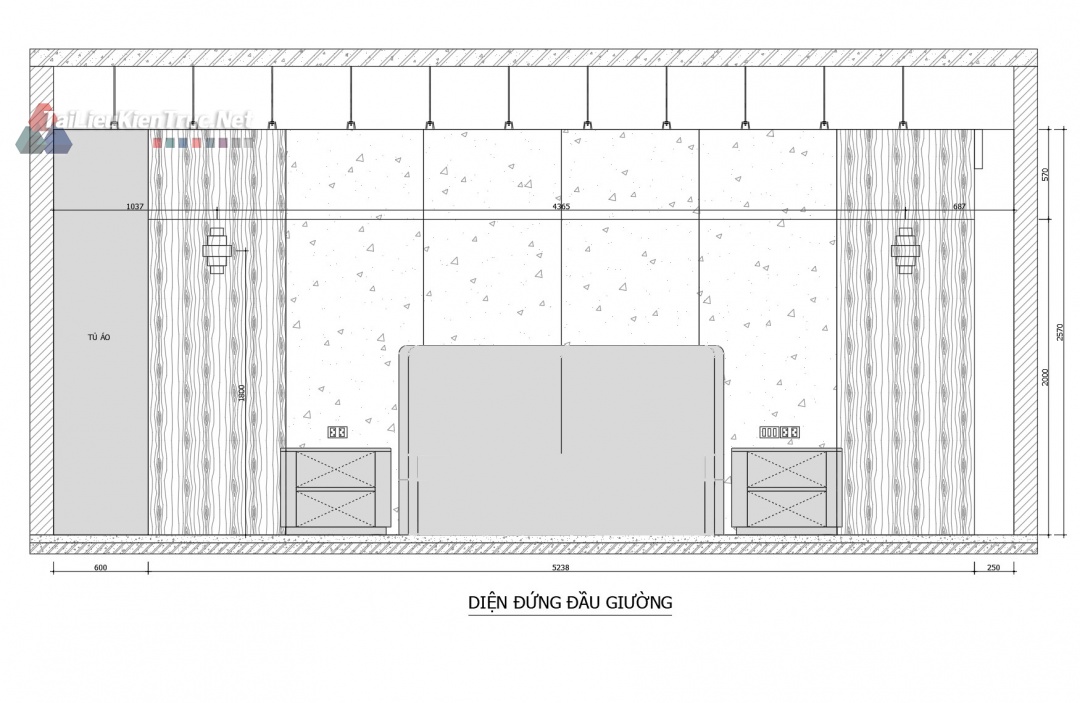

• Vách ốp đầu giường: Các mặt đứng và mặt cắt dọc với kích thước lớn (ví dụ: 5730mm chiều dài, 2500mm chiều cao), bao gồm các tấm ốp vân đá và vân gỗ.

Lưu ý quan trọng:

Các bản vẽ đều có phần GHI CHÚ cung cấp thông tin chi tiết về vật liệu, màu sắc và yêu cầu kiểm tra thực tế trước khi thi công. Điều này giúp đảm bảo sự đồng bộ và chất lượng của sản phẩm cuối cùng.

Tại sao nên tải bản vẽ này?

• Hoàn toàn miễn phí: Tiết kiệm chi phí cho các dự án của bạn.

• Chi tiết và chính xác: Giúp bạn hình dung rõ ràng về từng hạng mục nội thất.

• File AutoCAD tiện lợi: Dễ dàng chỉnh sửa, tùy biến theo yêu cầu riêng.

• Phù hợp cho nhiều đối tượng: Từ sinh viên, kiến trúc sư đến các nhà thầu thi công nội thất.

Hãy truy cập Thư viện Autocad ngay hôm nay để tải xuống bộ bản vẽ chi tiết nội thất phòng ngủ master này và nâng tầm các dự án thiết kế của bạn!
