31. Chi tiết nội thất phòng ngủ miễn phí

Giới thiệu chi tiết bộ bản vẽ nội thất phòng ngủ (Tải xuống miễn phí File AutoCAD)

Bạn đang tìm kiếm các bản vẽ chi tiết nội thất cho phòng ngủ thông thường (không phải phòng master) để lên ý tưởng, tham khảo hoặc phục vụ trực tiếp cho các dự án thiết kế và thi công? Tailieukientruc.net hân hạnh giới thiệu bộ bản vẽ chi tiết nội thất phòng ngủ hoàn chỉnh, bao gồm đầy đủ các hạng mục từ giường ngủ, tủ quần áo, vách ốp đầu giường đến kệ TV và tủ lavabo. Đặc biệt, bộ bản vẽ này được cung cấp hoàn toàn miễn phí dưới dạng file AutoCAD, giúp bạn dễ dàng chỉnh sửa, tùy biến và áp dụng vào công việc của mình một cách hiệu quả.

Nội dung chi tiết của bộ bản vẽ:

Bộ bản vẽ cung cấp đầy đủ các mặt cắt, mặt đứng, mặt bằng và hình ảnh minh họa cho từng hạng mục nội thất, đảm bảo độ chính xác và chi tiết cao, giúp người xem dễ dàng hình dung và áp hành thi công:

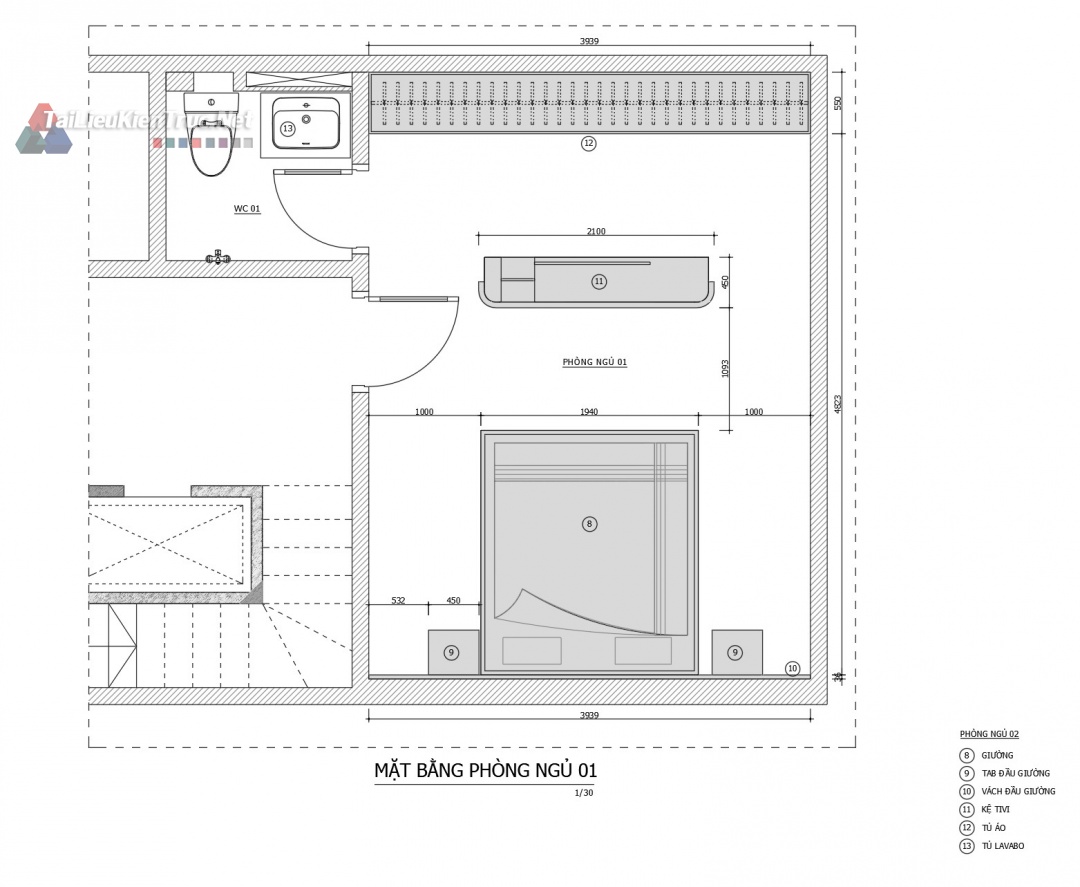

• Mặt bằng phòng ngủ: Tổng quan bố cục không gian phòng ngủ với kích thước chi tiết (ví dụ: 3939x4863mm), vị trí các đồ nội thất chính như giường (1940x2180mm), tủ đầu giường, tủ quần áo, kệ TV và cả vị trí lavabo bên ngoài.

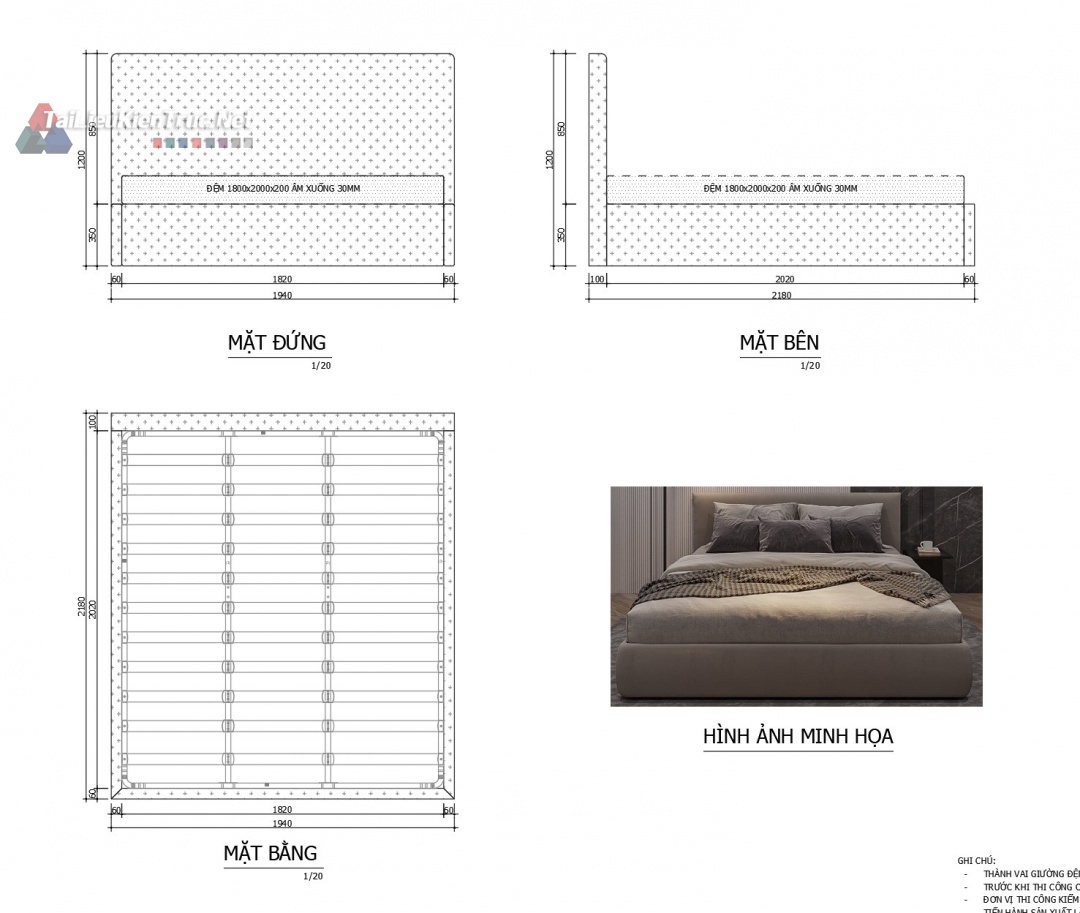

• Giường ngủ: Bao gồm mặt đứng, mặt bên và mặt bằng với kích thước nệm 1800x2000mm, tổng thể giường 1940x2180mm. Hình ảnh minh họa giúp hình dung sản phẩm thực tế.

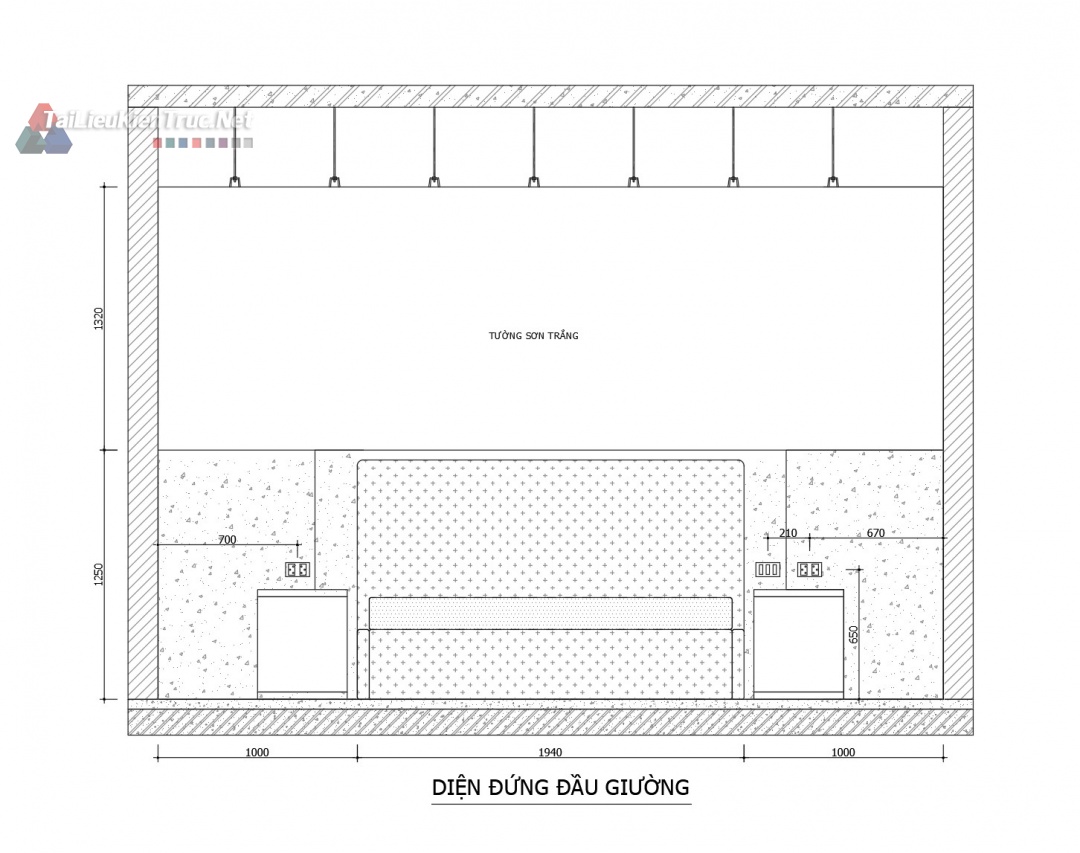

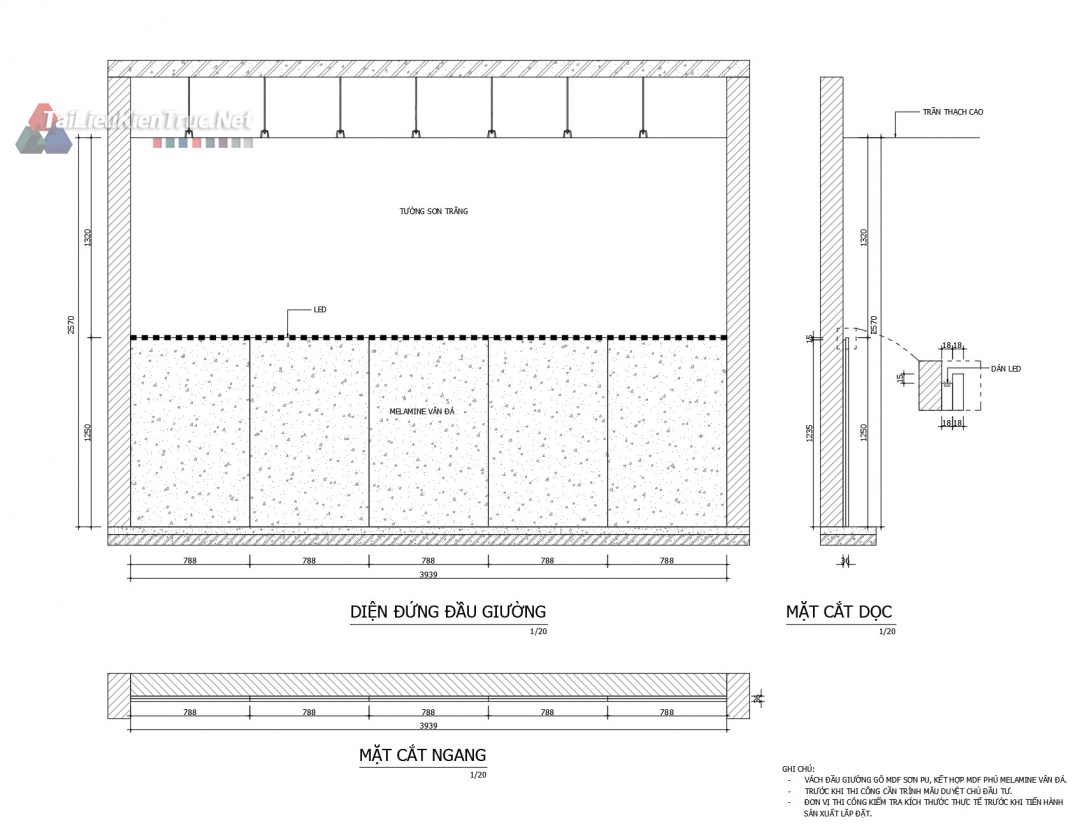

• Vách ốp đầu giường: Các bản vẽ chi tiết mặt đứng và mặt cắt dọc với kích thước tổng thể khoảng 3929mm chiều ngang và 2570mm chiều cao, thể hiện tường sơn trắng và các tấm ốp vân đá phía dưới cùng dải đèn LED trang trí.

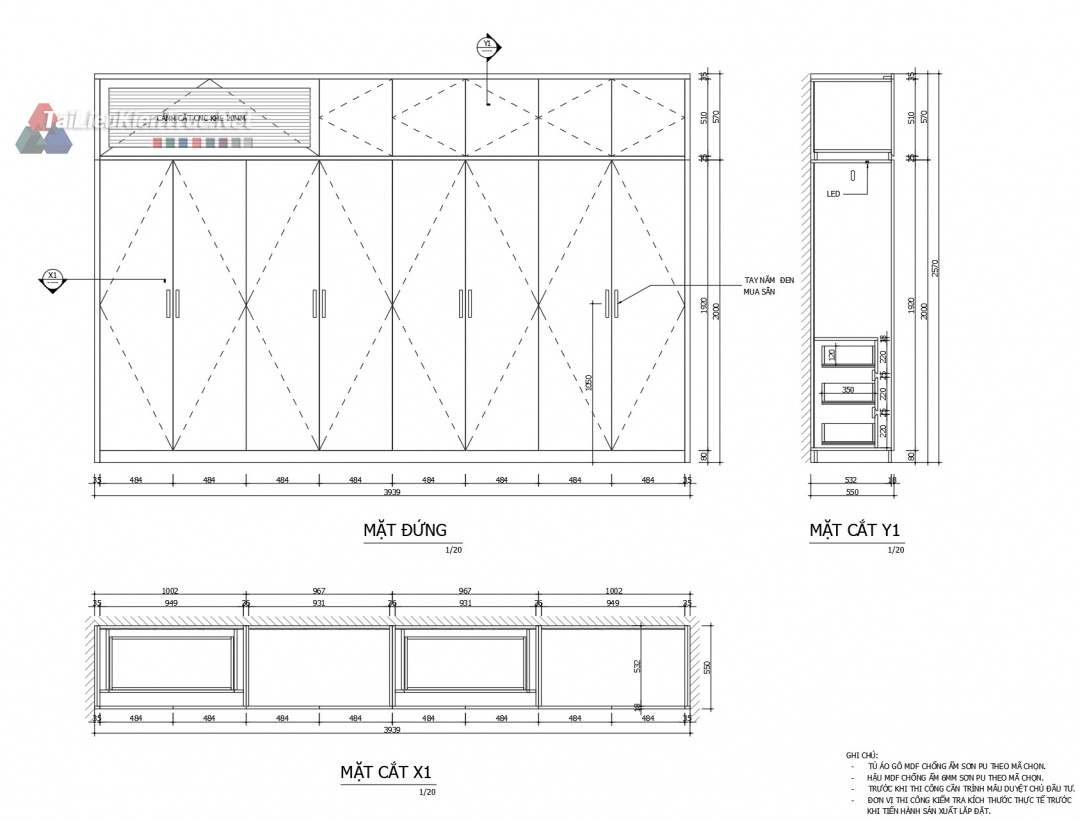

• Tủ quần áo: Được thể hiện qua mặt đứng (có cánh và không cánh), mặt cắt dọc (Mặt cắt Y1) và mặt cắt ngang (Mặt cắt X1). Chiều dài tủ đa dạng (ví dụ: 3039mm), chiều cao 2570mm, với bố cục các ngăn kéo, kệ và không gian treo đồ. Các bản vẽ cũng cung cấp thông tin về vật liệu như gỗ MDF chống ẩm sơn PU và hậu Melamine. Đặc biệt có cả vị trí cho điều hòa phía trên.

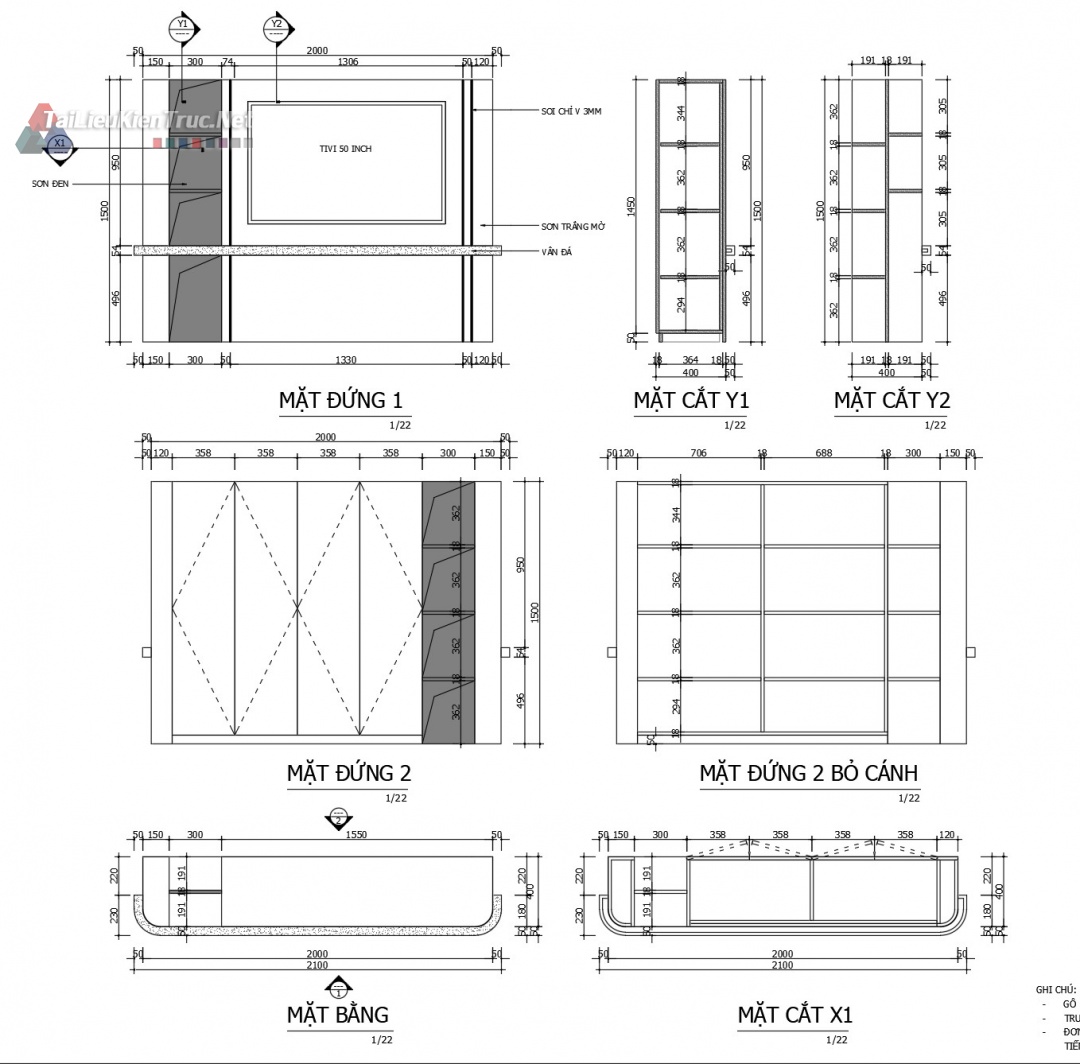

• Kệ TV: Bao gồm nhiều mặt đứng (1 và 2), mặt cắt (Y1, Y2, X1) và mặt bằng với kích thước chiều dài 2000-2100mm, chiều cao khoảng 1500mm. Chi tiết vật liệu như sơn đen, vân đá và sơn trắng được chỉ định rõ ràng.

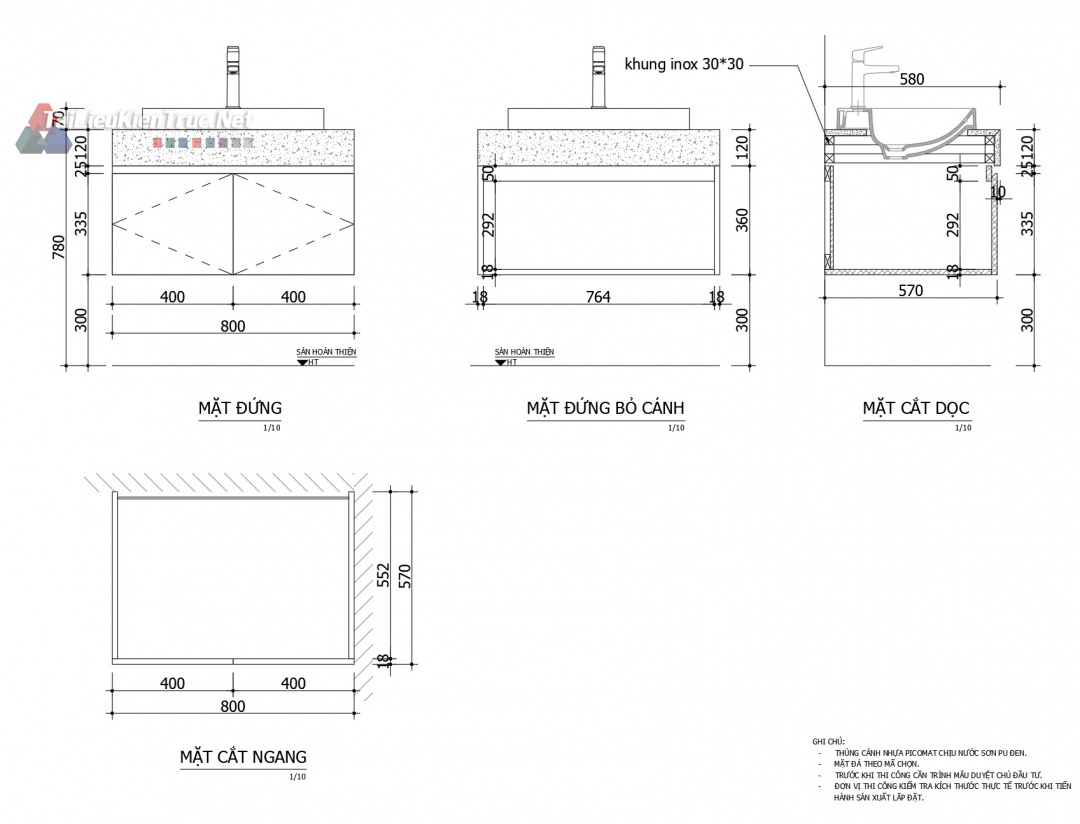

• Tủ Lavabo: Gồm mặt đứng, mặt đứng bỏ cánh, mặt cắt dọc và mặt cắt ngang. Kích thước tổng thể tủ là 800x570x780mm. Các bản vẽ chỉ rõ khung inox 30x30, chậu rửa và vật liệu sơn PU.

Lưu ý quan trọng:

Mỗi bản vẽ đều đi kèm phần GHI CHÚ cung cấp thông tin chi tiết về vật liệu, màu sắc và các yêu cầu kiểm tra thực tế tại công trình trước khi thi công và sản xuất. Điều này đảm bảo tính chính xác và chất lượng cho sản phẩm nội thất cuối cùng.

Tại sao bộ bản vẽ này hữu ích cho bạn?

• Hoàn toàn miễn phí: Tiết kiệm đáng kể chi phí cho quá trình nghiên cứu và thiết kế.

• Chi tiết và rõ ràng: Giúp bạn dễ dàng nắm bắt cấu tạo, kích thước và vật liệu của từng món đồ nội thất.

• Định dạng AutoCAD (CAD): Thuận tiện cho việc chỉnh sửa, điều chỉnh kích thước hoặc vật liệu để phù hợp với yêu cầu riêng của từng không gian phòng ngủ.

• Ứng dụng đa dạng: Phù hợp cho sinh viên kiến trúc, thiết kế nội thất, kiến trúc sư, nhà thầu thi công hoặc bất kỳ ai có nhu cầu tìm hiểu về chi tiết nội thất phòng ngủ.

Hãy truy cập Thư viện Autocad ngay hôm nay để tải xuống bộ bản vẽ chi tiết nội thất phòng ngủ này và nâng tầm các dự án thiết kế của bạn!
