32. Bản vẽ chi tiết nội thất phòng khách miễn phí

Khám phá bộ bản vẽ chi tiết nội thất phòng khách miễn phí

Bạn đang tìm kiếm giải pháp thiết kế cho không gian phòng khách? Tailieukientruc.net tự hào giới thiệu bộ bản vẽ chi tiết nội thất phòng khách hoàn chỉnh, cung cấp cái nhìn sâu sắc về bố cục và chi tiết của các món đồ nội thất quan trọng. Từ sofa, bàn trà, kệ TV đến hệ tủ trang trí và vách ốp tường, tất cả đều có trong bộ bản vẽ này. Đặc biệt, bạn có thể tải xuống hoàn toàn miễn phí dưới định dạng AutoCAD (CAD) để dễ dàng chỉnh sửa và áp dụng vào dự án của mình!

Nội dung chi tiết của bộ bản vẽ:

Bộ bản vẽ được trình bày khoa học với các mặt bằng, mặt đứng, mặt cắt và hình ảnh minh họa, đảm bảo độ chính xác cao và dễ hiểu:

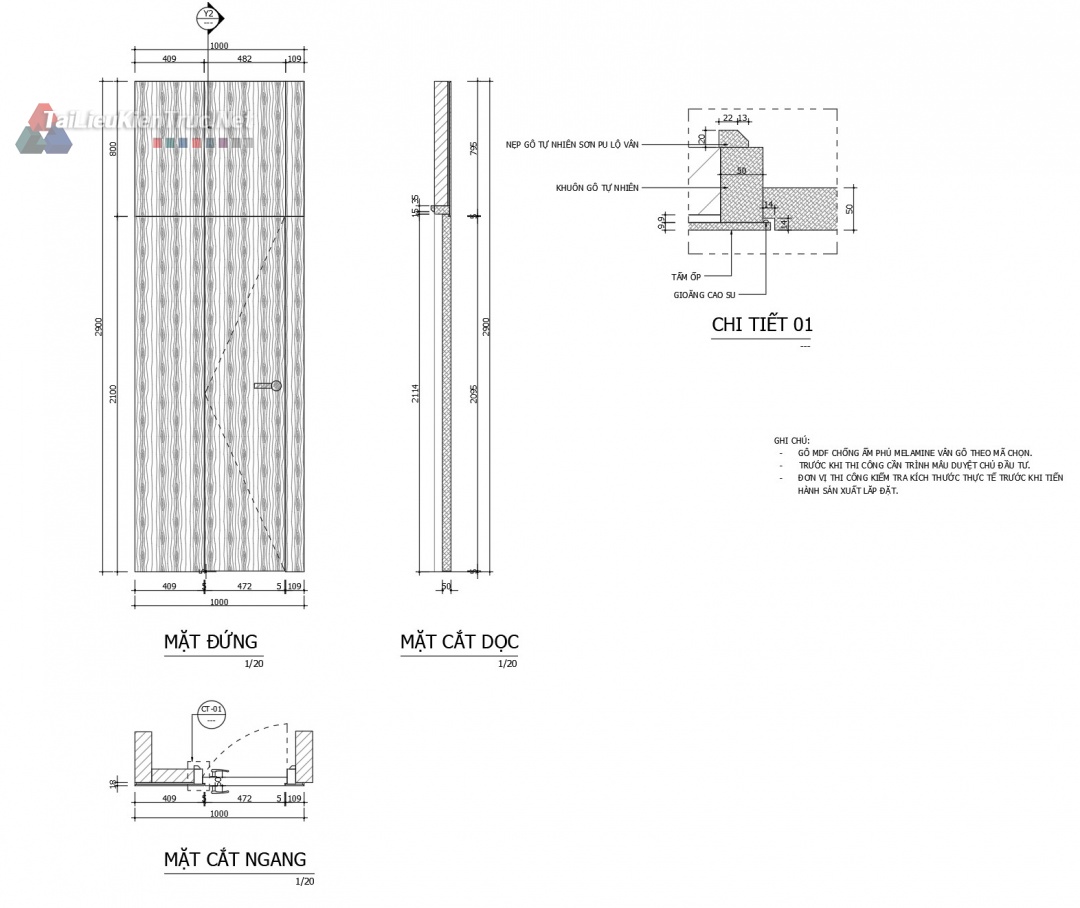

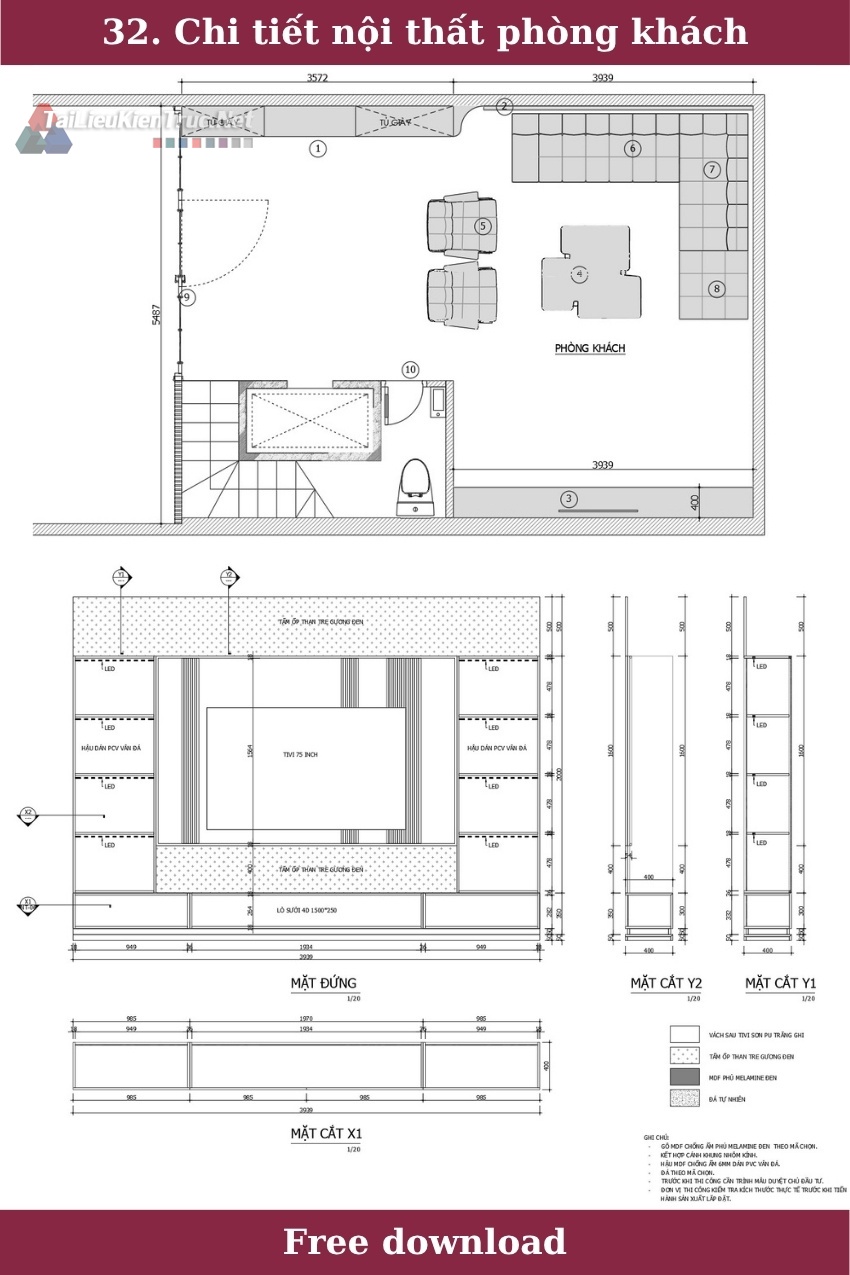

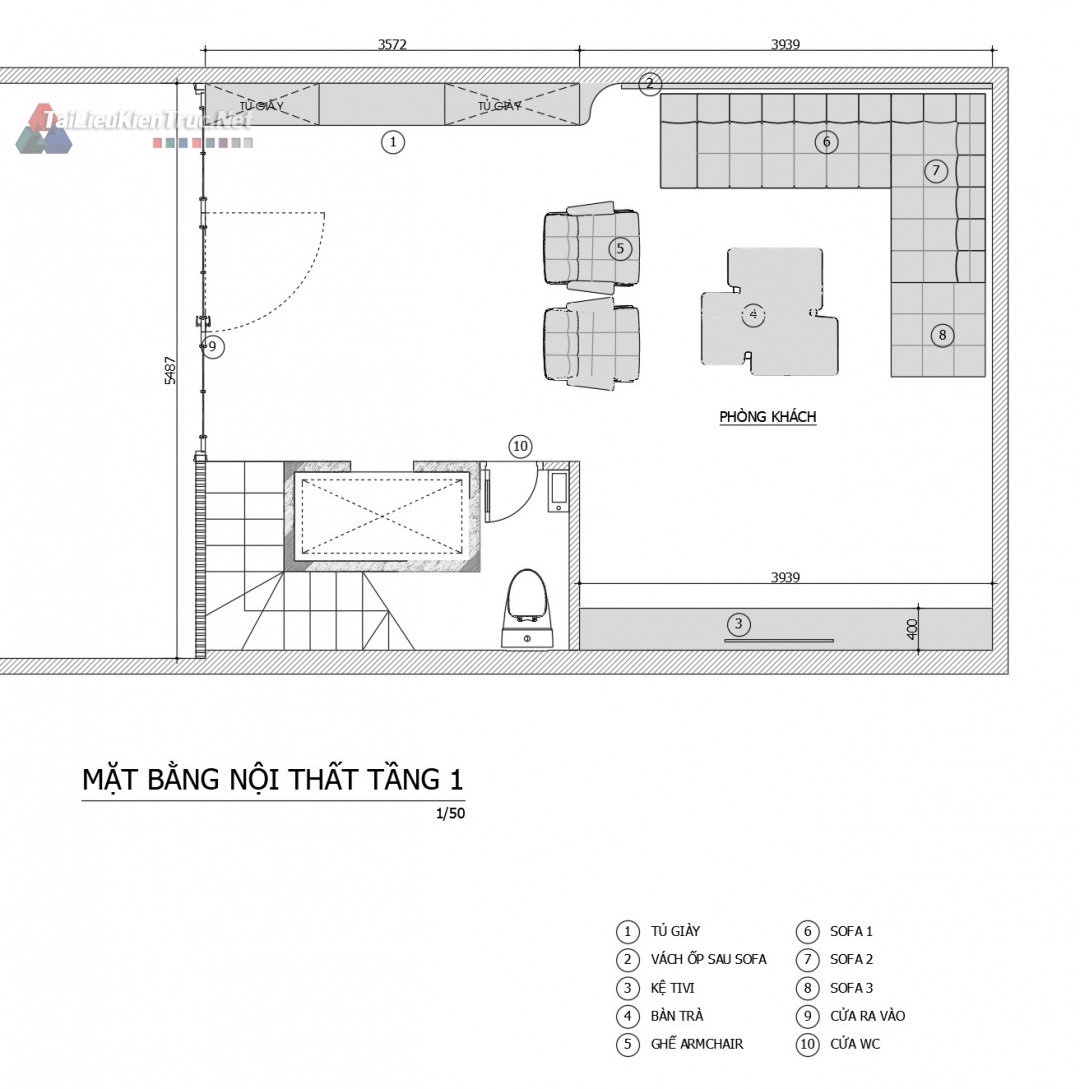

• Mặt bằng nội thất tầng 1: Cung cấp cái nhìn tổng quan về bố cục phòng khách (kích thước khoảng 3939x5487mm) bao gồm vị trí các sofa (sofa 1, 2, 3), ghế armchair, bàn trà, kệ TV, tủ giày, vách ốp sau sofa, và cả khu vực WC liền kề.

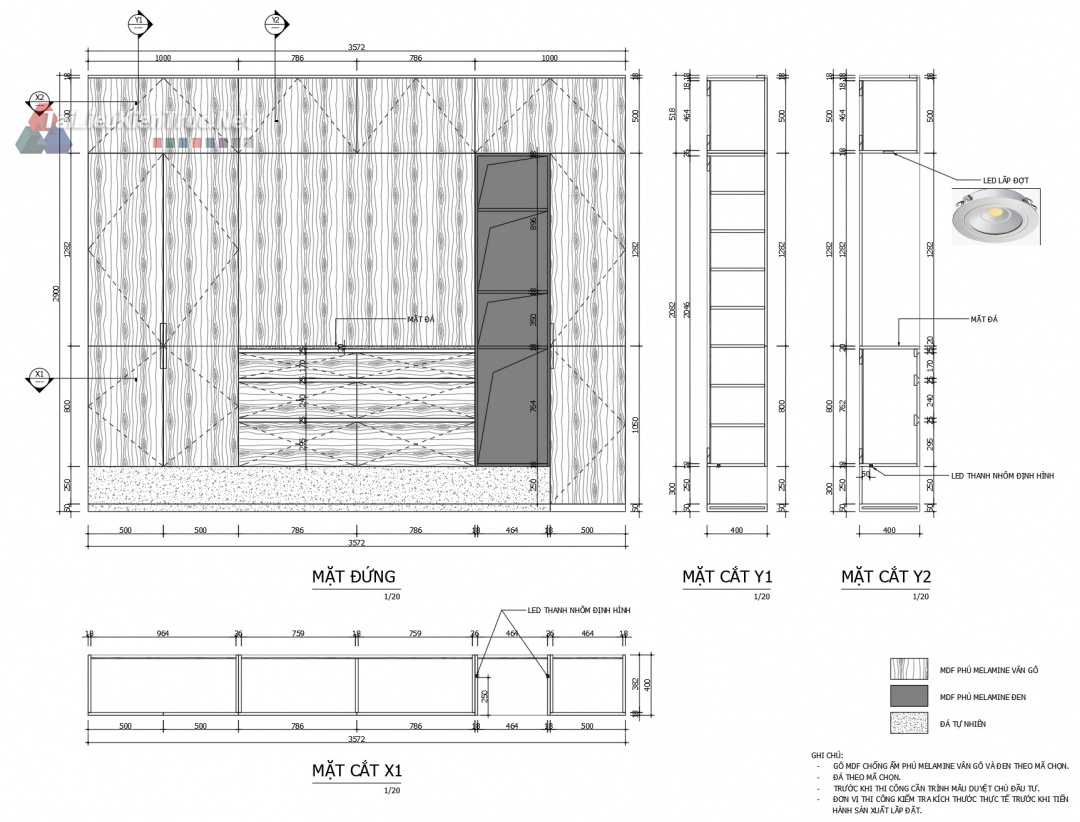

• Hệ tủ trang trí/Tủ giày:

  • Mặt đứng: Thể hiện chi tiết các ngăn tủ với cánh gỗ phủ melamine vân gỗ hoặc melamine đen, kết hợp với các đợt di động và đèn LED âm. Chiều dài tủ khoảng 3972mm.

  • Mặt cắt (Y1, Y2, X1): Cung cấp cấu tạo bên trong, chiều sâu và cách bố trí các khu vực lưu trữ, đèn LED giật cấp và vật liệu đá tự nhiên.

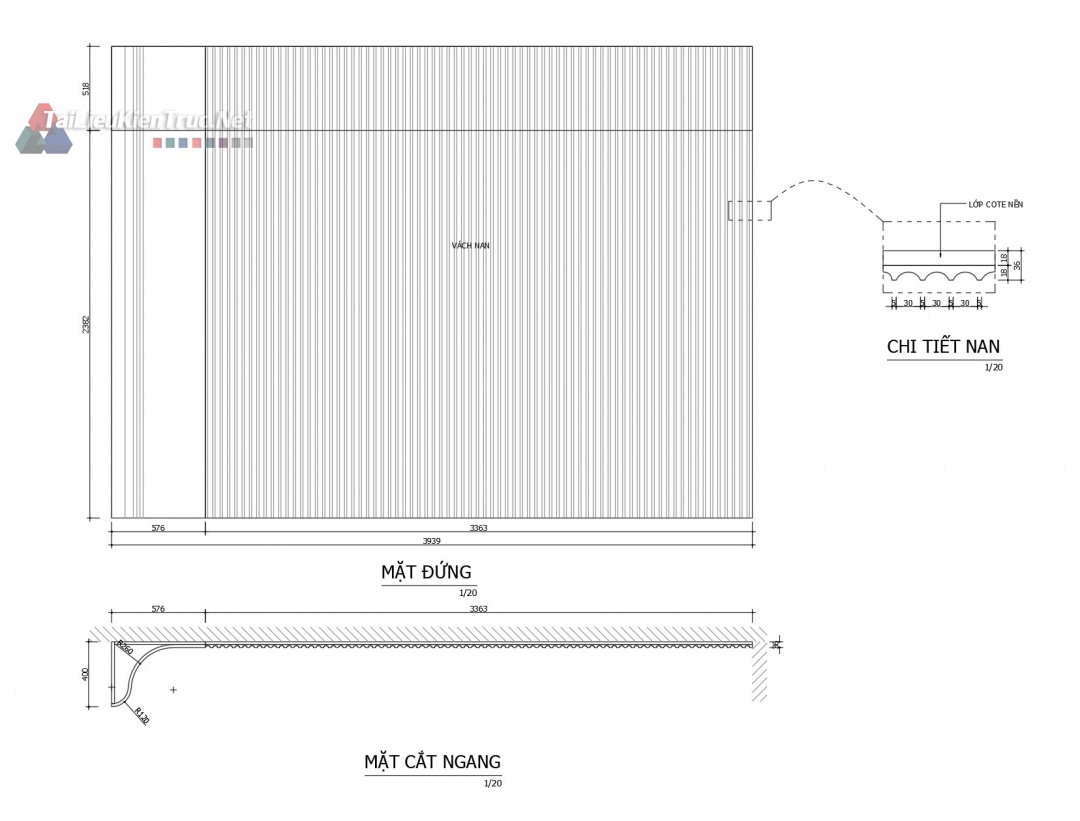

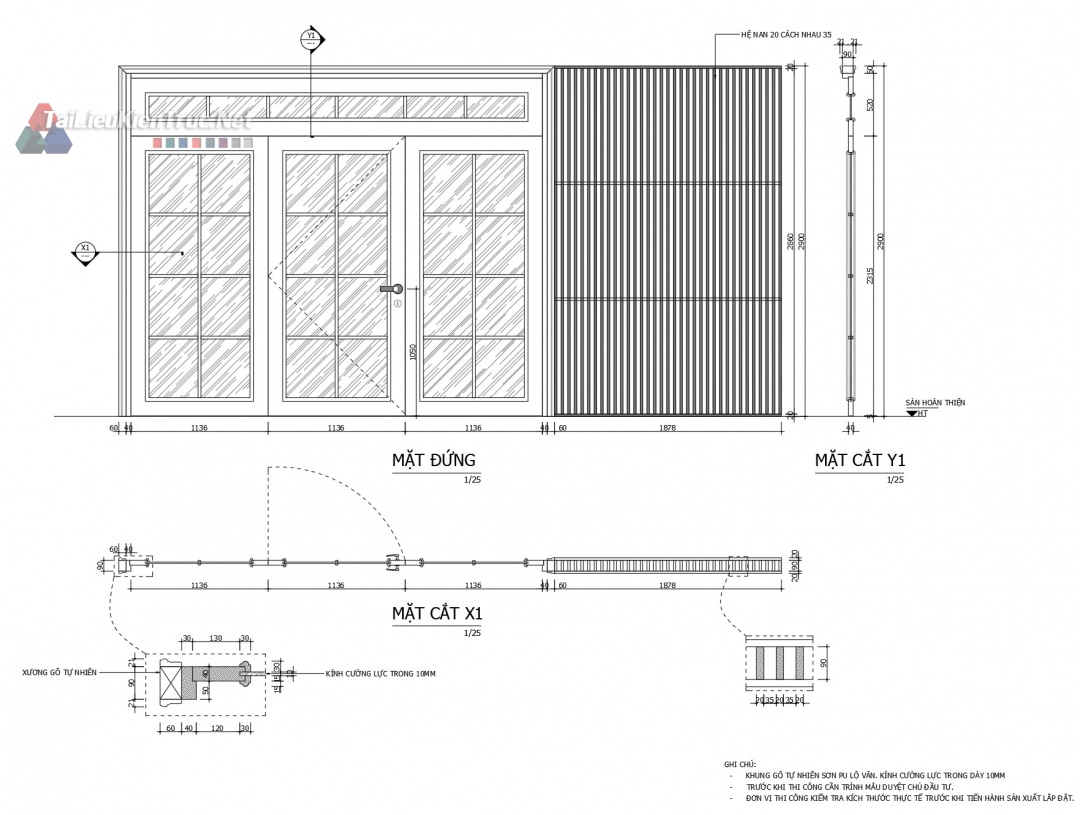

• Vách ốp sau sofa (Vách nan):

  • Mặt đứng: Chi tiết vách ốp nan gỗ với kích thước tổng thể khoảng 3939mm chiều ngang và 2382mm chiều cao.

  • Mặt cắt ngang: Thể hiện cấu tạo và tiết diện của từng nan gỗ, cùng với lớp cốt nền.

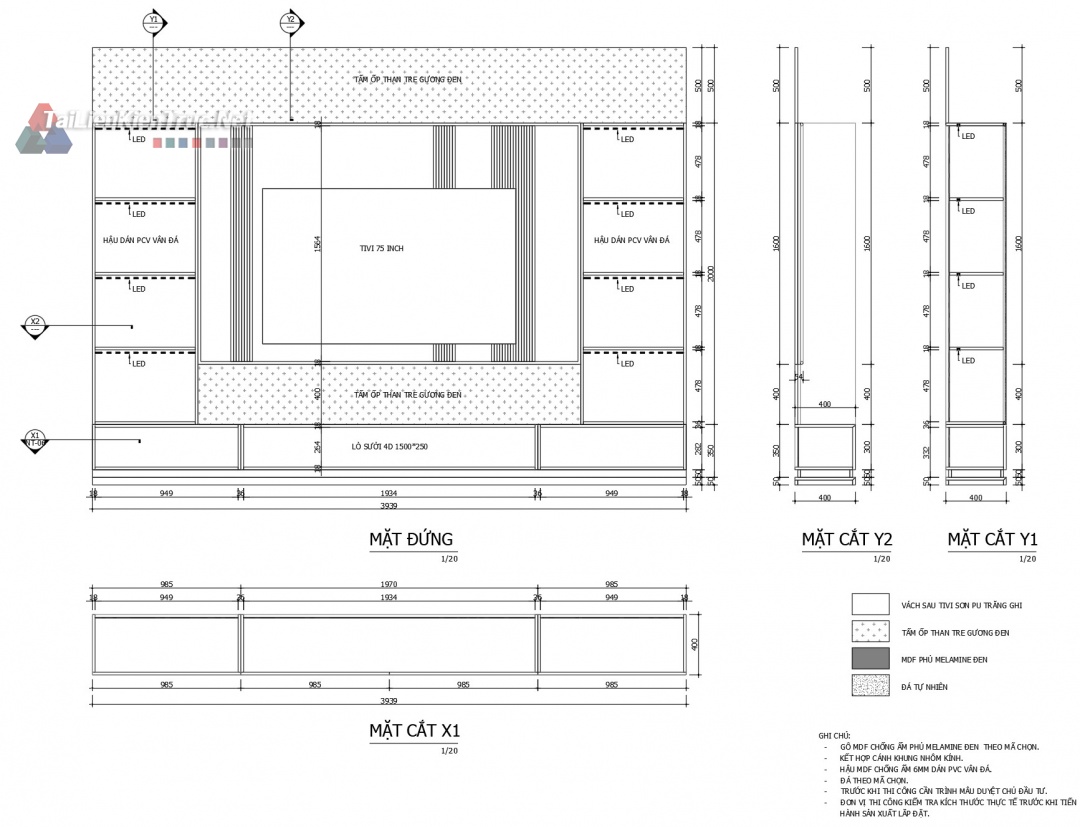

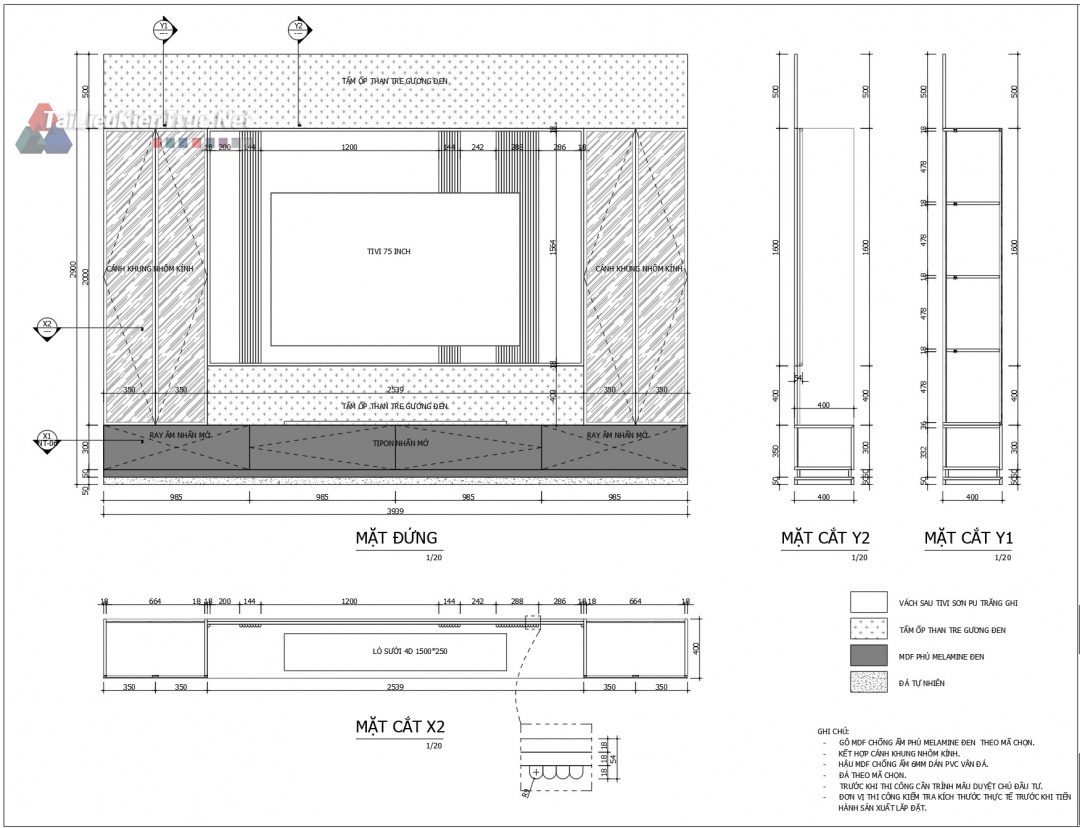

• Kệ TV:

  • Mặt đứng: Chi tiết kệ TV với không gian đặt TV 75 inch. Thiết kế âm tường kết hợp với các hộc tủ cánh không khung, tấm ốp granite cường đen và các bay âm nhận mở.

  • Mặt cắt (Y1, Y2, X1, X2): Hiển thị cấu tạo bên trong, các ngăn kéo, kệ và vị trí đèn LED trang trí.

  • Mặt bằng: Bố cục tổng thể của kệ TV.

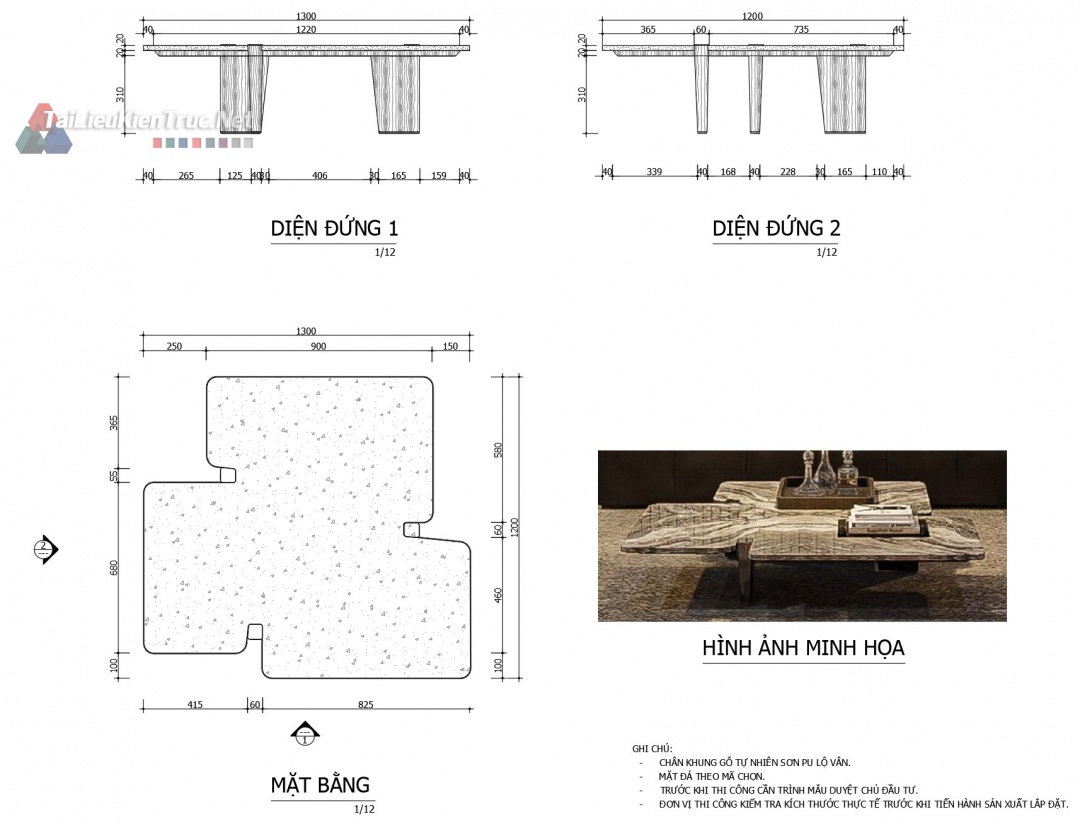

• Bàn trà:

  • Mặt đứng (1, 2) và Mặt bằng: Thiết kế bàn trà độc đáo với chân khung gỗ tự nhiên và mặt đá theo mã chọn. Kích thước khoảng 1300x590mm (diện đứng 1) hoặc 1200x590mm (diện đứng 2) tùy hình dáng.

  • Hình ảnh minh họa: Giúp hình dung rõ nét kiểu dáng bàn trà thực tế.

• Sofa: Bao gồm Sofa 1, Sofa 2 và Sofa 3 với các mặt đứng, mặt bằng và hình ảnh minh họa.

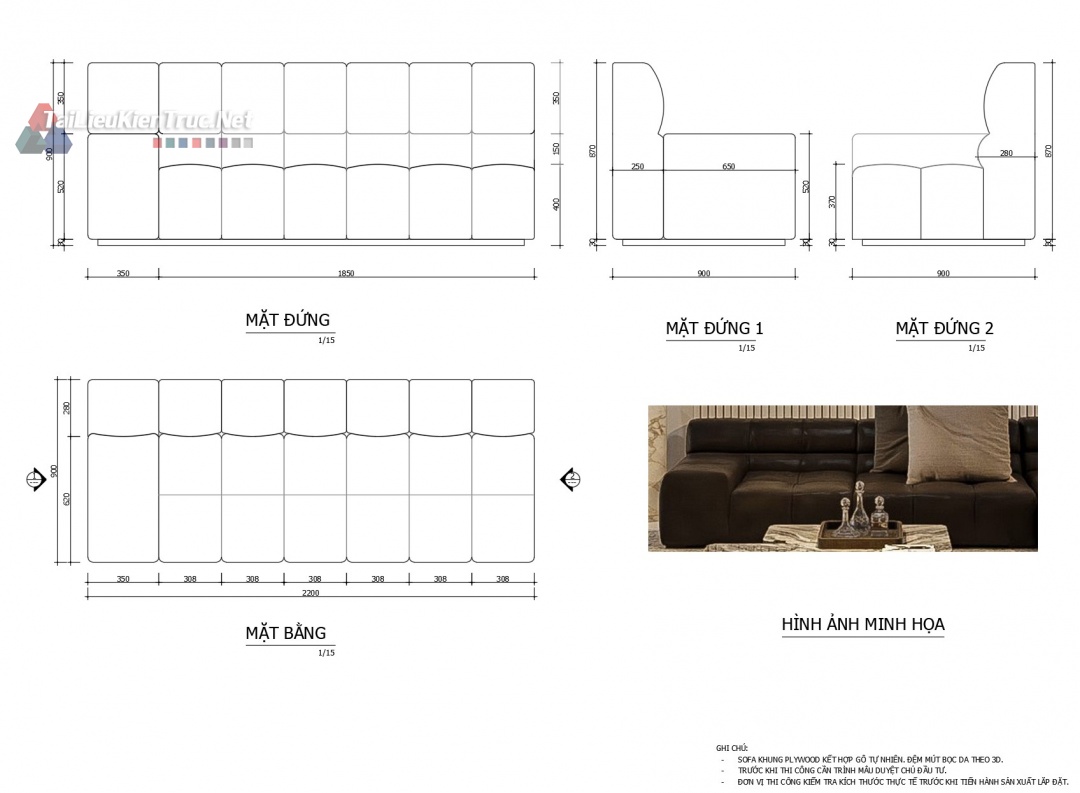

  • Sofa 1 (Lớn): Kích thước mặt đứng khoảng 1850mm chiều dài, tổng thể 2200mm.

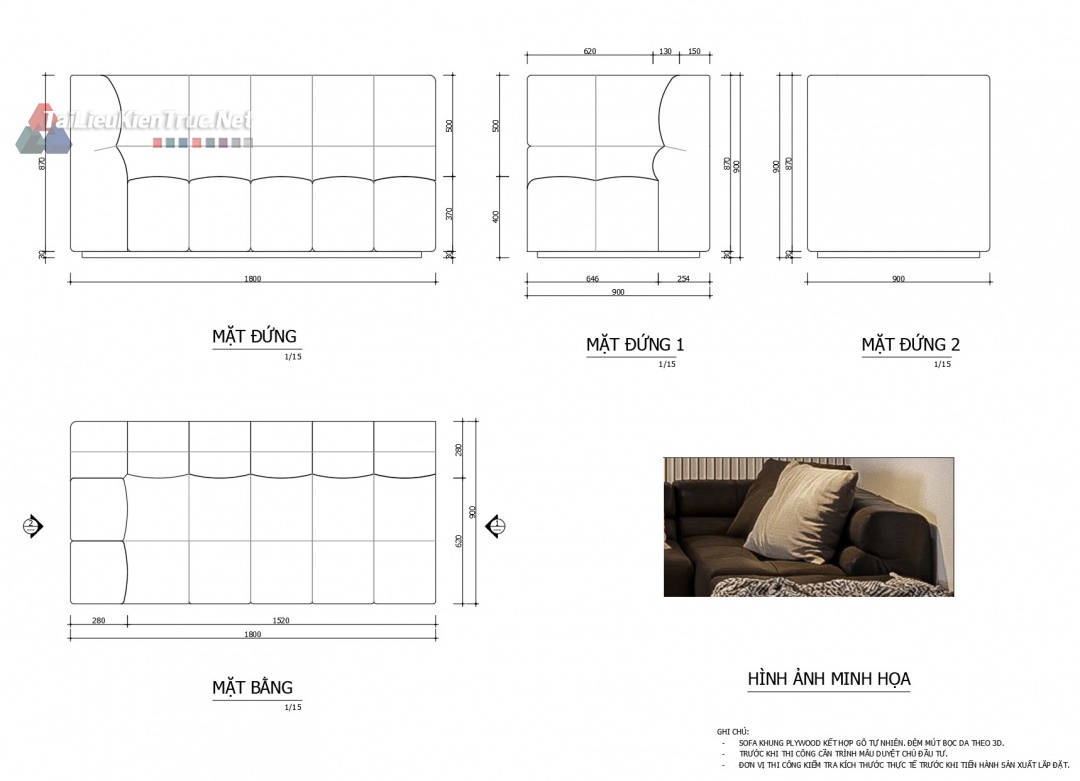

  • Sofa 2 (Góc): Kích thước mặt đứng khoảng 1800mm chiều dài, tổng thể 1900mm.

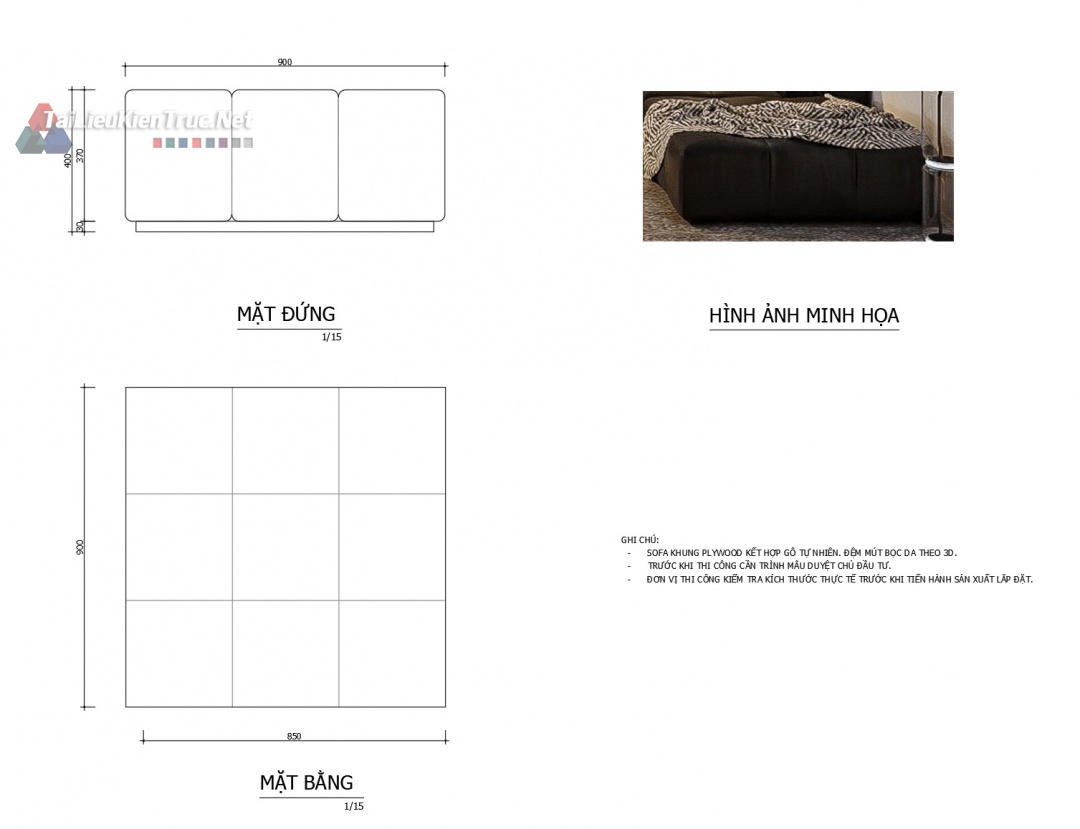

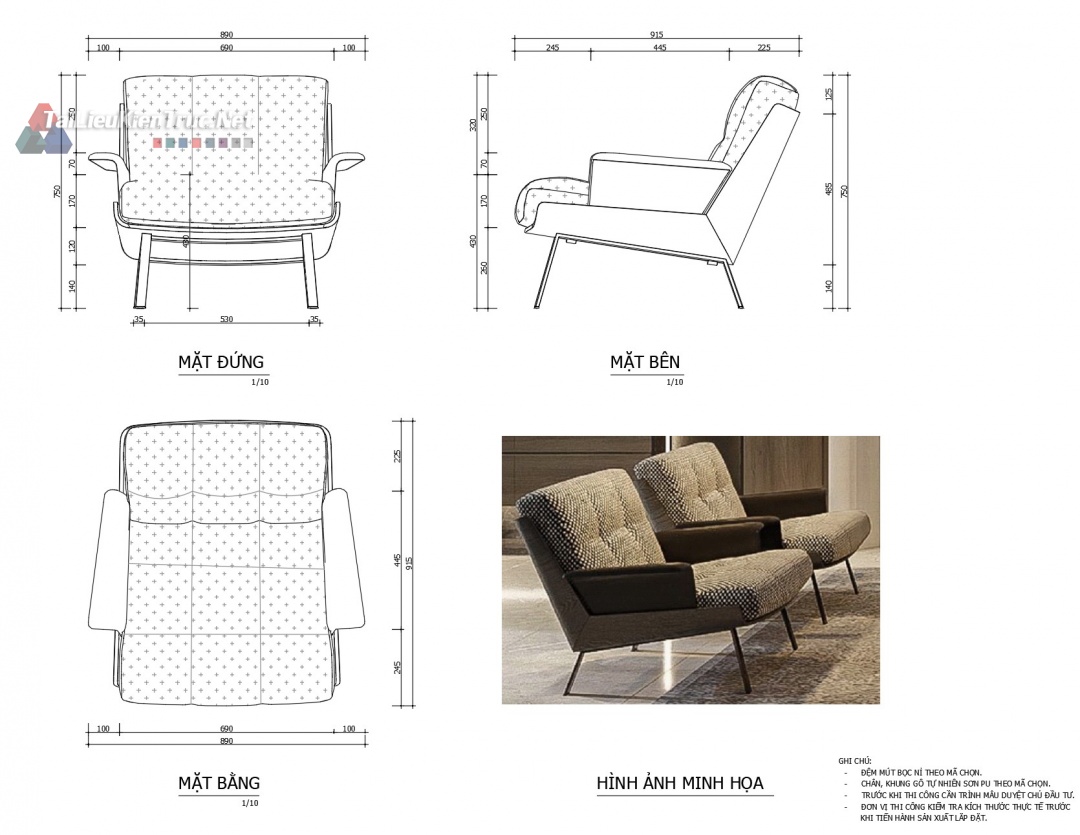

  • Sofa 3 (Đơn): Kích thước mặt đứng khoảng 900mm chiều dài.

  • Ghi chú chung: Tất cả sofa đều sử dụng khung nhung Plywood kết hợp gỗ tự nhiên, đệm mút bọc da theo mẫu 3D.

Lưu ý quan trọng:

Mỗi bản vẽ đều có phần GHI CHÚ cung cấp thông tin chi tiết về vật liệu (như gỗ MDF chống ẩm phủ melamine, sơn PU), màu sắc và quan trọng nhất là yêu cầu "ĐƠN VỊ THI CÔNG KIỂM TRA KÍCH THƯỚC THỰC TẾ TRƯỚC KHI TIẾN HÀNH SẢN XUẤT LẮP ĐẶT." Điều này đảm bảo sự chính xác và phù hợp với thực tế công trình.

Tại sao nên tải bộ bản vẽ này?

• Miễn phí hoàn toàn: Tiết kiệm chi phí đáng kể cho các dự án thiết kế và thi công nội thất.

• Độ chi tiết cao: Giúp bạn nắm rõ cấu tạo, kích thước và vật liệu của từng hạng mục.

• Dễ dàng chỉnh sửa với AutoCAD: Linh hoạt tùy biến để phù hợp với mọi không gian và phong cách thiết kế.

• Nguồn tài liệu tham khảo quý giá: Hữu ích cho sinh viên, kiến trúc sư, nhà thiết kế nội thất và các nhà thầu.

Hãy tải xuống bộ bản vẽ chi tiết nội thất phòng khách này ngay hôm nay để biến không gian sống của bạn trở nên hoàn hảo hơn!
