Định dạng: rar
Dung lượng file: 94 KB

Tài liệu này cung cấp một cái nhìn chuyên sâu về bản vẽ thiết kế bản nước, được trình bày một cách chi tiết và trực quan.
Bản vẽ này mô tả cấu trúc của một bản nước thông qua các hình ảnh chi tiết, gồm cả mặt đứng và mặt bằng. Hình ảnh thứ nhất cho thấy một cái nhìn tổng quan với các khối hình học đơn giản nhưng chính xác, giúp người dùng dễ dàng hình dung. Trong hình ảnh thứ hai, bản vẽ chi tiết hơn với các số đo cụ thể và vật liệu được chỉ định rõ ràng.
1. Chi tiết các hình ảnh:

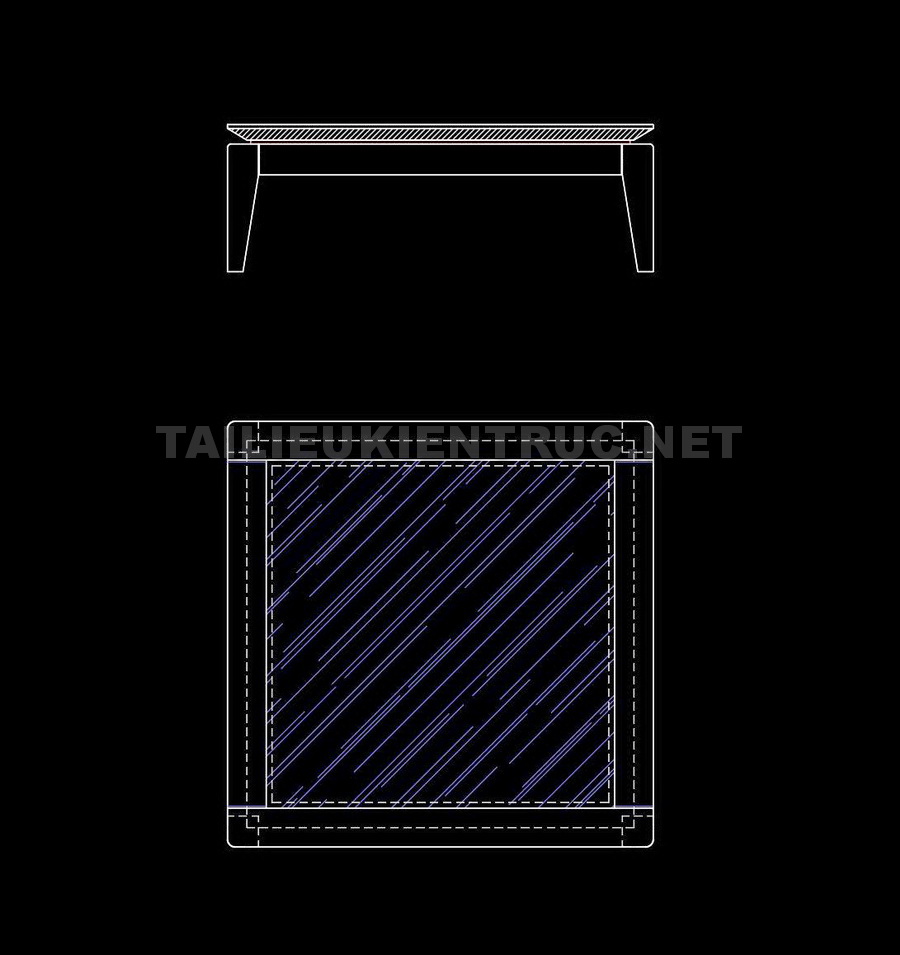

Hình 1:
- Miêu tả tổng quan bàn nước từ mặt đứng và mặt bằng.
- Tập trung vào cấu trúc và chất liệu.

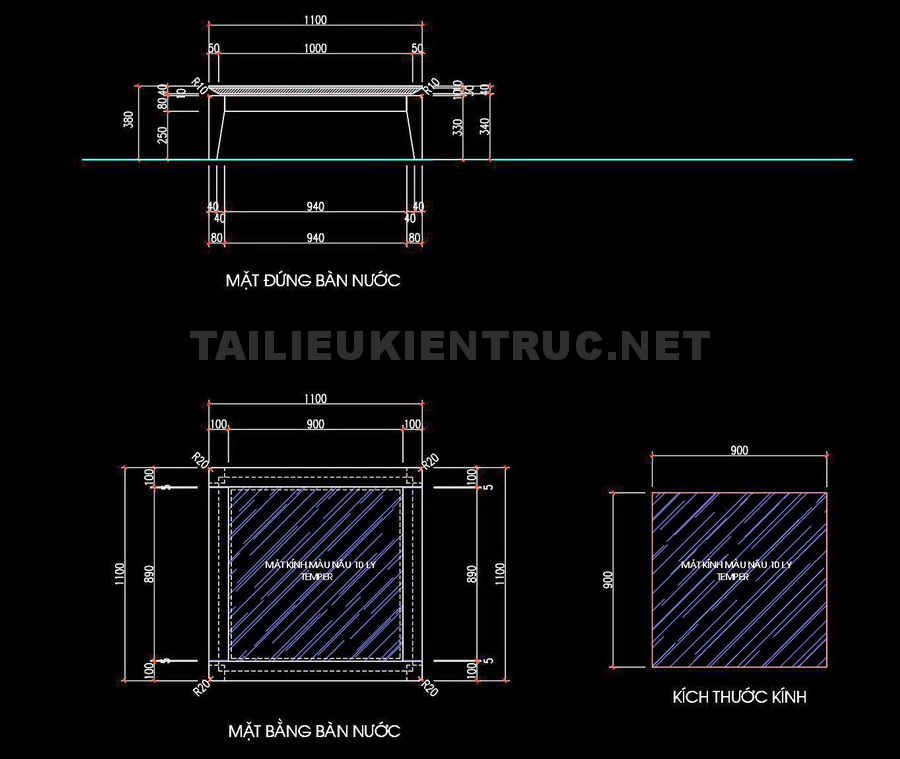

Hình 2:
- Hiển thị bản nước từ nhiều góc độ khác nhau với các kích thước cụ thể.
- Bao gồm mặt đứng bản nước, mặt bằng bản nước và kích thước kính.
2. Đặc điểm nổi bật:
• Chất lượng chuyên nghiệp: Bản vẽ được thực hiện với độ chính xác cao, phù hợp với yêu cầu kỹ thuật.
• Dễ dàng sử dụng: Thiết kế và bố cục gọn gàng, giúp người xem dễ nắm bắt thông tin.
• Tương thích nhiều phần mềm: Có thể sử dụng với các phần mềm vẽ kỹ thuật phổ biến.
• Tiết kiệm thời gian thiết kế: Cung cấp định dạng sẵn có, giúp giảm thiểu công đoạn chuẩn bị.
3. Ứng dụng thực tế và lợi ích sử dụng:
- Bản vẽ này phù hợp cho các dự án kiến trúc, cung cấp cái nhìn tổng quan và chi tiết về một sản phẩm cần thiết.
- Hữu ích trong việc thiết kế, thi công và thậm chí trong quá trình học tập, làm tài liệu tham khảo cho các sinh viên ngành kiến trúc.
4. Chi tiết kỹ thuật:
- Kích thước tổng thể: 1100mm x 900mm.
- Sử dụng kính cường lực màu nâu 10 ly cho bề mặt bàn.
Giá trị chuyên nghiệp:
Đối tượng sử dụng là các chuyên gia trong lĩnh vực kiến trúc và xây dựng, có thể ứng dụng vào thiết kế, thi công, hoặc học tập và tham khảo.
Hãy tải về để ứng dụng vào các dự án của bạn, hy vọng đây là tài liệu hữu ích đối với mọi người.
