Định dạng: rar
Dung lượng file: 83 KB

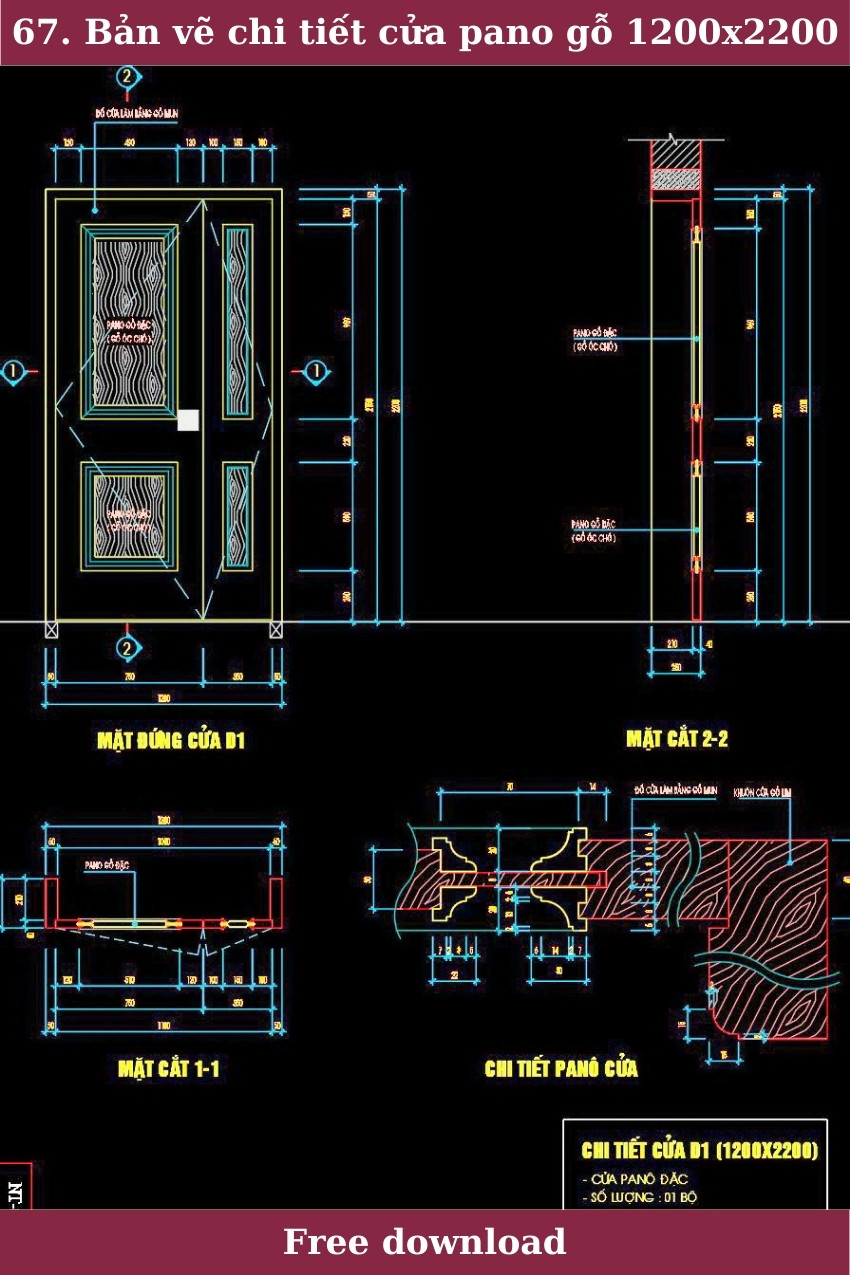

Tài liệu này cung cấp bản vẽ chi tiết cửa pano gỗ kích thước 1200x2200, phục vụ cho các mục đích thiết kế và thi công trong ngành kiến trúc.

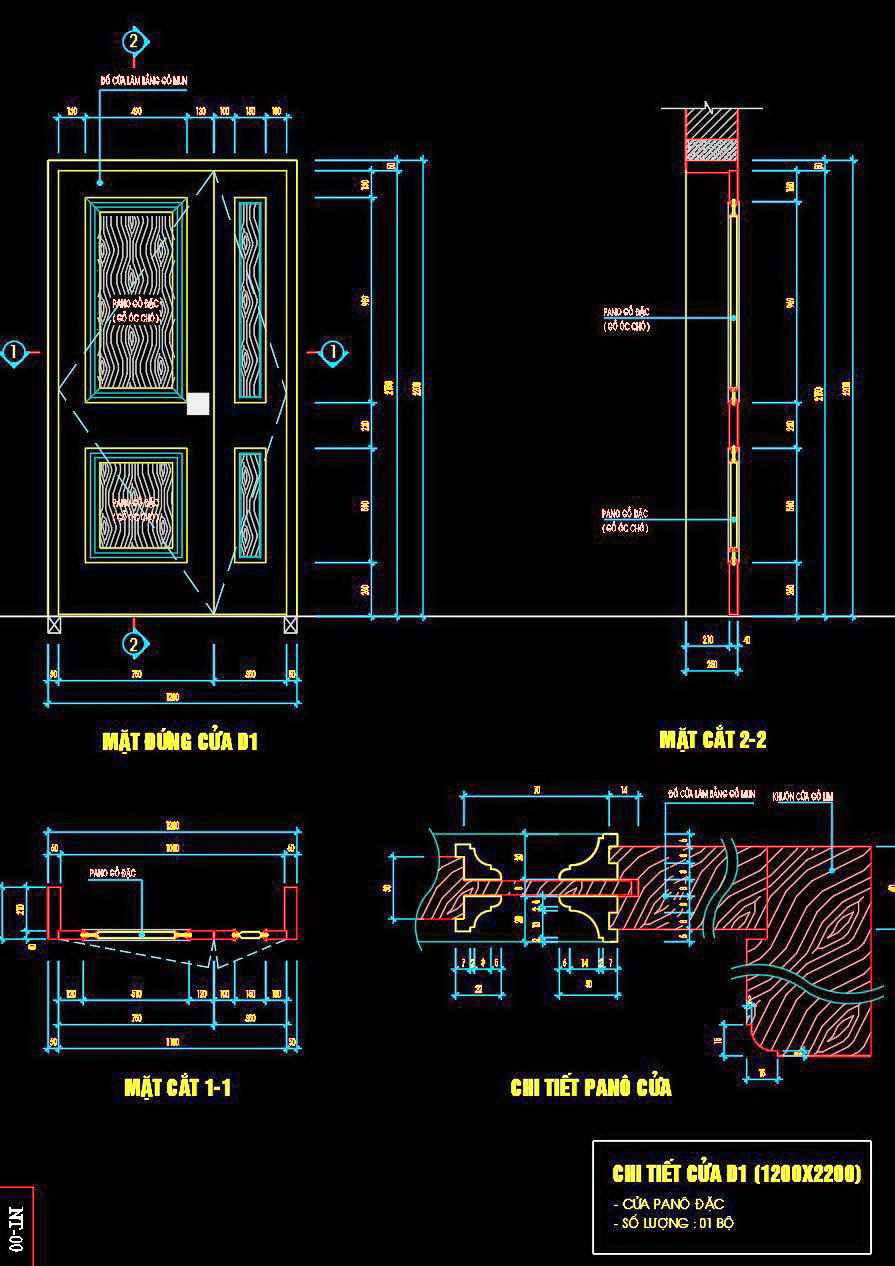

Bản vẽ được thiết kế với nhiều mặt cắt và chi tiết rõ ràng. Trong hình ảnh, ta có thể thấy:
- Mặt đứng cửa D1: Hiển thị tổng thể thiết kế cửa với các kích thước chính xác, giúp dễ dàng hình dung vị trí và tỷ lệ các phần của cửa.
- Mặt cắt 1-1 và 2-2: Chi tiết tỉ mỉ từng phần cấu tạo của cửa, cho phép người dùng hiểu rõ hơn về cấu trúc nội tại, đặc biệt là các khớp nối và mối ghép.
- Chi tiết pano cửa: Mô tả cụ thể cách thức lắp ráp các tấm gỗ với nhau, đảm bảo chất lượng và độ bền của sản phẩm.
Đặc điểm nổi bật:
• Chất lượng chuyên nghiệp: Bản vẽ được thiết kế tỉ mỉ, phù hợp cho các công trình xây dựng đòi hỏi độ chính xác cao.
• Dễ dàng sử dụng: Các thông số và chỉ dẫn rõ ràng, giúp người sử dụng dễ dàng đọc và áp dụng.
• Tương thích nhiều phần mềm: Định dạng file phổ biến, có thể mở bằng các phần mềm thiết kế chuyên dụng.
• Tiết kiệm thời gian thiết kế: Giảm thiểu thời gian trong việc tạo lập bản vẽ từ đầu.
Ứng dụng thực tế của bản vẽ này rất đa dạng, không chỉ trong việc thiết kế và lắp ráp cửa mà còn trong các dự án học tập, nghiên cứu chuyên sâu về kiến trúc gỗ. Việc chuẩn bị sẵn các kích thước và chi tiết kỹ thuật cũng giúp các chuyên gia dễ dàng điều chỉnh theo nhu cầu cụ thể từng dự án.
Bản vẽ này phục vụ cho đối tượng là các chuyên gia trong lĩnh vực kiến trúc và xây dựng. Nó có thể được sử dụng trong quá trình thiết kế, thi công, học tập cũng như tham khảo để nâng cao hiểu biết và cải thiện kỹ năng.
Hãy tải về để ứng dụng vào các dự án của bạn, hy vọng đây là tài liệu hữu ích đối với mọi người.
