Định dạng: rar
Dung lượng file: 147 KB

Tài liệu này cung cấp bản vẽ thiết kế chi tiết của tủ và ghế đơn, giúp định hình rõ ràng kích thước và cấu trúc của các sản phẩm nội thất.
### Nội dung chính

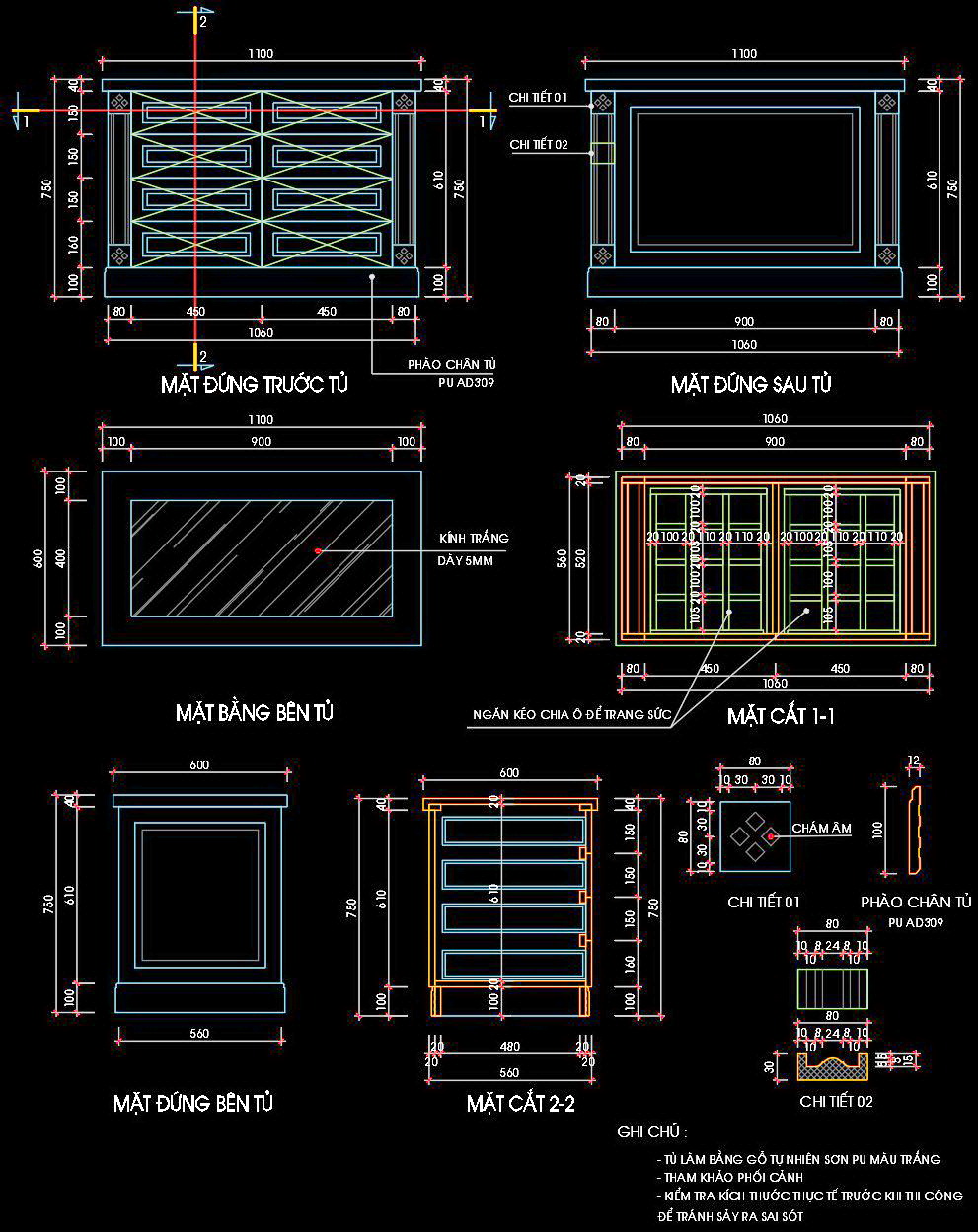

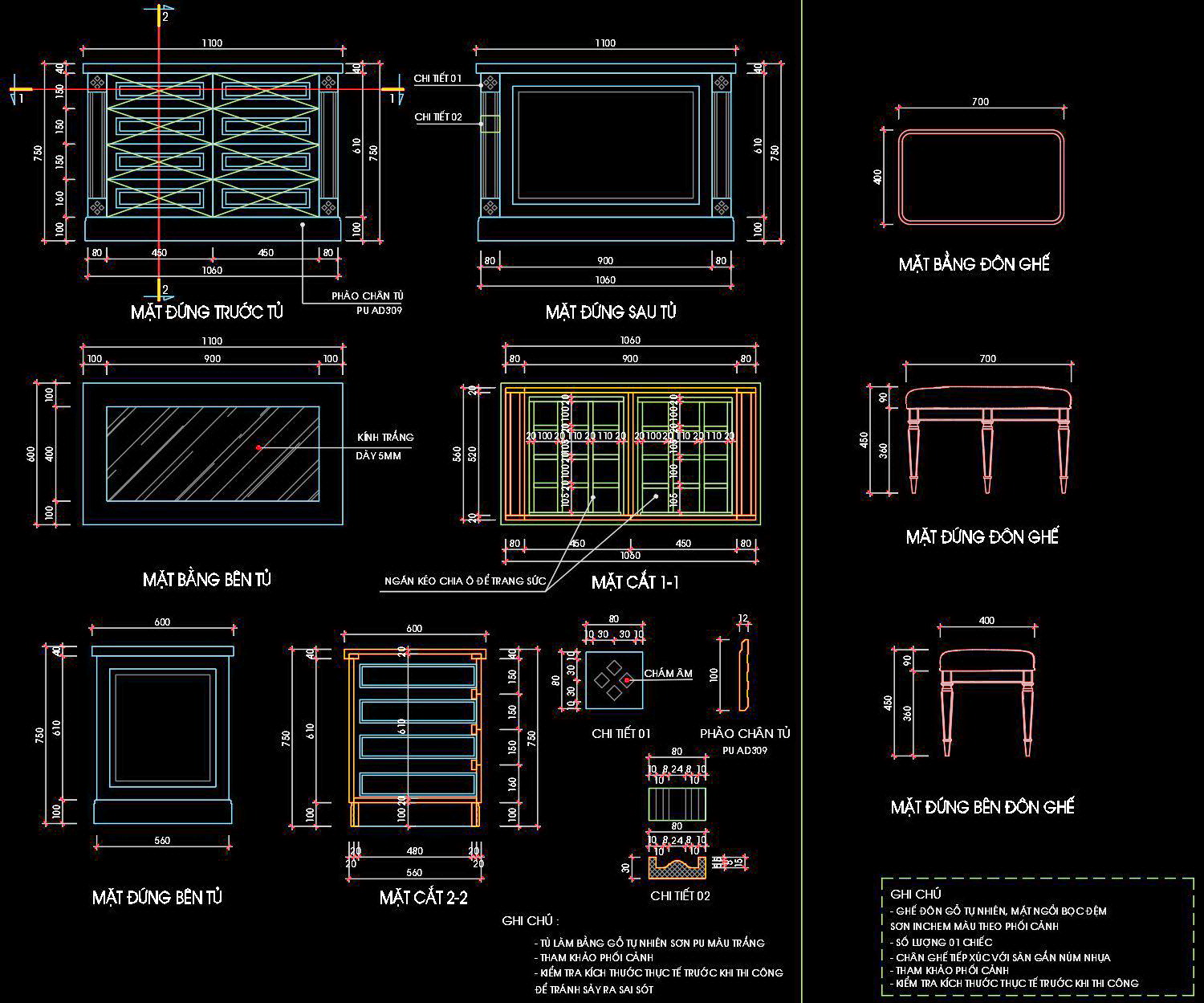

Bản vẽ này mô tả chi tiết các cấu phần của một chiếc tủ và ghế đơn với kích thước cụ thể. Thiết kế được trình bày rõ ràng với các mặt cắt ngang, đứng và ngang của sản phẩm.
- Tủ:
- Mặt đứng trước và sau tủ: Mô tả chi tiết các khung và kệ cùng với kích thước từng phần, như kệ dưới rộng 900mm, và phần giữa set 550mm cao.
- Mặt cắt 1-1 và 2-2: Cung cấp cái nhìn rõ ràng về bên trong tủ với các ngăn kéo kích thước đa dạng, tiện lợi cho việc sắp xếp vật dụng cá nhân.
- Mặt bằng và mặt đứng bên tủ: Cho cái nhìn tổng thể về ổn định và cân đối các bộ phận.
- Ghế đơn:
- Mặt bằng và mặt đứng ghế: Chiều dài 700mm, chiều rộng 400mm, độ cao ghế cũng được chi tiết hóa để đảm bảo tính thoải mái khi ngồi.
- Kết cấu chân ghế: Chú thích rõ ràng về nguyên liệu và khả năng chịu lực.
Đặc điểm nổi bật:
• Chất lượng chuyên nghiệp: Mọi chi tiết đều được bố trí đồng bộ và chính xác.
• Dễ dàng sử dụng: Bản vẽ rõ ràng hỗ trợ dễ hiểu trong quá trình sản xuất và lắp ráp.
• Tương thích nhiều phần mềm: Dễ dàng chỉnh sửa trên các phần mềm thiết kế thông dụng.
• Tiết kiệm thời gian thiết kế: Giảm thiểu sai sót, tối ưu hoá quá trình sản xuất.
Ứng dụng thực tế cho bản vẽ tủ và ghế này nằm ở khả năng giúp các chuyên gia nội thất dễ dàng đưa các ý tưởng vào thực tế. Chúng hỗ trợ trong việc đo lường chính xác và định hướng sản xuất, đảm bảo sản phẩm hoàn thiện đạt được tiêu chuẩn cao nhất.
### Giá trị chuyên nghiệp
Bản vẽ này rất phù hợp cho các chuyên gia trong lĩnh vực kiến trúc và xây dựng, từ giai đoạn thiết kế, thi công đến học tập và tham khảo, trong quá trình tạo ra những sản phẩm nội thất đẹp và tiện dụng.
Hãy tải về để ứng dụng vào các dự án của bạn, hy vọng đây là tài liệu hữu ích đối với mọi người.
