19. Hồ sơ thiết kế quán cafe phần kiến trúc

[Download] Full Hồ Sơ Thiết Kế Quán Cafe File AutoCAD Chi Tiết – Đầy Đủ Kiến Trúc & Tổng Thể

Bạn đang tìm kiếm ý tưởng thiết kế hoặc tài liệu tham khảo kỹ thuật cho dự án quán cafe? Việc sở hữu một hồ sơ thiết kế quán cafe file AutoCAD hoàn chỉnh không chỉ giúp các kiến trúc sư tiết kiệm thời gian triển khai mà còn là nguồn tư liệu quý giá cho sinh viên ngành kiến trúc.

Hôm nay, chúng tôi xin chia sẻ đến bạn bộ hồ sơ thiết kế quán cafe phong cách hiện đại, được đánh giá cao về tính thẩm mỹ và giải pháp kỹ thuật.

1. Thông tin chung về bộ hồ sơ thiết kế quán cafe

Đây là bộ bản vẽ kỹ thuật thi công phần kiến trúc của một công trình quán cafe có quy mô vừa và lớn, tích hợp không gian sân vườn và giải pháp mái vòm độc đáo.

• Định dạng file: AutoCAD (.dwg)

• Hạng mục: Kiến trúc, Tổng thể, Chi tiết kỹ thuật, Điện nước.

• Phong cách: Kiến trúc hiện đại, không gian mở, ưu tiên cây xanh.

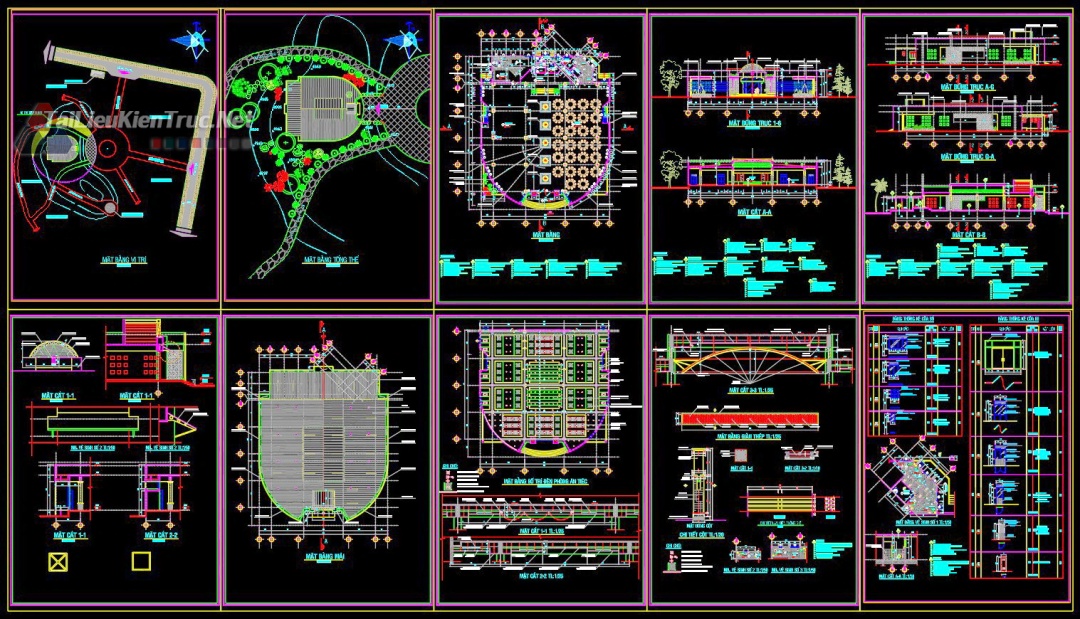

2. Chi tiết các hạng mục trong hồ sơ bản vẽ

Bộ hồ sơ này được trình bày cực kỳ chuyên nghiệp và bài bản, bao gồm các bản vẽ quan trọng sau:

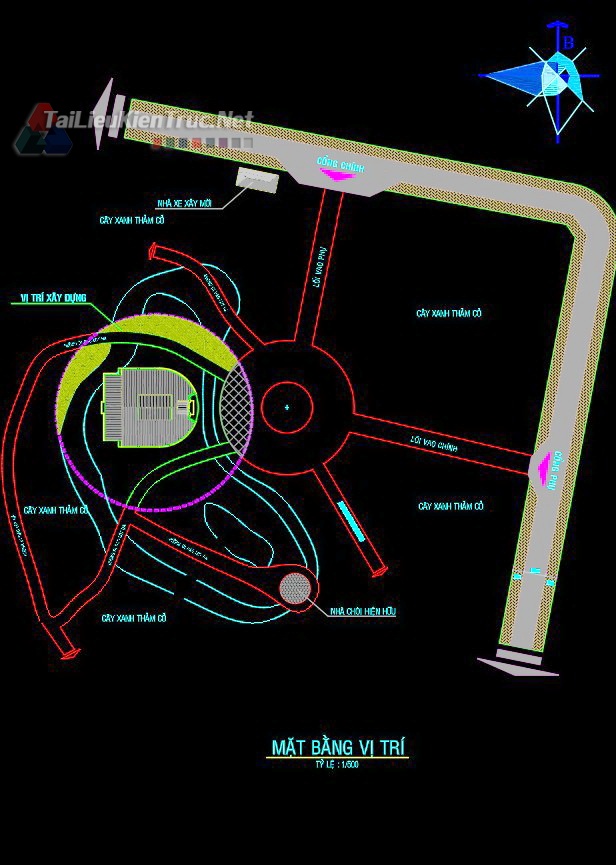

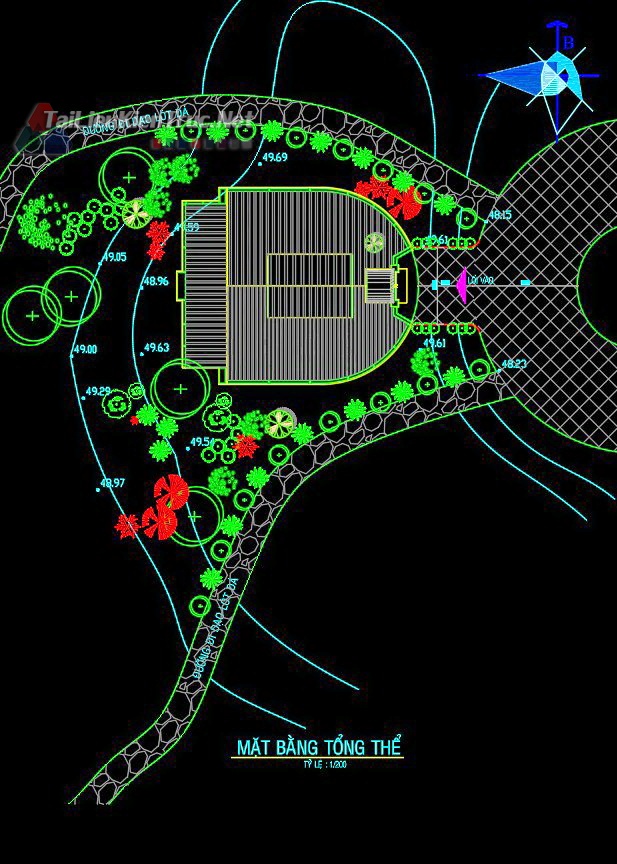

Mặt bằng tổng thể và vị trí (Site Plan)

Bản vẽ thể hiện rõ vị trí xây dựng trong khuôn viên đất, cách bố trí giao thông nội bộ (lối vào chính, lối vào phụ), khu vực nhà xe và cảnh quan sân vườn xung quanh. Đây là dữ liệu quan trọng để tính toán mật độ xây dựng và quy hoạch cảnh quan.

Mặt bằng bố trí công năng (Floor Plans)

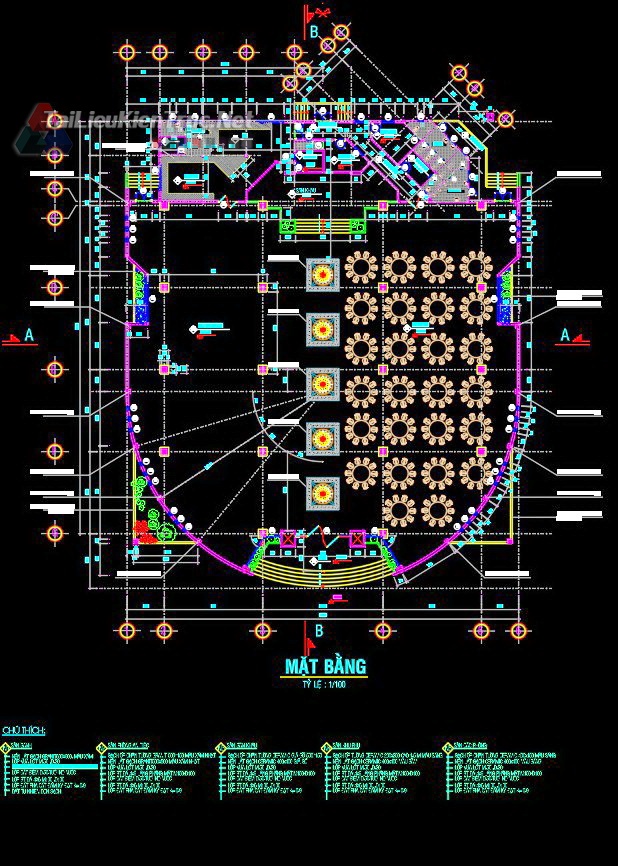

• Mặt bằng tầng trệt (Tỷ lệ 1/100): Phân chia rõ rệt khu vực sảnh đón, khu vực phục vụ khách với bố trí bàn ghế khoa học, khu pantry/quầy bar và khu vệ sinh.

• Mặt bằng mái: Chi tiết hệ thống mái, đặc biệt là phần mái vòm lấy sáng tự nhiên.

Các mặt đứng và mặt cắt (Elevations & Sections)

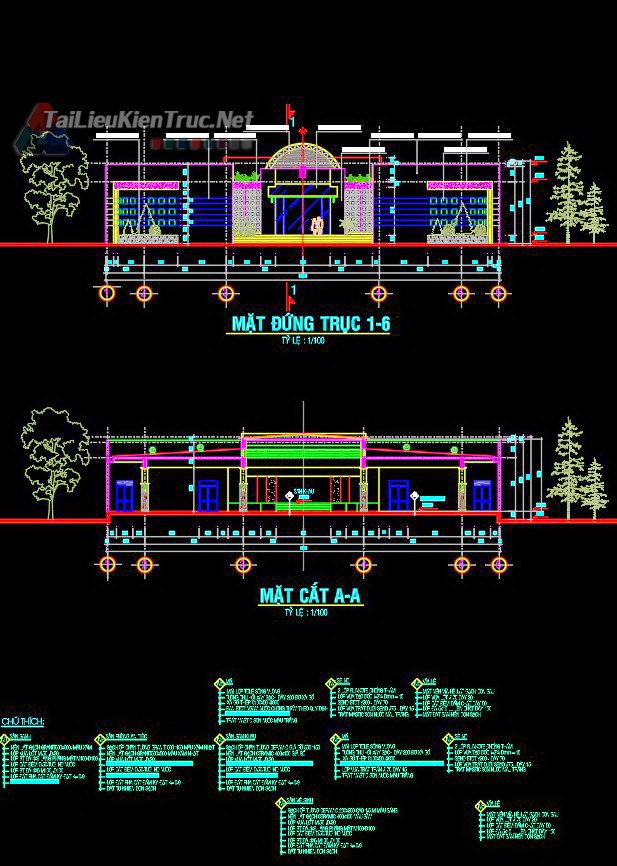

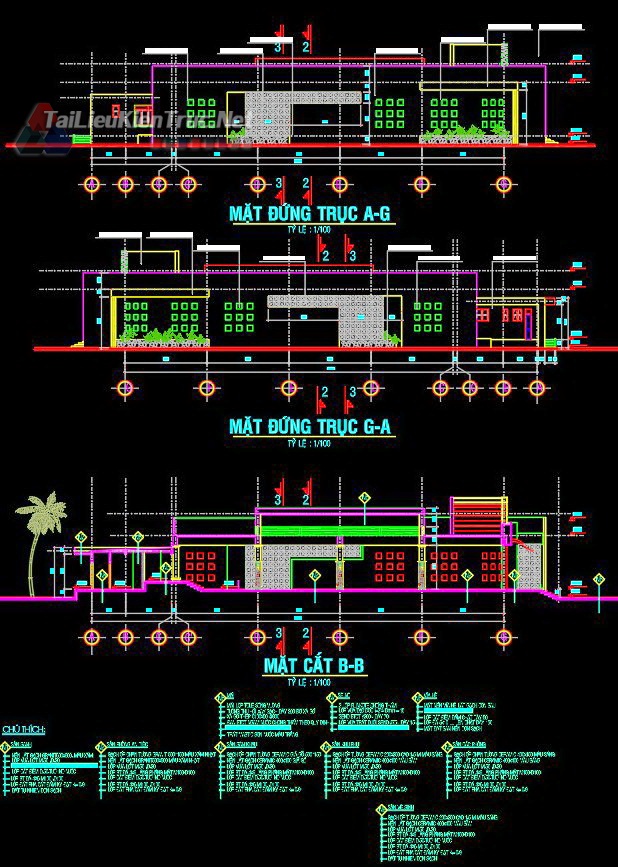

• Mặt đứng trục 1-6, A-G: Thể hiện hình khối kiến trúc mạnh mẽ với các mảng kính lớn và gạch thông gió (bông gió), tạo sự thông thoáng tối đa.

• Mặt cắt A-A, B-B: Làm rõ cấu tạo sàn, cao độ các tầng và chi tiết liên kết hệ mái thép phức tạp.

Chi tiết kỹ thuật và thống kê

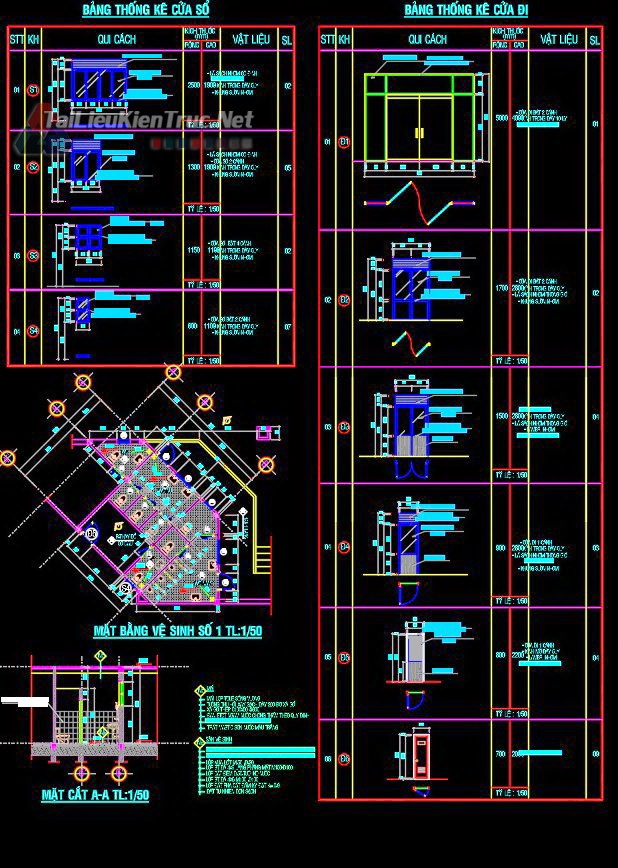

• Bảng thống kê cửa: Chi tiết kích thước, vật liệu cho từng loại cửa đi, cửa sổ.

• Bố trí ánh sáng: Bản vẽ mặt bằng đèn khu vực phòng ăn tiệc với các kịch bản chiếu sáng hiện đại.

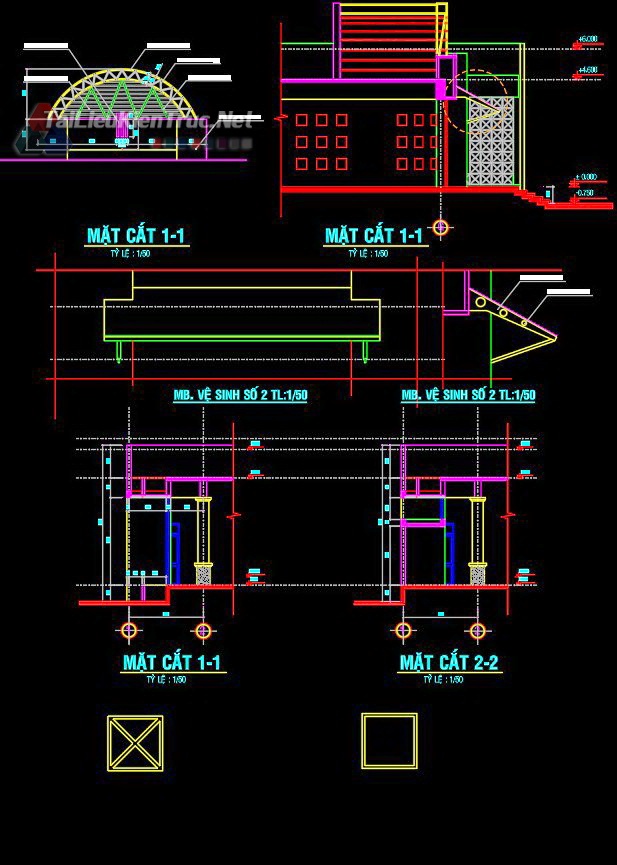

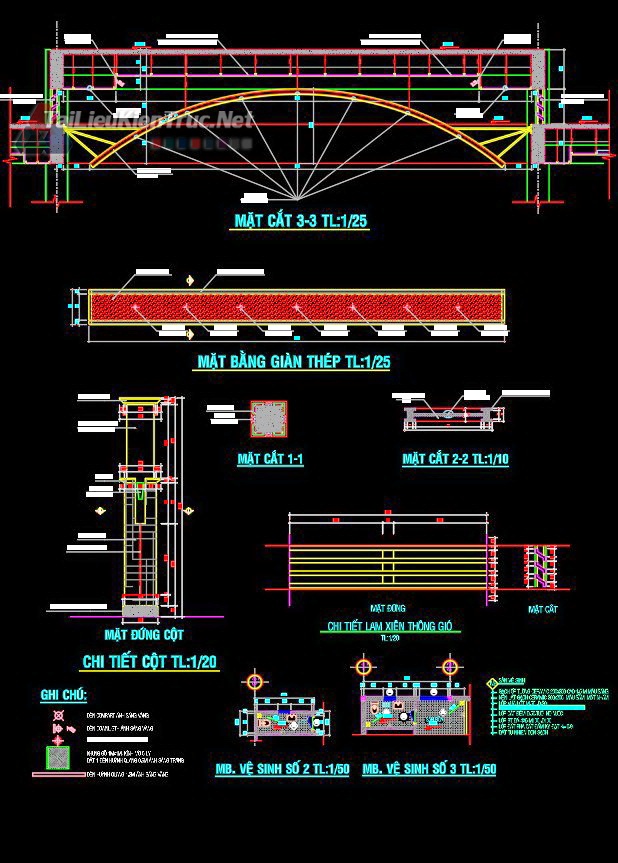

• Chi tiết cấu tạo: Các chi tiết cột, giàn thép, hệ thống lam chắn nắng và vệ sinh.

3. Điểm nổi bật trong thiết kế

1. Giải pháp mái vòm (Vault Roof): Tạo không gian nội thất cao, thoáng và mang tính biểu tượng cao cho thương hiệu cafe.

2. Sự giao thoa với thiên nhiên: Hệ thống đường dạo lót đá, cây xanh tầm thấp và tầm cao được quy hoạch chi tiết trong mặt bằng tổng thể.

3. Vật liệu hiện đại: Sử dụng kết hợp thép, kính và gạch bông gió, phù hợp với xu hướng thiết kế quán cafe bền vững và tối ưu chi phí vận hành.

4. Tại sao bạn nên tải bộ file CAD quán cafe này?

• Tính thực tiễn: Bản vẽ đầy đủ các thông số kỹ thuật, có thể áp dụng ngay vào thực tế hoặc chỉnh sửa phù hợp với diện tích đất riêng.

• Chuẩn kỹ thuật: Các lớp layer, dim, hatch được quản lý gọn gàng, giúp bạn dễ dàng thao tác trên AutoCAD.

• Nguồn tư liệu tham khảo: Học hỏi cách triển khai hồ sơ từ các kiến trúc sư có kinh nghiệm.
