11. Chi tiết lắp đặt tiểu nam treo tường

Trang chủ  >   Thư viện Autocad >   Thư viện MEP

  • 11. Chi tiết lắp đặt tiểu nam treo tường
    • TLKT
    • 06-04-2026
    • 1
    • 19
    • Chia sẻ bài viết này:
    •


    Có thể quan tâm

    Định dạng: rar
    Dung lượng file: 64 KB

    Chi tiết lắp đặt tiểu nam treo tường

    Tài liệu này cung cấp một cái nhìn chi tiết về thiết kế và lắp đặt bệ tiểu treo tường (loại xả với van chân không). Đây là tài liệu hữu ích cho những ai đang thiết kế hoặc thi công các công trình vệ sinh công cộng và tư gia.

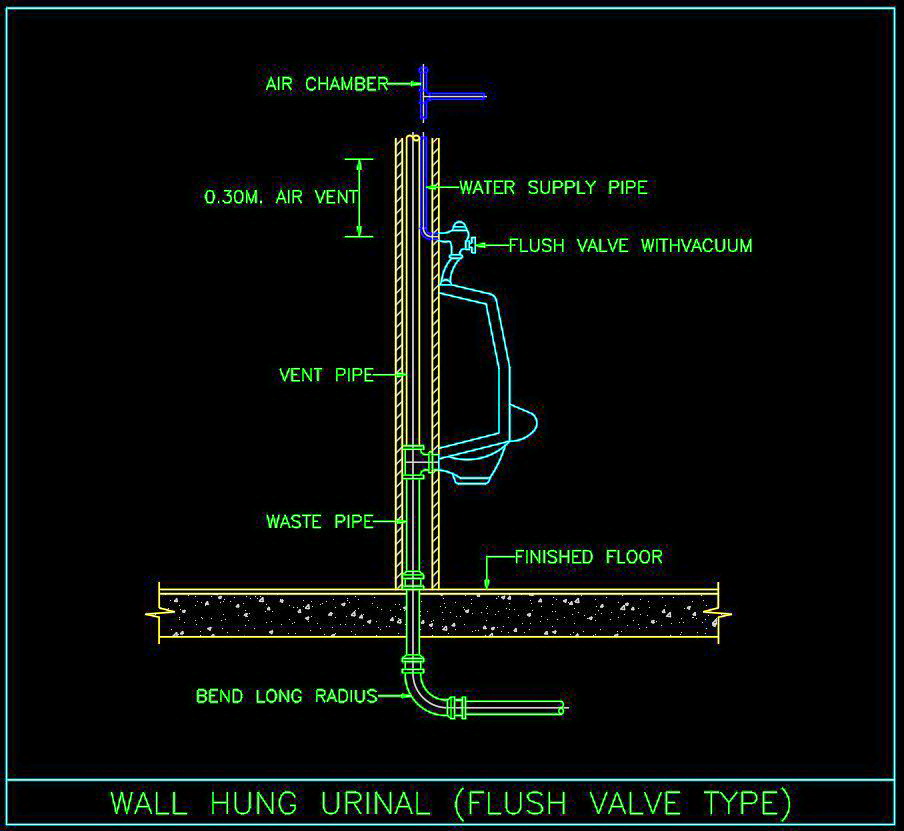

    Bản vẽ cung cấp hình ảnh chính xác và chi tiết về hệ thống ống dẫn bên trong và ngoài của bệ tiểu nam. Ta có thể thấy sự bố trí rõ ràng của các đường ống, bao gồm ống thông hơi, ống xả, và ống cấp nước.


    - Hệ thống ống dẫn được bố trí chặt chẽ, tuân thủ quy định xây dựng hiện hành để đảm bảo chức năng hoạt động trơn tru và giảm thiểu khả năng xảy ra sự cố.


    Đặc điểm nổi bật:
    • Chất lượng chuyên nghiệp: Bản vẽ kỹ thuật rõ ràng và có độ chính xác cao, thể hiện đầy đủ các yếu tố từ ống thông hơi đến kết cấu sàn hoàn thiện.
    • Dễ dàng sử dụng: Có thể áp dụng ngay lập tức cho thiết kế và thi công, tiết kiệm thời gian điều chỉnh.
    • Tương thích nhiều phần mềm: Hỗ trợ các định dạng phổ biến trong các phần mềm thiết kế kiến trúc.
    • Tiết kiệm thời gian thiết kế: Cung cấp mô hình sẵn có, giảm thiểu thời gian tạo dựng từ đầu.


    Ứng dụng thực tế và lợi ích sử dụng: Tài liệu này giúp các kiến trúc sư và kỹ sư xây dựng dễ dàng tích hợp bệ tiểu vào thiết kế tổng thể của công trình mà không cần lo ngại về các vấn đề kỹ thuật. Nó cũng hỗ trợ trong việc đào tạo và nghiên cứu, giúp người học tiếp cận với những công trình thực tế.


    Chi tiết kỹ thuật: Bản vẽ nhấn mạnh vào độ chính xác của các kích thước kỹ thuật như khoảng cách của ống hút không khí 0.30m, vị trí lắp đặt van xả và chi tiết ống nước thải, giúp giảm thiểu sai sót trong thi công.


    Giá trị chuyên nghiệp:
    - Đối tượng sử dụng: các chuyên gia trong lĩnh vực kiến trúc và xây dựng
    - Ứng dụng: thiết kế, thi công, học tập, tham khảo


    Hãy tải về để ứng dụng vào các dự án của bạn, hy vọng đây là tài liệu hữu ích đối với mọi người.
