Thư viện Cad phụ kiện cấp thoát nước

Bộ Thư Viện CAD MEP Tổng Hợp: uPVC, PPR, Inox – Tích Hợp Sẵn Wipeout Siêu Tiện Lợi

Trong thiết kế kỹ thuật và triển khai bản vẽ thi công (Shop Drawing), việc xử lý các hệ thống đường ống chằng chịt luôn là thử thách tiêu tốn nhiều thời gian. Hiểu được điều đó, Tailieukientruc.net chia sẻ đến anh em bộ Thư viện CAD phụ kiện đường ống tổng hợp – giải pháp "cứu cánh" giúp tăng tốc độ làm việc lên gấp 5 lần.

Đây là bộ thư viện có phí được đầu tư bài bản, chuẩn hóa thông số kỹ thuật và đặc biệt là đã tích hợp sẵn tính năng Wipeout.

Tại sao bạn nên sở hữu bộ thư viện CAD này?

Khác với các file CAD trôi nổi trên mạng, bộ thư viện này được tối ưu riêng cho người dùng chuyên nghiệp:

1. Tích hợp sẵn Wipeout: Đây là tính năng đáng giá nhất. Các Block phụ kiện khi đè lên đường ống sẽ tự động che đi các nét thừa bên dưới. Bạn không còn phải mất công dùng lệnh TRIM thủ công, giúp bản vẽ luôn sạch sẽ và chuyên nghiệp.

2. Đầy đủ quy cách & chủng loại: Từ các loại ống dân dụng nhỏ nhất đến các hệ thống ống công nghiệp đường kính lớn (DN15 - DN800).

3. Đúng chuẩn kỹ thuật: Hình dạng, kích thước các loại Co, Tê, Van, Mặt bích... được vẽ chính xác theo catalogue của các nhà sản xuất phổ biến.

4. Sắp xếp khoa học: File được phân loại theo từng lớp (Layer) và từng nhóm vật liệu, giúp bạn dễ dàng "Pick & Drop" vào bản vẽ đang làm.

Chi tiết các hạng mục trong bộ thư viện

Bộ tài liệu bao gồm 4 phân hệ chính, bao quát toàn bộ hệ thống cấp thoát nước và phòng cháy chữa cháy:

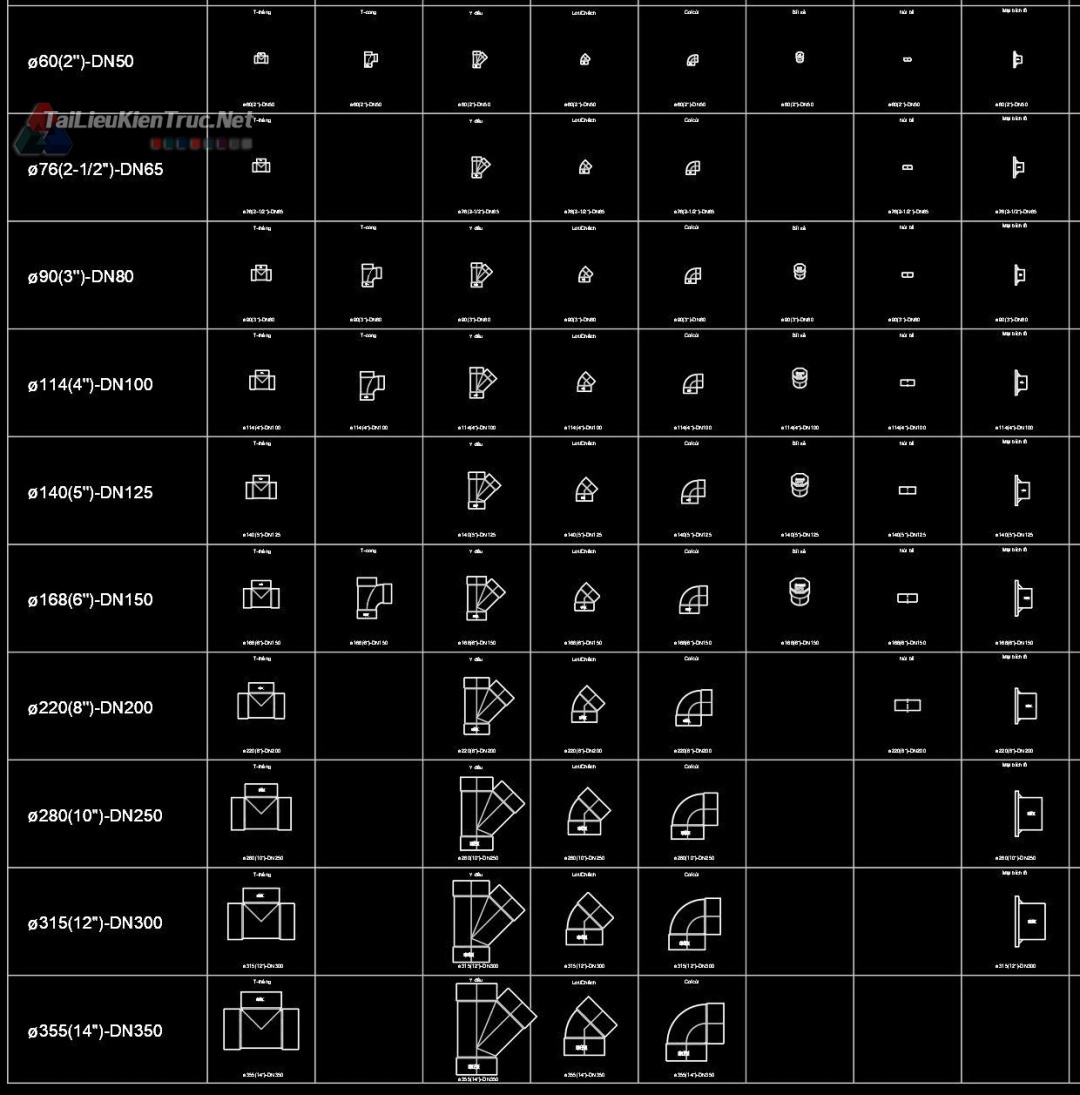

1. Thư viện phụ kiện uPVC (Cấp thoát nước)

• Chủng loại: Tê thẳng, Tê cong, Y đều, Lơi (chếch), Co, Bịt xả, Nút bịt, Mặt bích, Nối ren...

• Kích thước: Đầy đủ từ $\phi 21$ (DN15) đến $\phi 355$ (DN350).

• Ưu điểm: Có đầy đủ các loại Tê giảm, Y giảm cực kỳ chi tiết cho các hệ thống thoát nước phức tạp.

2. Thư viện phụ kiện ống PPR (Nước nóng/lạnh)

• Chủng loại: Co, Lơi, Tê, Nối ren trong/ngoài, Rắc co, Van cửa PPR...

• Kích thước: Từ DN15 đến DN150.

• Đặc biệt: Bao gồm cả các ký hiệu mặt cắt ống và phụ kiện giúp triển khai bản vẽ sơ đồ đứng cực nhanh.

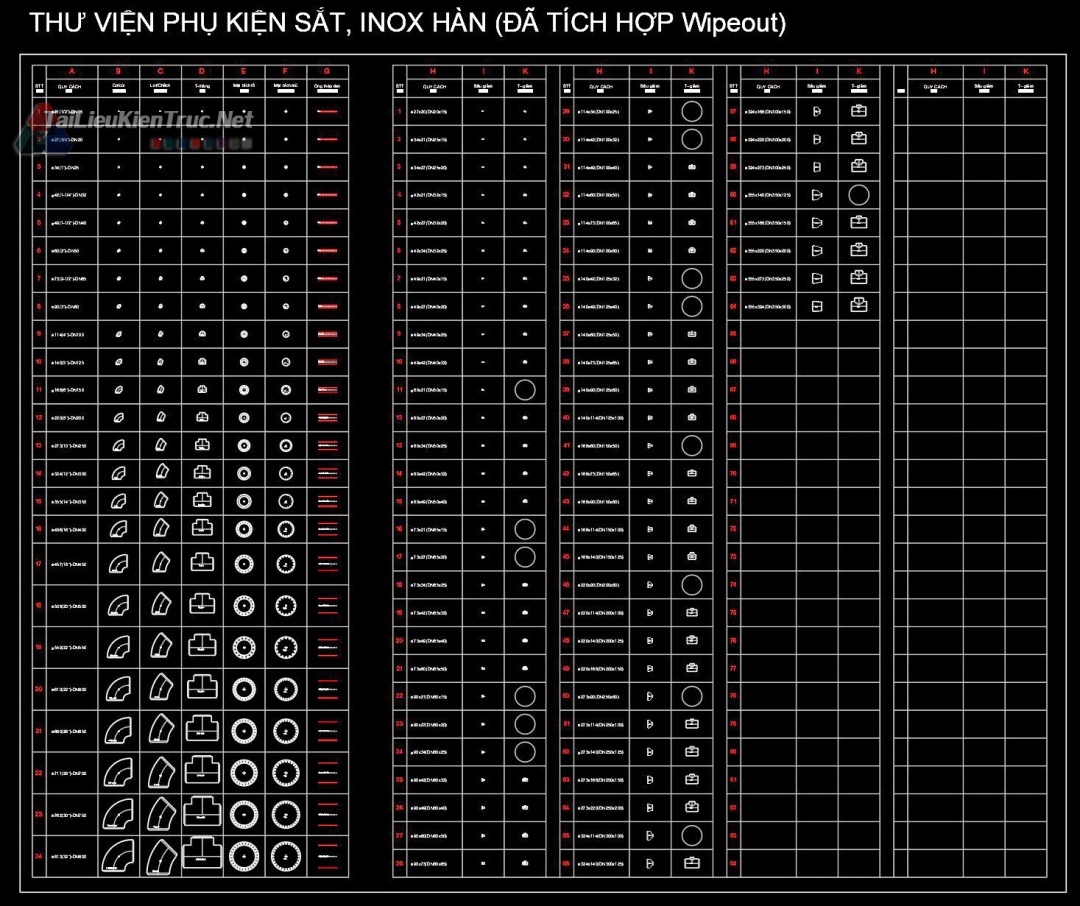

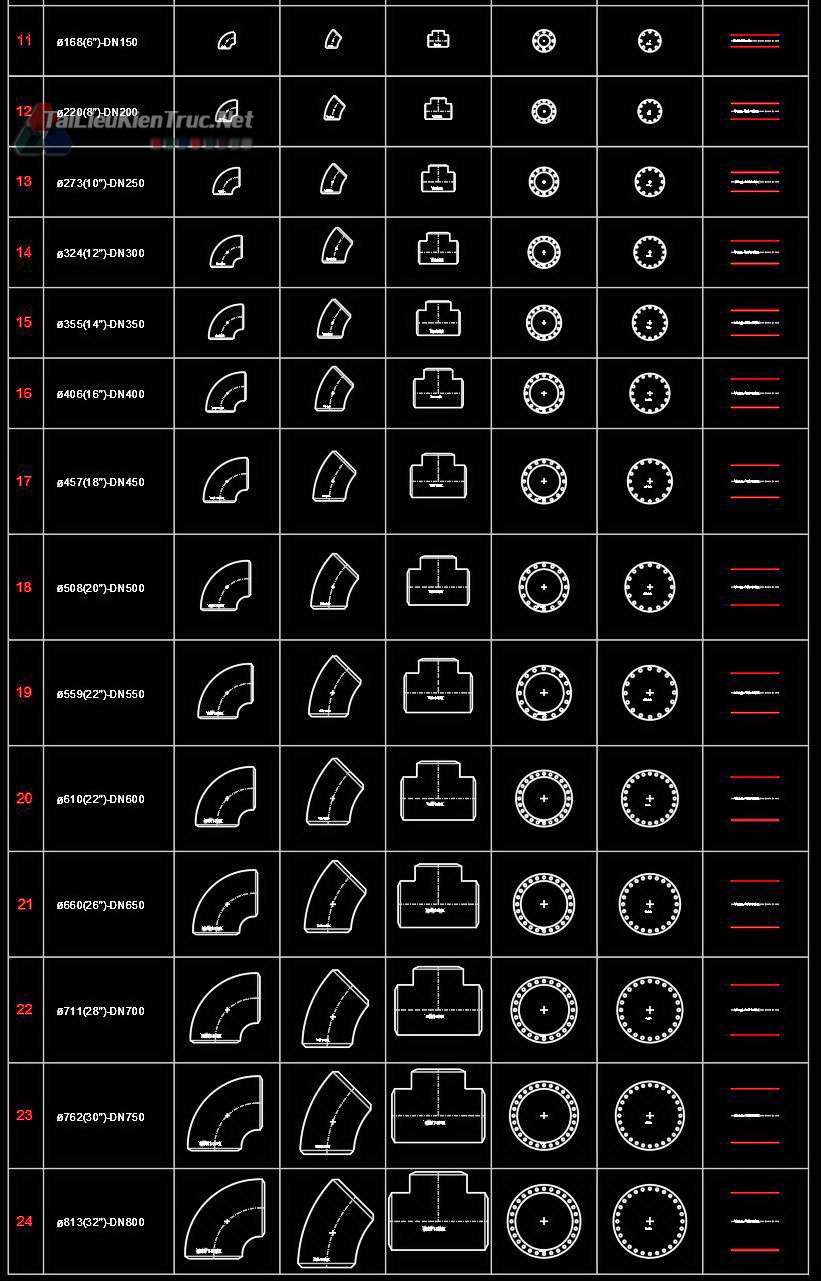

3. Thư viện phụ kiện Sắt, Inox hàn (Hệ công nghiệp & PCCC)

• Chủng loại: Co hàn $90^\circ$, Co $45^\circ$, Tê đều, Tê giảm, Côn thu (bầu giảm), Mặt bích...

• Kích thước lớn: Hỗ trợ các hệ thống siêu lớn lên đến $\phi 813$ (DN800).

• Ứng dụng: Phù hợp cho thiết kế trạm bơm, hệ thống Chiller, PCCC và đường ống công nghiệp.

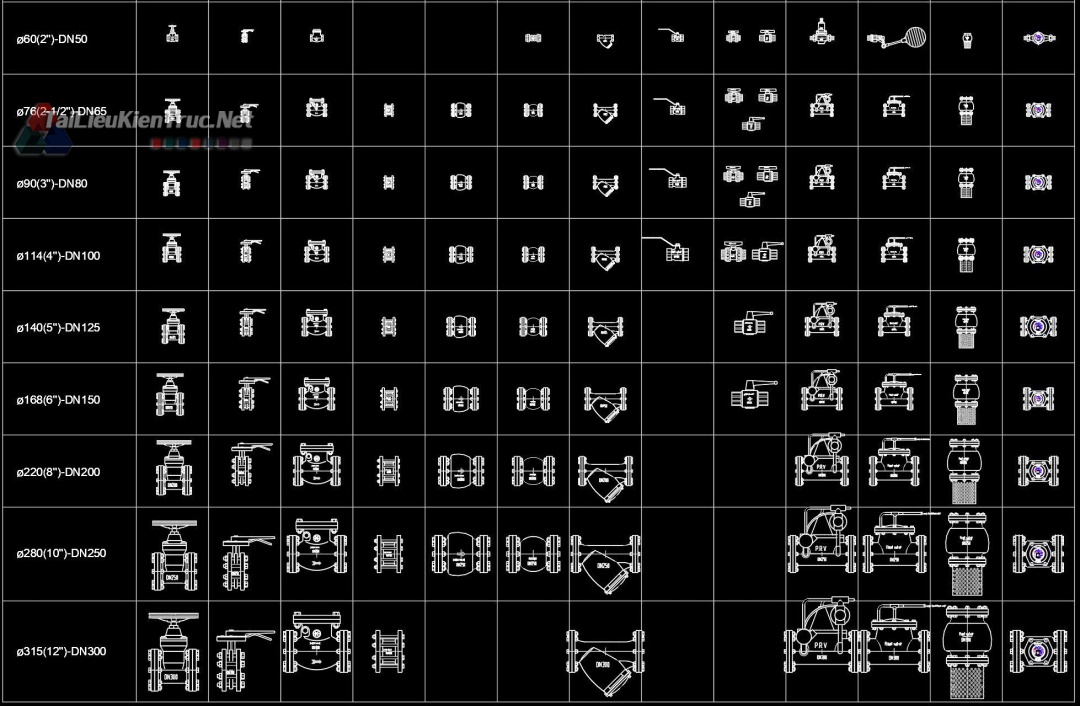

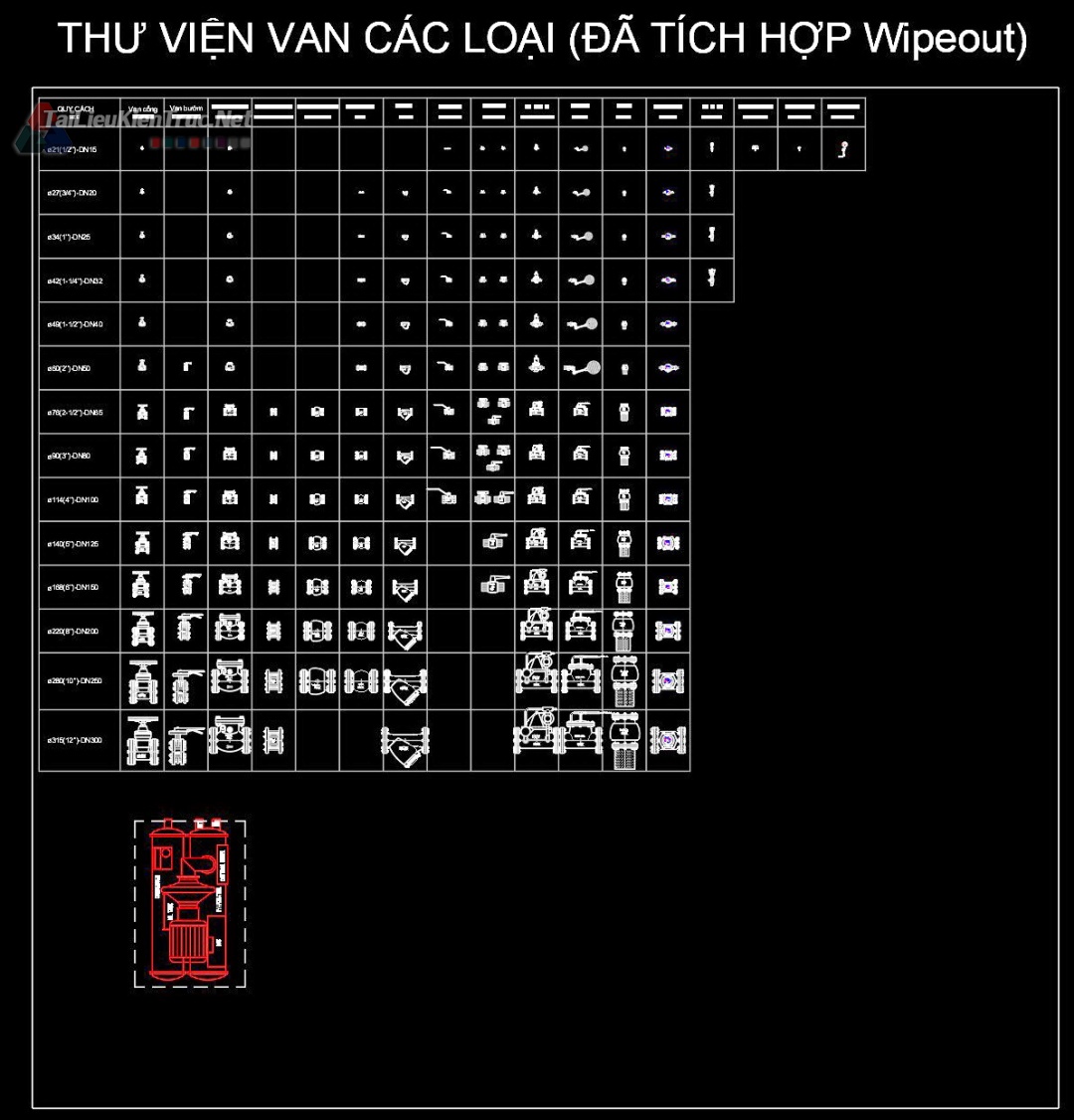

4. Thư viện Van (Valves) các loại

• Chủng loại: Van cổng (Gate valve), Van bướm (Butterfly valve), Van một chiều, Y lọc, Khớp nối mềm, Van phao, Van giảm áp...

• Kiểu kết nối: Vẽ chi tiết cả dạng lắp ren và lắp bích.

Hướng dẫn sử dụng

Sau khi tải file, bạn chỉ cần mở file thư viện song song với bản vẽ thiết kế. Sử dụng lệnh Ctrl+C và Ctrl+V hoặc quản lý qua Tool Palettes để kéo thả các Block vào vị trí cần thiết. Nhờ tính năng Wipeout, các đường line ống chính đi xuyên qua phụ kiện sẽ tự động ẩn đi, tạo nên một bản vẽ MEP cực kỳ chuyên nghiệp mà không mất nhiều công sức.

Lưu ý: Để tính năng Wipeout hiển thị tốt nhất, hãy đảm bảo bạn đã bật chế độ hiển thị Wipeout trong AutoCAD (lệnh WIPEOUT -> F -> ON).
