Định dạng: rar
Dung lượng file: 259 KB

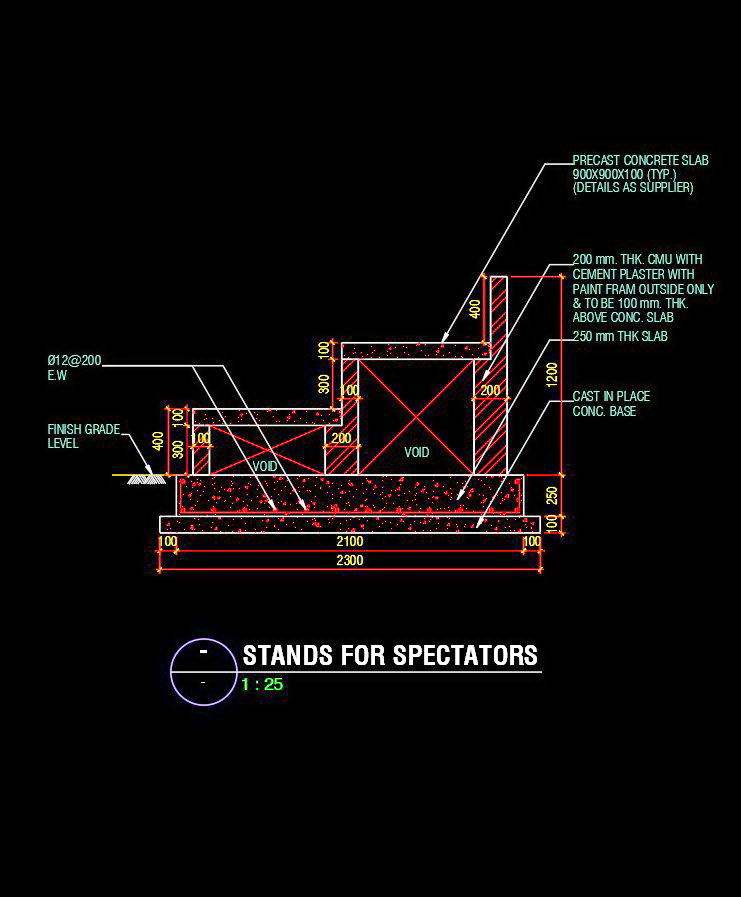

Tài liệu này cung cấp cái nhìn chi tiết về bản thiết kế kỹ thuật cho khán đài dành cho khán giả. Được vẽ theo tỷ lệ 1:25, bản thiết kế này thể hiện rõ những chi tiết cụ thể cần thiết trong quá trình xây dựng một cách tỉ mỉ và chính xác.
Bản vẽ chi tiết thể hiện cấu trúc của một khán đài với sự chú ý đặc biệt đến kích thước và vật liệu được sử dụng. Với các đường nét rõ ràng, hình ảnh mô tả cách sắp xếp các thành phần như nền, sàn bê tông tiền chế và các khoảng trống (void) cần thiết cho việc giảm trọng lượng.
Đặc điểm nổi bật:
• Chất lượng chuyên nghiệp: Độ chính xác trong từng chi tiết nhỏ, từ kích thước của các thành phần cho đến các chỉ dẫn vật liệu.
• Dễ dàng sử dụng: Các ký hiệu và chú thích dễ hiểu giúp người đọc nhanh chóng nắm bắt thông tin cần thiết.
• Tương thích nhiều phần mềm: Được định dạng để dễ dàng tích hợp với các phần mềm thiết kế phổ biến, hỗ trợ tối ưu hóa quá trình làm việc.
• Tiết kiệm thời gian thiết kế: Sẵn sàng cho việc triển khai, không cần thực hiện nhiều bước chuẩn bị phức tạp.
Ứng dụng thực tế của thiết kế này rất đa dạng, từ việc xây dựng mới đến cải tạo các công trình hiện có. Với các chỉ dẫn rõ ràng về độ dày của sàn, các kích thước của khối trụ, và các ghi chú về lớp sơn và thạch cao, tài liệu này giúp đảm bảo hiệu quả thi công và an toàn cho các dự án xây dựng.
Chi tiết kỹ thuật như sàn bê tông tiền chế có kích thước 900x900x100 mm và các ghi chú liên quan đến độ dày vật liệu lên đến 250 mm, cho thấy sự chuẩn bị kỹ lưỡng để đảm bảo tính bền vững và ổn định của cấu trúc.
Đối tượng sử dụng bao gồm các chuyên gia trong lĩnh vực kiến trúc và xây dựng, với ứng dụng rộng rãi trong thiết kế, thi công, học tập và tham khảo.
Hãy tải về để ứng dụng vào các dự án của bạn, hy vọng đây là tài liệu hữu ích đối với mọi người.
