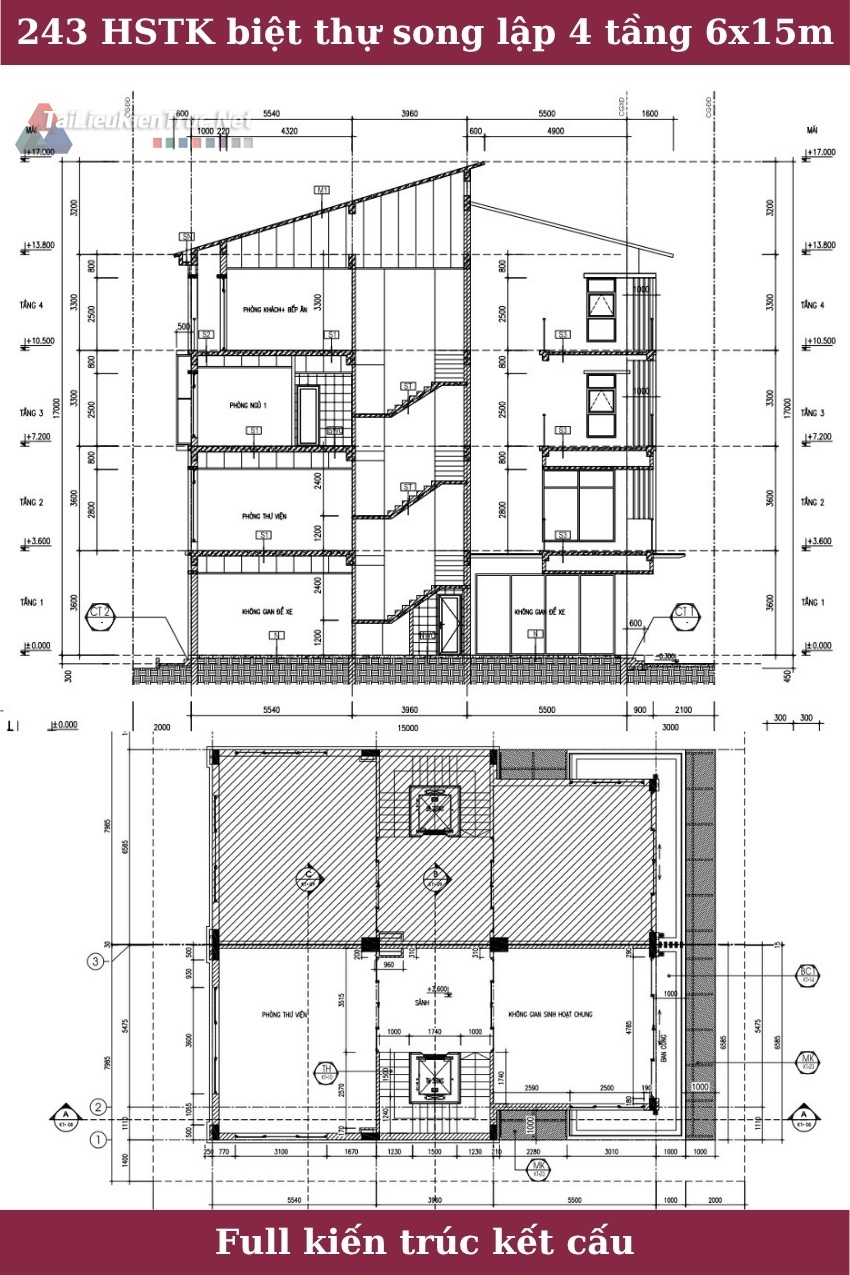

243. Hồ sơ thiết kế biệt thự song lập 4 tầng 6.5x15m full kiến trúc, kết cấu

Trong ngành kiến trúc và xây dựng, việc tiếp cận với các bộ hồ sơ thiết kế chi tiết, chuyên nghiệp là một nhu cầu thiết yếu. Dù bạn là kiến trúc sư đang tìm kiếm ý tưởng, kỹ sư cần giải pháp kỹ thuật thực tế, hay sinh viên mong muốn học hỏi từ các dự án thực tiễn, một bộ bản vẽ hoàn chỉnh luôn là tài liệu tham khảo vô giá.

Hôm nay, chúng tôi xin chia sẻ bộ hồ sơ thiết kễ kỹ thuật thi công đầy đủ của một công trình biệt thự song lập hiện đại 4 tầng. Bộ hồ sơ không chỉ bao gồm các bản vẽ kiến trúc chi tiết mà còn có cả file thiết kế kết cấu và cơ điện (M&E), cung cấp một cái nhìn toàn diện từ tổng thể đến chi tiết.

Tổng Quan Hồ Sơ Thiết Kế Kiến Trúc

Công trình được thiết kế theo phong cách hiện đại, tối ưu hóa công năng sử dụng trên một diện tích đất điển hình cho các khu đô thị mới. Giải pháp kiến trúc tập trung vào việc tạo ra không gian sống tiện nghi, thông thoáng và chan hòa ánh sáng tự nhiên.

Thông số chính của dự án:

Hạng Mục	Thông Số
Loại hình công trình	Biệt thự song lập (Semi-detached Villa)
Diện tích lô đất	160 m²
Diện tích xây dựng	93.6 m²
Mật độ xây dựng	58.5%
Tổng diện tích sàn	401,9 m²
Số tầng	4 tầng & 1 tầng mái
Kích thước tổng thể	20.0m x 8.0m

Phân Tích Chi Tiết Công Năng Các Tầng

Cách bố trí không gian được tính toán kỹ lưỡng để đáp ứng nhu cầu sinh hoạt đa dạng của một gia đình hiện đại, đồng thời đảm bảo sự riêng tư cần thiết.

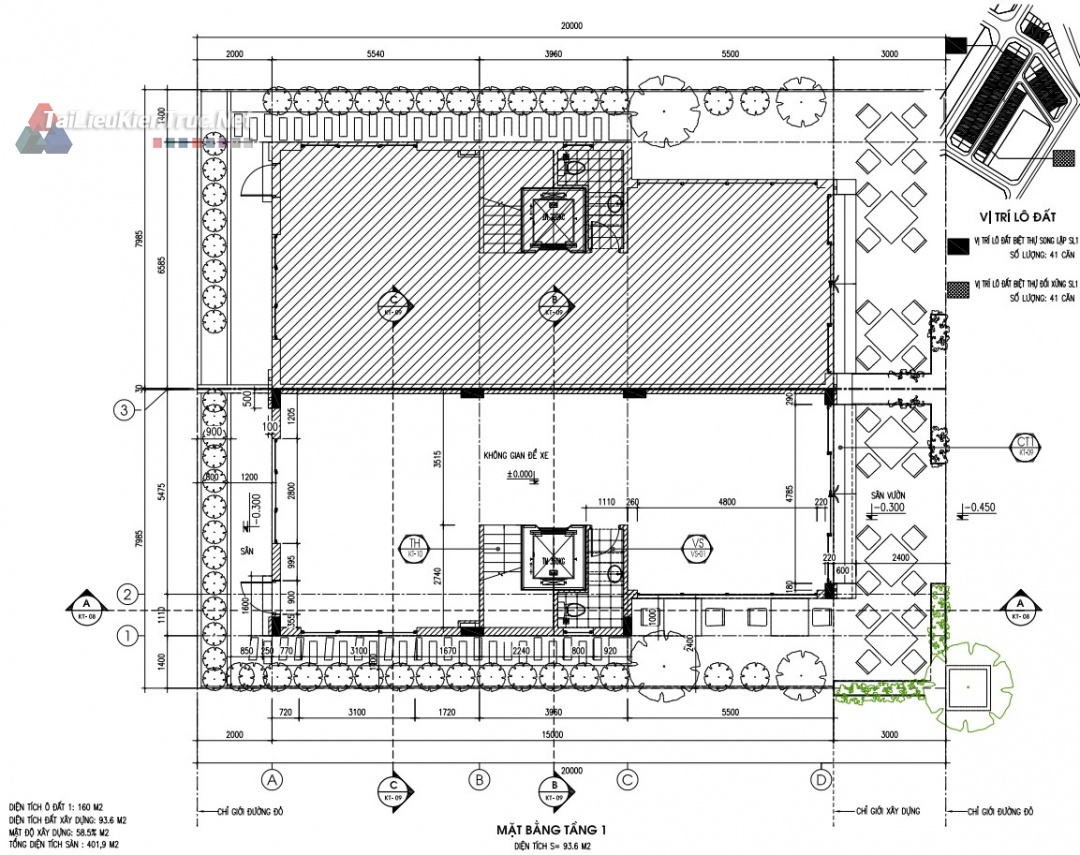

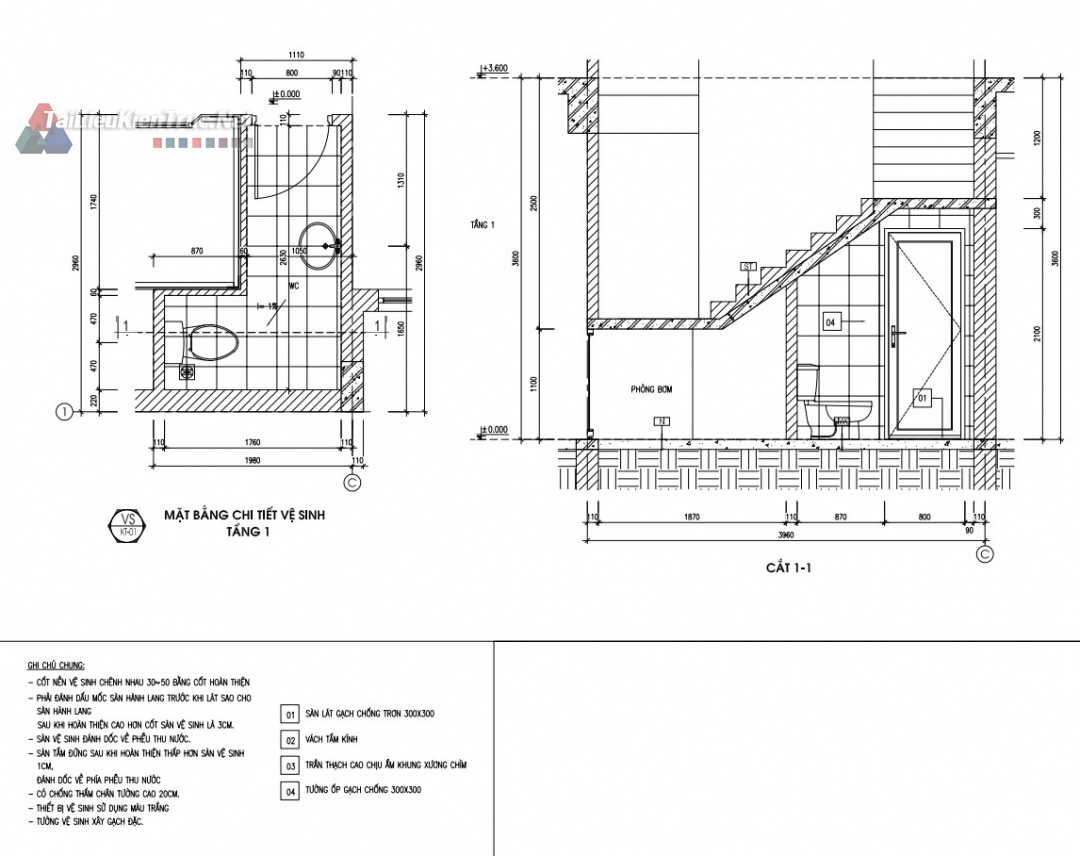

Mặt Bằng Tầng 1 (Diện tích: 93.6 m²)

Tầng 1 đóng vai trò là không gian đệm, bao gồm khu vực

để xe rộng rãi và một khoảng

sân vườn phía trước và sau, giúp tăng cường mảng xanh và đối lưu không khí cho toàn bộ ngôi nhà.

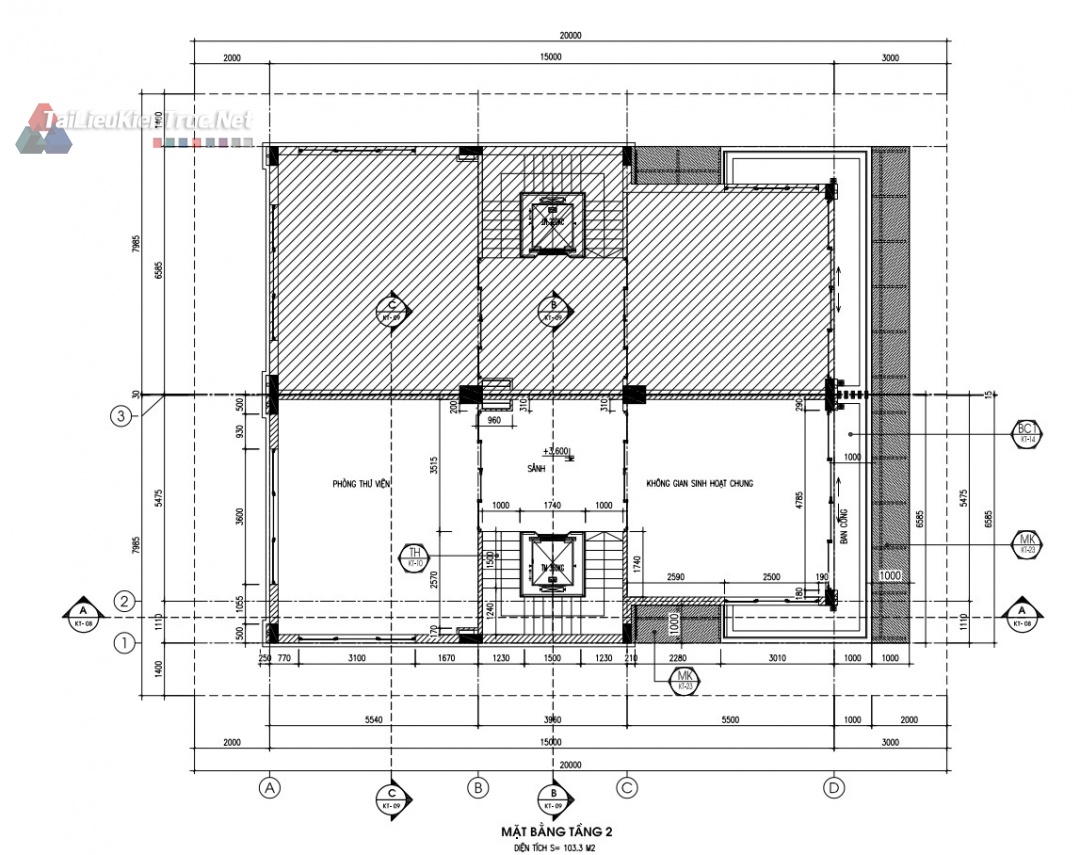

Mặt Bằng Tầng 2 (Diện tích: 103.3 m²)

Đây là không gian sinh hoạt chung và không gian làm việc, học tập. Tầng 2 bao gồm một

phòng thư viện và một

không gian sinh hoạt chung lớn, kết nối trực tiếp với ban công, tạo cảm giác rộng rãi và thoáng đãng.

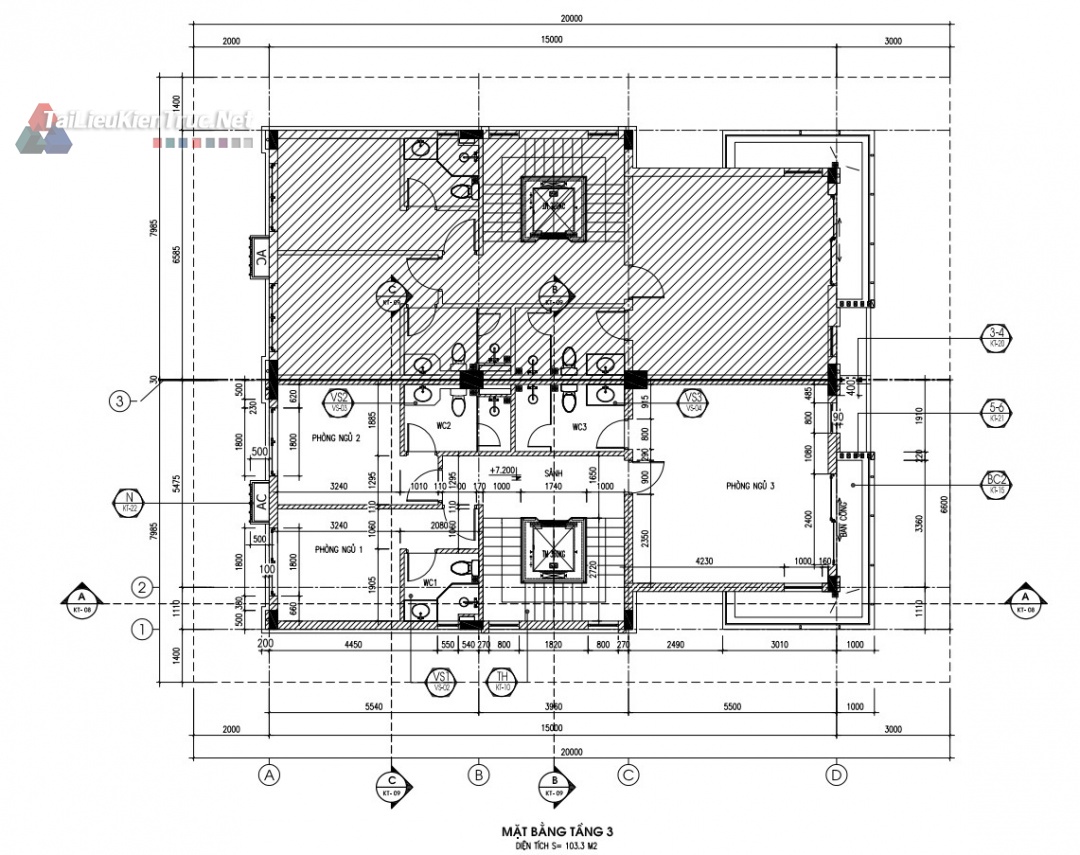

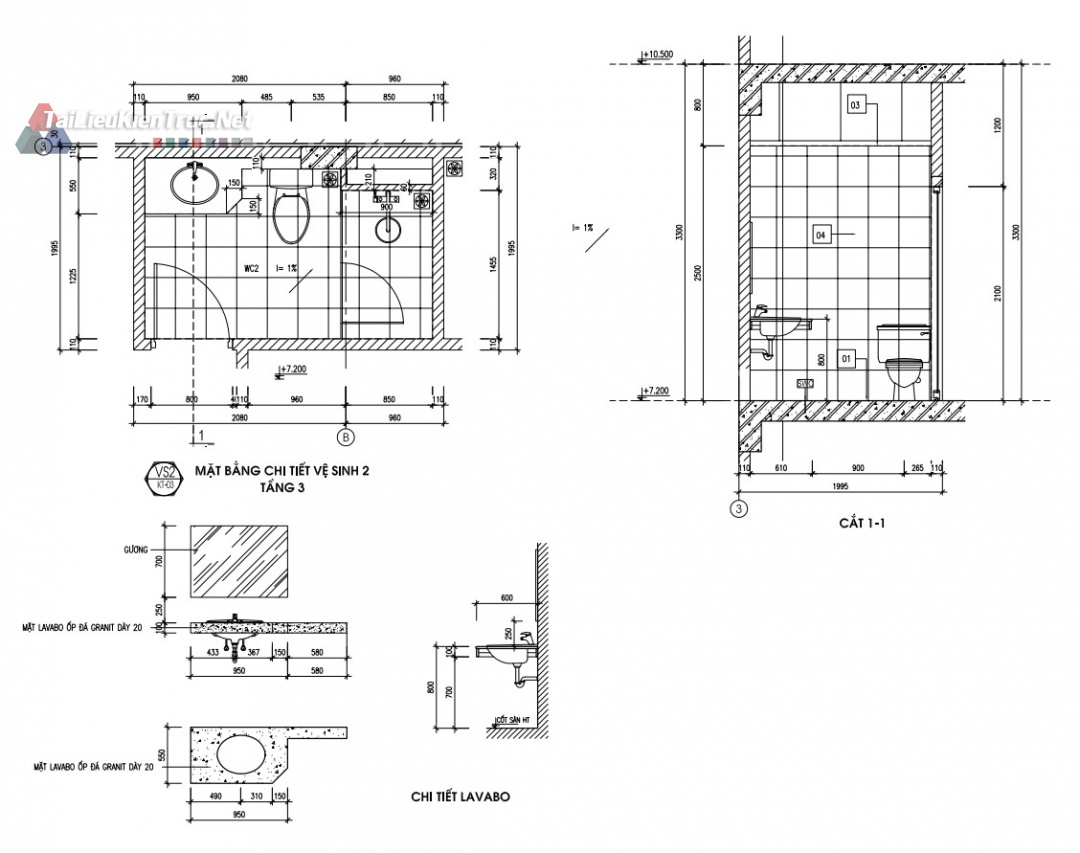

Mặt Bằng Tầng 3 (Diện tích: 103.3 m²)

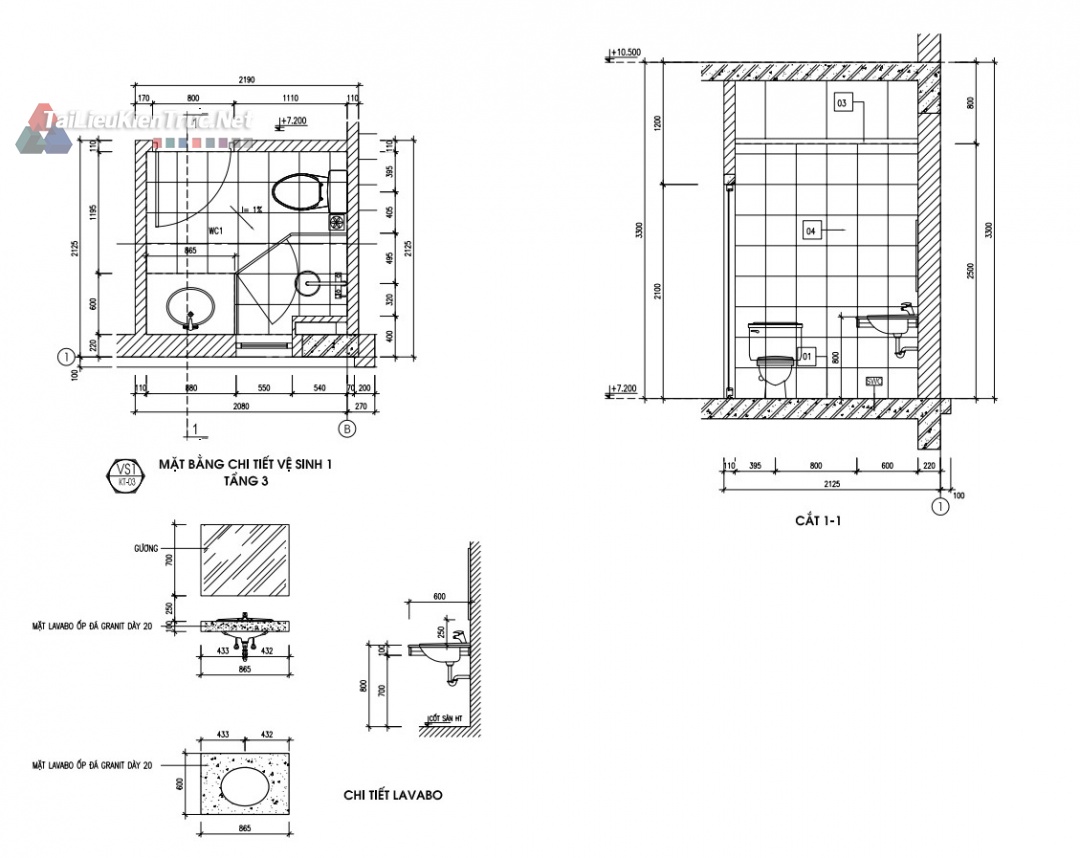

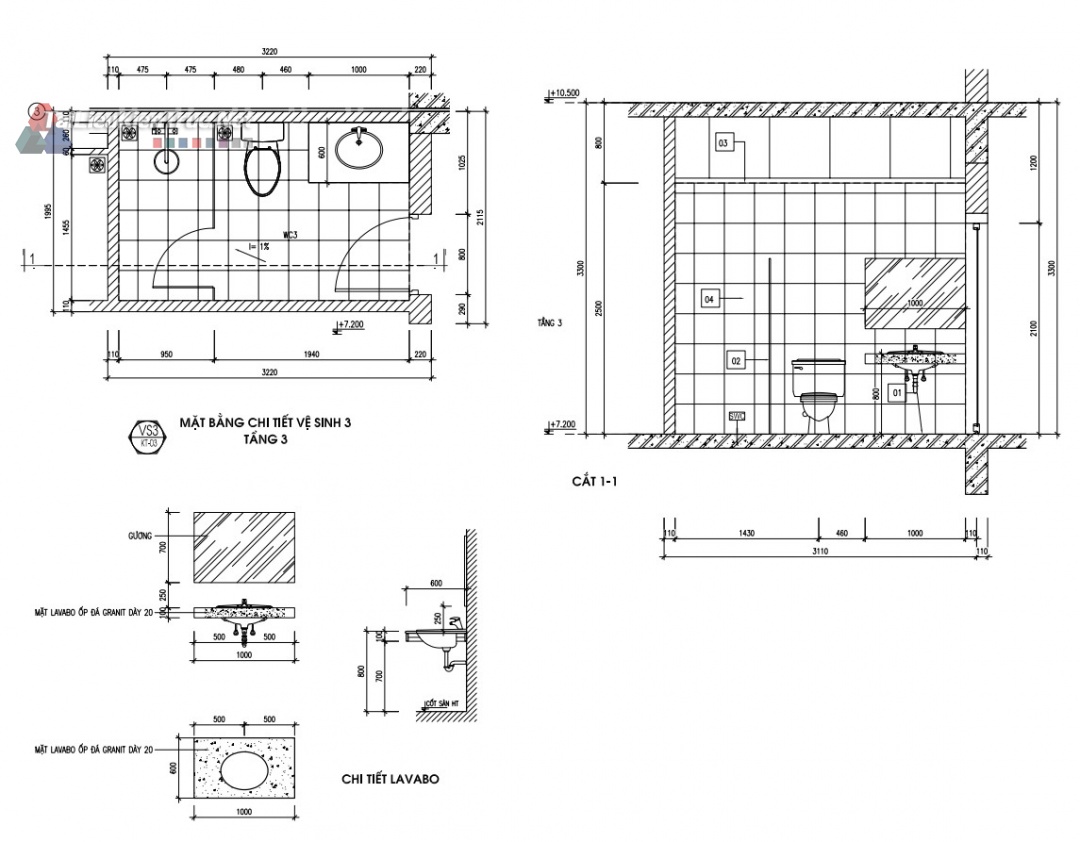

Toàn bộ tầng 3 được dành cho không gian nghỉ ngơi riêng tư, với

3 phòng ngủ và các phòng vệ sinh khép kín. Cách bố trí này đảm bảo sự yên tĩnh và tiện nghi tối đa cho các thành viên.

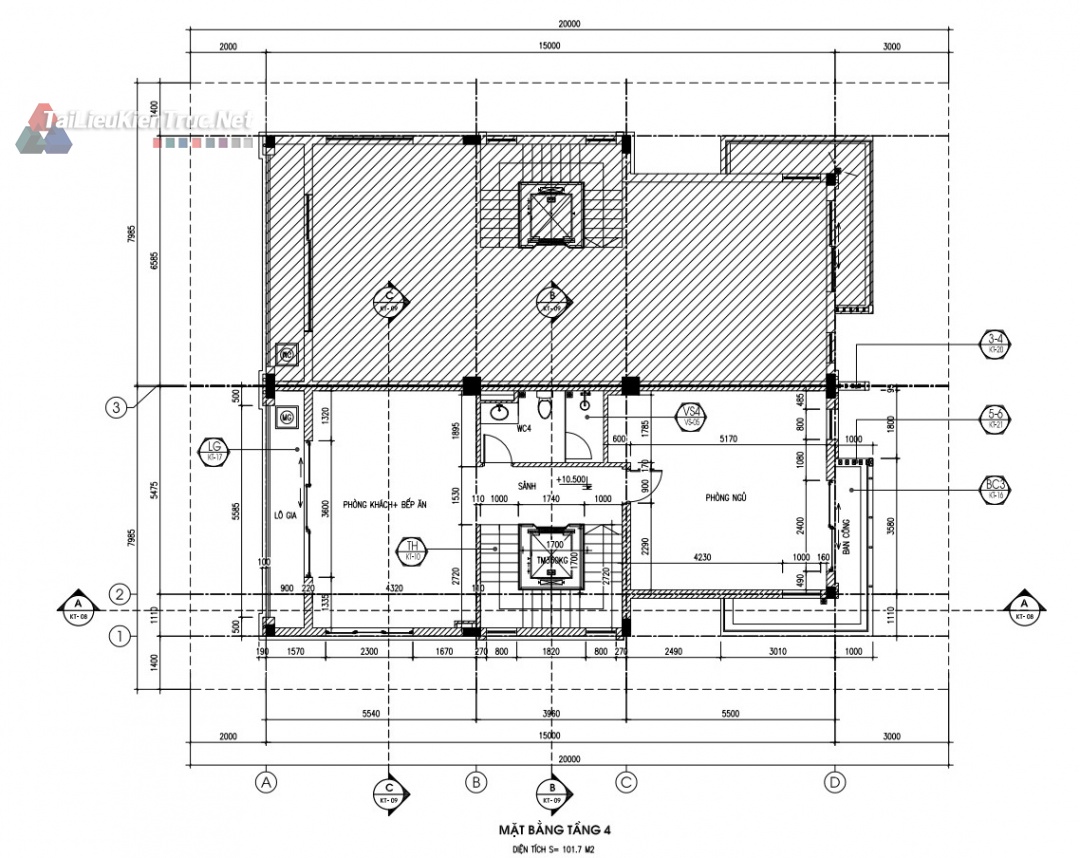

Mặt Bằng Tầng 4 (Diện tích: 101.7 m²)

Không gian ấn tượng nhất của biệt thự được đặt trên tầng cao nhất, bao gồm

phòng khách liên thông với bếp và khu vực ăn uống. Thiết kế này tận dụng tối đa tầm nhìn, ánh sáng và sự thông thoáng. Tầng này còn có thêm 1 phòng ngủ và một loggia.

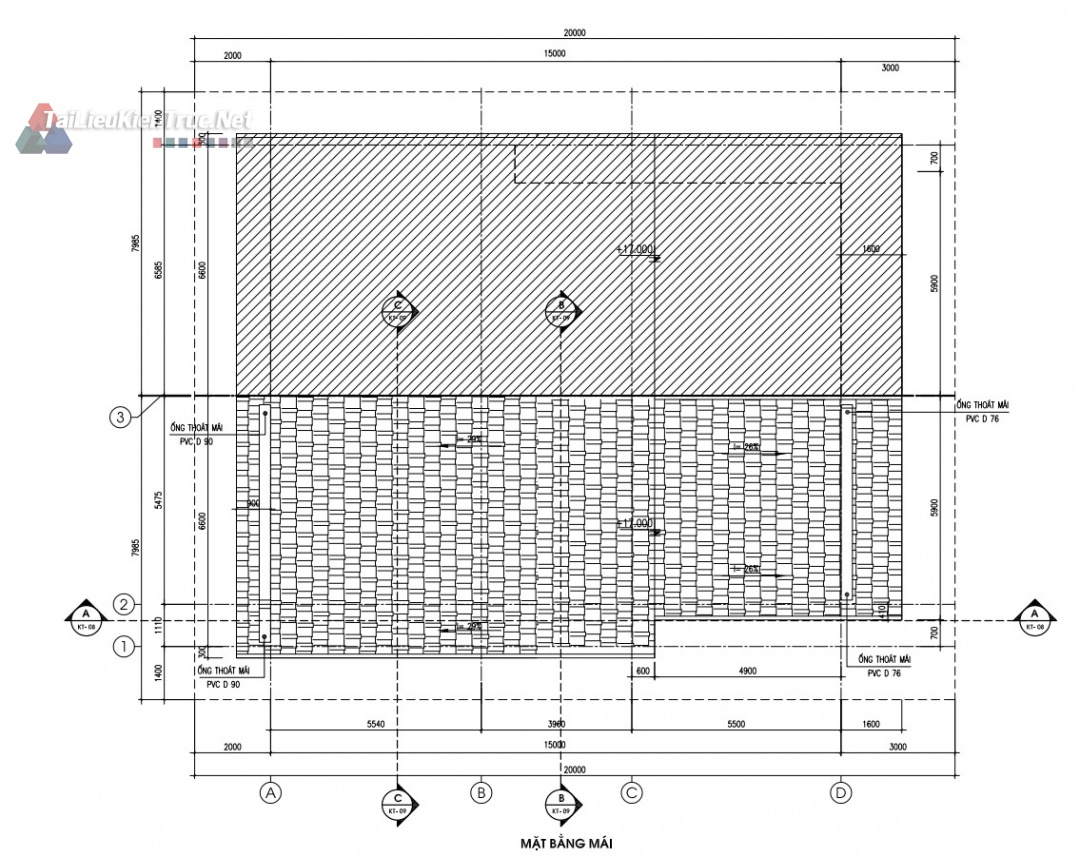

Hồ Sơ Bản Vẽ Kết Cấu

Điểm nổi bật của bộ hồ sơ này là sự đầy đủ và đồng bộ. File tải về sẽ bao gồm cả các hạng mục thiết yếu sau:

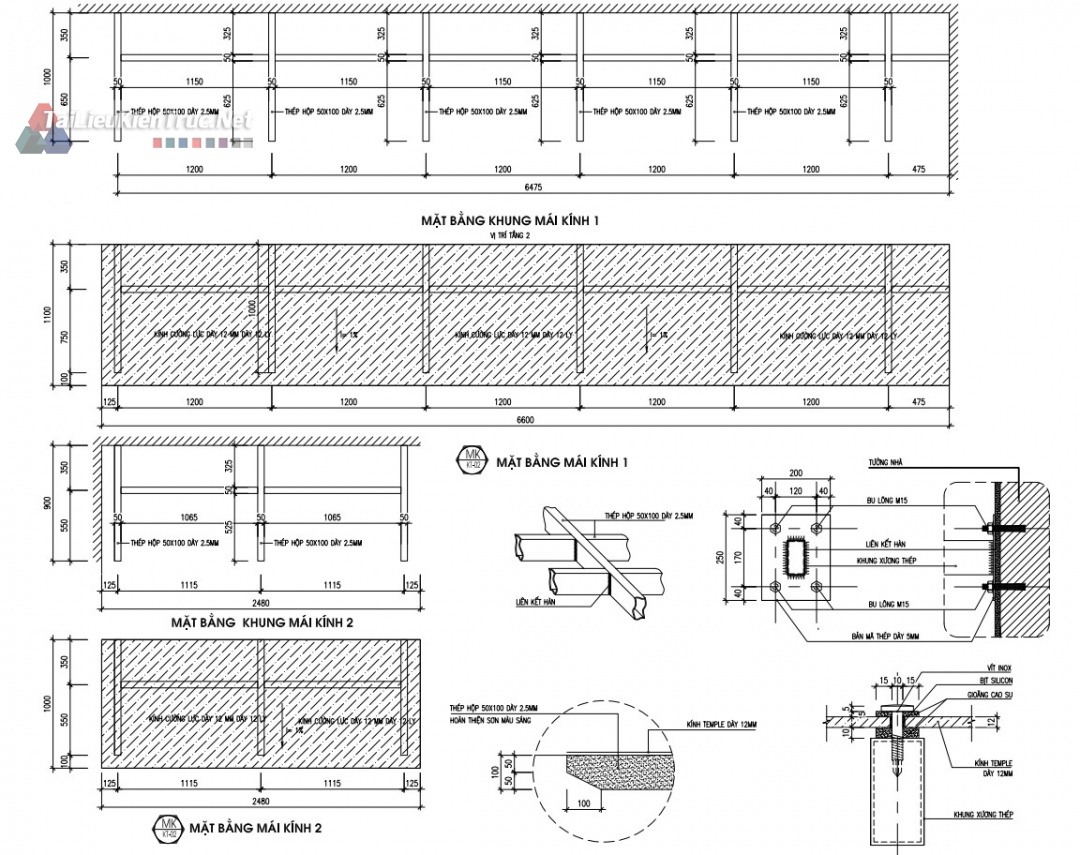

Hồ sơ kết cấu: Cung cấp đầy đủ các bản vẽ về giải pháp móng, hệ thống cột, dầm, sàn các tầng. Đây là cơ sở quan trọng để đảm bảo sự bền vững và an toàn cho công trình.

Tại Sao Bộ Hồ Sơ Này Là Tài Liệu Tham Khảo Quý Giá?

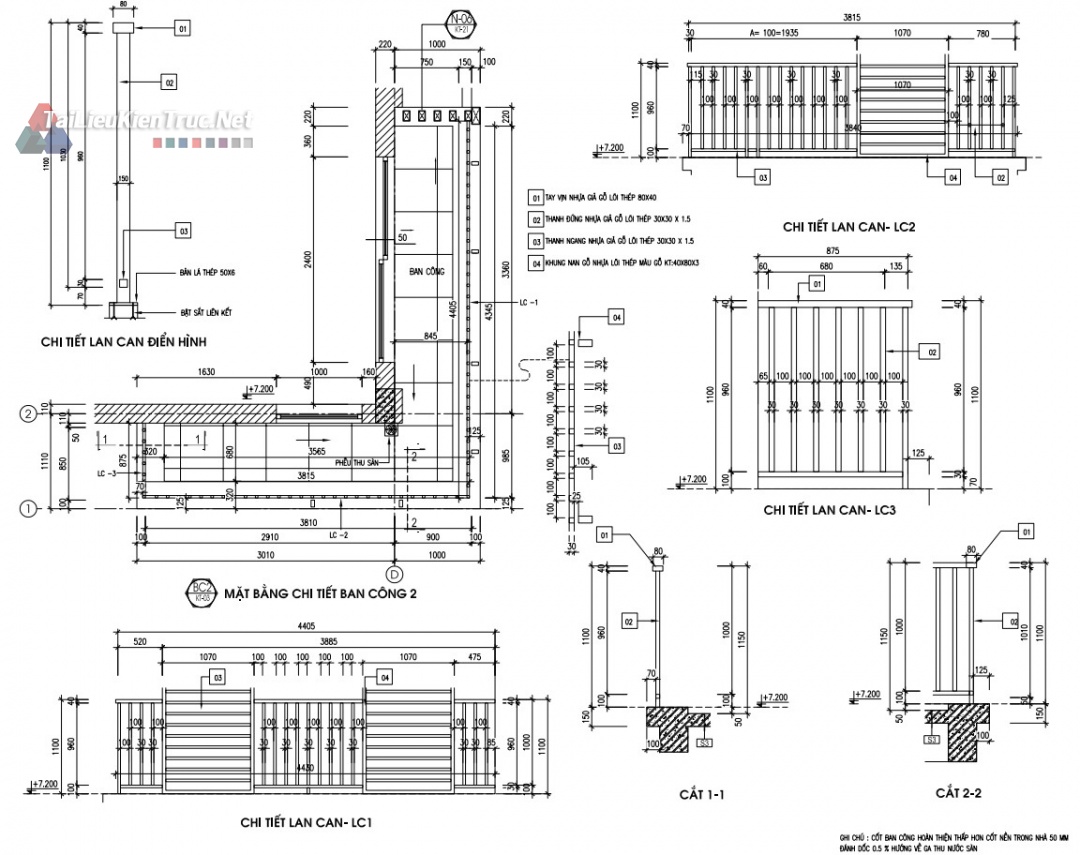

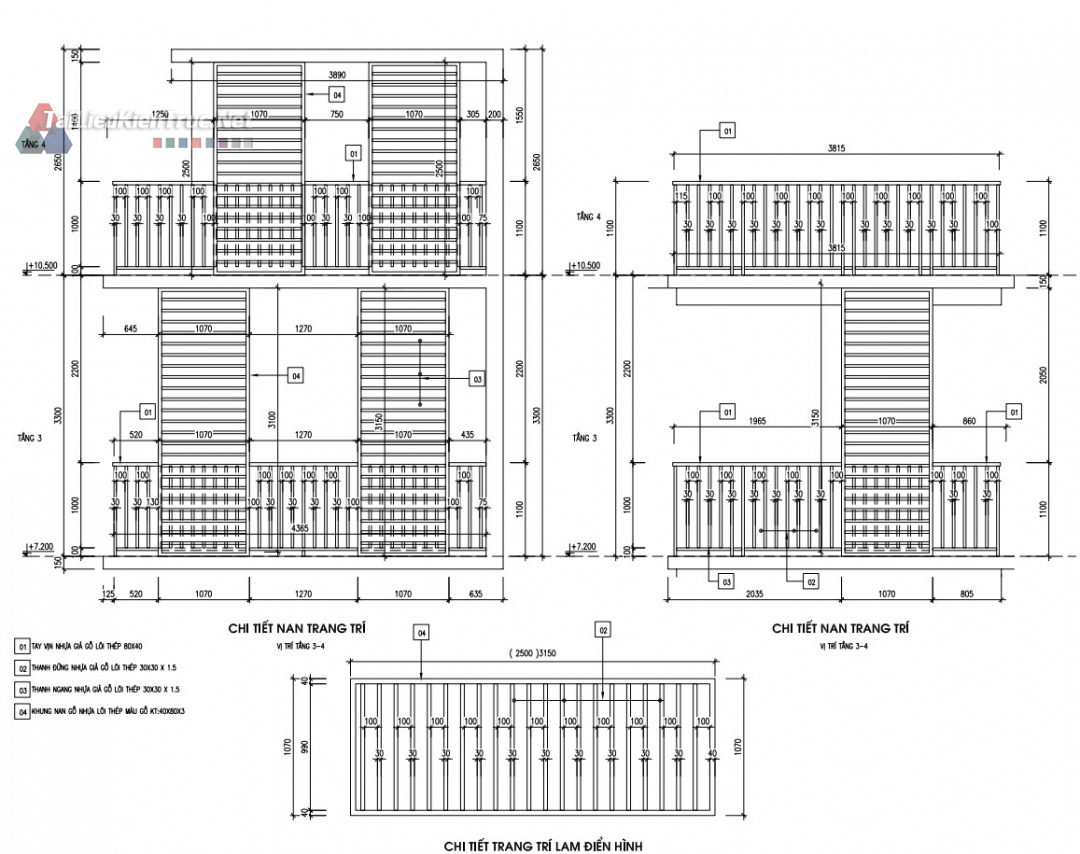

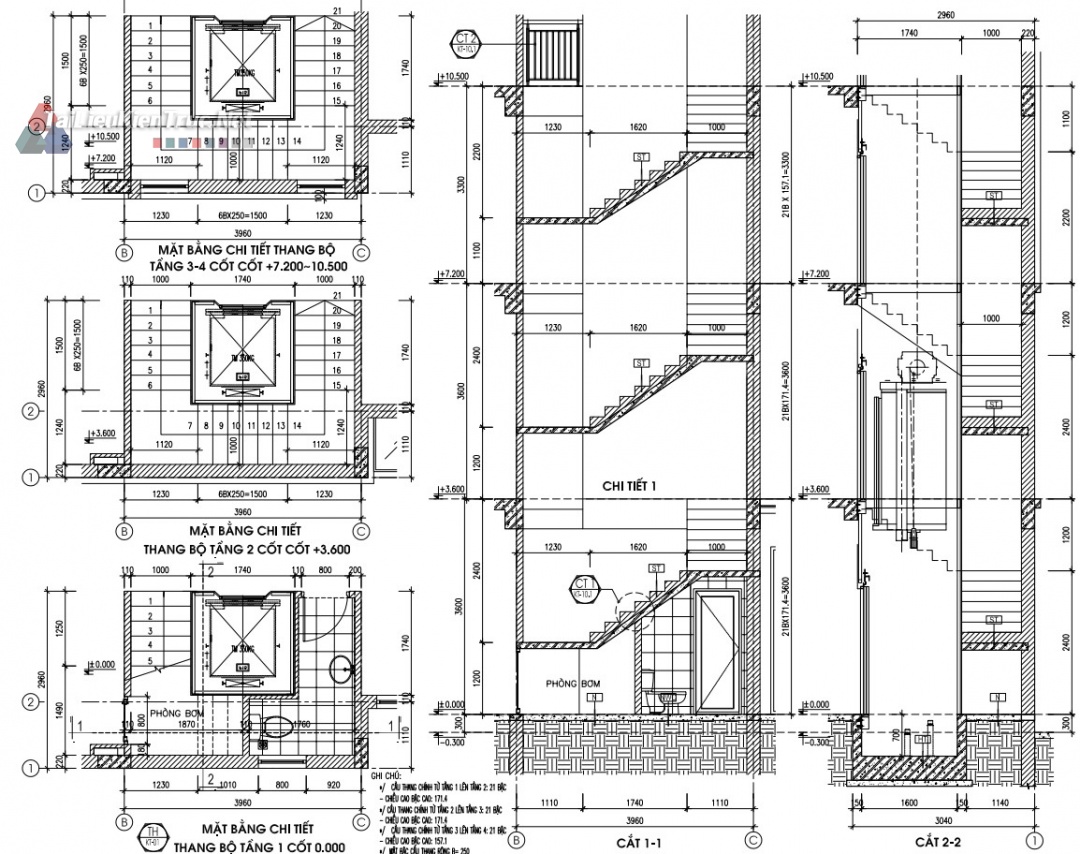

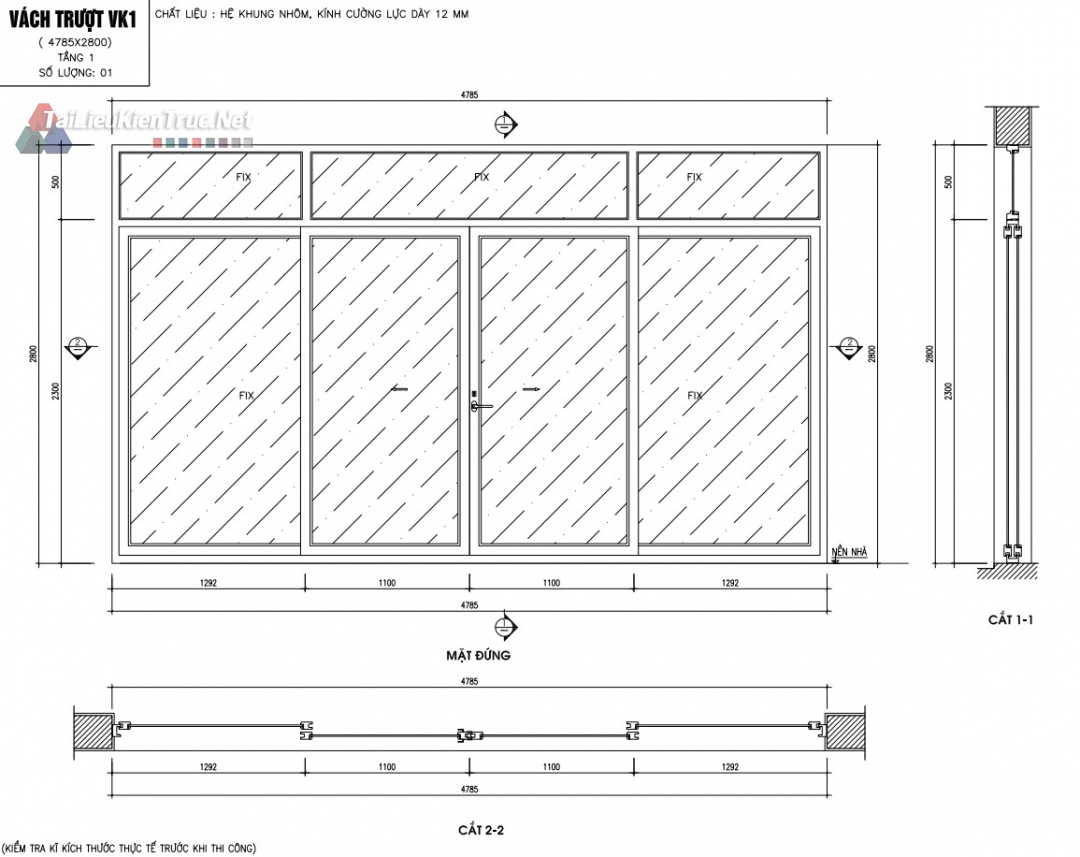

Dành cho Kiến trúc sư & Kỹ sư: Đây là một ví dụ điển hình về cách tổ chức không gian và triển khai kỹ thuật cho loại hình biệt thự phố. Bạn có thể tham khảo các giải pháp xử lý giao thông, thông gió, chiếu sáng và chi tiết cấu tạo.

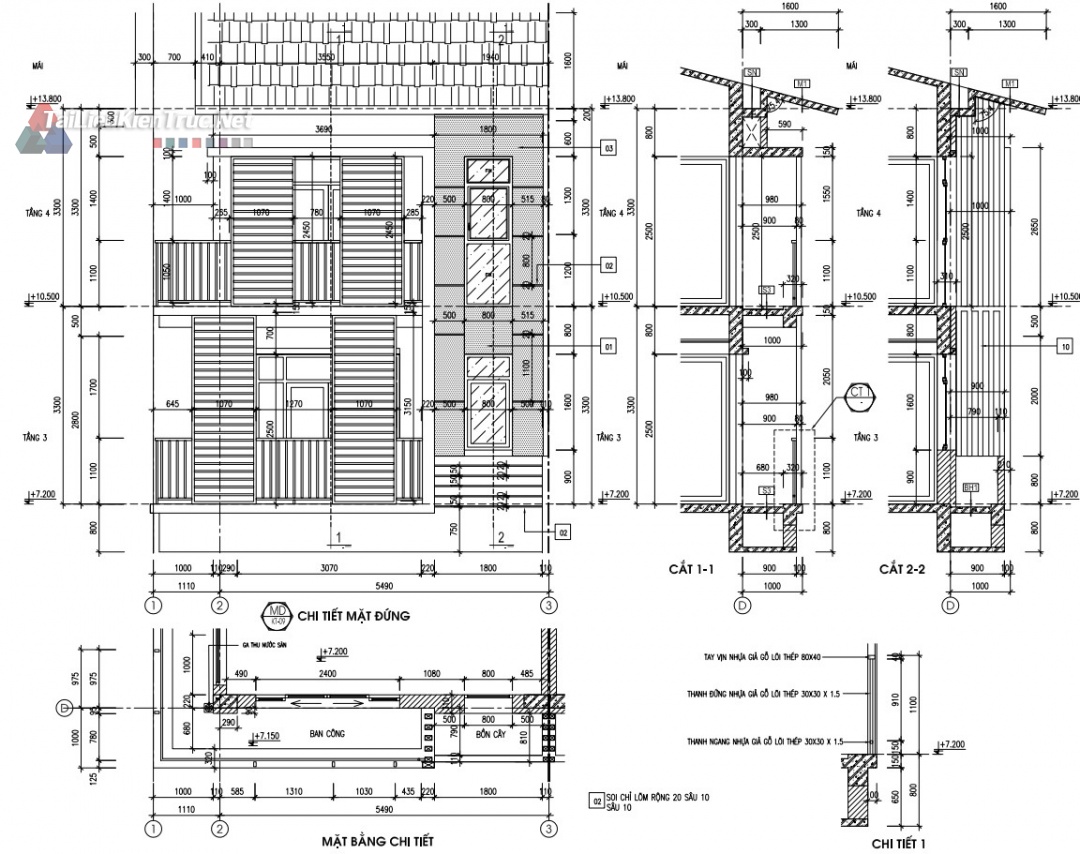

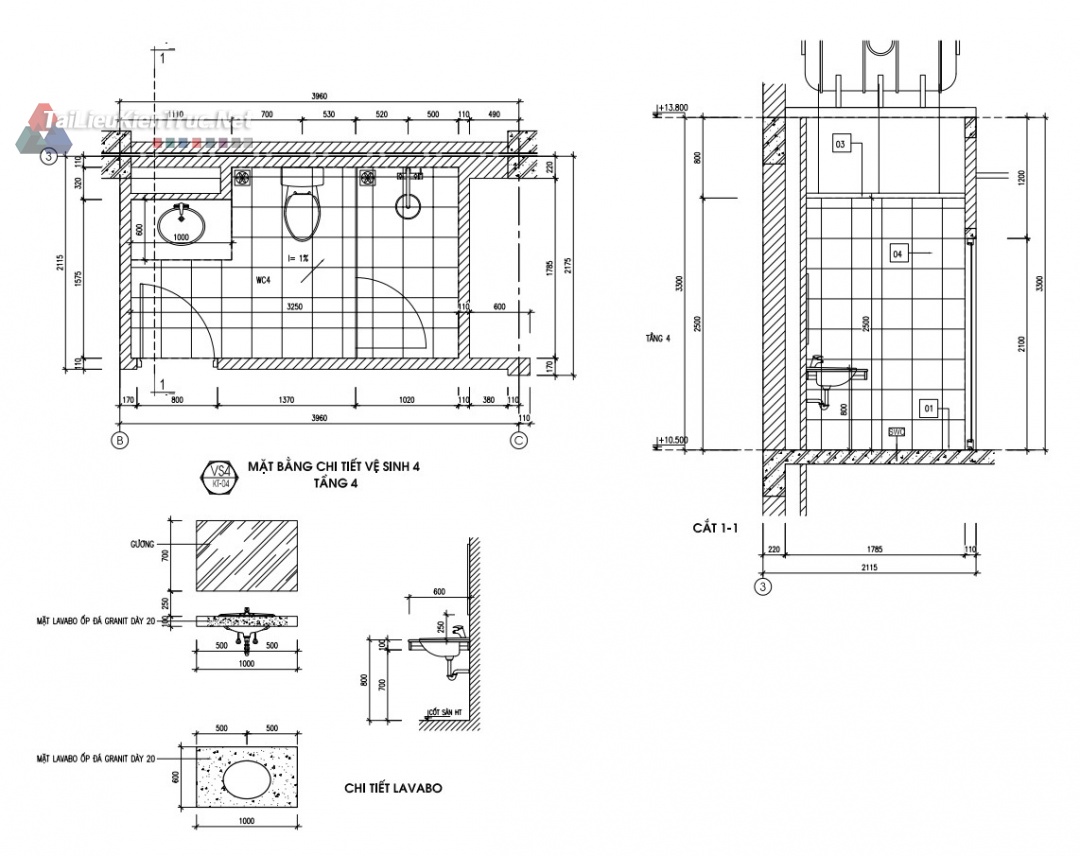

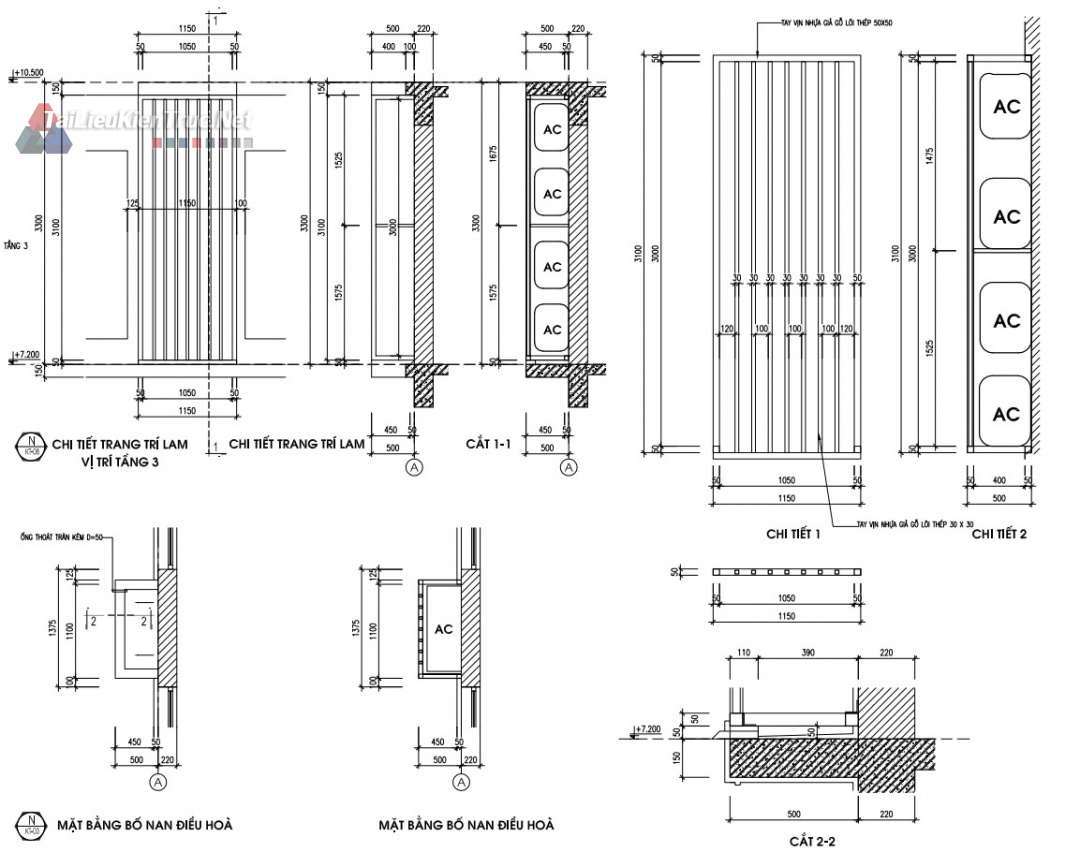

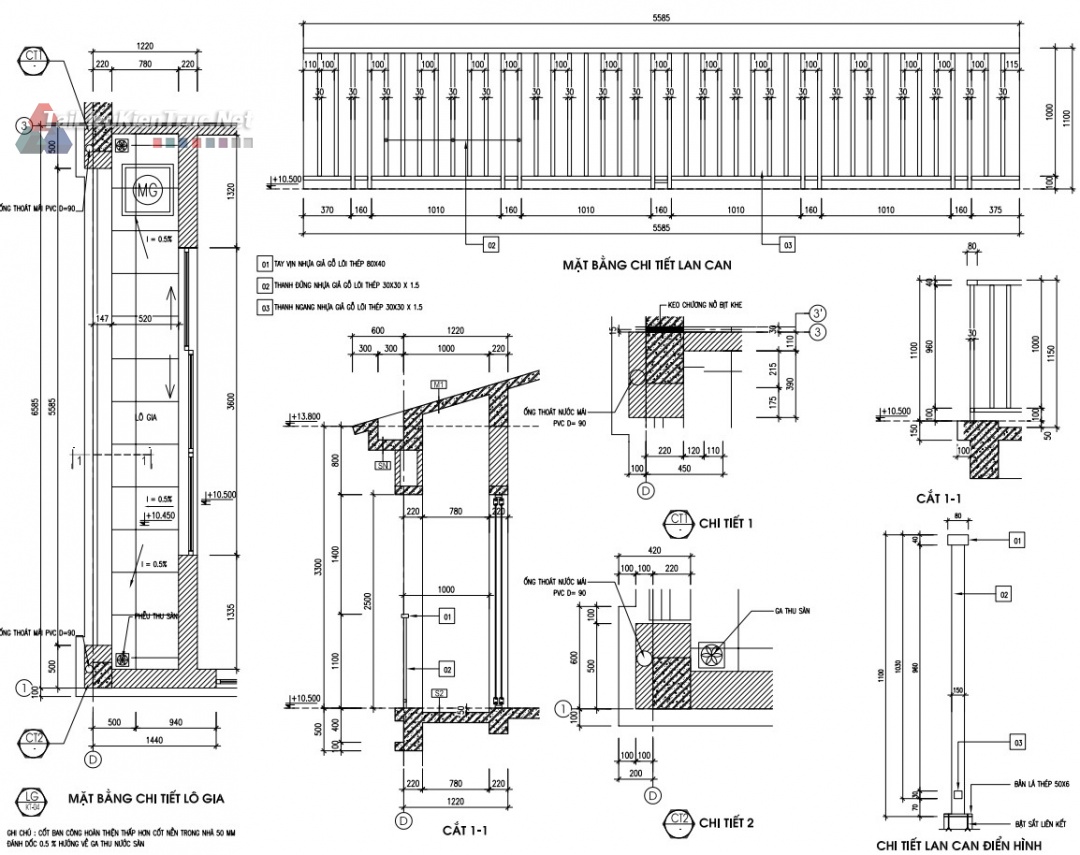

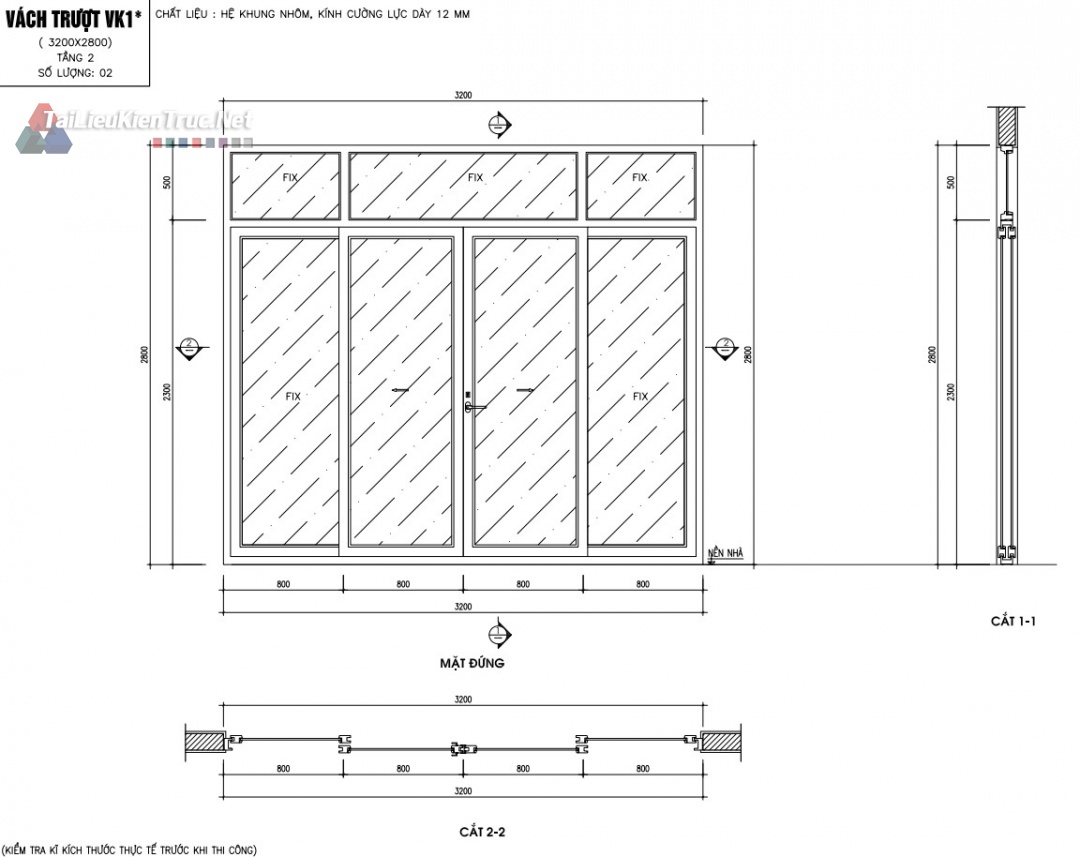

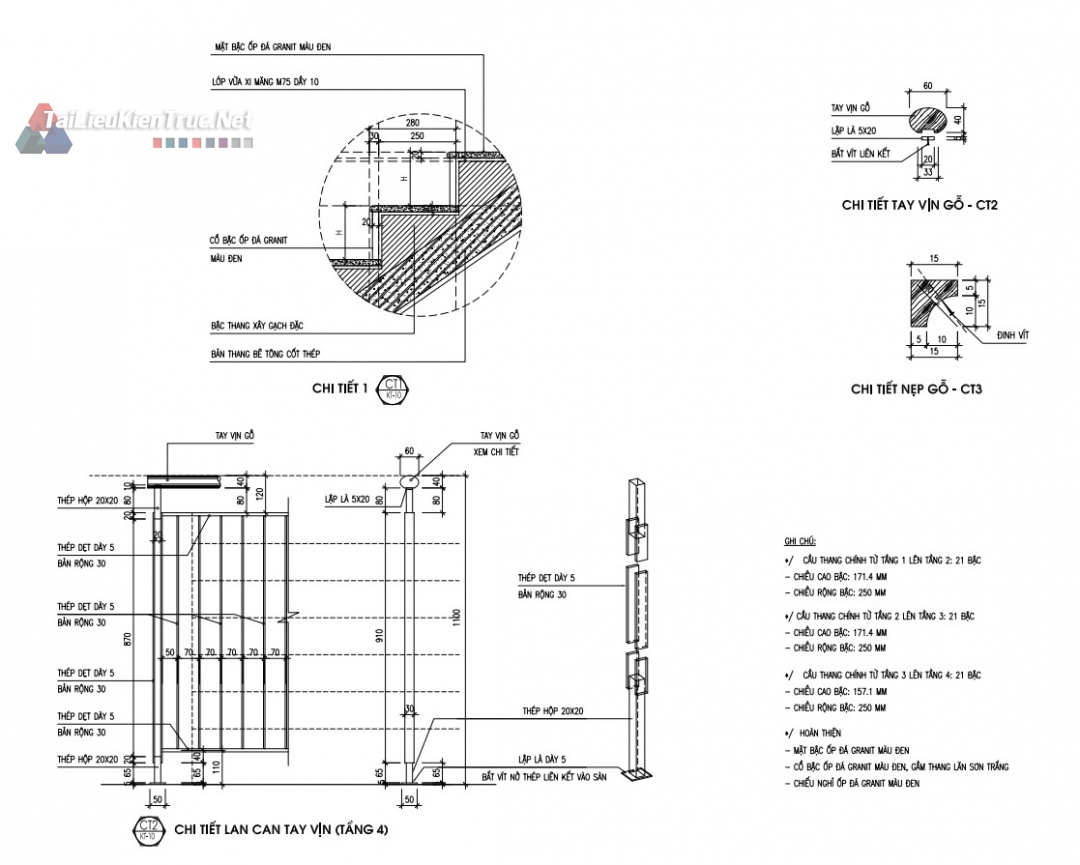

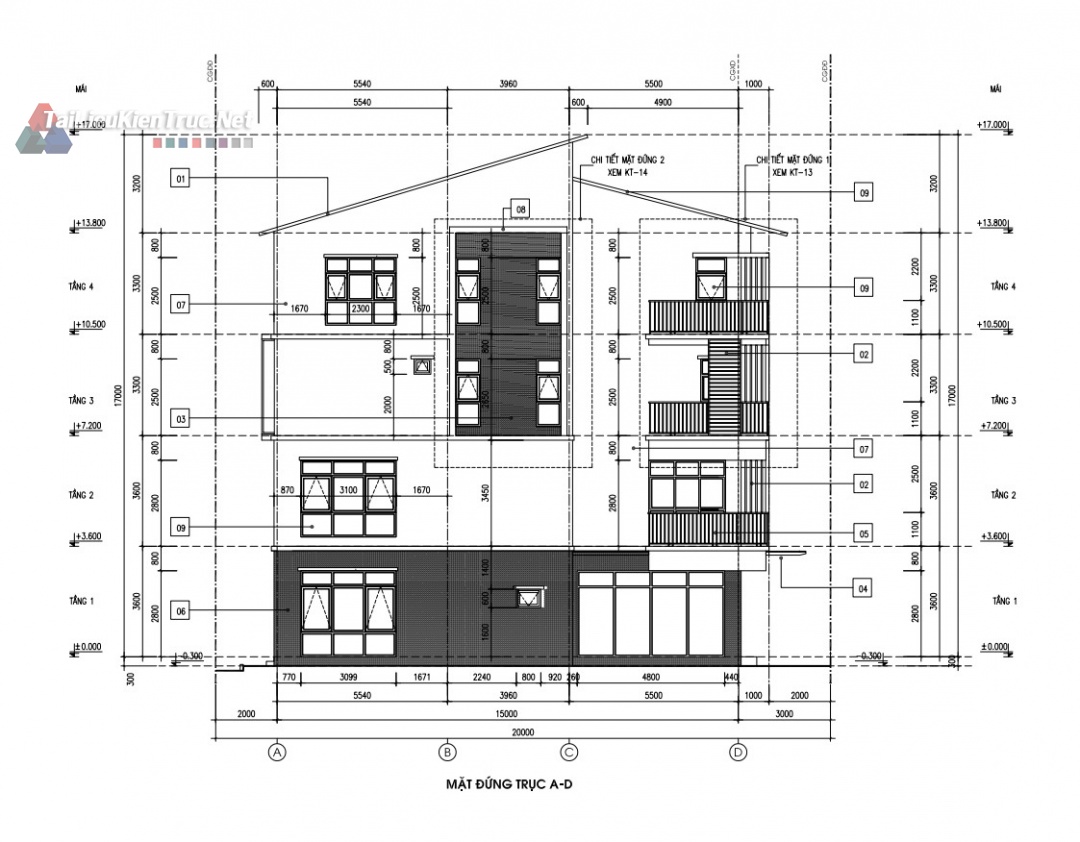

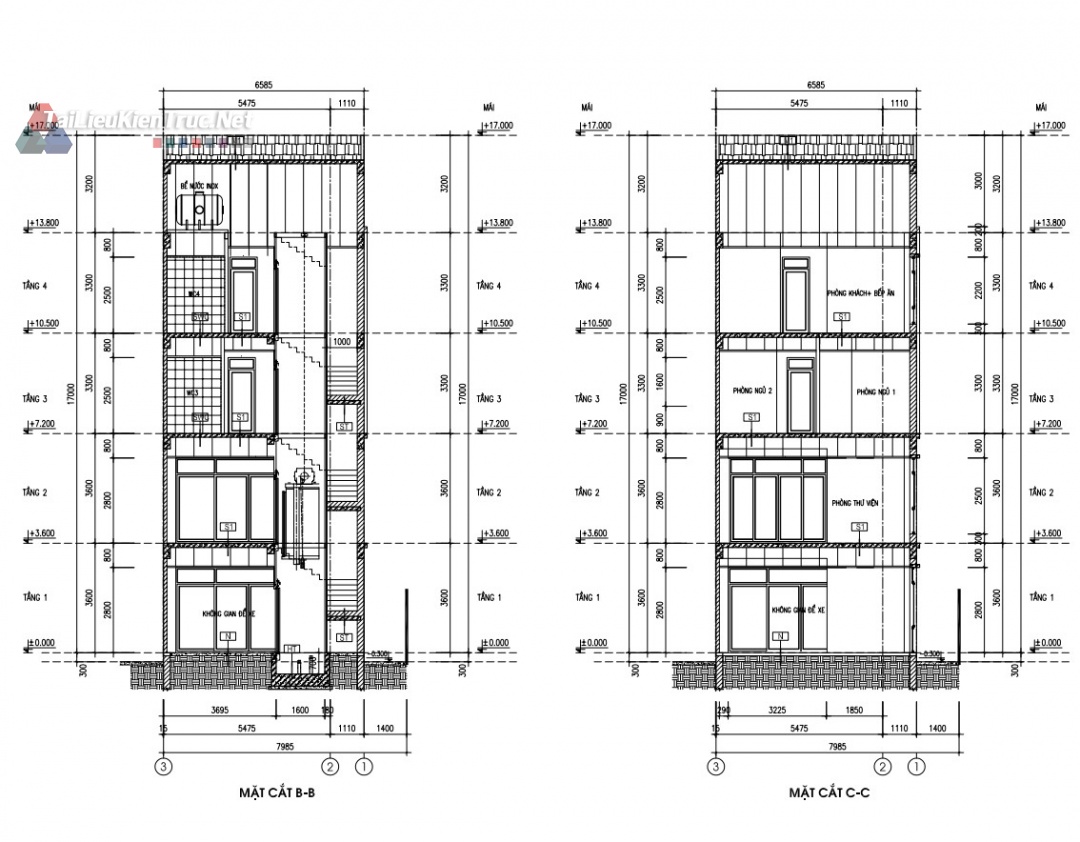

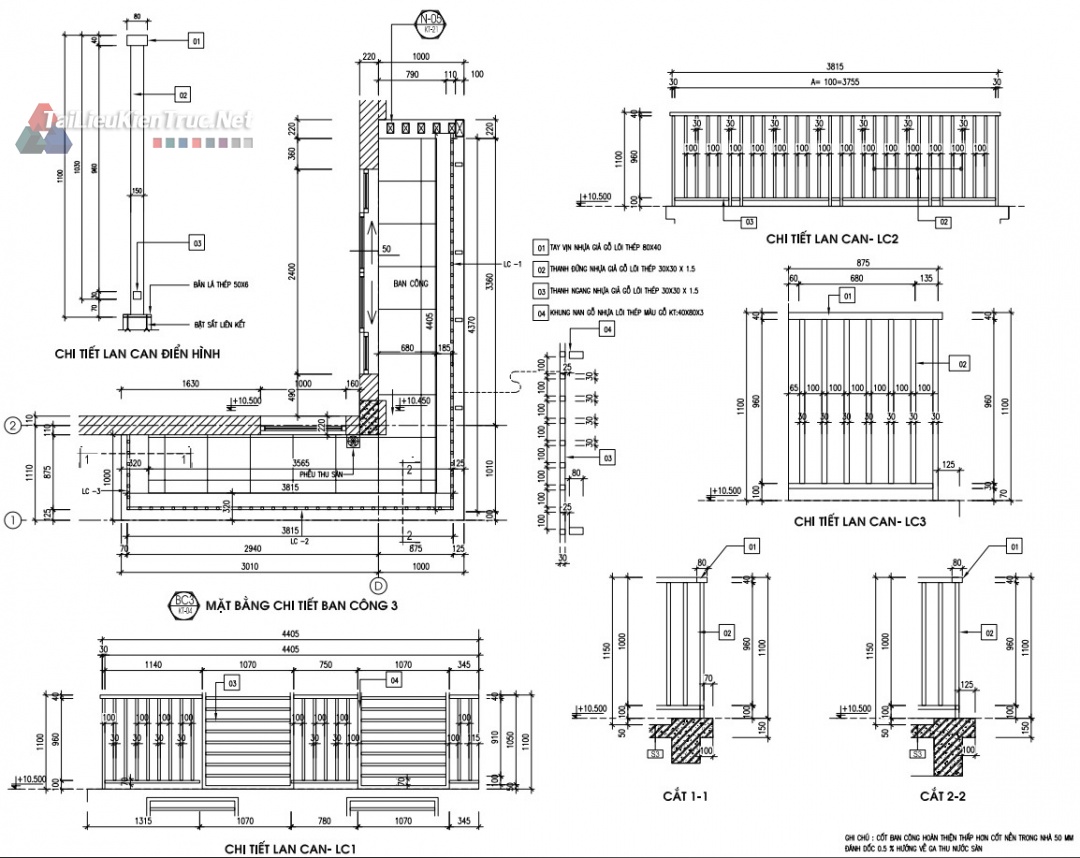

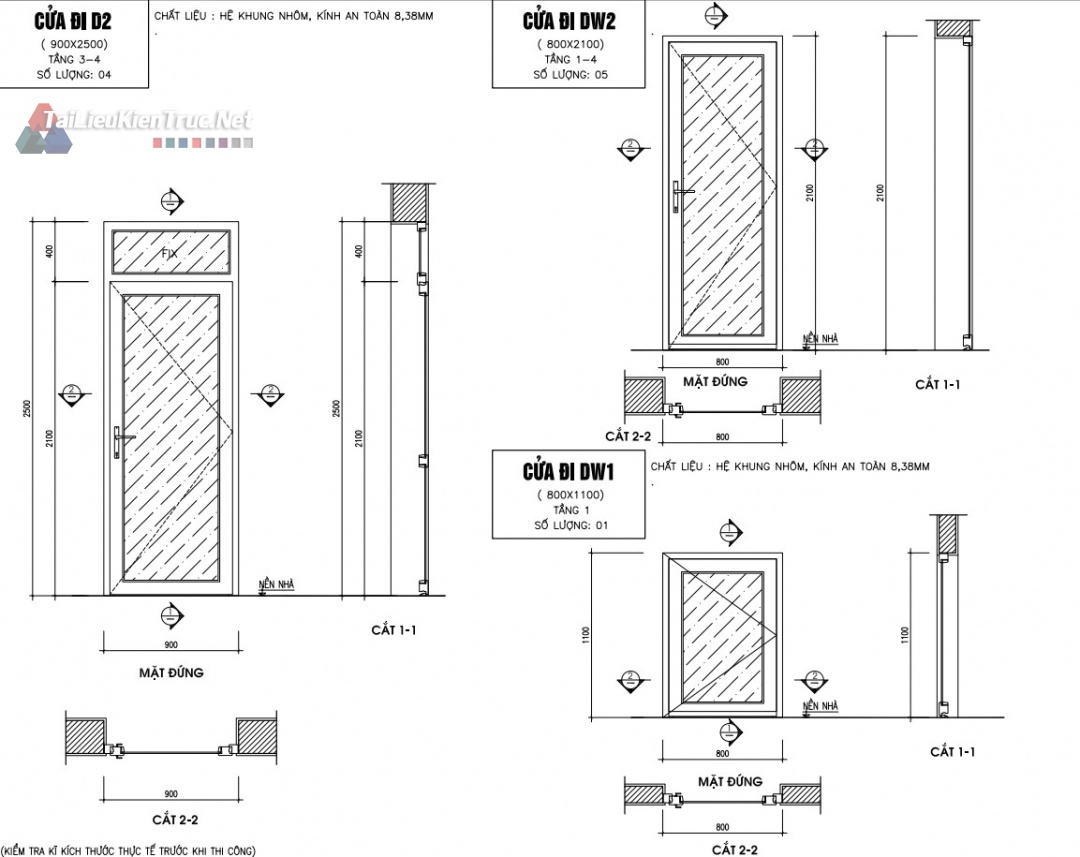

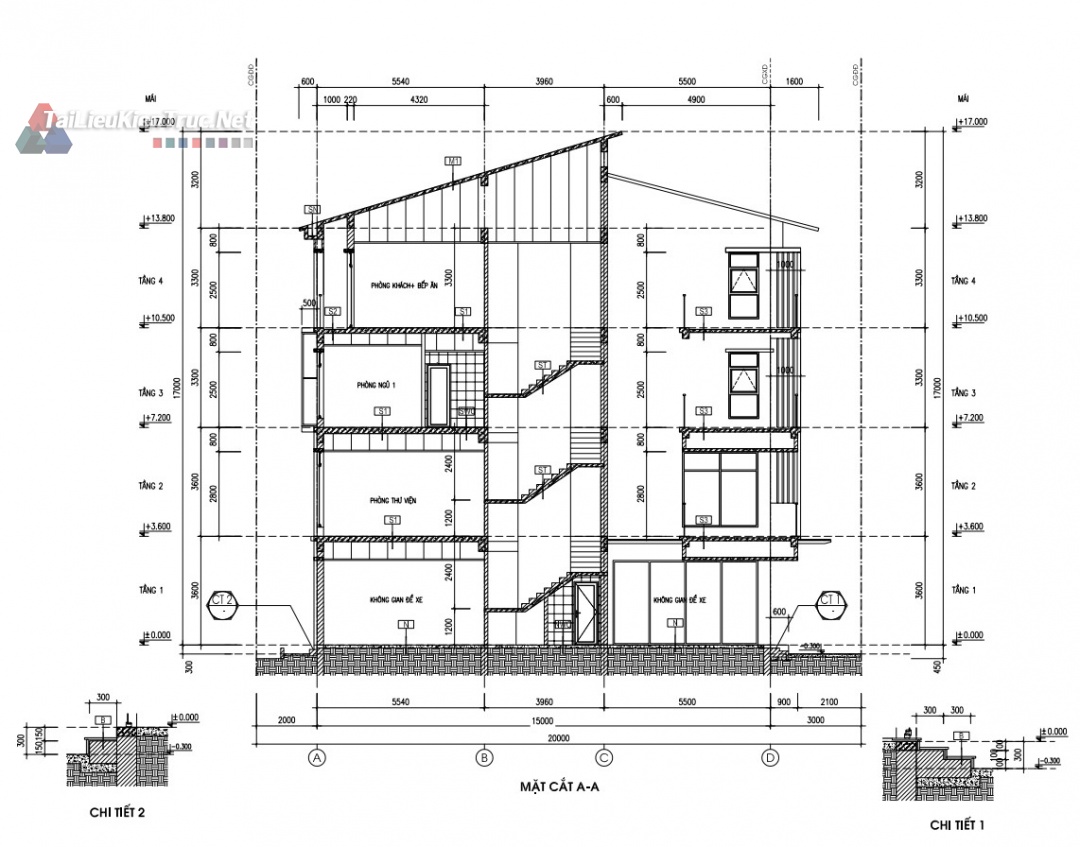

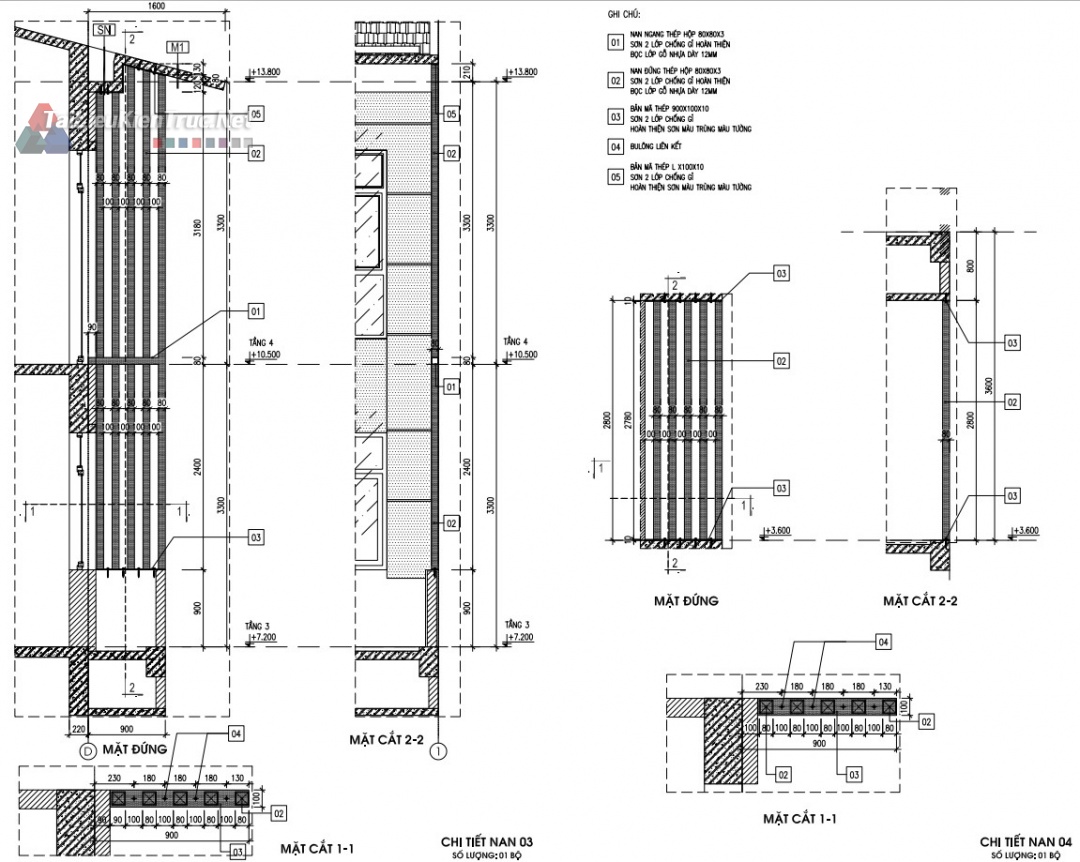

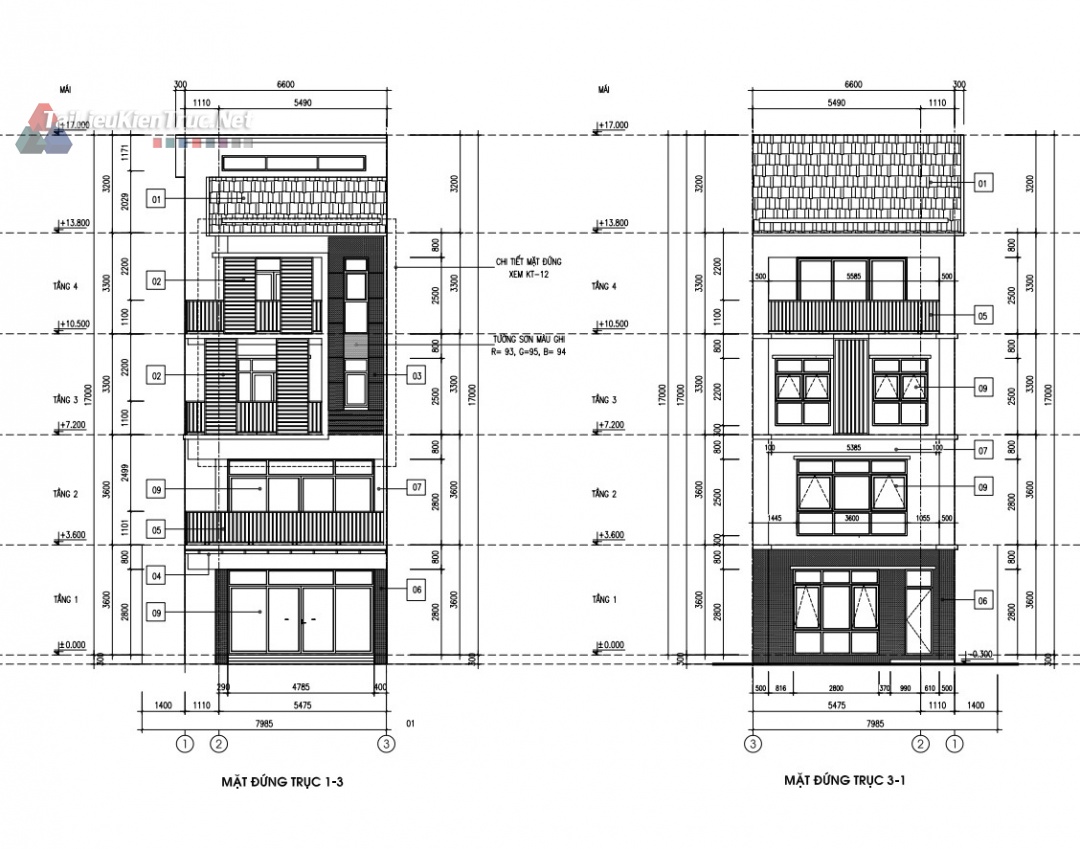

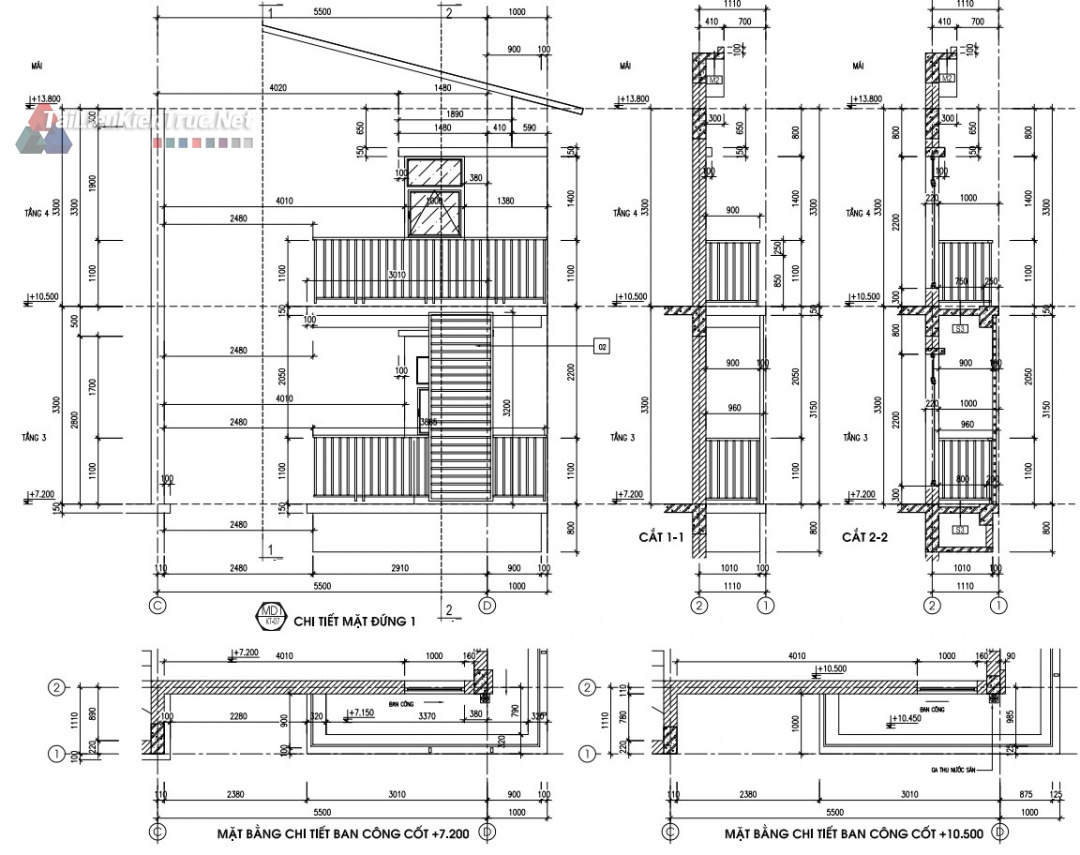

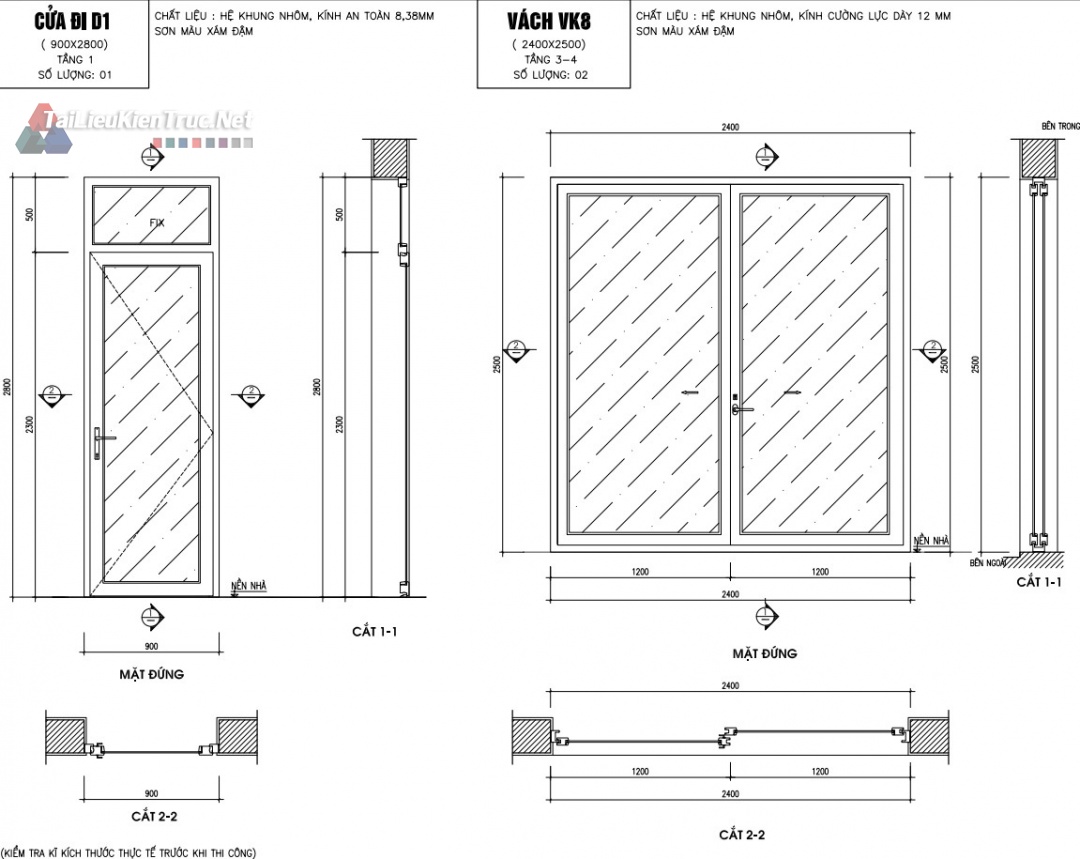

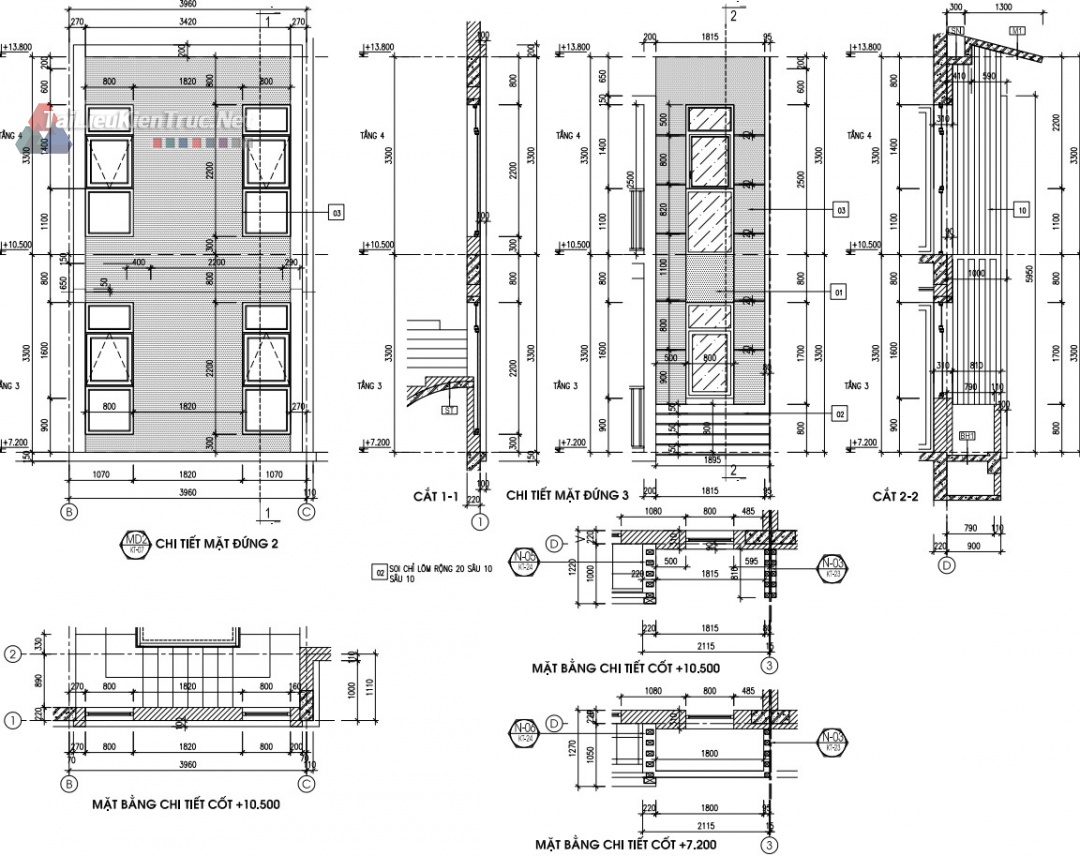

Dành cho Sinh viên kiến trúc: Bộ hồ sơ là một case study hoàn chỉnh, giúp bạn hình dung rõ nét quá trình từ bản vẽ mặt bằng công năng đến triển khai các bản vẽ mặt đứng, mặt cắt và chi tiết kỹ thuật thi công.

Tải Về File AutoCAD (.dwg) Đầy Đủ

Chúng tôi cung cấp toàn bộ hồ sơ thiết kế này ở định dạng file AutoCAD (.dwg). Bạn có thể dễ dàng chỉnh sửa, tham khảo và sử dụng cho các mục đích học tập, nghiên cứu của mình.

Bộ hồ sơ tải về sẽ bao gồm:
