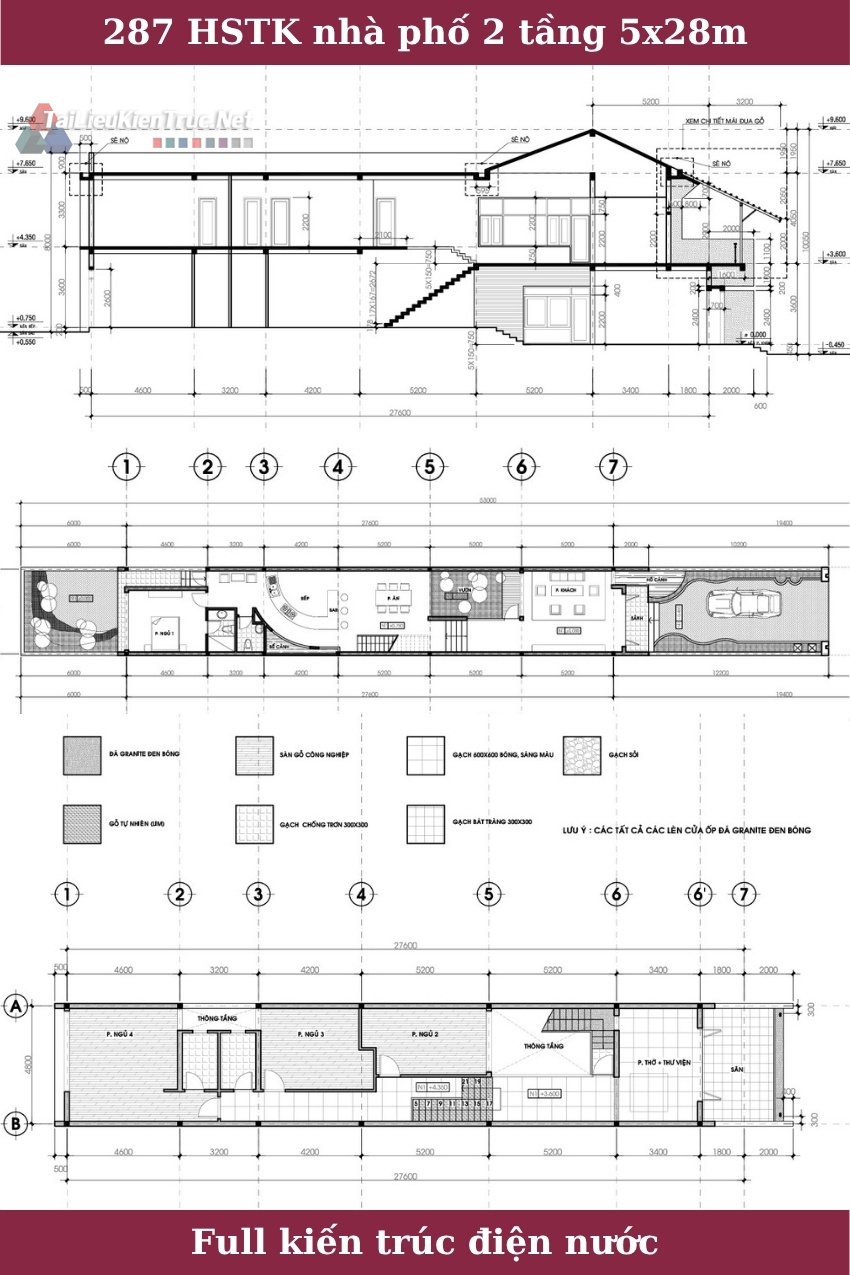

287 Hồ sơ thiết kế nhà phố 2 tầng 5x28m full kiến trúc điện nước

Tải Trọn Bộ Hồ Sơ Thiết Kế Nhà Phố 2 Tầng 4.8x27.6m Hiện Đại (CAD Kiến Trúc + Điện Nước)

Với những lô đất có đặc điểm hẹp về chiều ngang nhưng sở hữu chiều sâu lớn (thường gọi là nhà ống), việc thiết kế để đảm bảo không gian sống thoáng đãng và đủ sáng là một thách thức. Tailieukientruc.net xin giới thiệu một giải pháp thiết kế xuất sắc qua bộ hồ sơ nhà phố 2 tầng hiện đại, kích thước 4.8x27.6m.

Bản thiết kế này tận dụng tối đa chiều sâu, bố trí công năng thông minh và đặc biệt chú trọng đến việc đưa ánh sáng tự nhiên và cây xanh vào nhà thông qua các khoảng thông tầng và sân trong. Hồ sơ đi kèm file CAD kiến trúc và điện nước đầy đủ, là tài liệu tham khảo giá trị để bạn triển khai thi công.

Thông tin tổng quan dự án

• Loại hình: Nhà phố (Nhà ống)

• Kích thước lô đất: 4.8m x 27.6m

• Quy mô: 2 Tầng + Mái

• Phong cách kiến trúc: Hiện đại

• Công năng chính: 4 Phòng ngủ, Phòng khách, Bếp ăn, Phòng thờ kết hợp thư viện, Sân trong, Giếng trời.

• Định dạng hồ sơ: File PDF (xem trước) và File AutoCAD (.dwg) đầy đủ phần kiến trúc và bố trí điện nước (khi tải về).

Phân tích chi tiết công năng các tầng

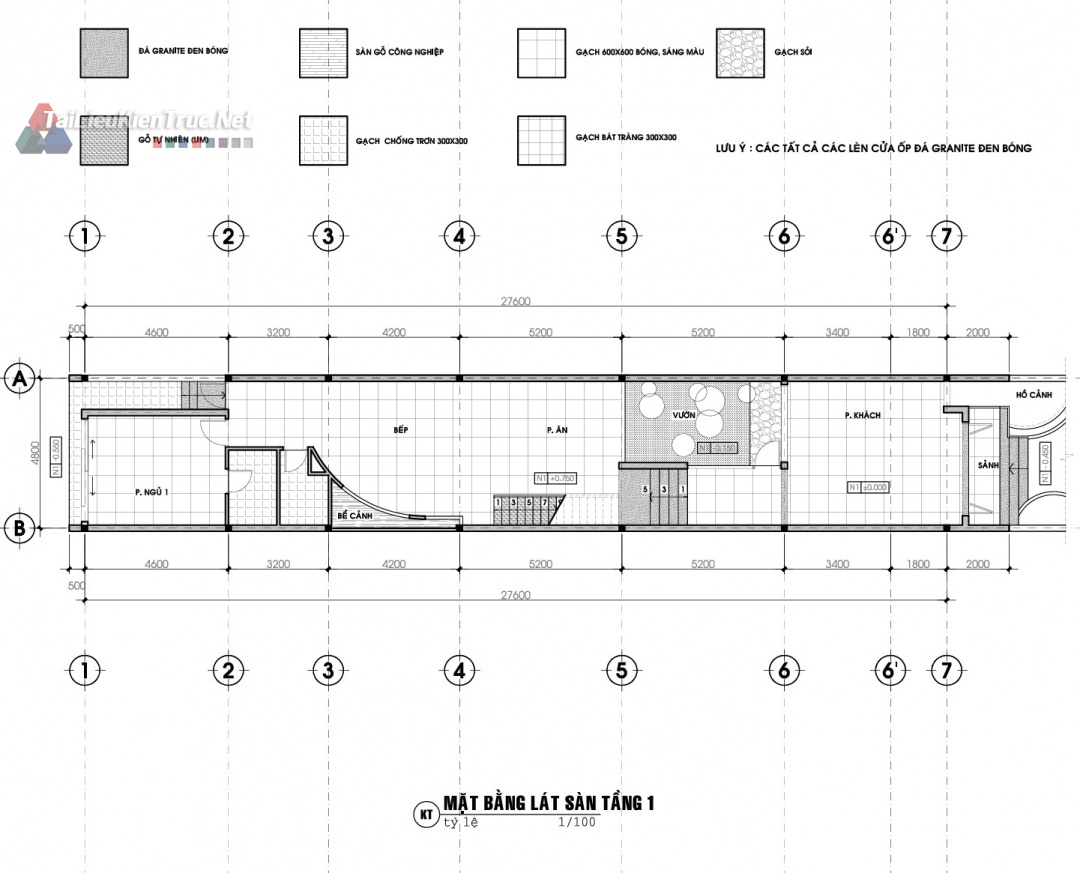

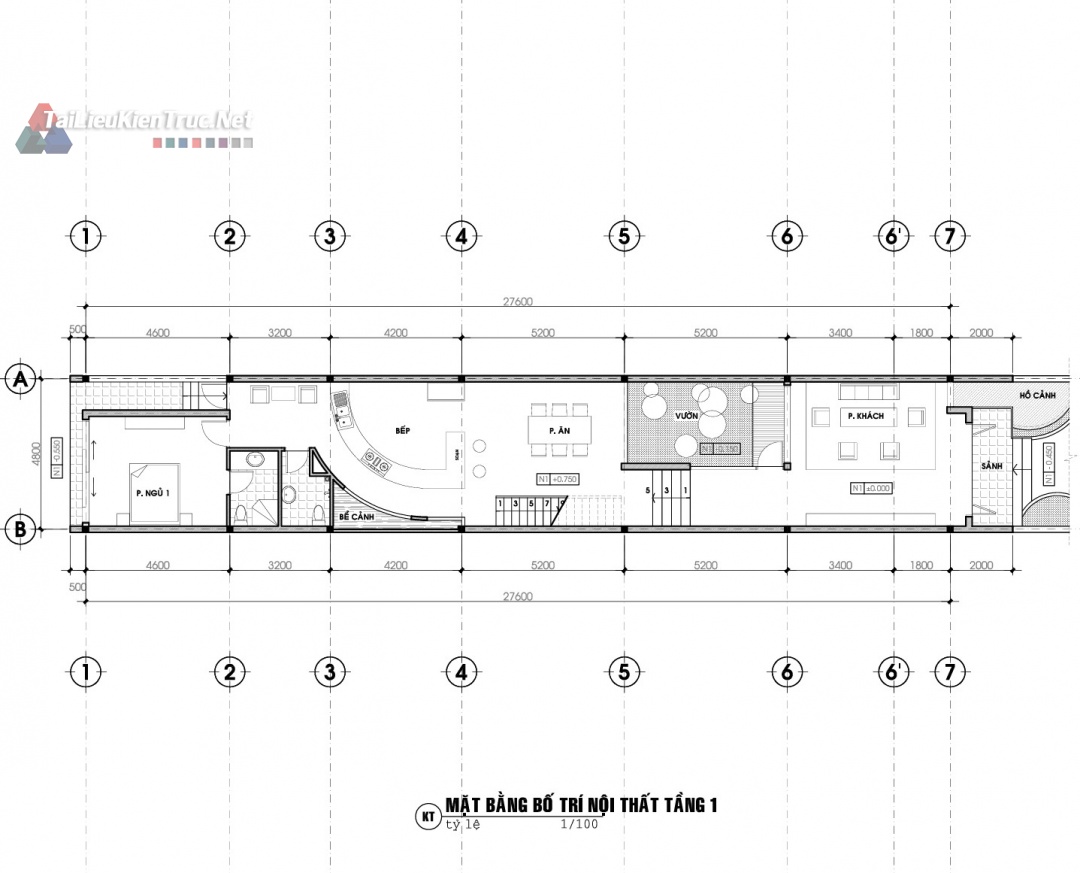

Mặt bằng Tầng 1 (Trệt)

Tầng 1 được thiết kế theo một trục thẳng, kết nối các không gian chung và riêng một cách mạch lạc, đồng thời xen kẽ các yếu tố thiên nhiên.

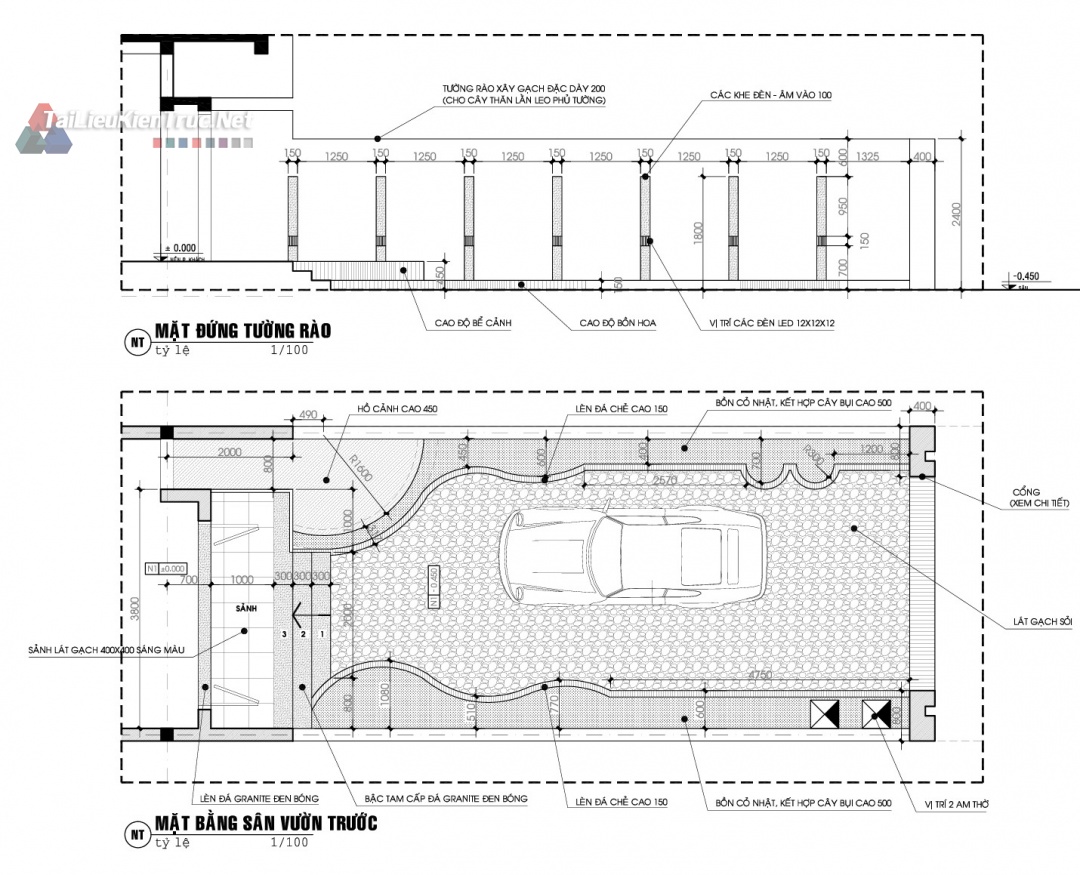

• Phía trước: Bố trí một hồ cảnh nhỏ và sảnh vào.

• Phòng khách: Không gian tiếp khách rộng rãi, được bố trí ngay sau sảnh.

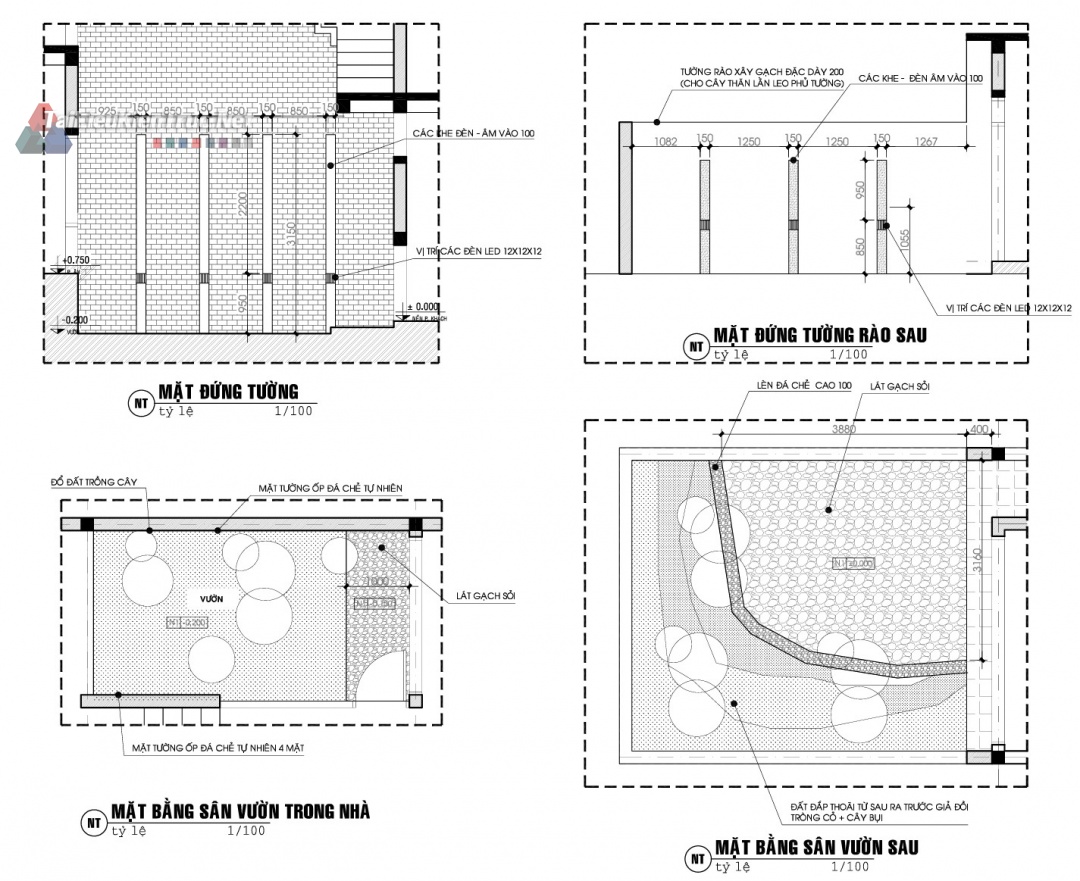

• Sân trong (Vườn): "Trái tim" của tầng 1 là một khoảng vườn nhỏ ngay giữa nhà, giúp điều hòa không khí và mang lại ánh sáng cho khu vực bếp, ăn.

• Phòng ăn và Bếp: Nằm liền kề khoảng vườn, tạo không gian ẩm thực ấm cúng và thoáng đãng.

• Phòng ngủ 1: Được bố trí ở phía sau cùng để đảm bảo sự yên tĩnh và riêng tư, có nhà vệ sinh riêng.

• Bể cảnh: Một bể cảnh nhỏ được đặt cạnh khu vực bếp, tăng thêm yếu tố sinh động.

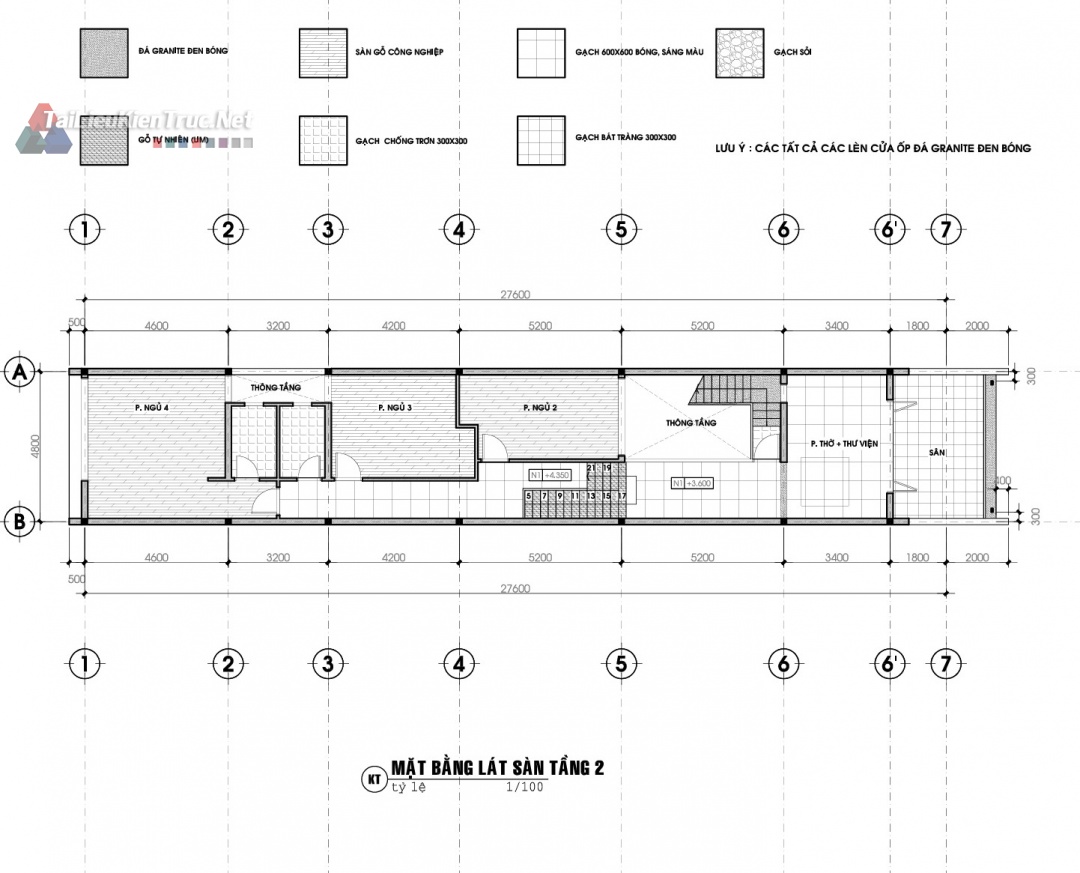

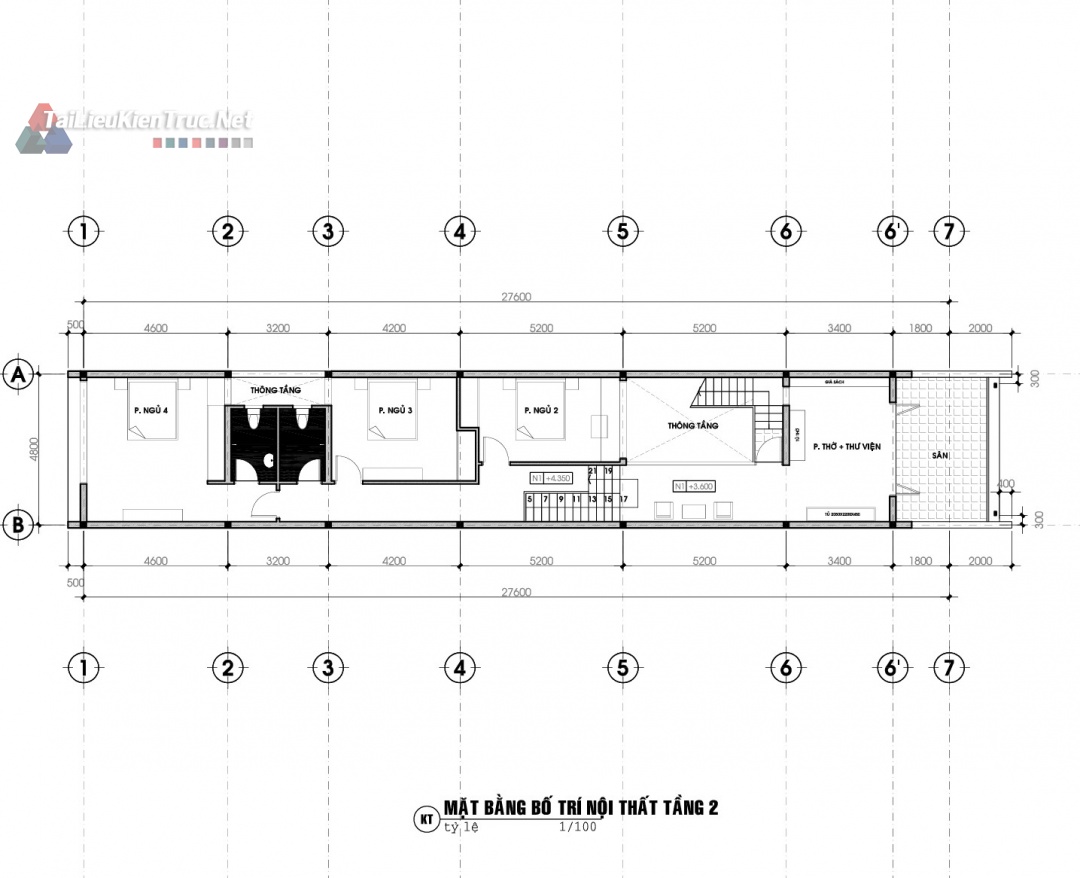

Mặt bằng Tầng 2

Tầng 2 là không gian nghỉ ngơi và sinh hoạt riêng tư chính, được tối ưu ánh sáng nhờ hai khoảng thông tầng lớn.

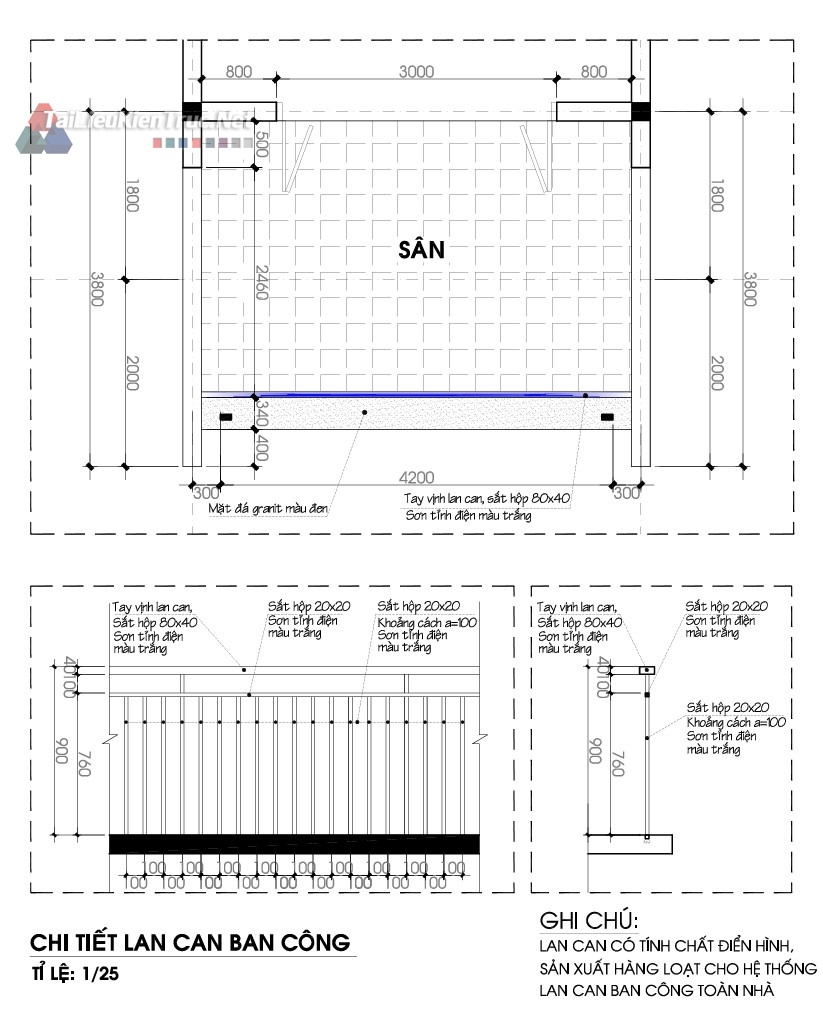

• Phòng thờ và Thư viện: Đặt ở phía trước, có cửa lớn mở ra ban công, đảm bảo sự trang nghiêm và thoáng đãng.

• Phòng ngủ 2, 3 và 4: Ba phòng ngủ được bố trí dọc theo thân nhà, hưởng lợi từ ánh sáng của các khoảng thông tầng.

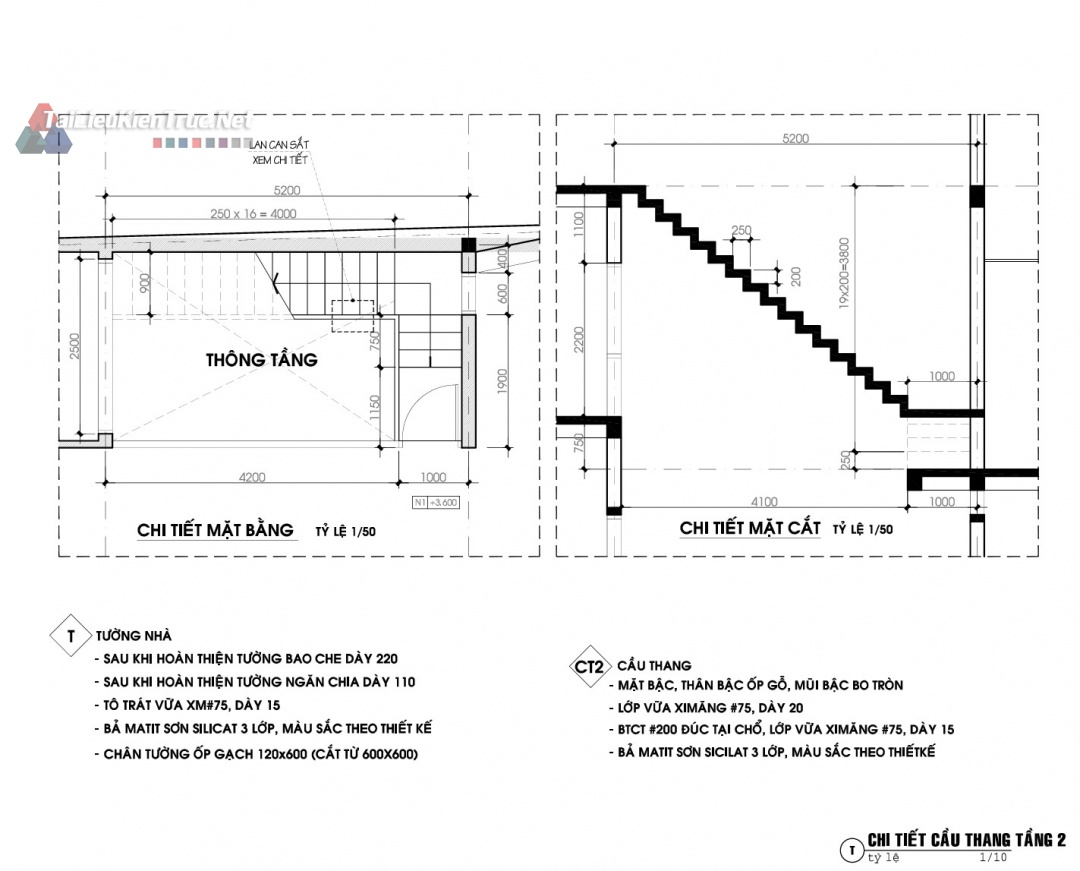

• Thông tầng (Giếng trời): Hai khu vực thông tầng được bố trí khéo léo, một ở khu vực cầu thang và một ở gần các phòng ngủ sau, đảm bảo tất cả các phòng đều nhận được ánh sáng tự nhiên.

Điểm nhấn kiến trúc và thiết kế

• Giải pháp thông gió và chiếu sáng: Điểm đắt giá nhất của thiết kế này là việc sử dụng các khoảng sân trong, thông tầng và mái kính trượt lấy sáng để khắc phục nhược điểm của nhà ống. Điều này giúp không gian bên trong luôn ngập tràn ánh sáng và không khí trong lành.

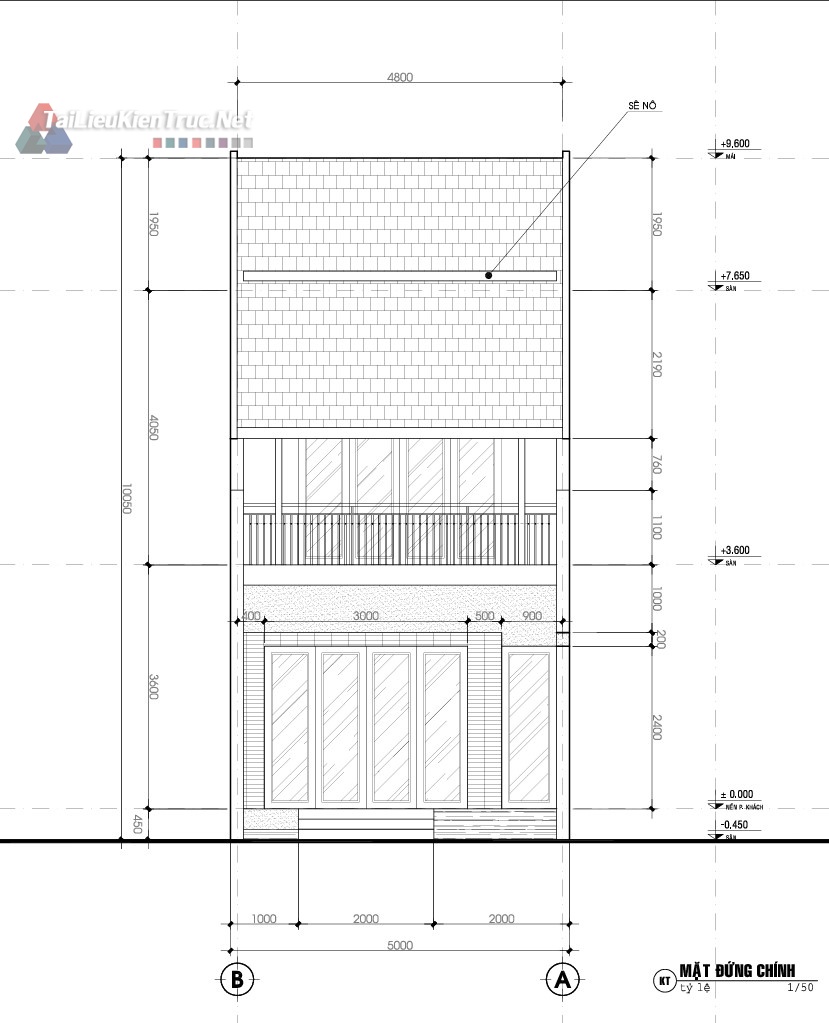

• Kiến trúc mặt tiền: Mặt tiền mang phong cách hiện đại, khỏe khoắn với các hình khối vuông vức, sử dụng vật liệu gạch ốp kết hợp với các mảng kính lớn.

• Vật liệu đa dạng: Thiết kế sử dụng đa dạng các loại vật liệu hoàn thiện, tạo nên các không gian với cảm giác khác nhau: sàn gỗ công nghiệp cho phòng ngủ, đá Granite đen bóng ở một số khu vực, gạch men 600x600 sáng màu cho không gian chung và gạch Bát Tràng truyền thống cho các khu vực ngoại thất.

Hồ sơ thiết kế bạn sẽ nhận được

Khi tải về, bộ hồ sơ sẽ bao gồm:

• File AutoCAD (.dwg) phần Kiến trúc đầy đủ:

  • Các mặt bằng bố trí nội thất, mặt bằng lát sàn.

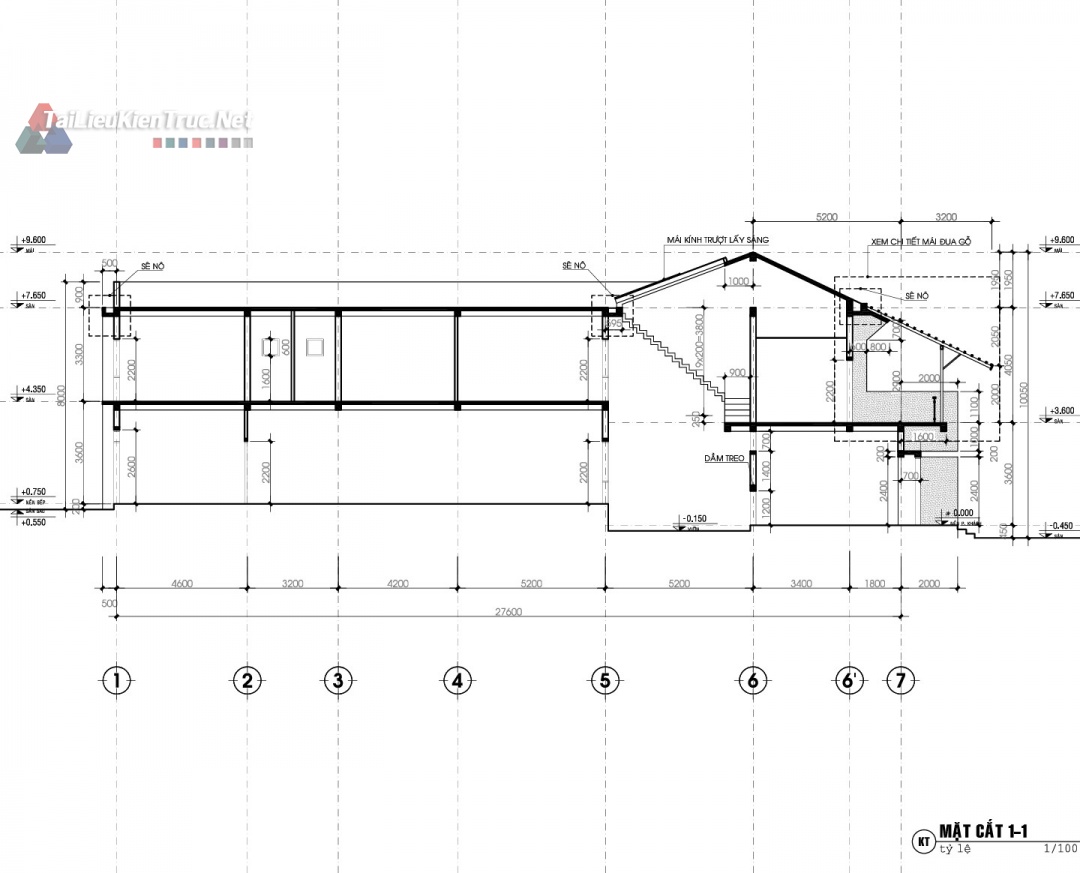

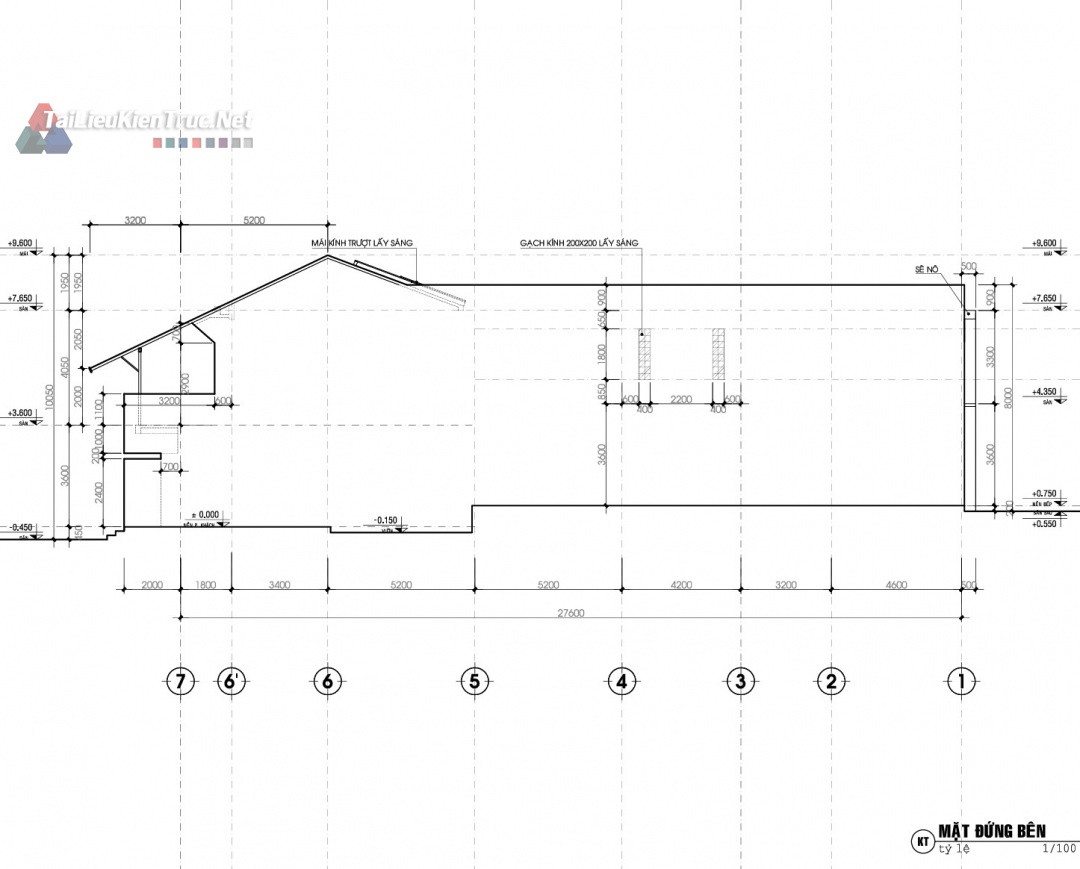

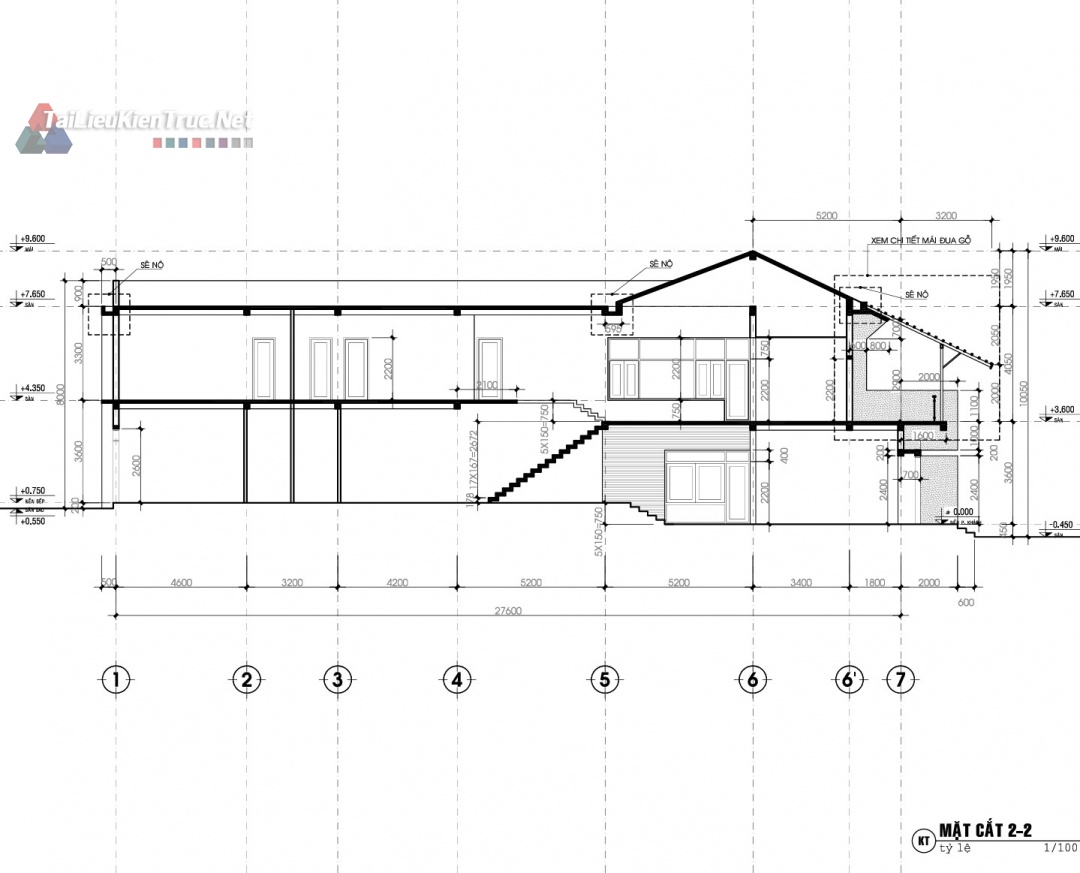

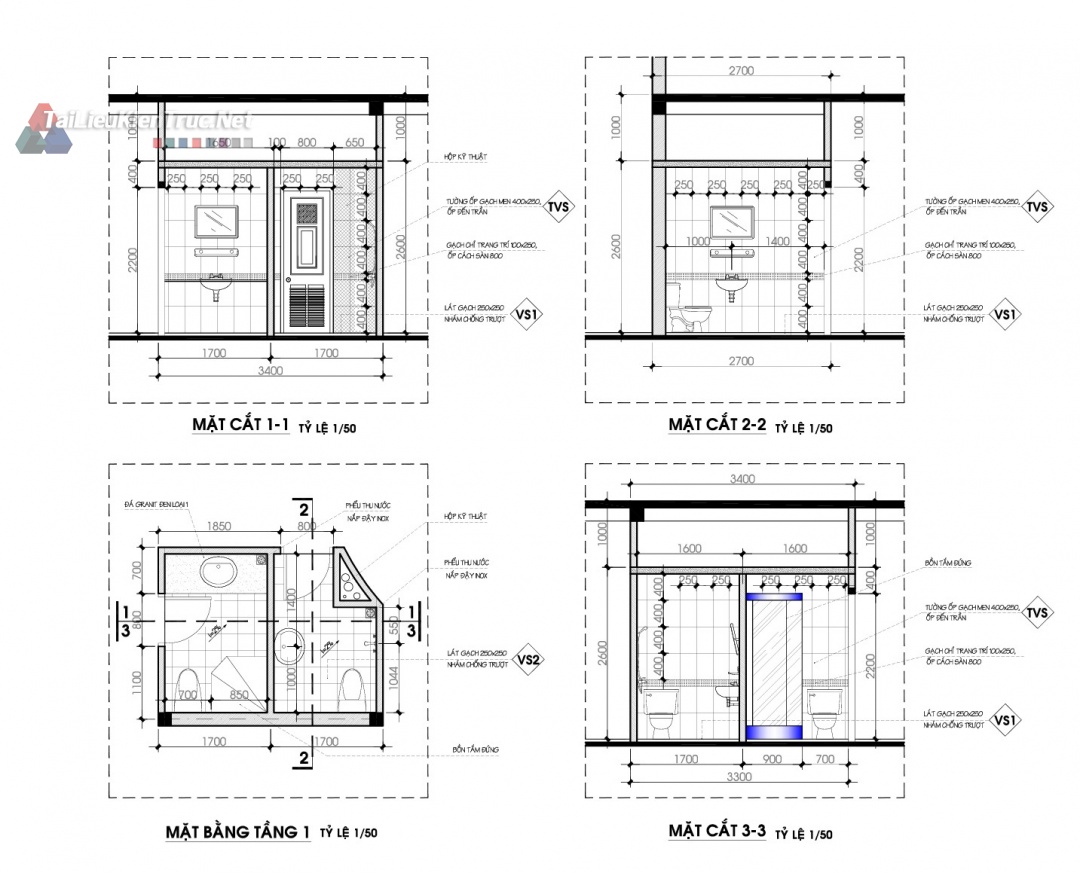

  • Các mặt đứng, mặt cắt chi tiết của công trình.

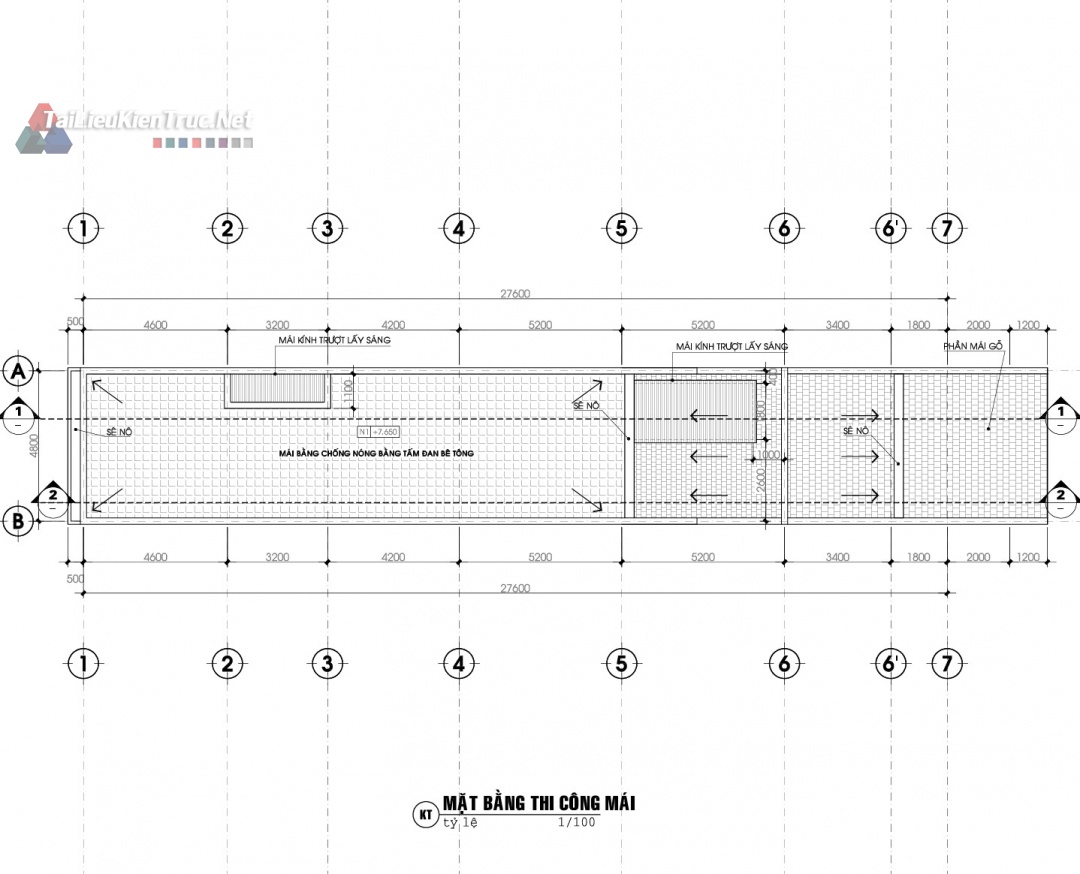

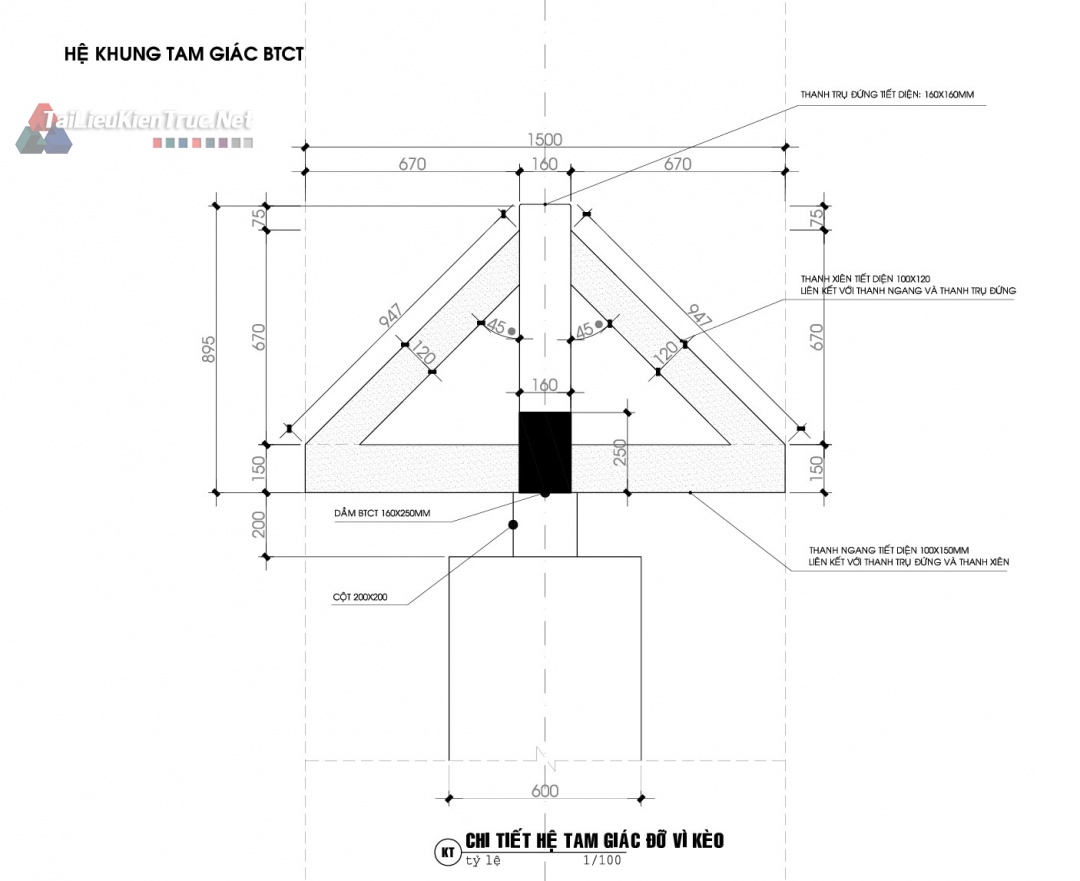

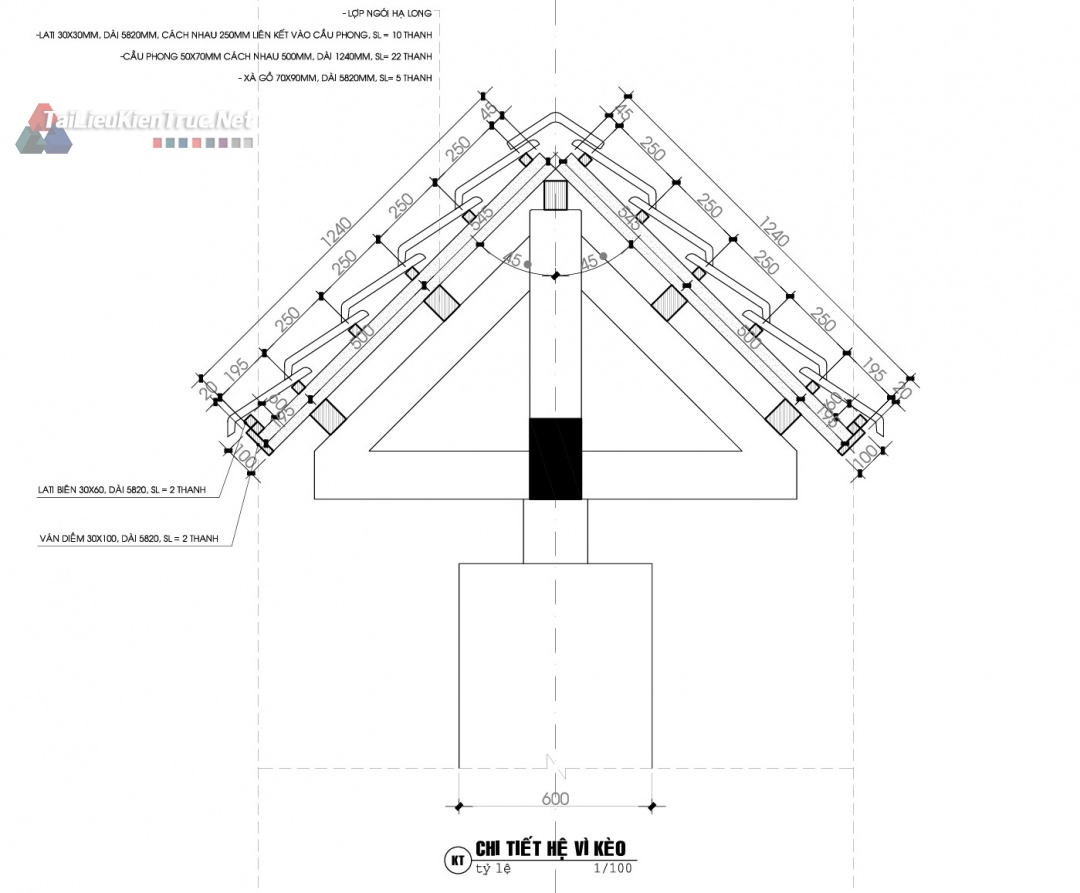

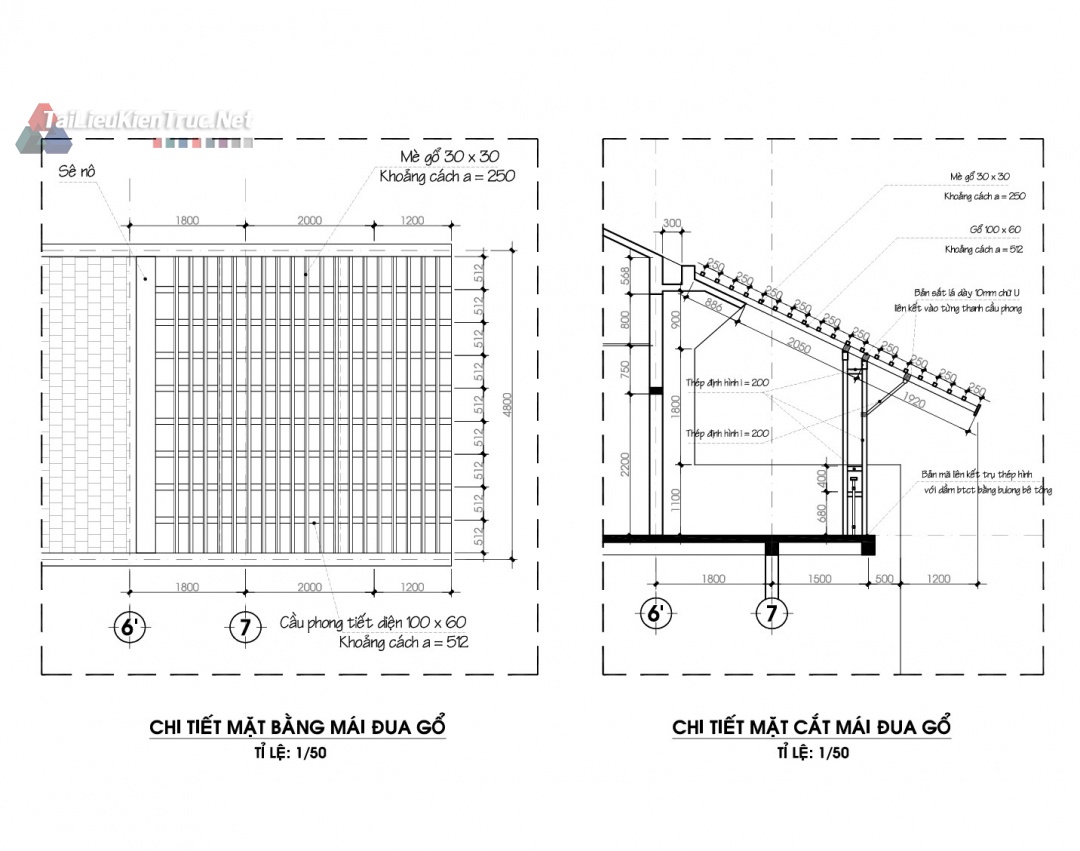

  • Bản vẽ chi tiết mái.

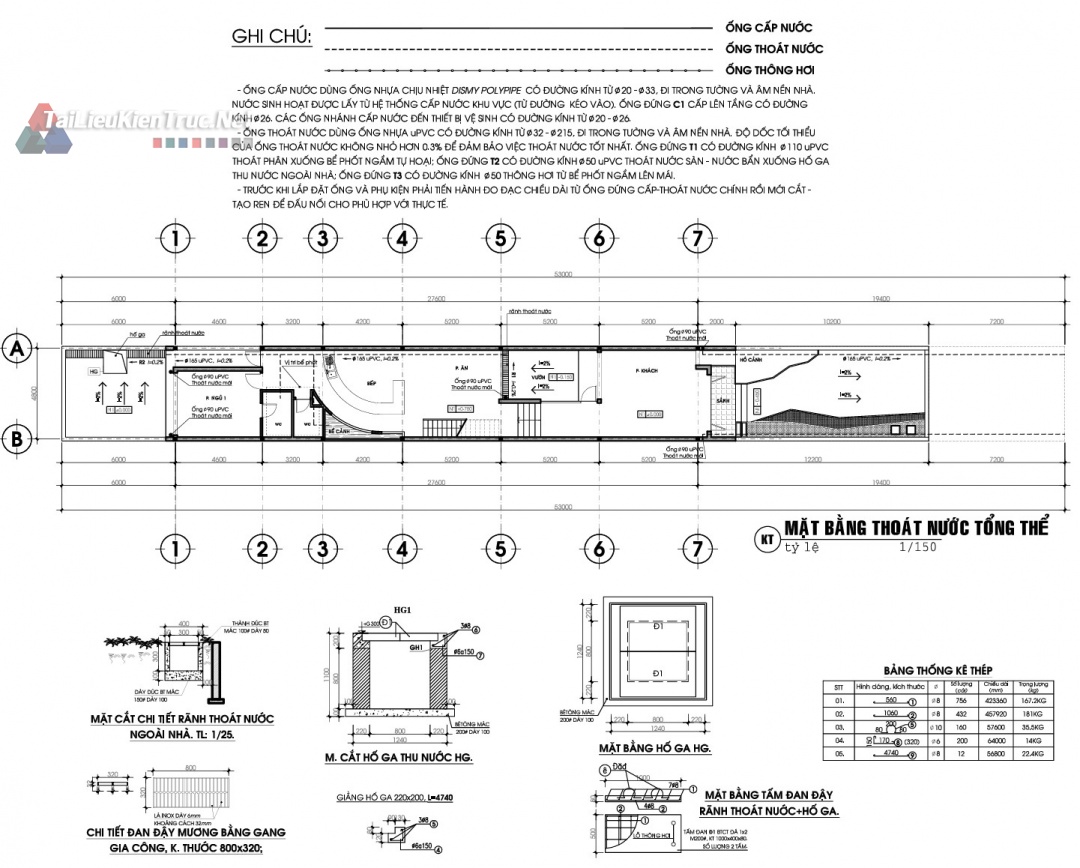

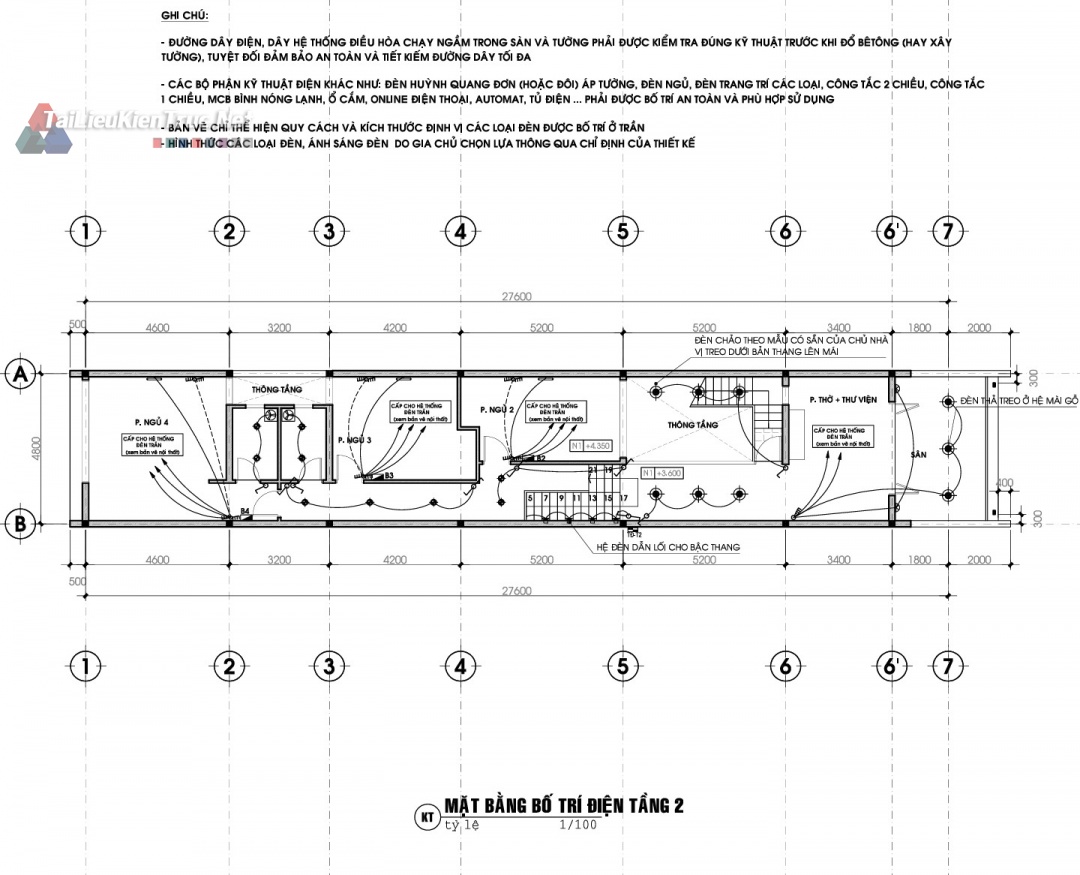

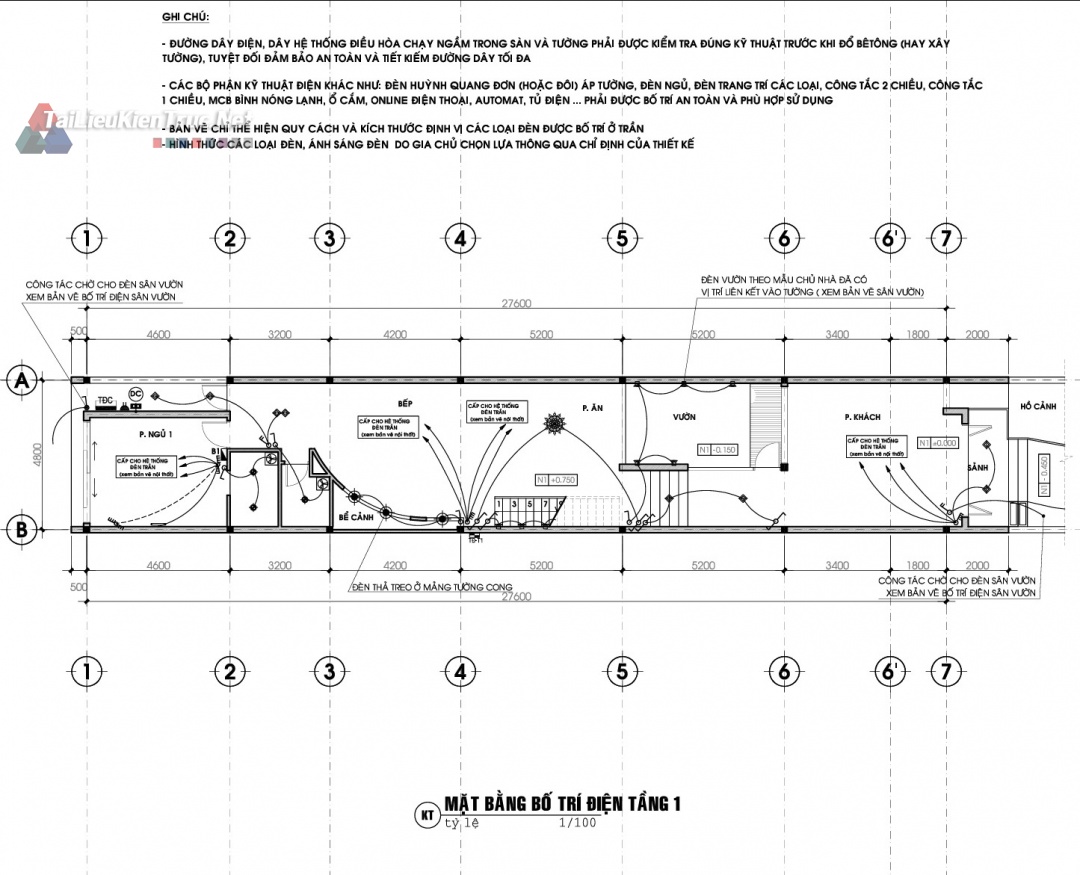

• File AutoCAD (.dwg) phần bố trí Điện - Nước.

Lưu ý: Bộ hồ sơ này không bao gồm bản vẽ chi tiết phần Kết cấu.

Đây là một bộ hồ sơ thiết kế nhà ống hiện đại, thông minh và giàu tính ứng dụng, đặc biệt phù hợp với điều kiện xây dựng tại các đô thị Việt Nam. Tải ngay bộ bản vẽ đầy đủ để tham khảo và áp dụng cho công trình của bạn!
