298. Hồ sơ thiết kế nhà phố 3 tầng 5.5x20m full kiến trúc kết cấu điện nước sketchup 3d

298. Hồ sơ thiết kế nhà phố 3 tầng 5.5x20m full kiến trúc kết cấu điện nước sketchup 3d

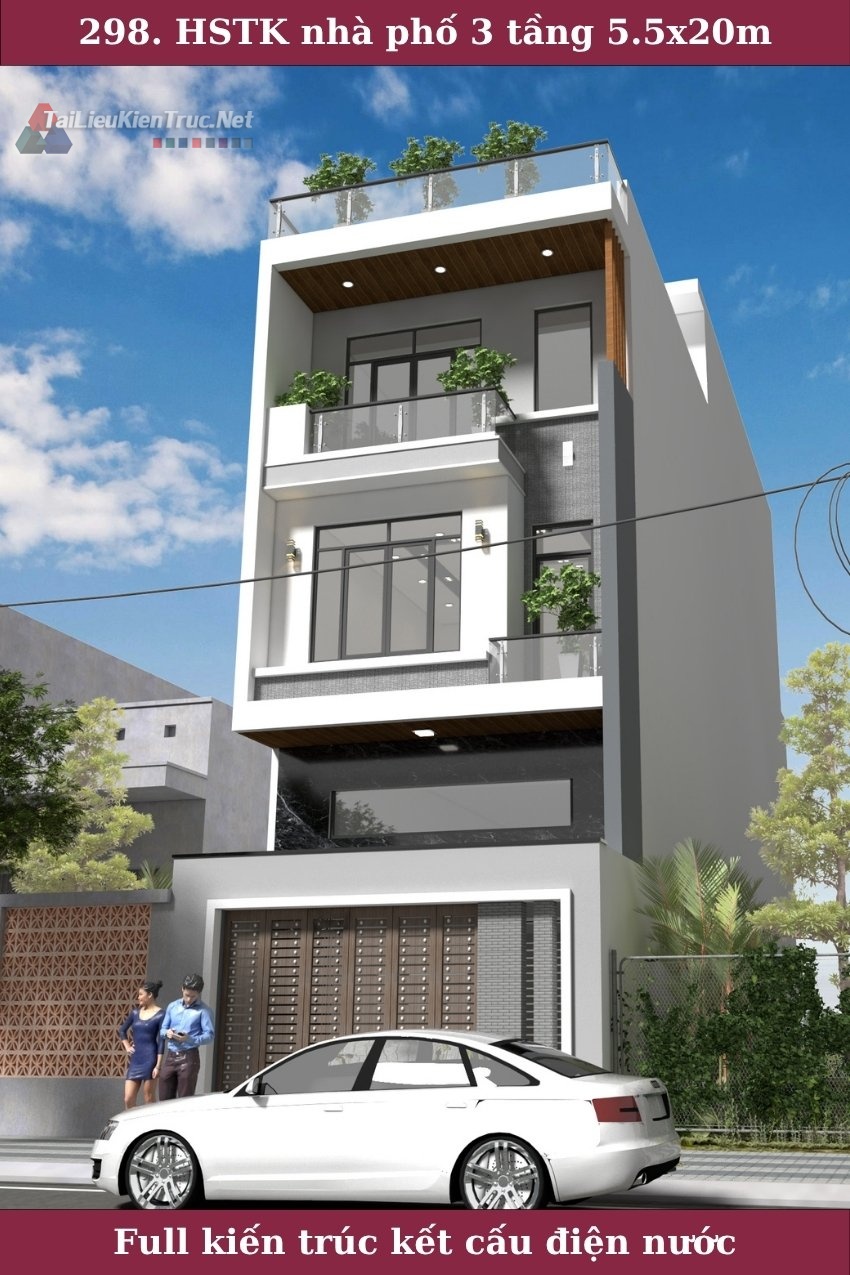

Chúng tôi trân trọng giới thiệu Hồ Sơ Thiết Kế Nhà Phố 3 Tầng Hiện Đại với kích thước lý tưởng 5.5m x 20m, một tài liệu chuyên sâu và đầy đủ, được thiết kế đặc biệt dành cho Kiến trúc sư và Sinh viên kiến trúc nghiên cứu, tham khảo, và áp dụng vào các dự án thực tế. Hồ sơ không chỉ dừng lại ở phối cảnh mà còn cung cấp trọn bộ bản vẽ Kiến trúc, Kết cấu, Điện nước, cùng file thiết kế Sketchup 3D, đảm bảo tính toàn diện và khả thi cao.

Tổng Quan Công Trình

Thiết kế nhà phố theo phong cách hiện đại, tối ưu hóa công năng trên diện tích hẹp dài. Công trình được bố trí 3 tầng và 1 tum (tổng cộng 4 sàn) với đầy đủ tiện nghi, phù hợp với mô hình gia đình đa thế hệ tại các đô thị lớn.

Kích thước đất: 5.5m x 20m

Số tầng: 3 tầng + 1 tum (4 sàn sử dụng)

Phong cách: Hiện đại, sử dụng vật liệu tối giản (gạch ốp, sơn màu ghi đậm/trắng, lam thép giả gỗ).

Chiều cao sàn: Tầng 1: +3.900; Tầng 2: +7.500; Tầng 3: +11.100; Tầng Tum: +13.950 (tính từ Cos 0.000).

Tài liệu đính kèm: Full Kiến trúc, Kết cấu, Điện nước, Sketchup 3D

Công Năng (Mặt Bằng Chi Tiết)

Bản vẽ mặt bằng bố trí công năng khoa học, thể hiện rõ giải pháp thiết kế cho từng không gian:

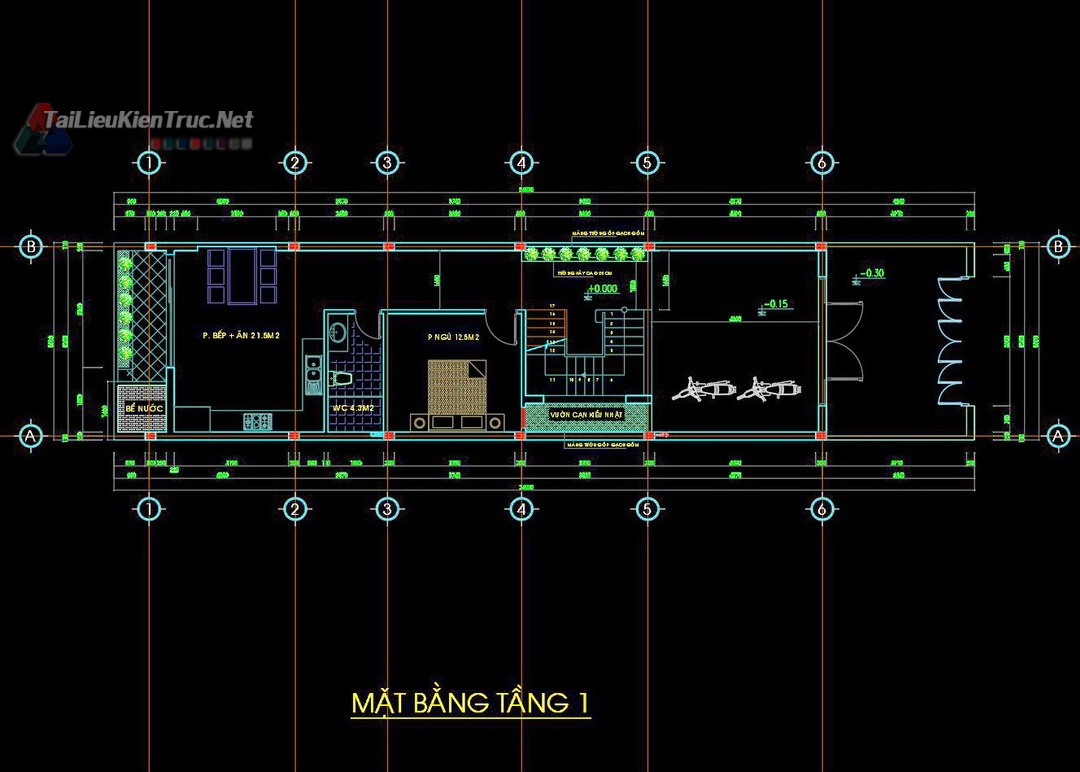

• Tầng 1 (Cos +0.000): Bố trí gara xe phía trước, phòng khách nhỏ (P. Ngồi 12.9m²), khu vực vườn cảnh kết hợp giếng trời giữa nhà, bếp + ăn (31.1m²), WC, và một khoảng sân sau nhỏ có bồn nước. Giải pháp lấy sáng và thông gió tự nhiên từ giếng trời trung tâm là điểm nhấn quan trọng.

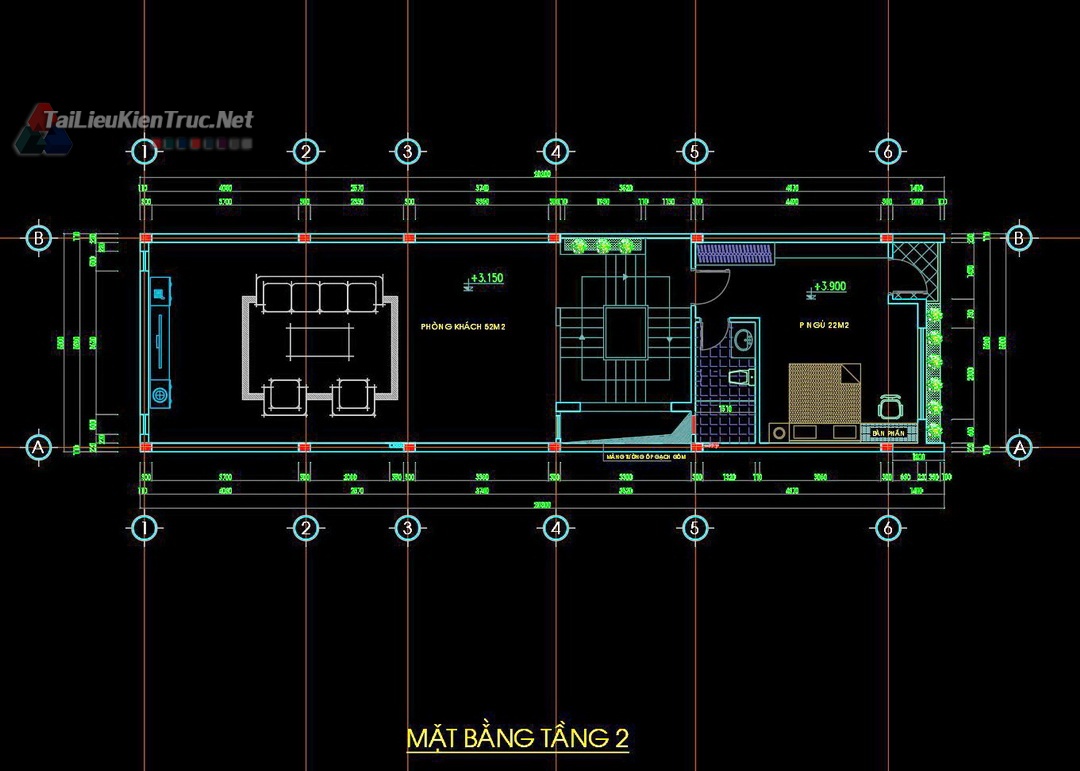

• Tầng 2 (Cos +3.900): Phòng Khách Chính rộng rãi (52m²) ở phía trước, một Phòng Ngủ (22m²) khép kín ở phía sau với ban công. Đảm bảo sự riêng tư và sang trọng cho không gian tiếp khách.

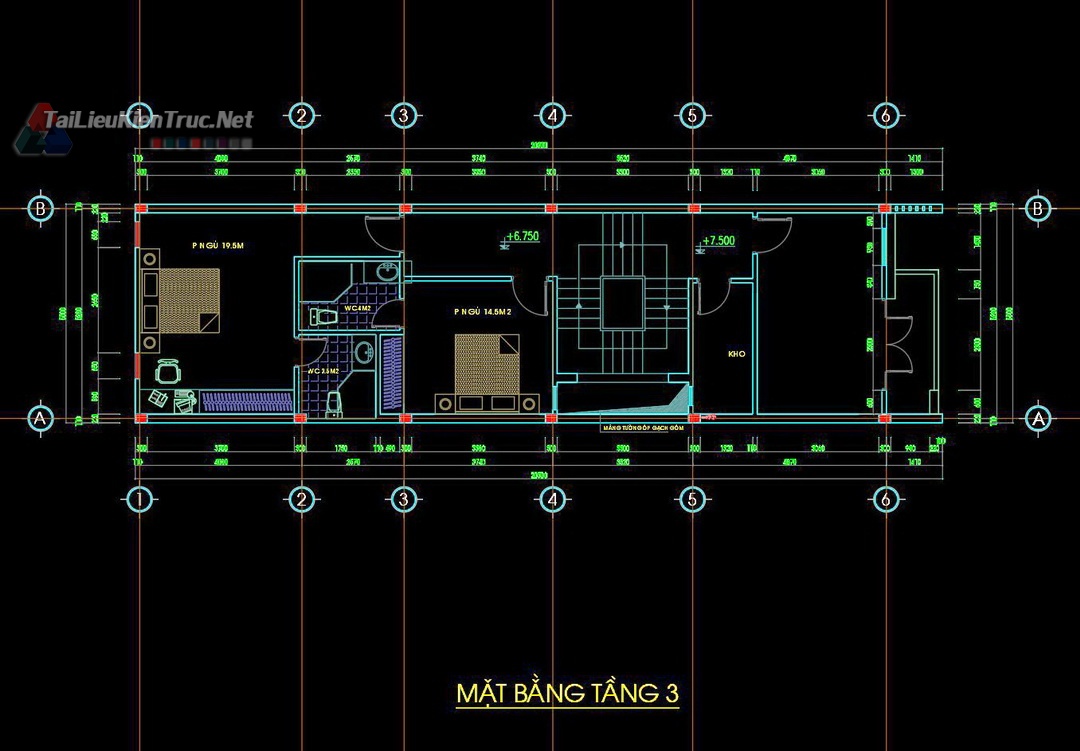

• Tầng 3 (Cos +7.500): Bố trí 2 Phòng Ngủ riêng biệt (19.8m² và 14.5m²), có WC khép kín/chung, và kho chứa đồ. Tối ưu hóa không gian nghỉ ngơi cho gia đình.

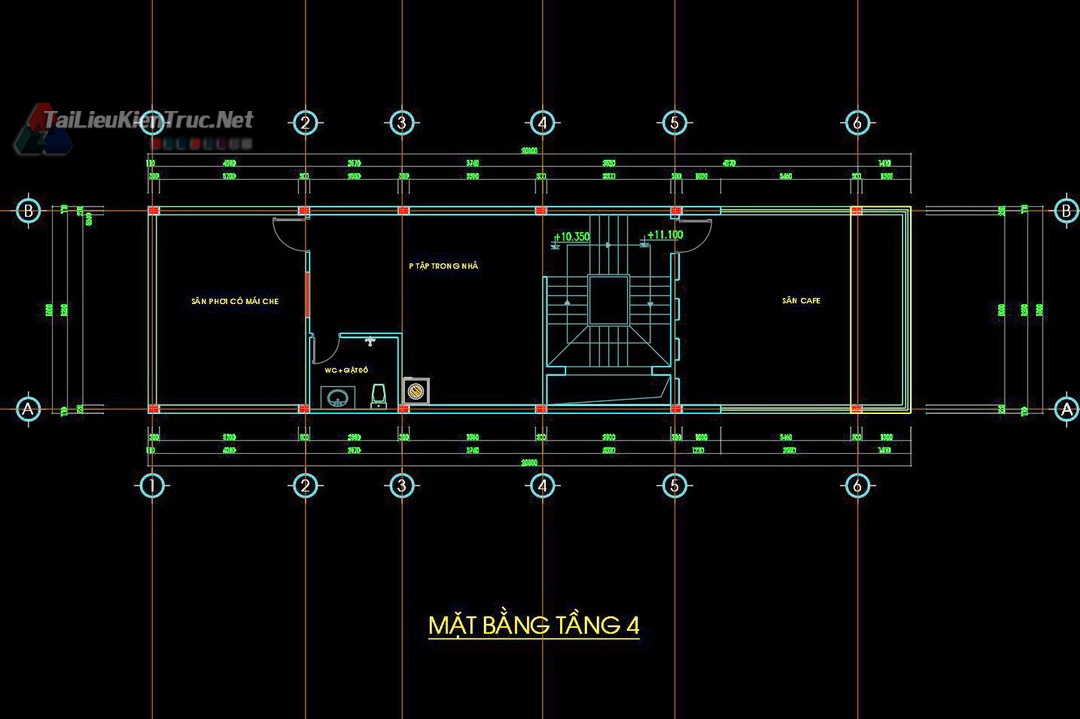

• Tầng Tum/Tầng 4 (Cos +11.100): Khu vực Phòng thờ/Trông nhà, Sân phơi có mái che và Sân cafe phía trước, tạo không gian thư giãn, trồng cây xanh và khu vực kỹ thuật.

Giá Trị Tham Khảo Chuyên Môn

Hồ sơ này là một tài liệu thực hành lý tưởng, cung cấp các giải pháp kỹ thuật cụ thể:

Kiến Trúc và Hoàn Thiện

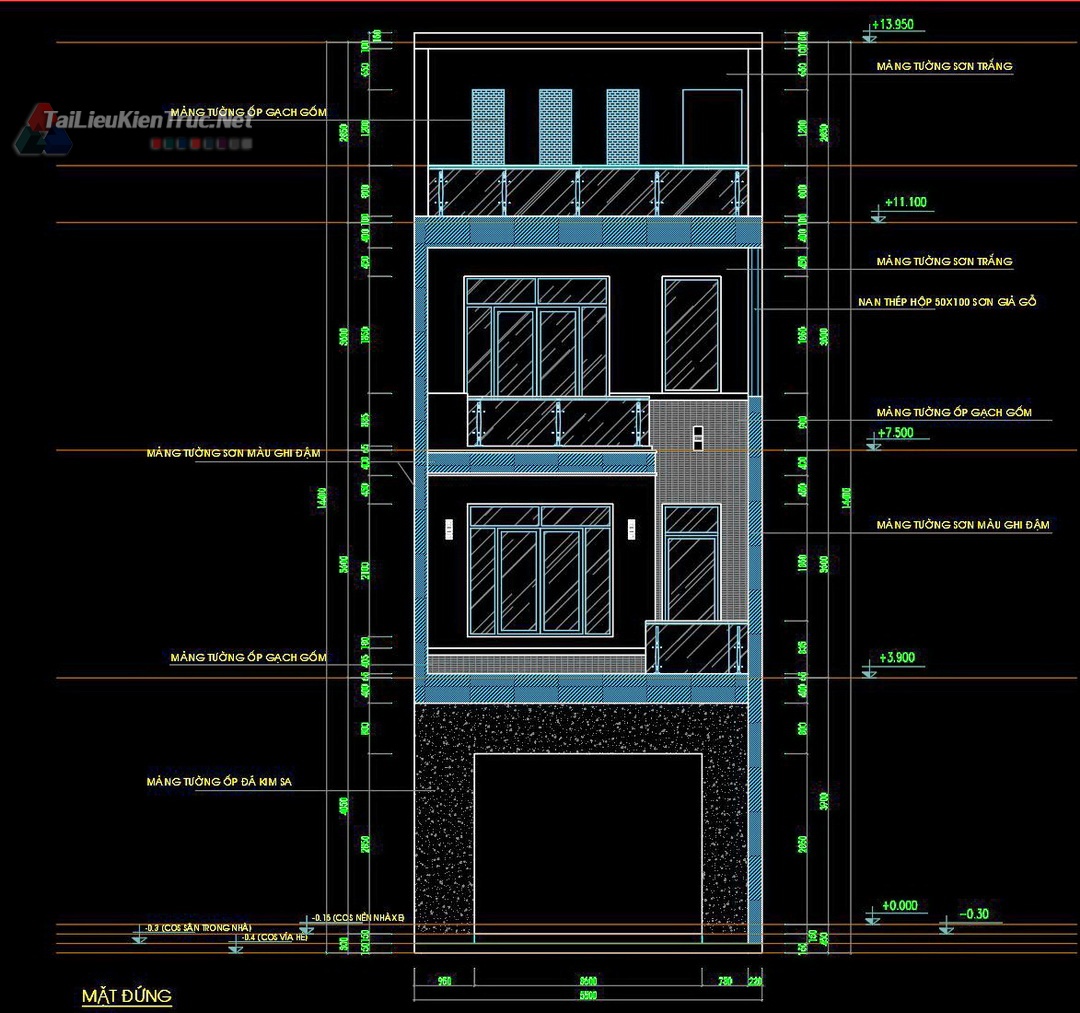

• Mặt đứng: Thể hiện chi tiết vật liệu hoàn thiện ngoại thất (máng tường ốp gạch gốm, đá xẻ, sơn màu ghi đậm). Sử dụng lan can kính cường lực và lam thép hộp sơn giả gỗ tạo vẻ đẹp hiện đại, tinh tế.

• Mặt cắt (1-1): Minh họa rõ ràng mối quan hệ không gian, cao độ sàn, hệ thống cầu thang và vị trí các ô thông tầng/giếng trời.

• Chi tiết sàn: Đưa ra các mã hiệu vật liệu sàn cụ thể như Sàn gỗ công nghiệp, Gạch chống trượt/ốp lát trang trí 600x600, và chi tiết lớp tạo dốc.

Kết Cấu và Hệ Thống Kỹ Thuật (Điện Nước)

Hồ sơ bao gồm trọn bộ bản vẽ Kết cấu (móng, cột, dầm, sàn) và Điện nước (hệ thống chiếu sáng, ổ cắm, cấp thoát nước, điều hòa). Đây là phần quan trọng giúp Kiến trúc sư và Sinh viên hiểu rõ về:

• Giải pháp kết cấu chịu lực cho nhà phố hẹp dài.

• Bố trí đường dây, ống nước tối ưu, tránh xung đột với kết cấu và kiến trúc.

• Tính toán kỹ thuật đảm bảo an toàn và tiện nghi sử dụng.

Ứng Dụng Thực Tiễn

Hồ sơ này không chỉ là bản vẽ tham khảo về mặt thẩm mỹ mà còn là mô hình học tập về quy trình thiết kế A-Z một công trình dân dụng. Các kiến trúc sư có thể tận dụng chi tiết kết cấu và điện nước để giảm thời gian triển khai kỹ thuật, trong khi sinh viên có thể nắm vững tiêu chuẩn bản vẽ, ký hiệu, và cách thức triển khai hồ sơ thi công hoàn chỉnh.

Tóm lại: Hồ sơ thiết kế 298 là tài liệu thực hành toàn diện, giúp người dùng trực tiếp áp dụng các giải pháp kiến trúc, kết cấu và kỹ thuật đã được kiểm chứng vào công trình nhà phố có kích thước tương đương.
