    Bản vẽ chi tiết chòi nghỉ 4x4m tải miễn phí

    Tài liệu này cung cấp bản vẽ chi tiết kỹ thuật của một công trình kiến trúc, bao gồm mặt đứng, mặt cắt và mặt bằng, cho thấy cấu trúc và thành phần của một khu vực có mái che với các cột và nền lát gạch.



    Các hình ảnh trình bày bản vẽ chi tiết của một cấu trúc kiến trúc cổ điển với các thành phần chính bao gồm mái che, cột đỡ và nền lát gạch.

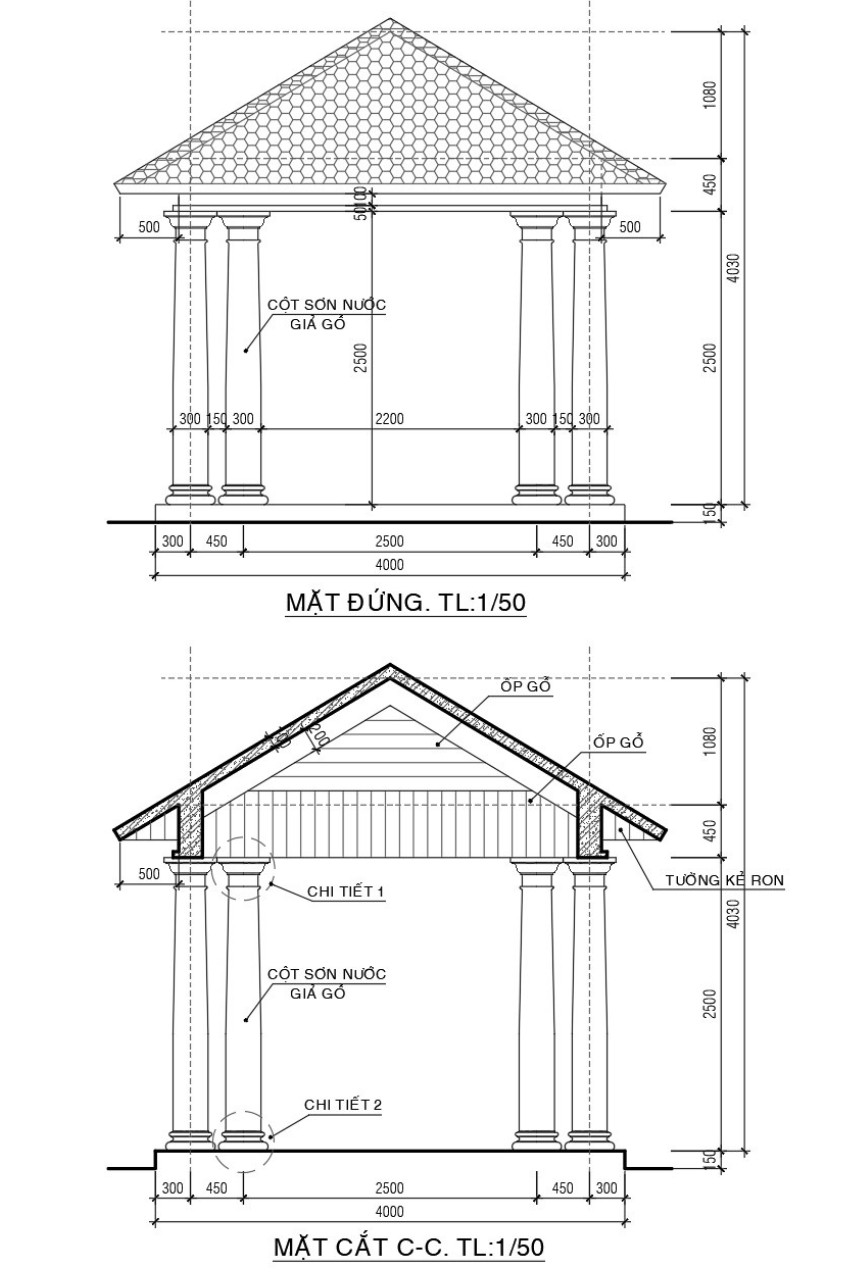

    - Mặt đứng: Cấu trúc có bốn cột chịu lực được sơn nước giả gỗ, nằm đều hai bên. Phần mái được làm bằng nhiều lớp với độ dốc nhất định nhằm thoát nước hiệu quả. Kích thước tổng thể là 4000mm chiều rộng và 4030mm chiều cao, tạo nên một không gian mở rộng rãi.



    - Mặt cắt: Cung cấp cái nhìn chi tiết về các kích thước khác nhau của bộ phận mái và cột. Cột được thiết kế với chiều cao 2500mm, mang đến cảm giác chắc chắn.

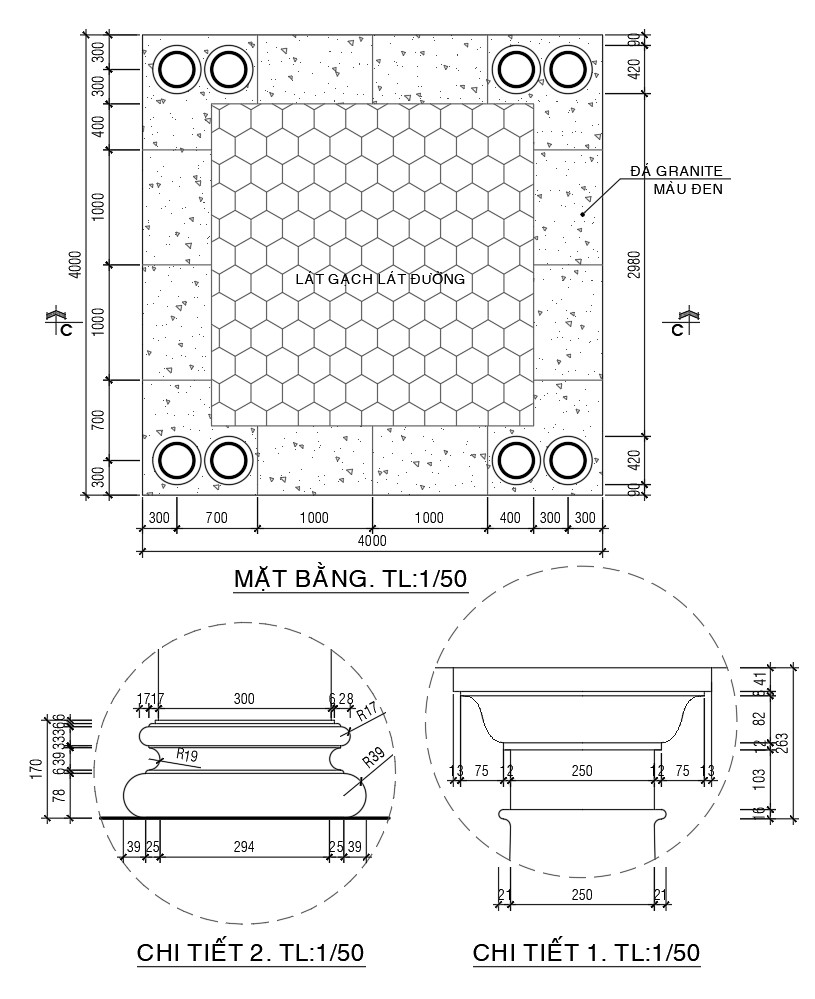

    - Mặt bằng: Nền được lát bằng gạch lục giác trong khu vực 4000mm x 4000mm, xung quanh là các tấm đá granite màu đen để tăng độ bền và thẩm mỹ. Bố trí các cột tại bốn góc tạo nên cảm giác đối xứng.



    - Chi tiết nổi bật:
    Chất lượng chuyên nghiệp: Bản vẽ thể hiện độ chính xác và chi tiết cao.
    Dễ dàng sử dụng: Cung cấp thông tin dễ hiểu cho cả người mới và chuyên gia.
    Tương thích nhiều phần mềm: Dễ dàng tích hợp vào các công cụ thiết kế như AutoCAD.
    Tiết kiệm thời gian thiết kế: Giúp nhanh chóng triển khai ý tưởng vào thực tế.



    Ứng dụng thực tế và lợi ích sử dụng: Bản vẽ này chủ yếu được sử dụng trong thiết kế và thi công công trình, giúp các kiến trúc sư và kỹ sư dễ dàng hình dung và thực hiện chính xác, giảm thiểu sai sót trong quá trình xây dựng.



    Chi tiết kỹ thuật: Các vật liệu như gạch lát, đá granite không chỉ đảm bảo tính thẩm mỹ mà còn tăng độ bền vững, đặc biệt trong điều kiện thời tiết khắc nghiệt.



    Đối tượng sử dụng là các chuyên gia trong lĩnh vực kiến trúc và xây dựng, bản vẽ có thể được áp dụng trong các dự án thiết kế, thi công hoặc làm tài liệu học tập, tham khảo.



    Hãy tải về để ứng dụng vào các dự án của bạn, hy vọng đây là tài liệu hữu ích đối với mọi người.
