Tải Miễn Phí Bản Vẽ AutoCAD Chi Tiết Cổng Tường Rào Hiện Đại & Sang Trọng

Cổng và tường rào không chỉ đóng vai trò bảo vệ an ninh mà còn là "bộ mặt" thể hiện đẳng cấp và gu thẩm mỹ của gia chủ. Bạn đang tìm kiếm một thiết kế vừa hiện đại, vừa bền vững với đầy đủ thông số kỹ thuật?

Hãy cùng Tailieukientruc.net khám phá và tải về bộ bản vẽ AutoCAD chi tiết cổng tường rào hoàn toàn miễn phí ngay dưới đây!

1. Tổng quan về bản vẽ cổng tường rào

Bản vẽ này cung cấp cái nhìn toàn diện từ mặt bằng tổng thể, mặt đứng cho đến các chi tiết cấu tạo nhỏ nhất. Với phong cách thiết kế hiện đại, sử dụng các vật liệu cao cấp như đá chẻ, sắt nghệ thuật và sơn gai, mẫu tường rào này phù hợp cho các căn biệt thự, nhà phố sang trọng.

Thông số kỹ thuật cơ bản:

• Chiều rộng cổng chính: 2800mm (Lọt lòng).

• Chiều cao tổng thể: Khoảng 2620mm (tính từ mặt sân).

• Kích thước trụ cột: 400x400mm và 300x300mm.

• Tổng chiều dài khối xây dựng: ~11200mm (có thể điều chỉnh tùy quỹ đất).

2. Đặc điểm nổi bật trong thiết kế

Bản vẽ được thể hiện cực kỳ chi tiết, giúp đội ngũ thi công dễ dàng triển khai mà không sai lệch kỹ thuật:

• Vật liệu phối hợp tinh tế: Sự kết hợp giữa đá chẻ màu xám xanh ốp theo phương đứng/ngang và sơn gai màu nâu/trắng bạc tạo nên hiệu ứng thị giác mạnh mẽ, bền bỉ với thời tiết.

• Chi tiết sắt mỹ thuật: Sử dụng sắt vuông 10x10 và sắt la 12x3 sơn màu đen, vừa đảm bảo độ thanh thoát, vừa an toàn tuyệt đối.

• Hệ thống đèn trụ cổng: Bản vẽ đi kèm chi tiết mặt cắt đèn trụ cổng với nắp che thép tấm và thép hộp $10 \times 30$, giúp không gian ngoại thất lung linh hơn vào ban đêm.

• Cấu tạo vách trang trí: Các mảng tường tạo lõm 50mm - 100mm tạo điểm nhấn kiến trúc, tránh sự đơn điệu cho những diện tường dài.

3. Nội dung file AutoCAD bao gồm những gì?

Khi tải bộ hồ sơ này tại Tailieukientruc.net, bạn sẽ nhận được đầy đủ các hạng mục:

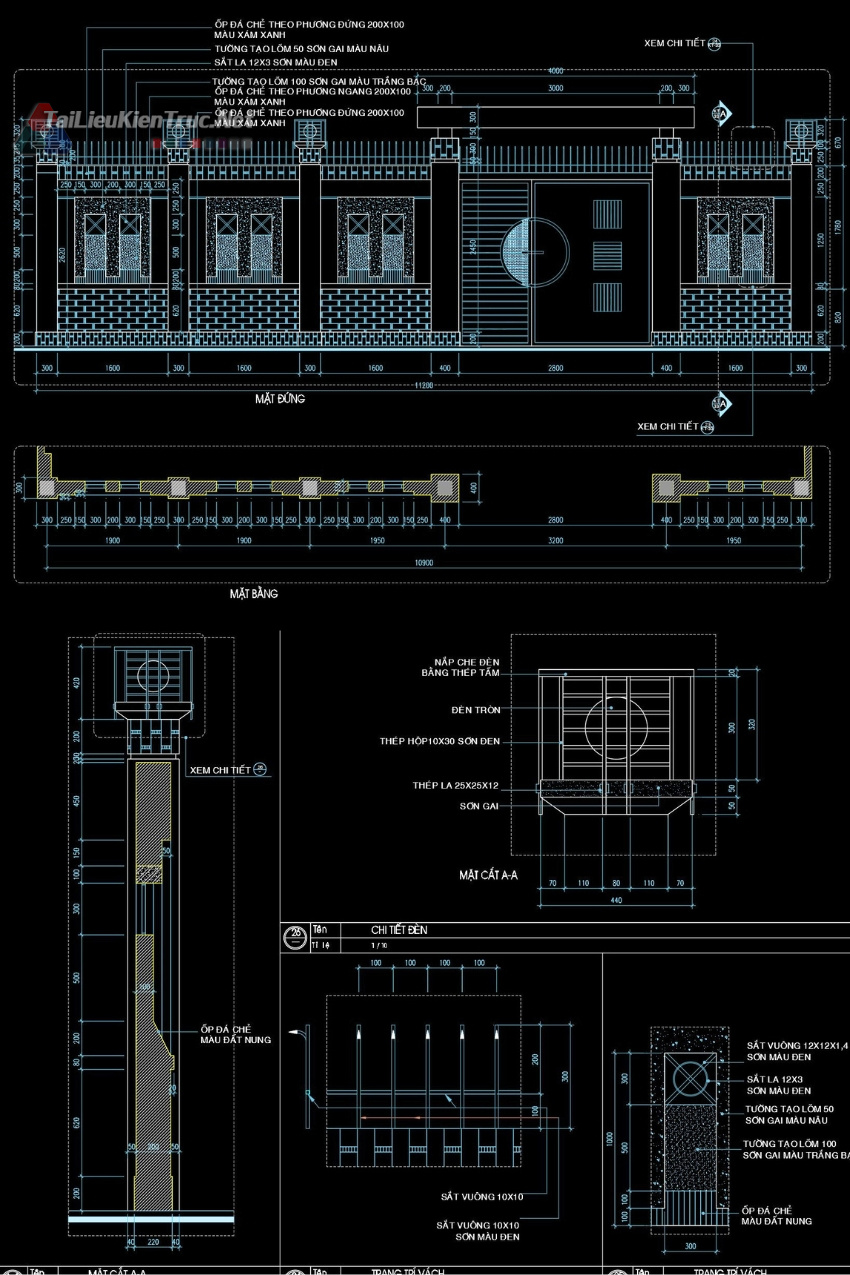

1. Mặt bằng tổng thể: Định vị vị trí cột, cổng và độ dày tường.

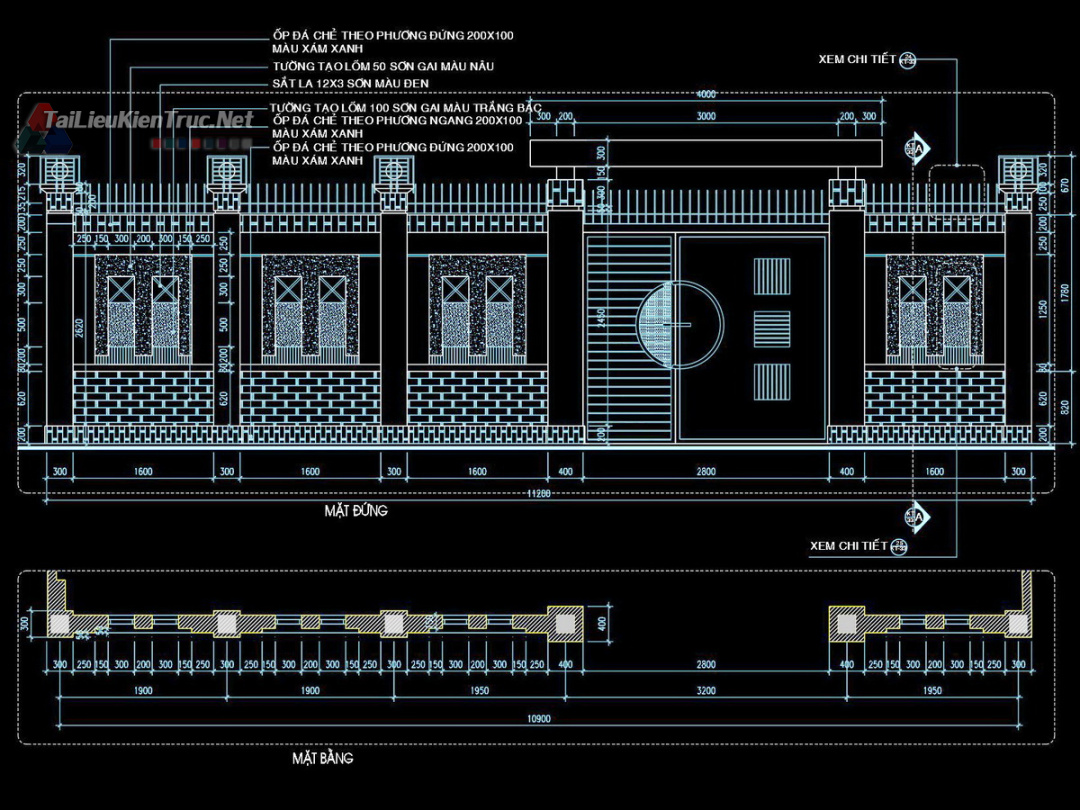

2. Mặt đứng chính diện: Thể hiện cao độ, tỉ lệ chia ô và cách phối màu vật liệu.

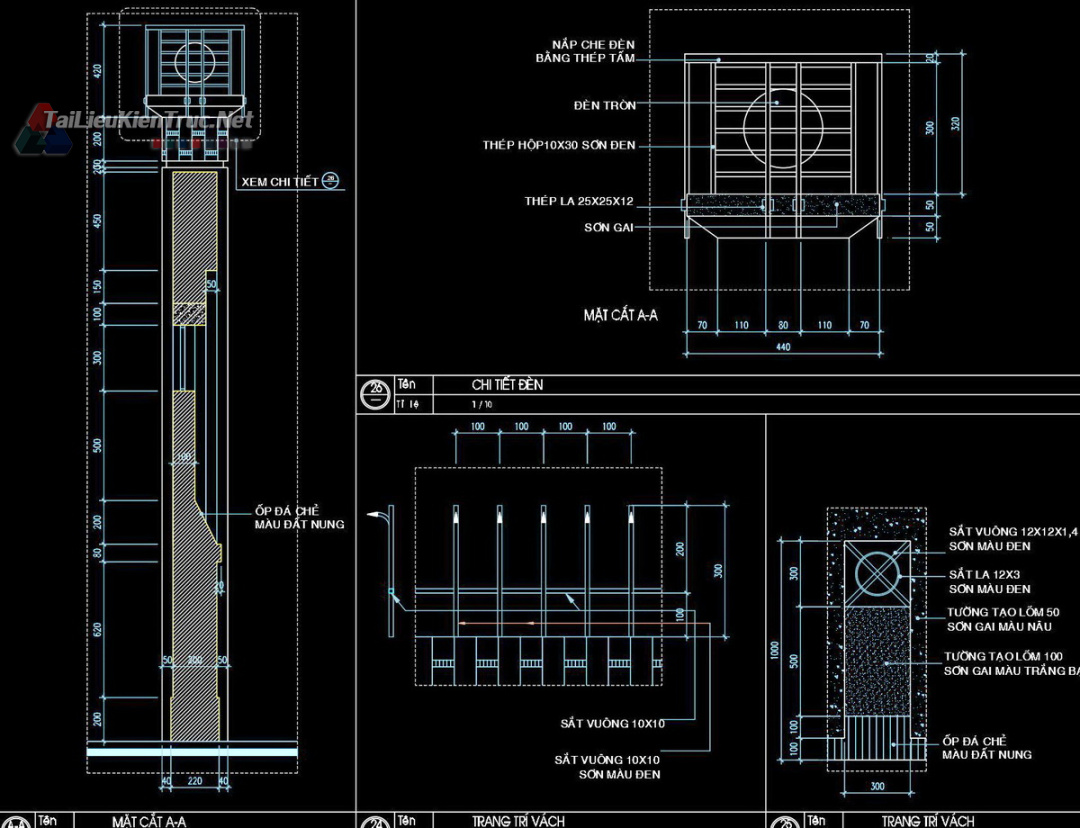

3. Mặt cắt chi tiết (A-A): Làm rõ cấu tạo lớp trát, lớp ốp đá và cốt thép bên trong.

4. Chi tiết trang trí vách: Kích thước cụ thể của các đường chỉ, mảng âm tường.

5. Chi tiết đèn và phụ kiện: Bản vẽ phóng to các bộ phận lắp ráp nhỏ.

4. Tại sao bạn nên tải bản vẽ tại Tailieukientruc.net?

• Hoàn toàn miễn phí: Hỗ trợ cộng đồng kiến trúc sư và sinh viên tiếp cận tài liệu chất lượng cao.

• Đúng tiêu chuẩn kỹ thuật: Các lớp layer trong AutoCAD được phân tách rõ ràng, dễ dàng chỉnh sửa và in ấn.

• Tính ứng dụng cao: Mẫu thiết kế thực tế, đã được áp dụng vào nhiều công trình dân dụng hiện nay.
