Hồ sơ thiết kế bản vẽ Biệt thự 3 Tầng diện tích 8.5x13.6m 0218 kiến trúc sơ bộ

Trang chủ  >   Hồ sơ thiết kế >   Hồ sơ thiết kế biệt thự

  • Hồ sơ thiết kế bản vẽ Biệt thự 3 Tầng diện tích 8.5x13.6m 0218 kiến trúc sơ bộ
    • thư viện autocad

    Có thể quan tâm

    Hồ sơ thiết kế bản vẽ Biệt thự 3 Tầng diện tích 8.5x13.6m kiến trúc sơ bộ

    Tổng quan hồ sơ:

    Đây là bộ hồ sơ kiến trúc sơ bộ (thiết kế cơ sở) cho công trình biệt thự 3 tầng, được triển khai trên khổ đất điển hình 8.5x13.6m. Toàn bộ file CAD cung cấp một bộ tư liệu tham khảo đầy đủ và trực quan, bao gồm các bản vẽ mặt bằng, mặt đứng, mặt cắt, phù hợp cho việc nghiên cứu, phát triển các dự án có quy mô và phong cách tương tự hoặc làm tài liệu cho các đồ án sinh viên.

    Phân tích giải pháp thiết kế:

    1. Giải pháp mặt bằng công năng:

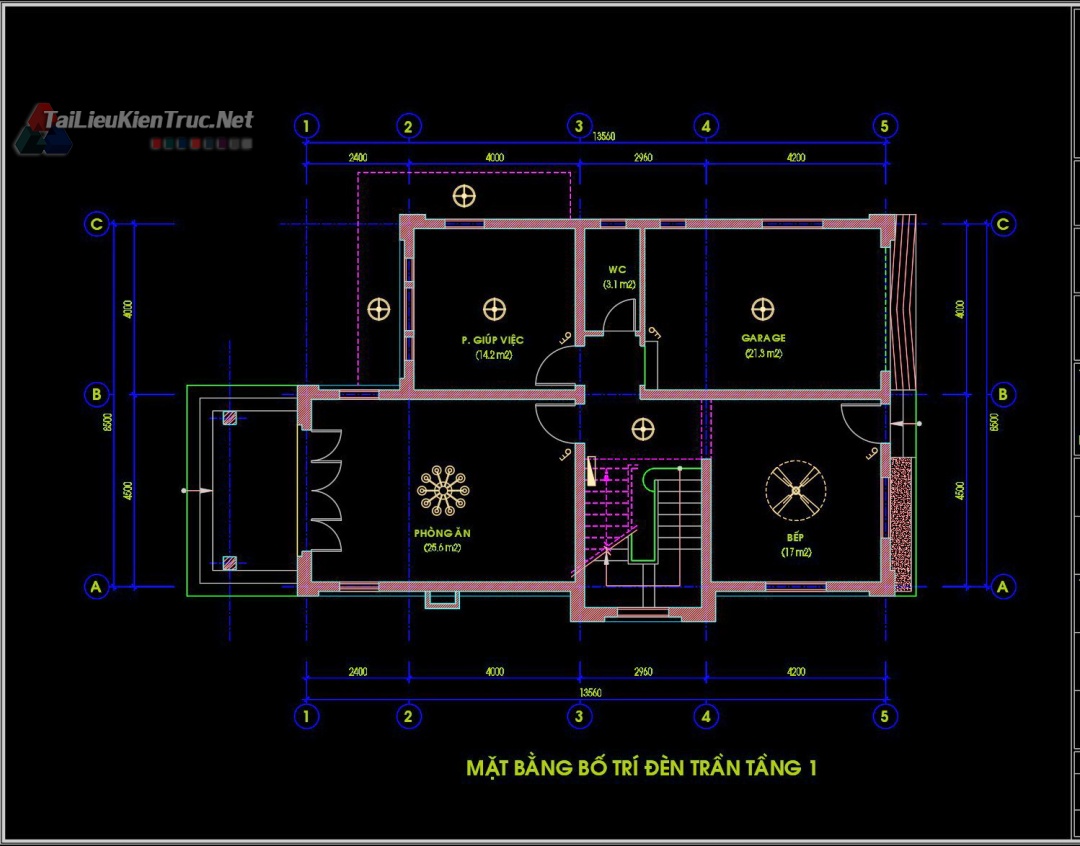

      • Tầng 1: Tổ chức không gian hiệu quả, tách biệt rõ ràng giữa khối dịch vụ (Gara, Bếp, Phòng giúp việc, WC) và không gian chính (Phòng ăn). Giao thông nội bộ được xử lý gọn gàng qua sảnh thang trung tâm.

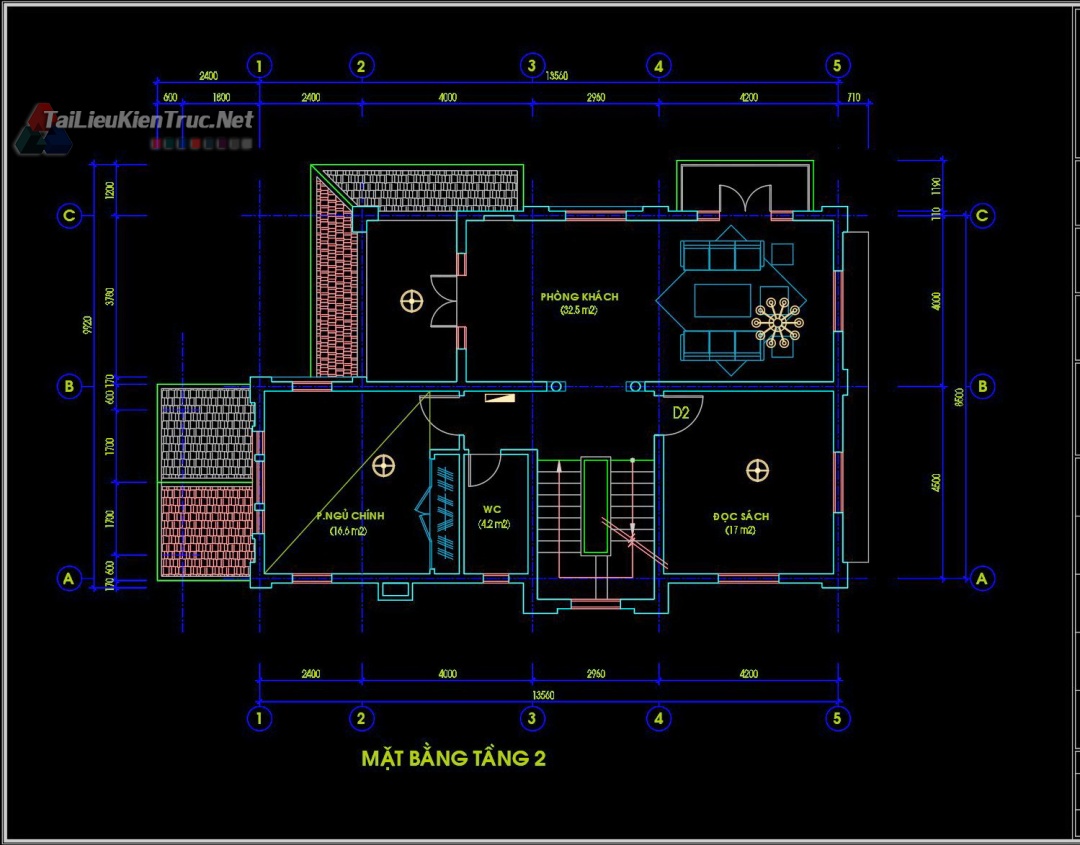

      • Tầng 2: Không gian sinh hoạt chung (Phòng khách) được đặt tại vị trí trung tâm, tiếp cận trực tiếp từ sảnh thang. Khối ngủ master (Phòng ngủ chính, WC, Phòng đọc sách) được bố trí riêng tư, có ban công và thông gió tự nhiên tốt.

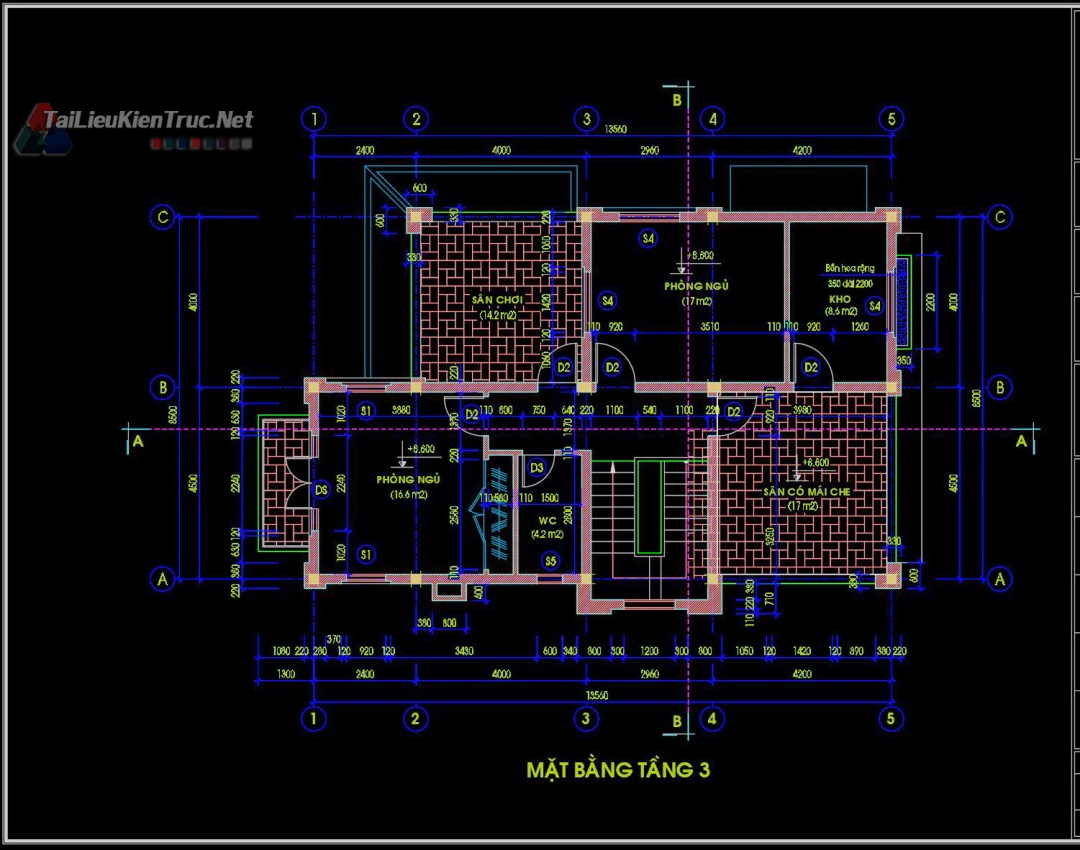

      • Tầng 3: Bố trí 02 phòng ngủ phụ cùng các không gian phụ trợ (Sân chơi, Sân phơi). Cách tổ chức mặt bằng cho thấy giải pháp xử lý không gian tầng trên cùng hiệu quả, vừa đảm bảo tính riêng tư, vừa tối ưu hóa các khu vực tiện ích.

    2. Giải pháp kiến trúc mặt đứng & mặt cắt:

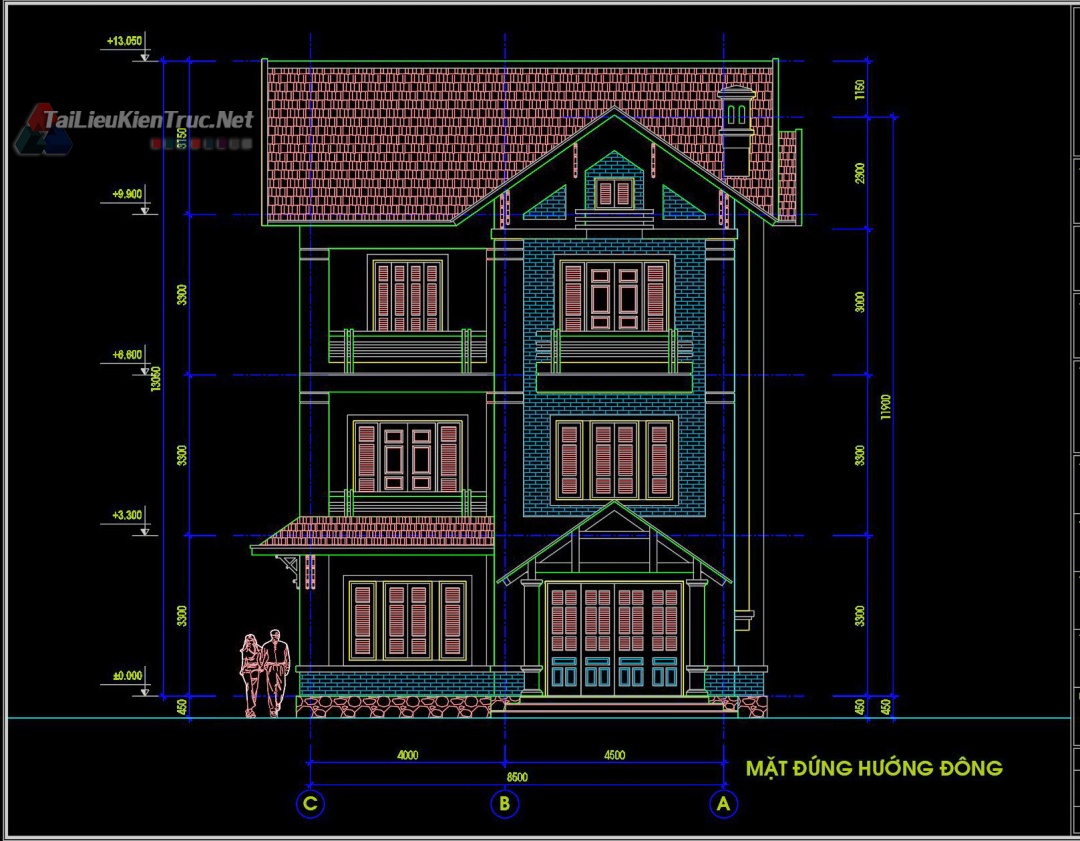

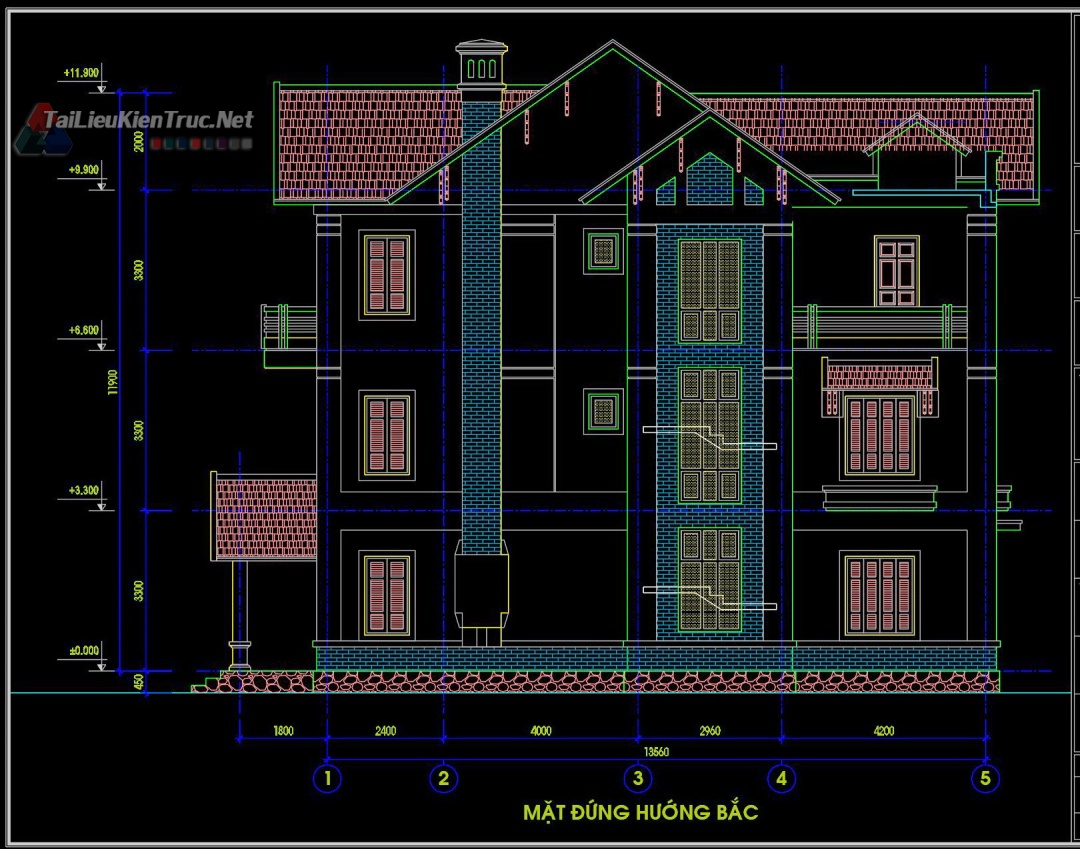

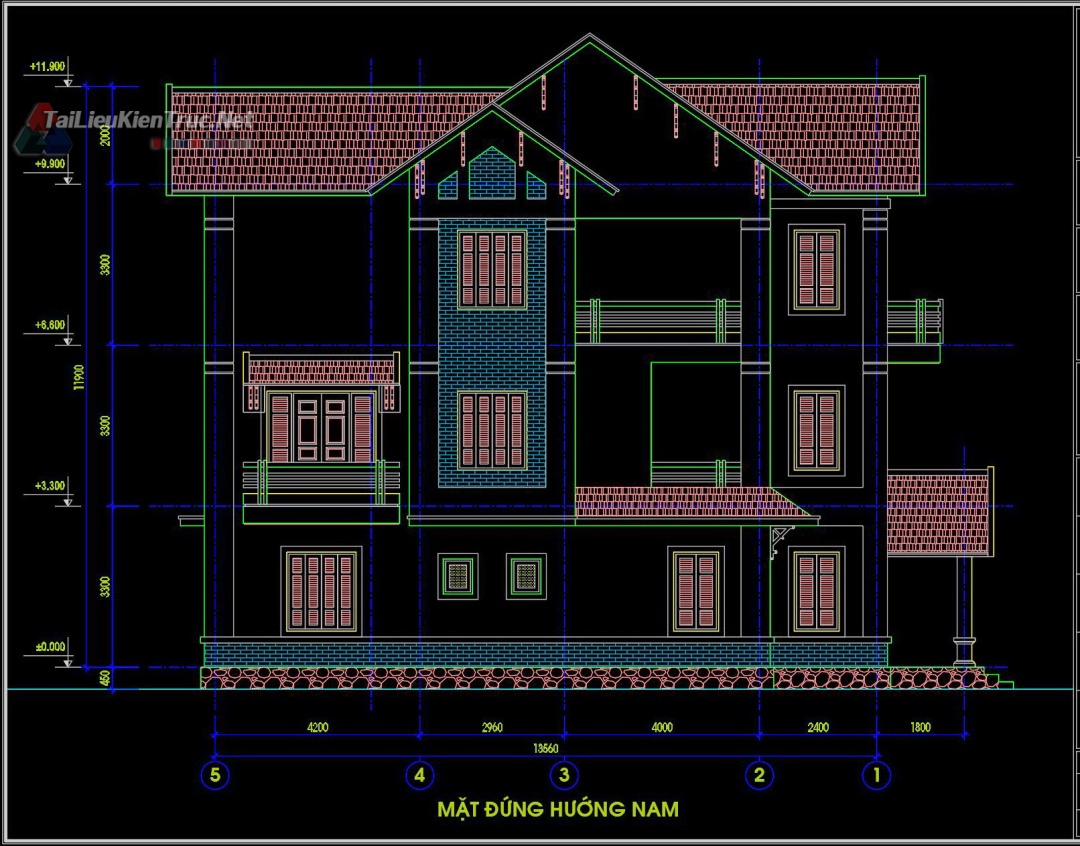

      • Mặt đứng: Hồ sơ cung cấp đầy đủ bản vẽ 4 mặt đứng, thể hiện chi tiết ngôn ngữ kiến trúc hiện đại kết hợp mái dốc. Các chi tiết như ban công, logia, hệ cửa sổ, và vật liệu ốp được thể hiện rõ, giúp người xem dễ dàng phân tích tỷ lệ và hình khối công trình.

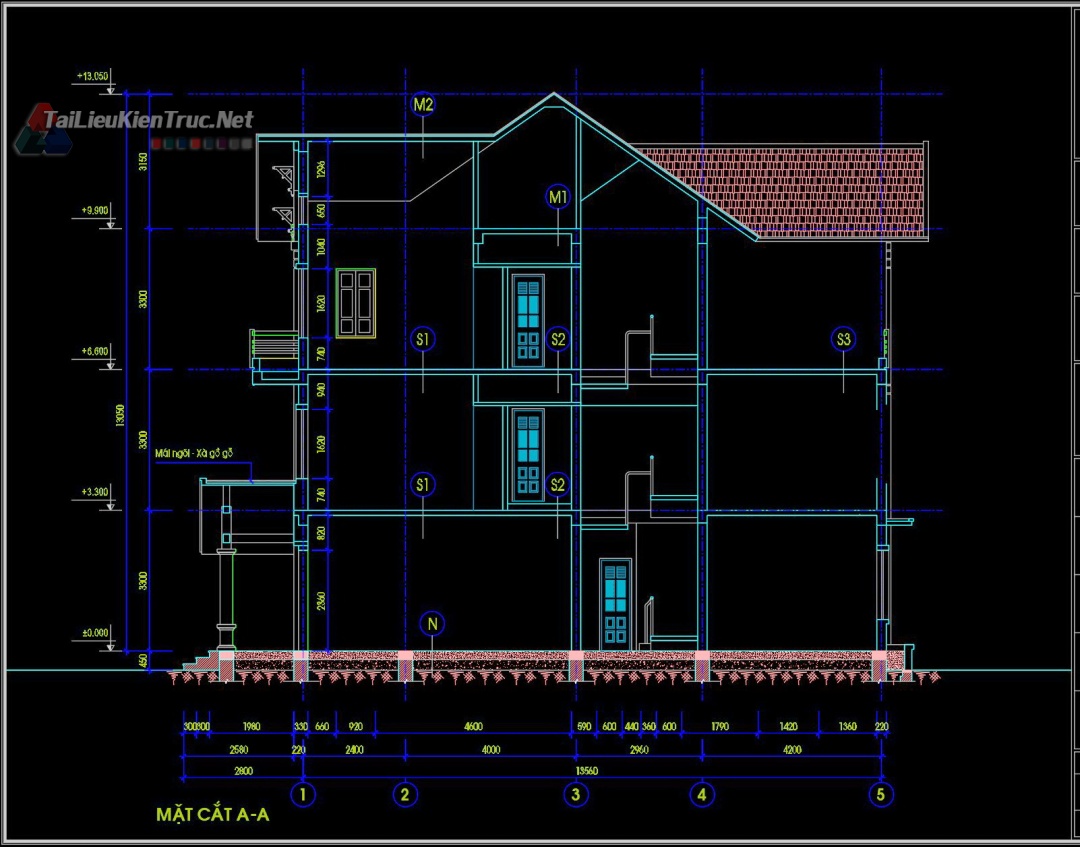

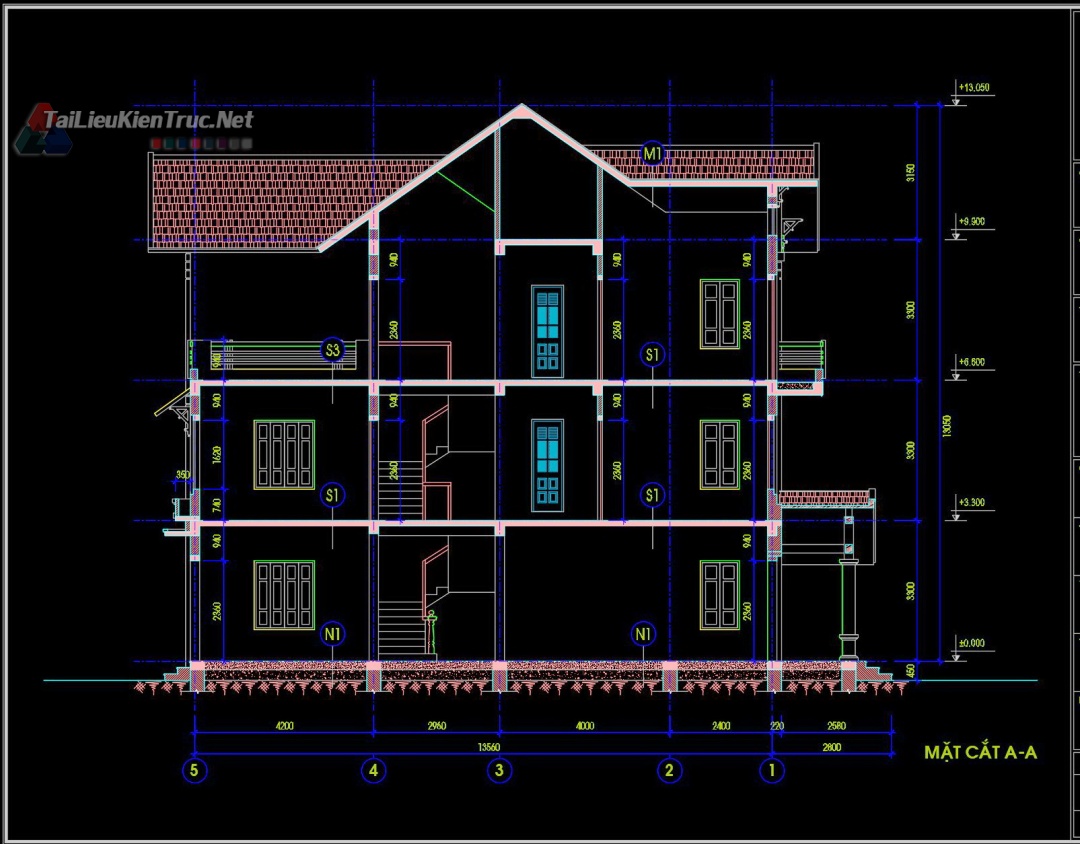

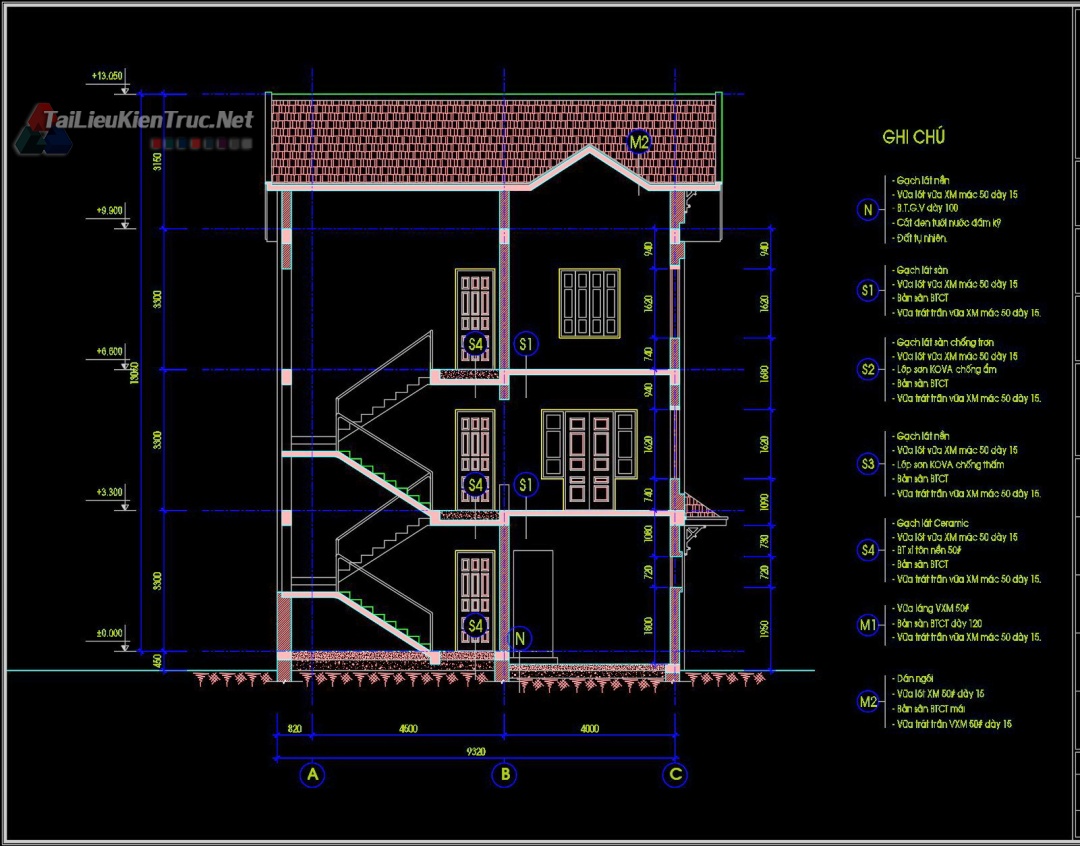

      • Mặt cắt: Các bản vẽ mặt cắt cung cấp thông tin kỹ thuật quan trọng về cao độ các tầng, cấu tạo cơ bản của sàn, mái, cầu thang và các hệ thống kỹ thuật liên quan, là cơ sở để phát triển các bản vẽ thi công chi tiết.












    Ứng dụng tham khảo:

    Bộ hồ sơ này là một tài liệu giá trị để:

    • Nghiên cứu cách tổ chức không gian và dây chuyền công năng cho nhà ở biệt thự có quy mô tương đương.
    • Tham khảo các giải pháp xử lý hình khối, mặt đứng kiến trúc.
    • Làm cơ sở dữ liệu (base) để phát triển các phương án thiết kế mới hoặc thực hành các đồ án chuyên ngành.

    >>> Xem thêm các bản vẽ khác tại: Hồ sơ thiết kế
