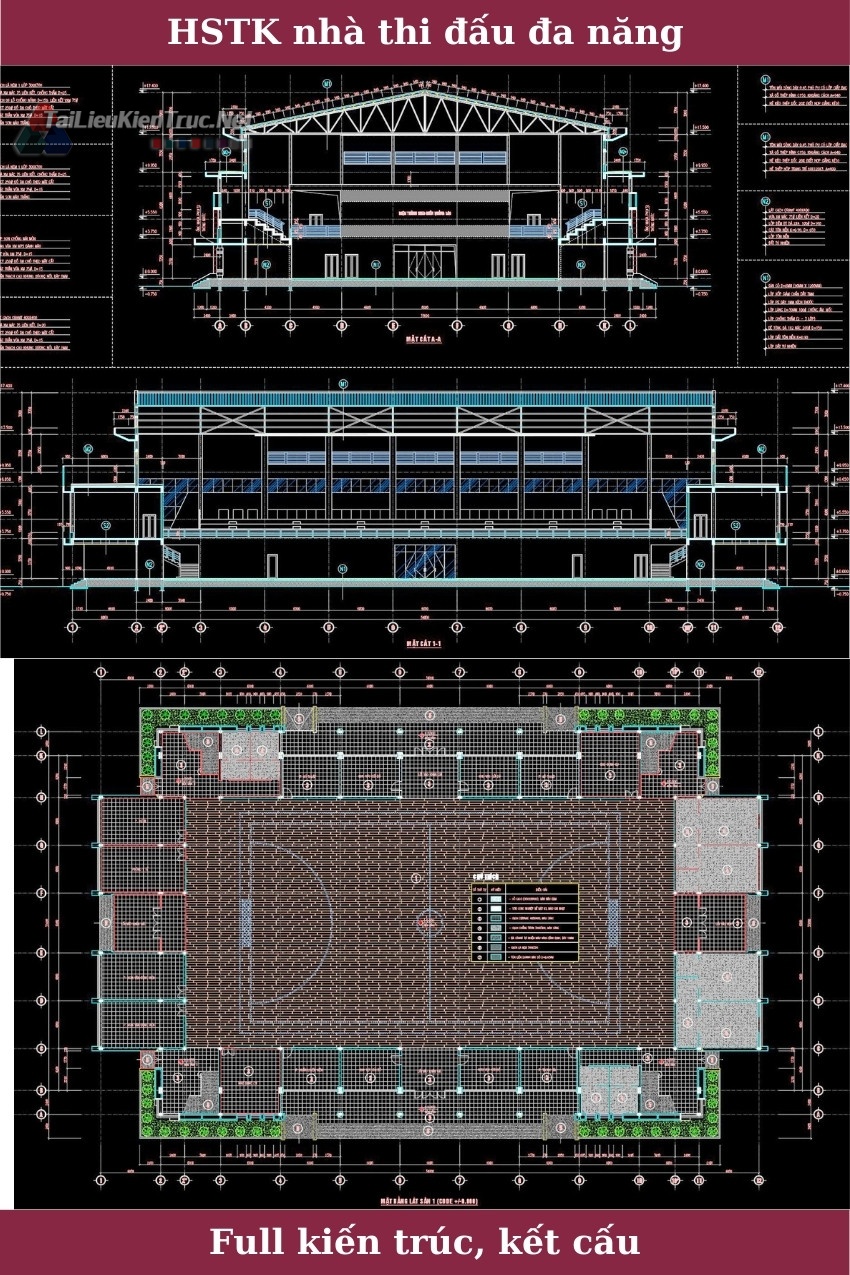

Hồ sơ thiết kế bản vẽ nhà thi đấu đa năng full kiến trúc, kết cấu

Trang chủ  >   Hồ sơ thiết kế >   Công trình Thể thao

  • Hồ sơ thiết kế bản vẽ nhà thi đấu đa năng full kiến trúc, kết cấu
    • Hồ sơ thiết kế bản vẽ nhà thi đấu đa năng nhà thi đấu nhà đa năng

    Có thể quan tâm

    Full Hồ Sơ Thiết Kế Nhà Thi Đấu Đa Năng – Bản Vẽ Thi Công Chi Tiết (AutoCAD)

    Bộ tài liệu này mô tả giải pháp thiết kế cho một công trình thể thao đa năng hiện đại, đáp ứng đầy đủ các tiêu chuẩn về thi đấu và tổ chức sự kiện. Đây là bộ hồ sơ thực tế, có độ chuẩn xác cao về kỹ thuật, phù hợp để làm tài liệu tham khảo thiết kế hoặc đồ án tốt nghiệp.

    1. Thông tin tổng quan công trình

    • Loại hình: Nhà thi đấu thể thao đa năng (Phục vụ Futsal, Bóng rổ, Cầu lông, Bóng chuyền...).

    • Quy mô: 1 tầng chính + hệ thống khán đài tầng lửng.

    • Giải pháp kiến trúc: Phong cách hiện đại, sử dụng hệ vách kính lớn kết hợp các mảng miếng hình học mạnh mẽ.

    • Giải pháp kết cấu: Hệ khung cột bê tông cốt thép kết hợp mái dàn vì kèo thép vượt nhịp lớn (Large Span Steel Truss).

    2. Chi tiết các hạng mục bản vẽ trong hồ sơ

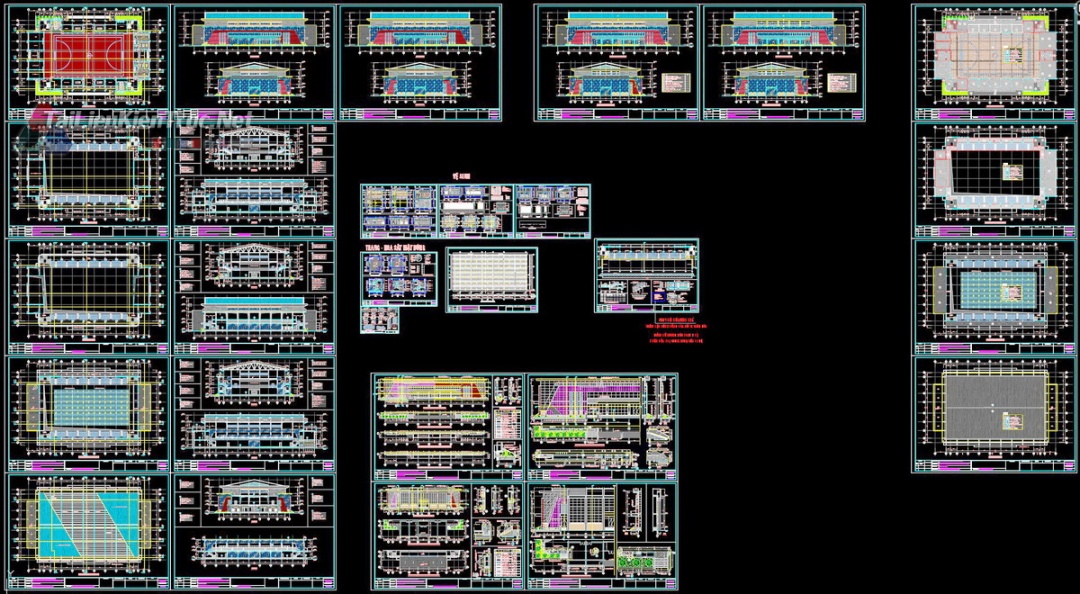

    Hồ sơ bao gồm đầy đủ các phân đoạn triển khai từ tổng thể đến chi tiết:

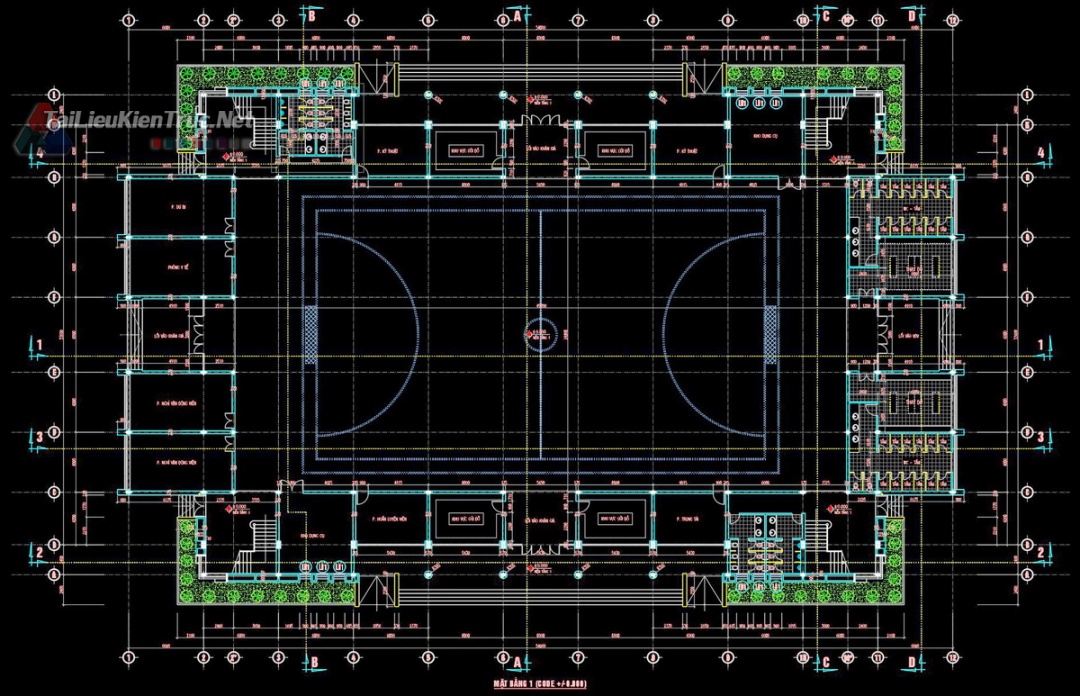

    • Mặt bằng công năng (+0.000): Bố trí sân thi đấu tiêu chuẩn trung tâm, hệ thống phòng chức năng phụ trợ bao gồm: Phòng y tế, phòng huấn luyện viên, khu vực kho dụng cụ, phòng kỹ thuật và khu vệ sinh/thay đồ quy mô lớn.

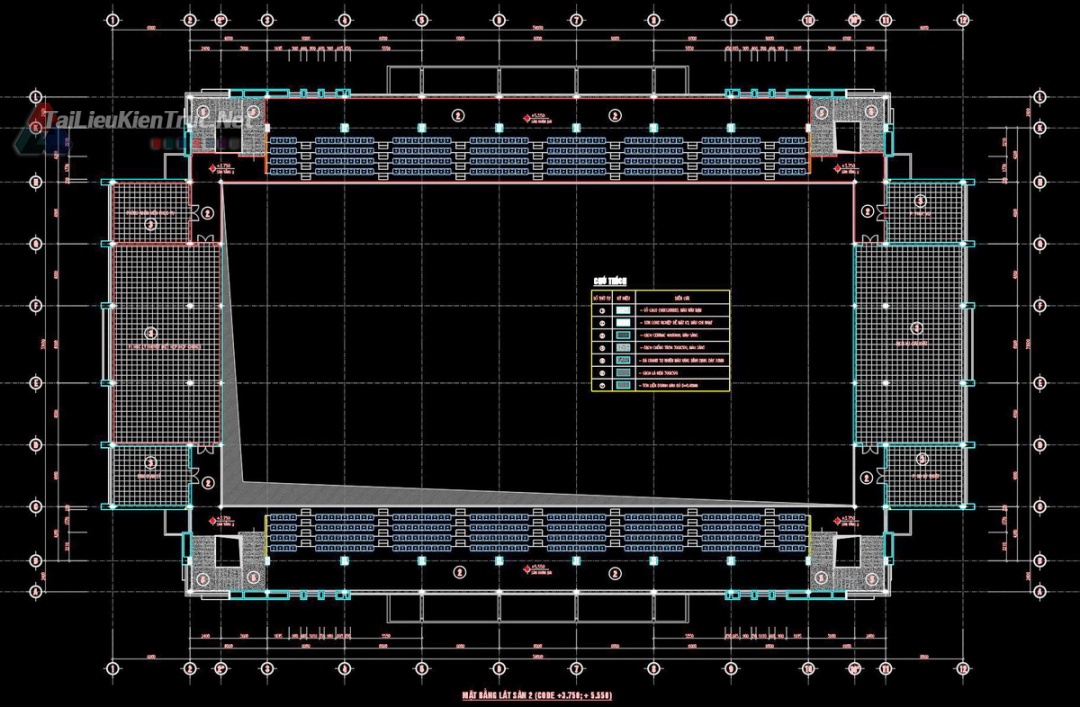

    • Mặt bằng khán đài & Tầng lửng: Chi tiết khu vực ghế ngồi khán giả, lối thoát hiểm và hệ thống hành lang giao thông.

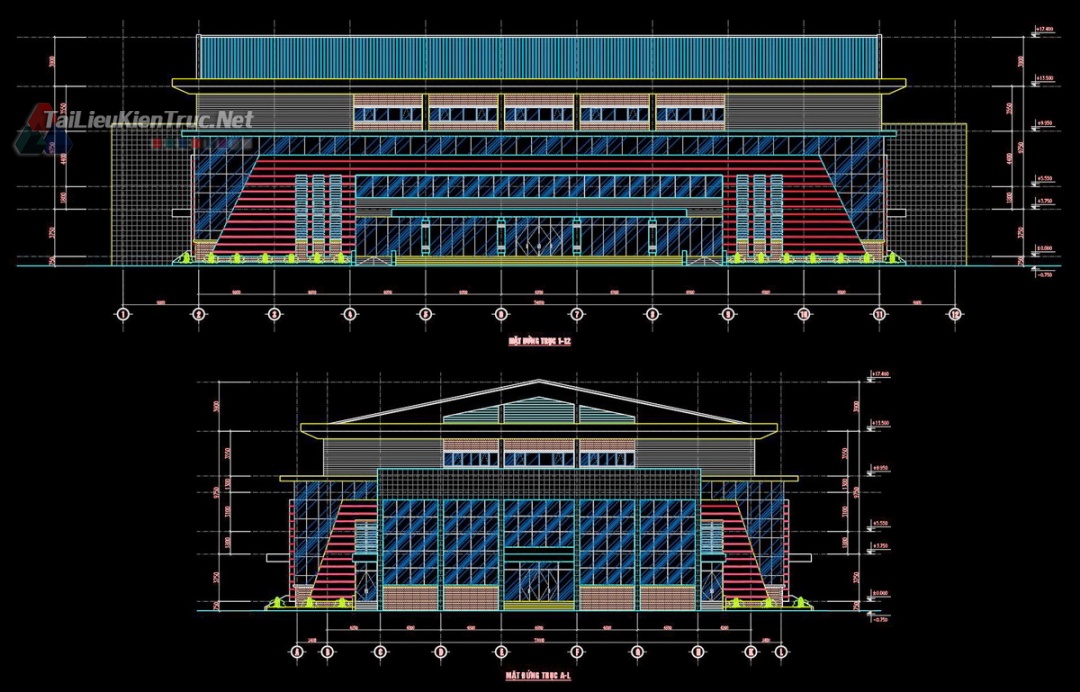

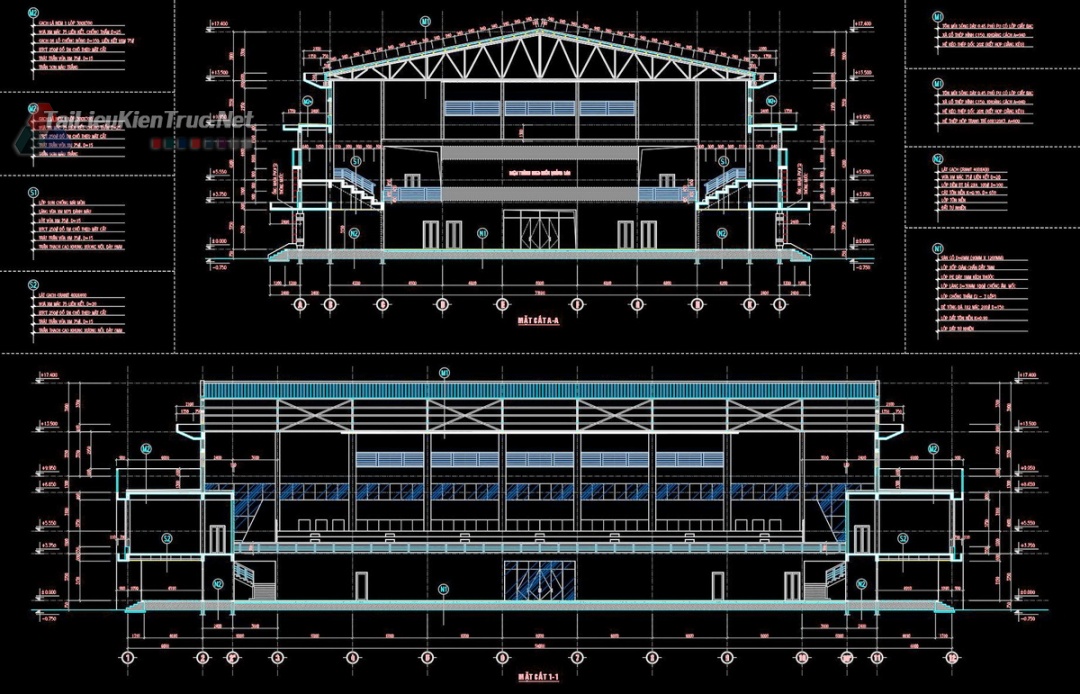

    • Mặt đứng & Mặt cắt: Thể hiện rõ cao độ công trình (đỉnh mái +17.400m), giải pháp thông tầng và hệ mái dàn thép chịu lực.

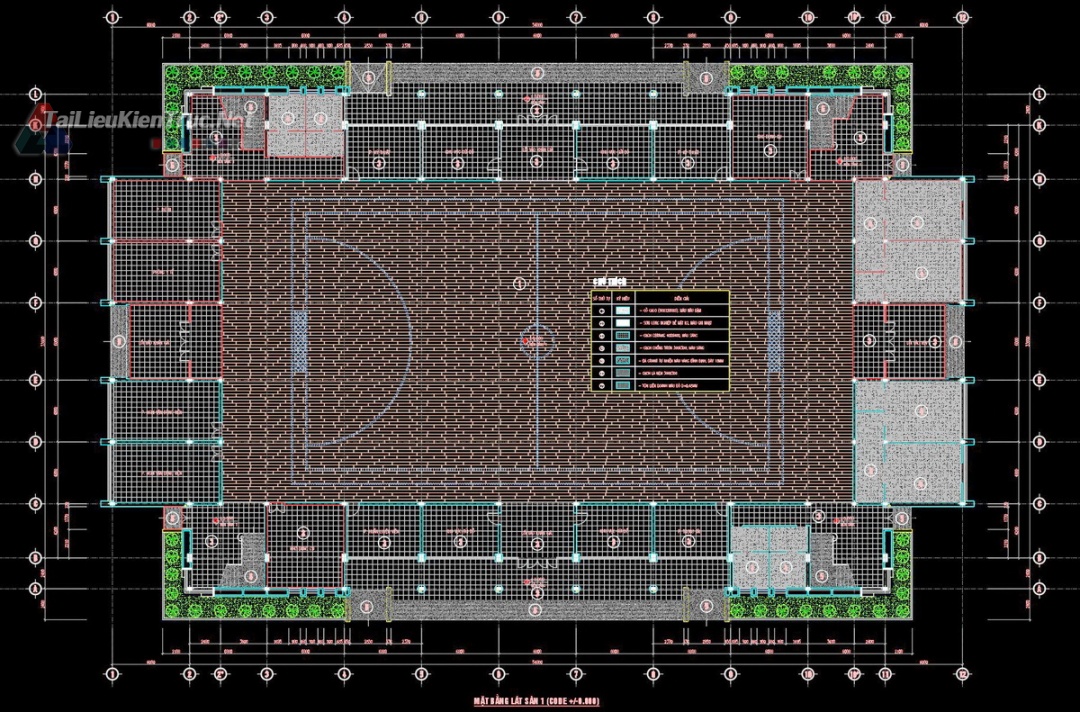

    • Mặt bằng lát sàn: Phân tách rõ ràng các vật liệu sàn (Sàn gỗ thi đấu, gạch ceramic, gạch chống trơn khu WC).

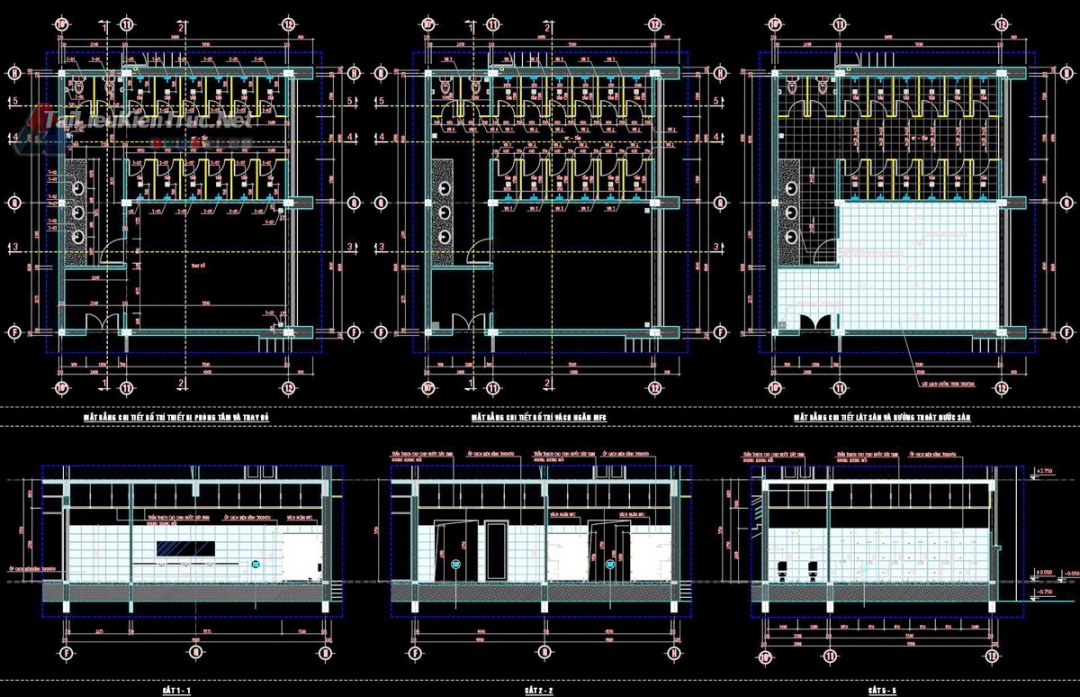

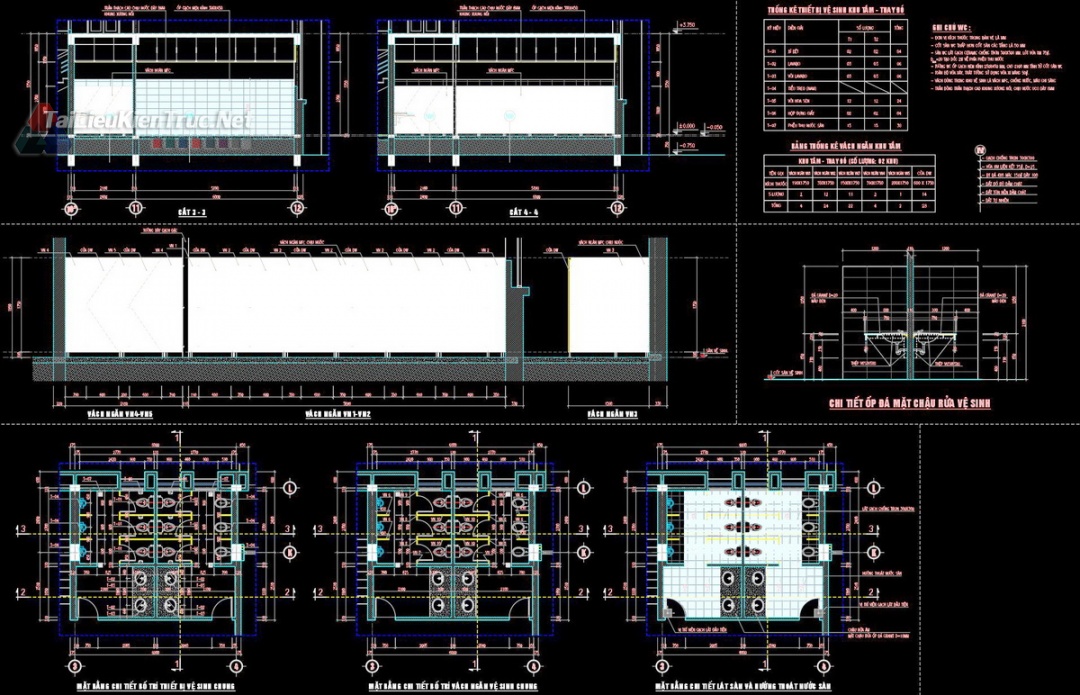

    • Hồ sơ chi tiết khu vệ sinh: Triển khai chi tiết vách ngăn Compact/MFC, hệ thống thoát sàn và bố trí thiết bị vệ sinh (Schedules).

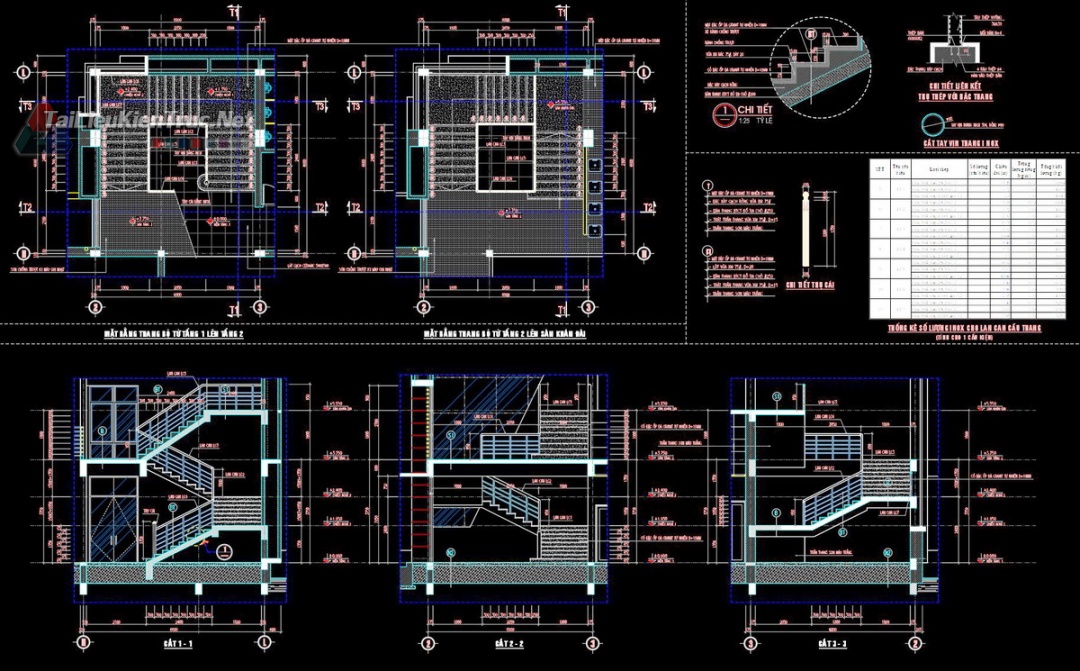

    • Chi tiết cầu thang & Lan can: Bản vẽ chi tiết cấu tạo thang bộ, tay vịn inox và các chi tiết liên kết cơ khí.

    • Chi tiết cấu tạo khán đài: Bản vẽ triển khai mặt cắt khán đài, cốt thép và khoảng cách ghế ngồi tiêu chuẩn.















    3. Ưu điểm nổi bật của bộ file

    • Tính thực tiễn: Bản vẽ được trình bày sạch sẽ, đúng quy chuẩn kỹ thuật xây dựng, đầy đủ các ghi chú (Legend) và thống kê vật liệu.

    • Giải pháp vượt nhịp: Đây là tư liệu tốt để nghiên cứu về cách thiết kế hệ mái thép cho các không gian rộng không cột giữa.

    • Đầy đủ chi tiết nhỏ: Từ chi tiết ốp đá, vách ngăn vệ sinh đến chi tiết tay vịn đều được triển khai tỉ mỉ, giúp người xem hiểu rõ cách cấu tạo thực tế.

    Định dạng file: .DWG (AutoCAD) Dung lượng: Tối ưu, quản lý theo Layer chuyên nghiệp.

    Lưu ý: Đây là bộ hồ sơ thiết kế chất lượng cao (file trả phí), đảm bảo tính chuyên môn và thẩm mỹ cao nhất cho người sử dụng.
