021. Hồ sơ thiết kế nhà thờ 5 gian 6x15m full kiến trúc kết cấu điện nước

Hồ Sơ Thiết Kế Nhà Thờ Họ 5 Gian (6x19m) – Tài Liệu Kỹ Thuật Toàn Diện Cho Kiến Trúc Sư

Chúng tôi giới thiệu Hồ Sơ Thiết Kế Nhà Thờ Họ 5 Gian với kích thước xây dựng ấn tượng 6m x 19m, một tài liệu chuyên sâu và đầy đủ, tập trung vào giải pháp Kiến trúc, Kết cấu và Cơ điện (M&E). Đây là nguồn tham khảo đắt giá, đặc biệt đối với các Kiến trúc sư chuyên về công trình tâm linh, muốn nghiên cứu và ứng dụng các giải pháp kỹ thuật truyền thống kết hợp hiện đại vào các dự án tương tự.

Tổng Quan Công Trình và Phong Cách

Công trình Nhà thờ Họ được thiết kế với 5 gian chính, tuân thủ nguyên tắc kiến trúc truyền thống, sử dụng hệ mái dốc đặc trưng, đảm bảo sự trang nghiêm và bền vững.

Kích thước xây dựng: Khoảng 6m x 19m (Kích thước tim trục)

Số gian: 5 gian (3 gian giữa lớn, 2 gian biên nhỏ hơn)

Mái: Hệ mái dốc (i=30%), kết cấu bê tông cốt thép.

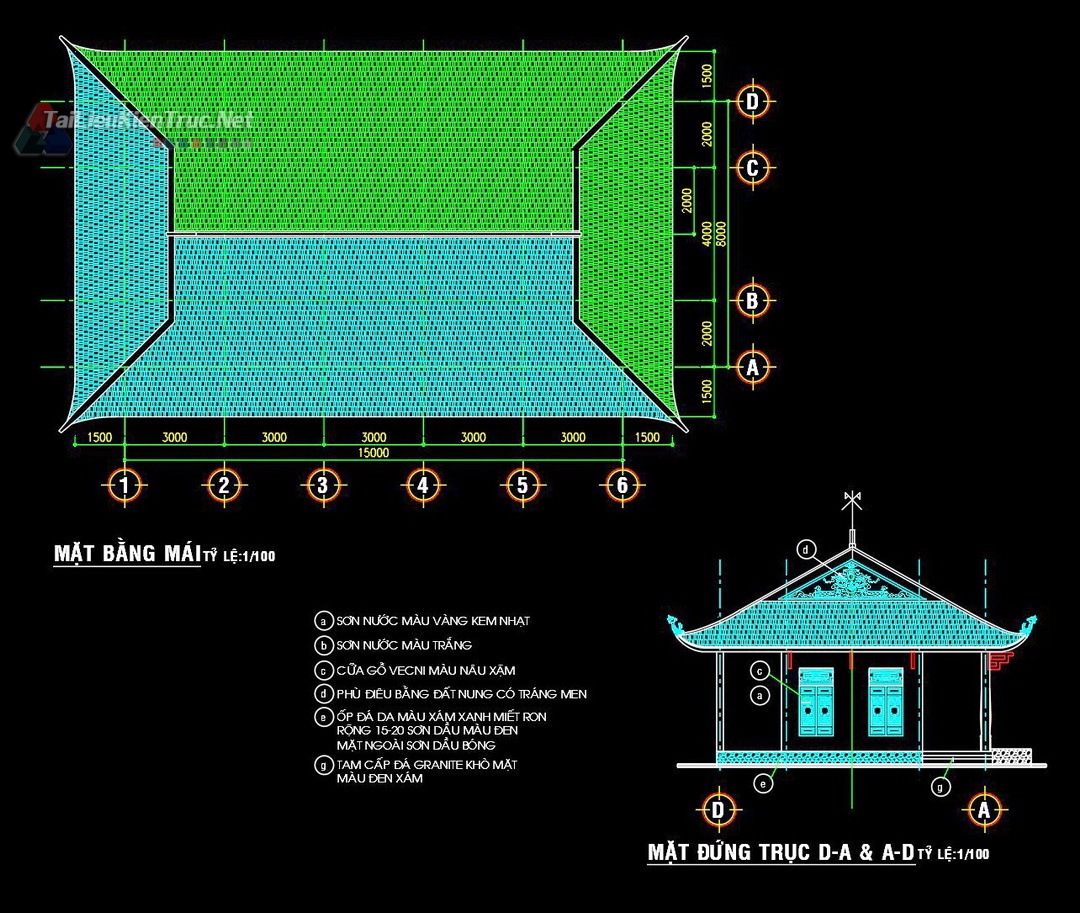

Vật liệu hoàn thiện: Đá Granite nhám lát nền, Đá xẻ ốp lát, Sơn nước màu vàng kem/trắng, Gạch ốp tạo hình (theo mặt cắt A-A).

Phân Tích Công Năng và Kiến Trúc Chi Tiết

Mặt Bằng Tổng Thể và Chi Tiết

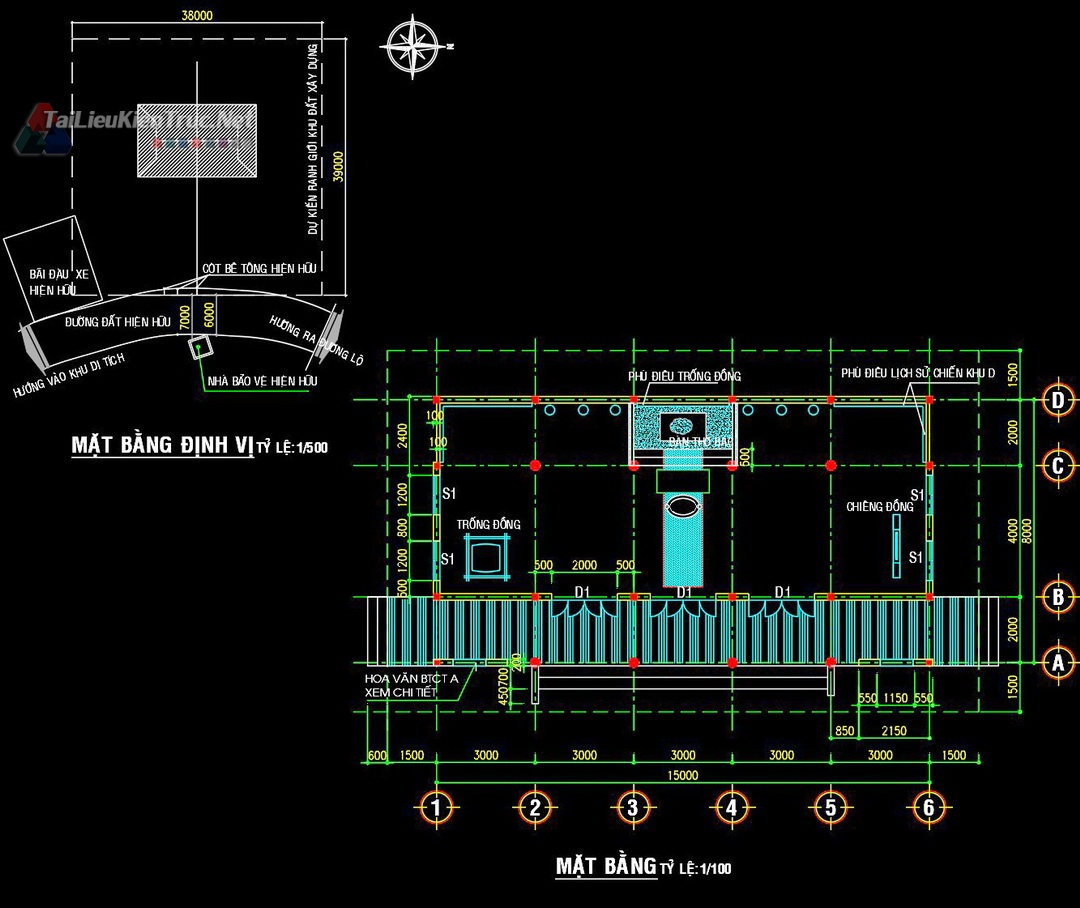

• Mặt Bằng Vị Trí (Tỷ lệ 1:500): Xác định rõ vị trí công trình, hướng đặt bàn thờ, đường bát quái, khu vực trồng đồng, và lối vào, đảm bảo tuân thủ yếu tố phong thủy và quy hoạch tổng thể.

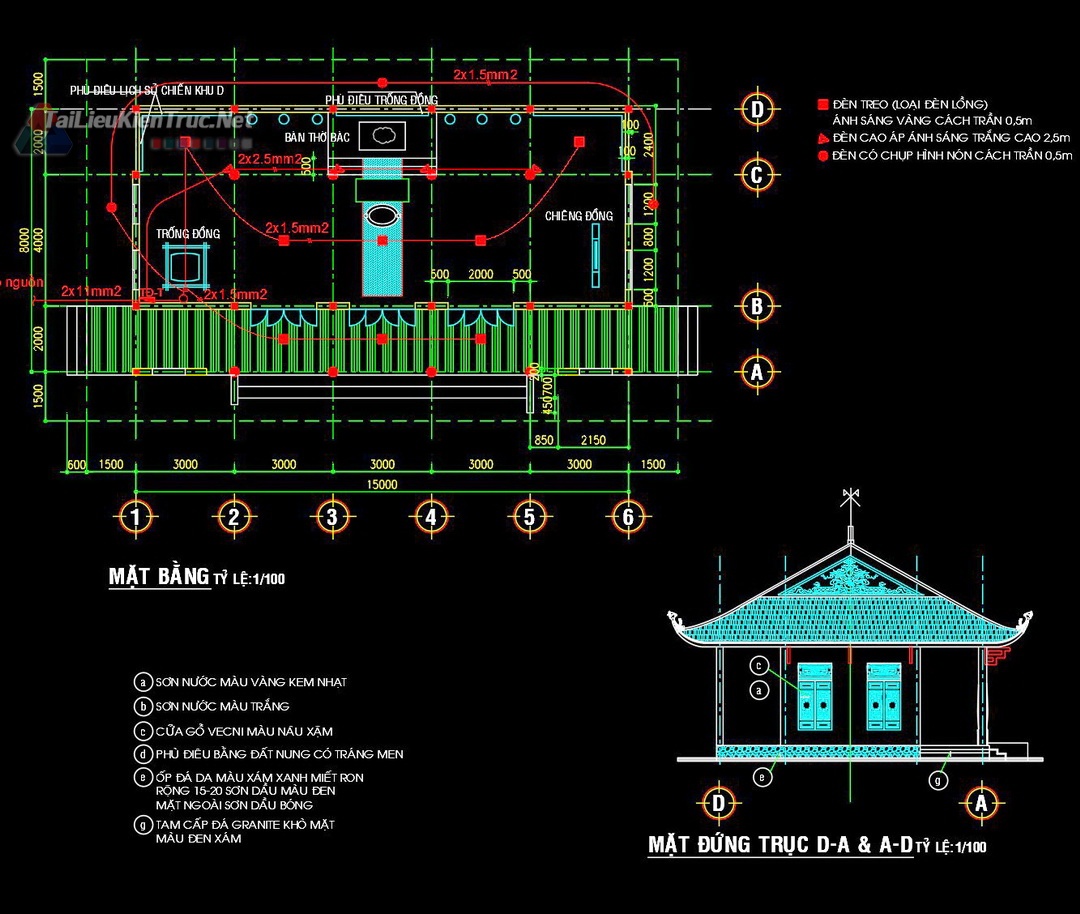

• Mặt Bằng Tầng (Tỷ lệ 1:100): Thể hiện chi tiết 5 gian, bố trí sân thờ/ban thờ ở gian giữa, khu vực trống đồng/chiêng đồng ở các gian biên, và vị trí các cửa gỗ lớn (Cửa D1) và cửa sổ (S1) với hoa văn chạm khắc phức tạp.

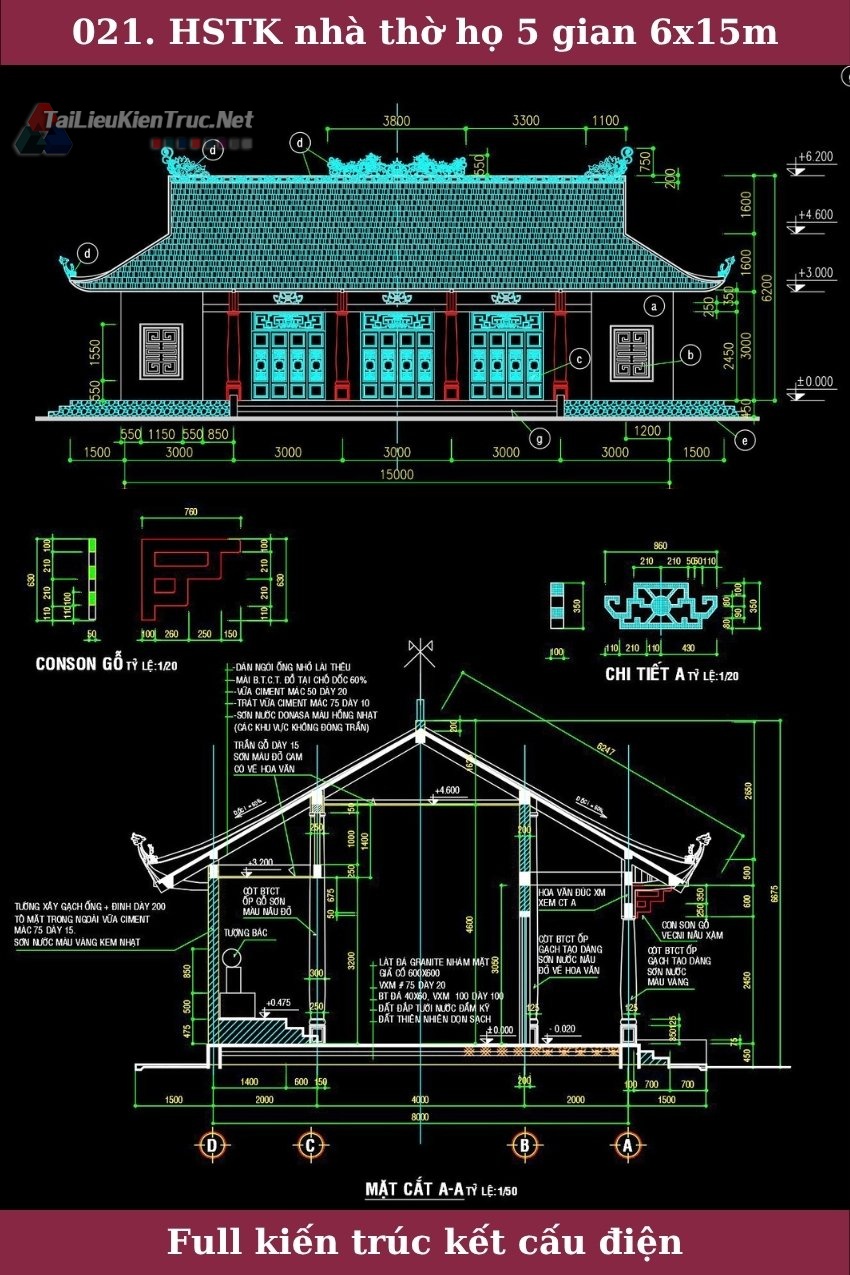

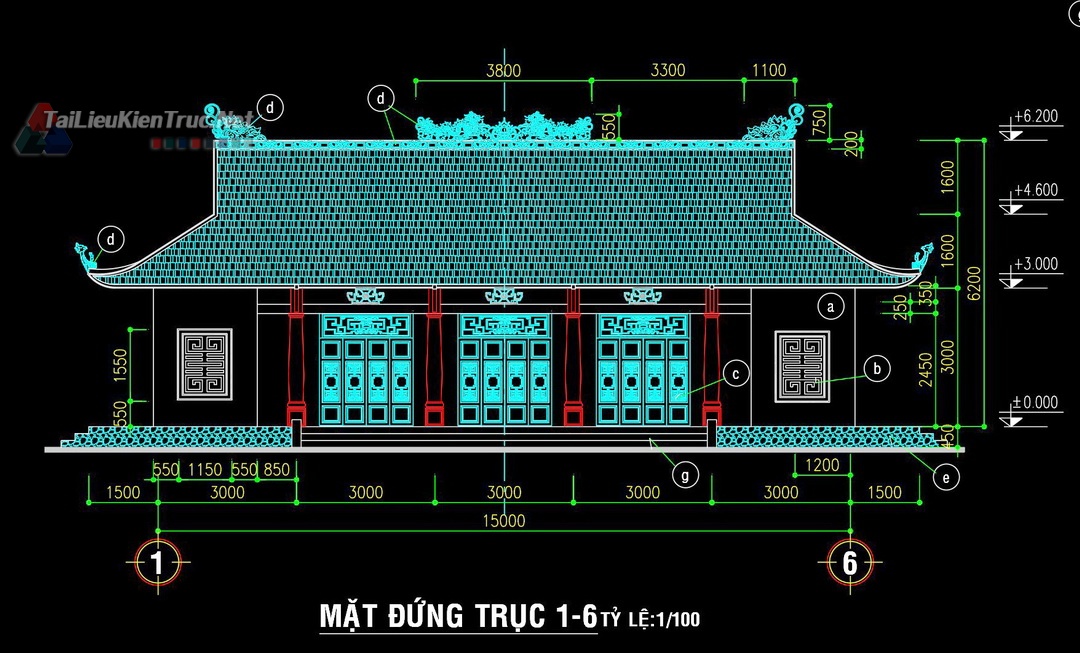

• Mặt Đứng Trục 1-6: Minh họa rõ nét vẻ đẹp hoành tráng của mặt tiền, kết cấu mái, và chi tiết lan can cửa sổ (Lanh tô) được tính toán kỹ lưỡng ($L=3M$, $SL=3$ Ổ khóa; $L=1.6M$, $SL=4$ Ổ khóa).

Giải Pháp Mái và Hoàn Thiện

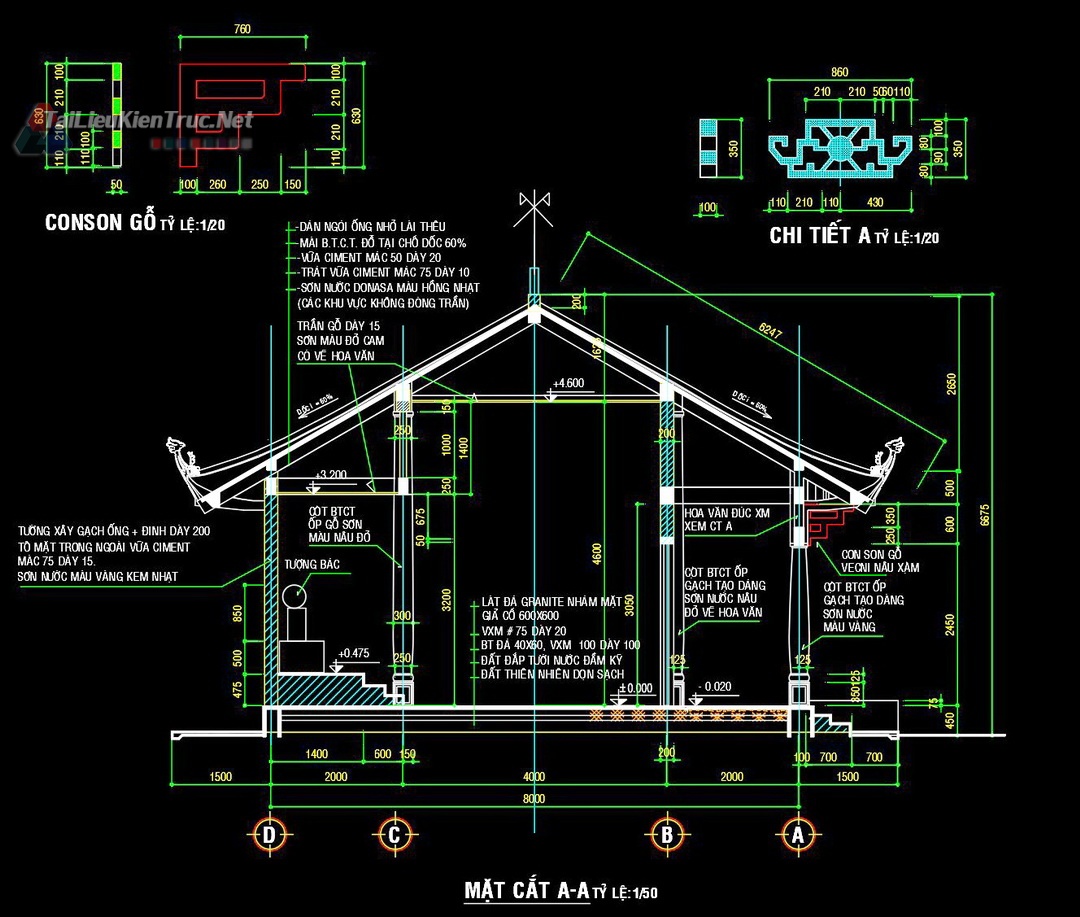

• Mặt Cắt A-A: Cung cấp thông tin chi tiết về cao độ (+0.000,+3.200,+4.600), cấu tạo tường (tường gạch xây dày 290 ốp gạch/sơn nước), và đặc biệt là chi tiết cấu tạo Đan ngói/mái bê tông cốt thép đổ tại chỗ, giúp Kiến trúc sư nắm được biện pháp thi công phần mái truyền thống.

Giải Pháp Kết Cấu Chuyên Sâu

Hồ sơ kết cấu là điểm mạnh, tập trung vào hệ khung chịu lực cho công trình có tải trọng mái lớn và vượt nhịp không gian rộng:

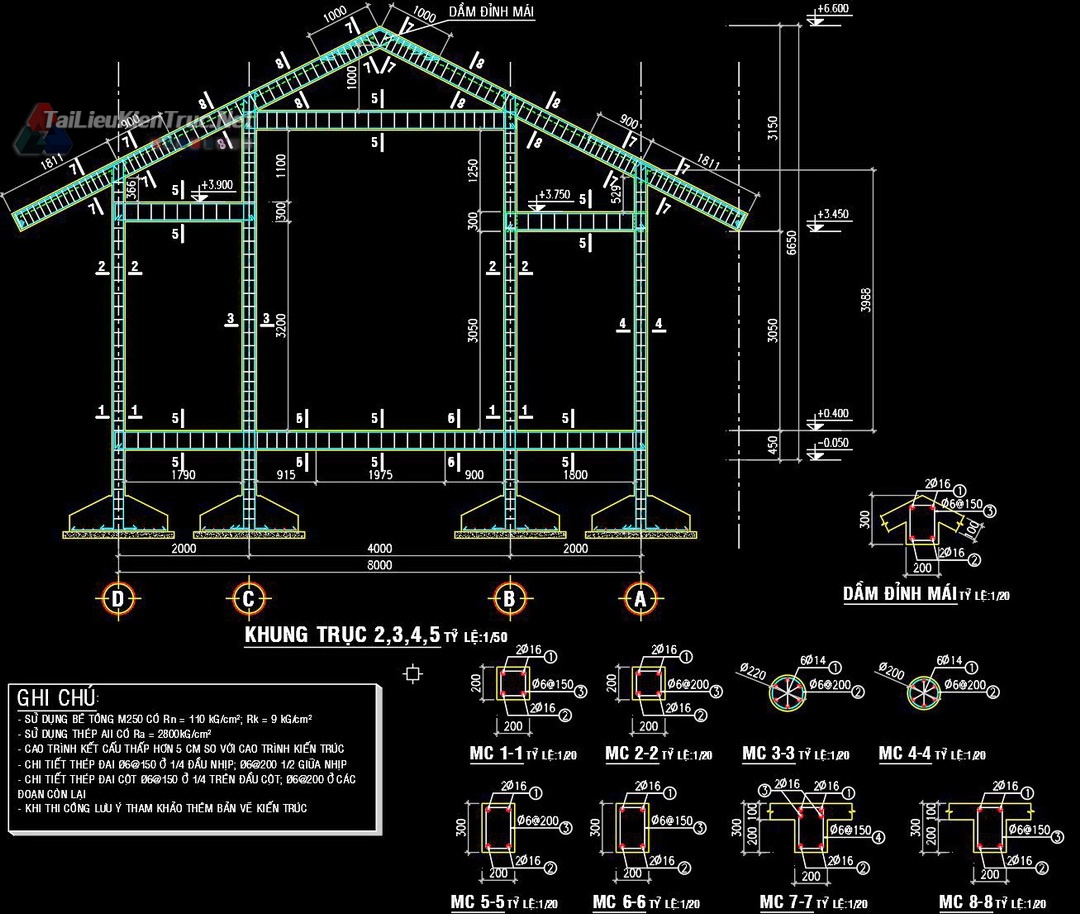

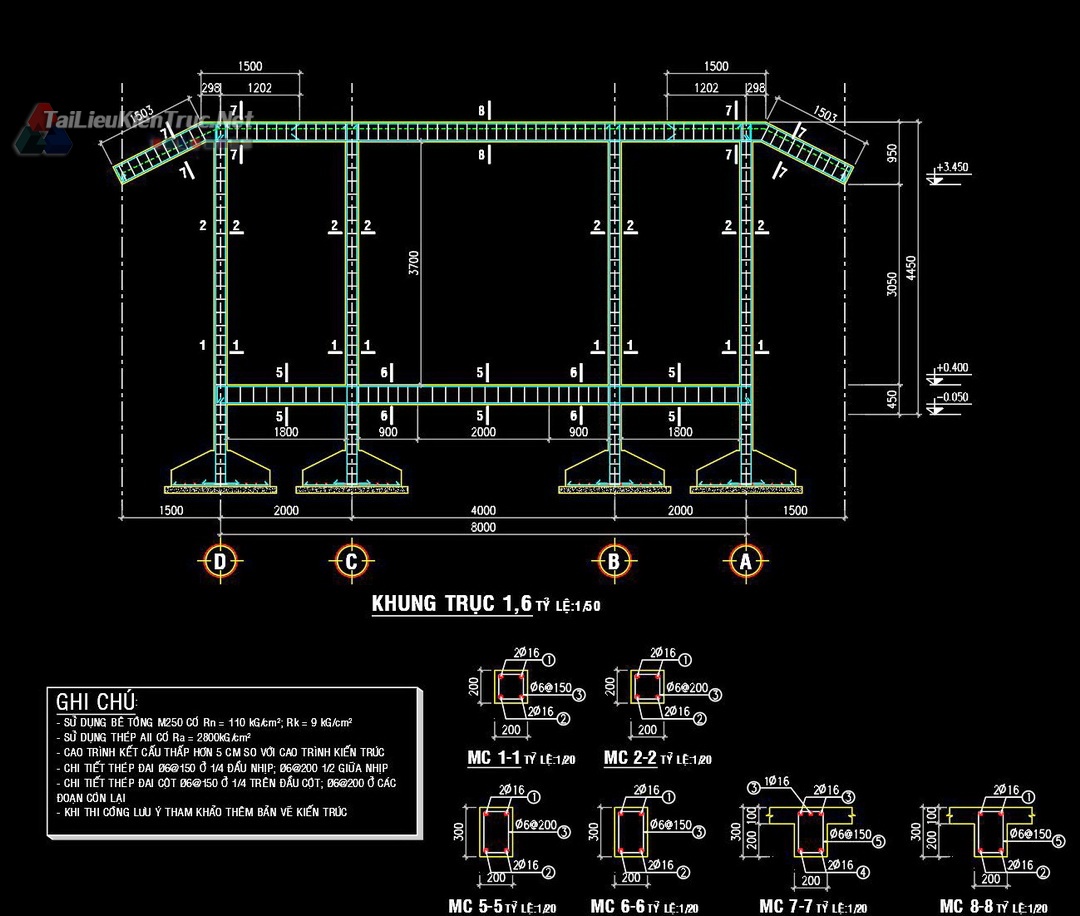

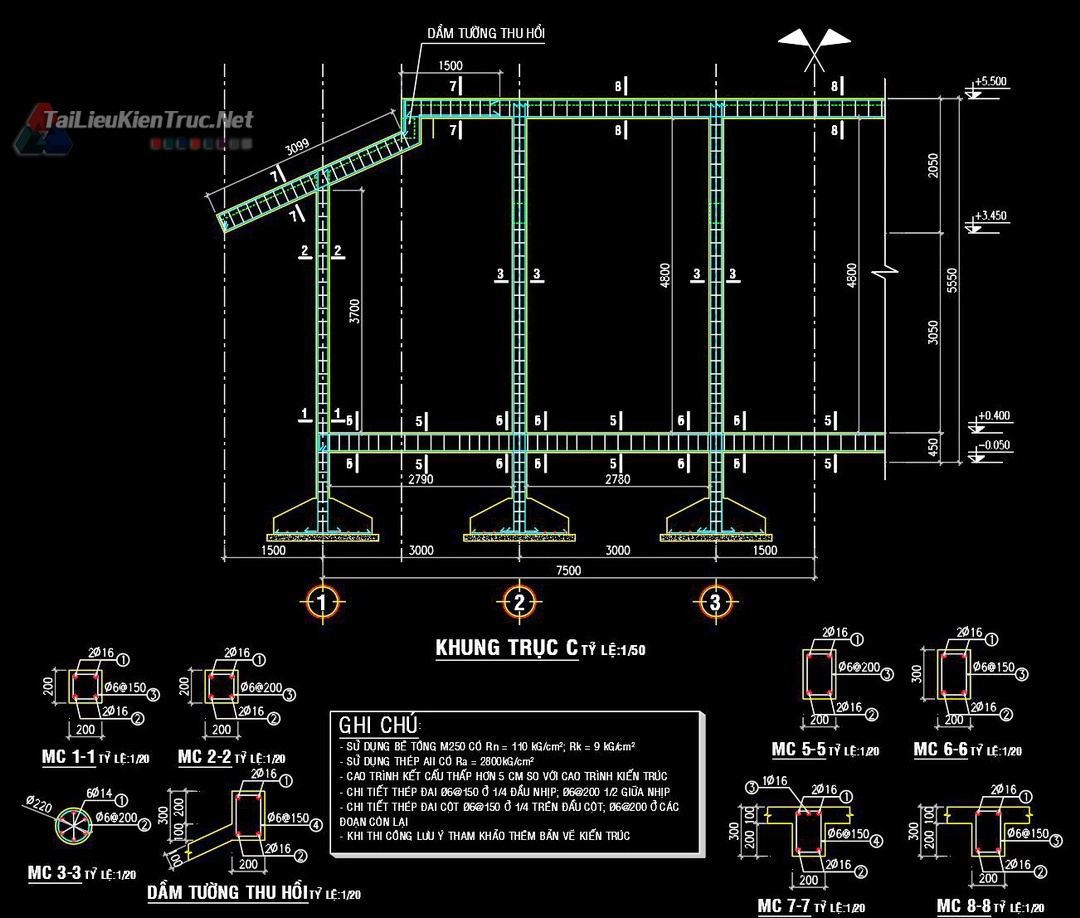

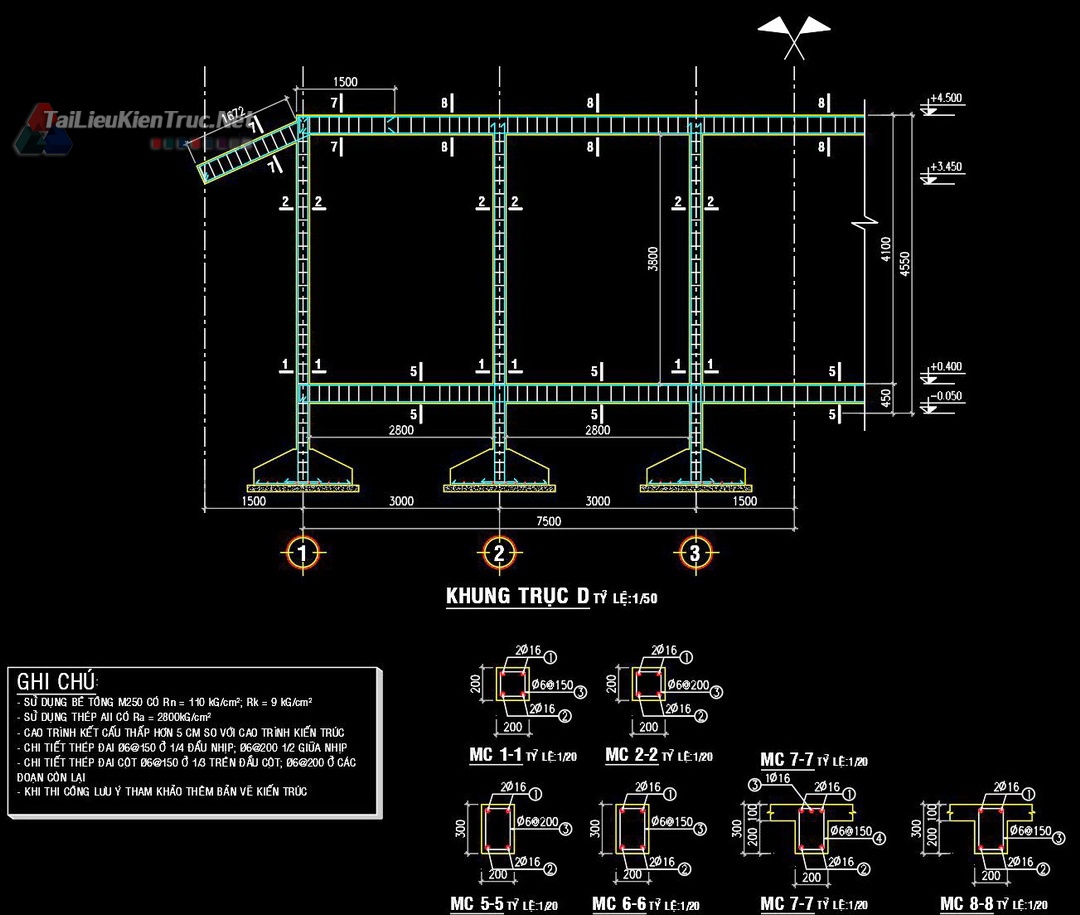

• Hệ Khung Trục: Chi tiết Khung Trục (2,3,4,5), (1,6) và Trục C, D với tỷ lệ $1:50$ (Ví dụ: Khung trục 2,3,4,5).

  • Móng: Sử dụng Bê tông M250 (Rn=110 KG/cm2) và Thép AI ($Ra=2800KG/c{m}^2$).

  • Cột/Dầm: Chi tiết thép dọc Φ16 và đai Φ8@150, đảm bảo khả năng chịu lực cho hệ cột cao và dầm lớn.

  • Dầm Mái: Cấu tạo chi tiết Dầm đỉnh mái và Dầm thu hồi theo các mặt cắt (MC 3-3, MC 4-4), thể hiện cách liên kết giữa dầm và hệ mái dốc.

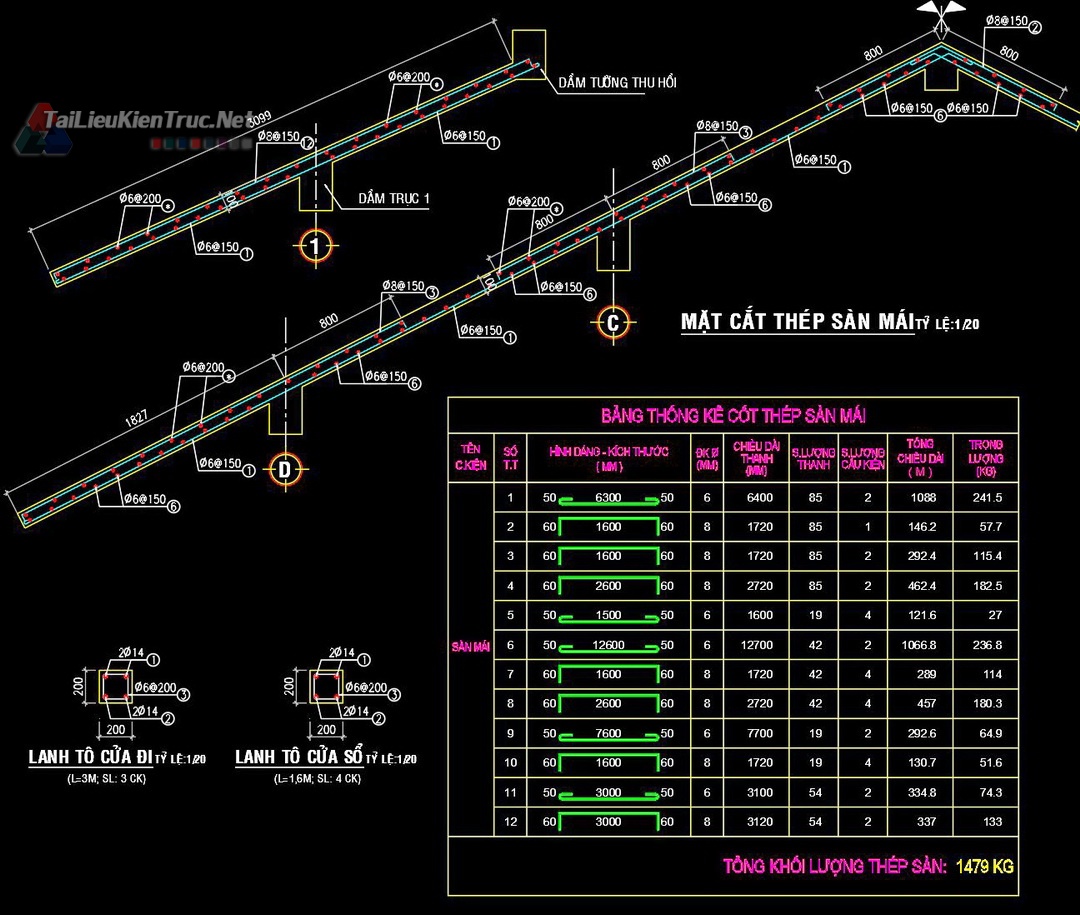

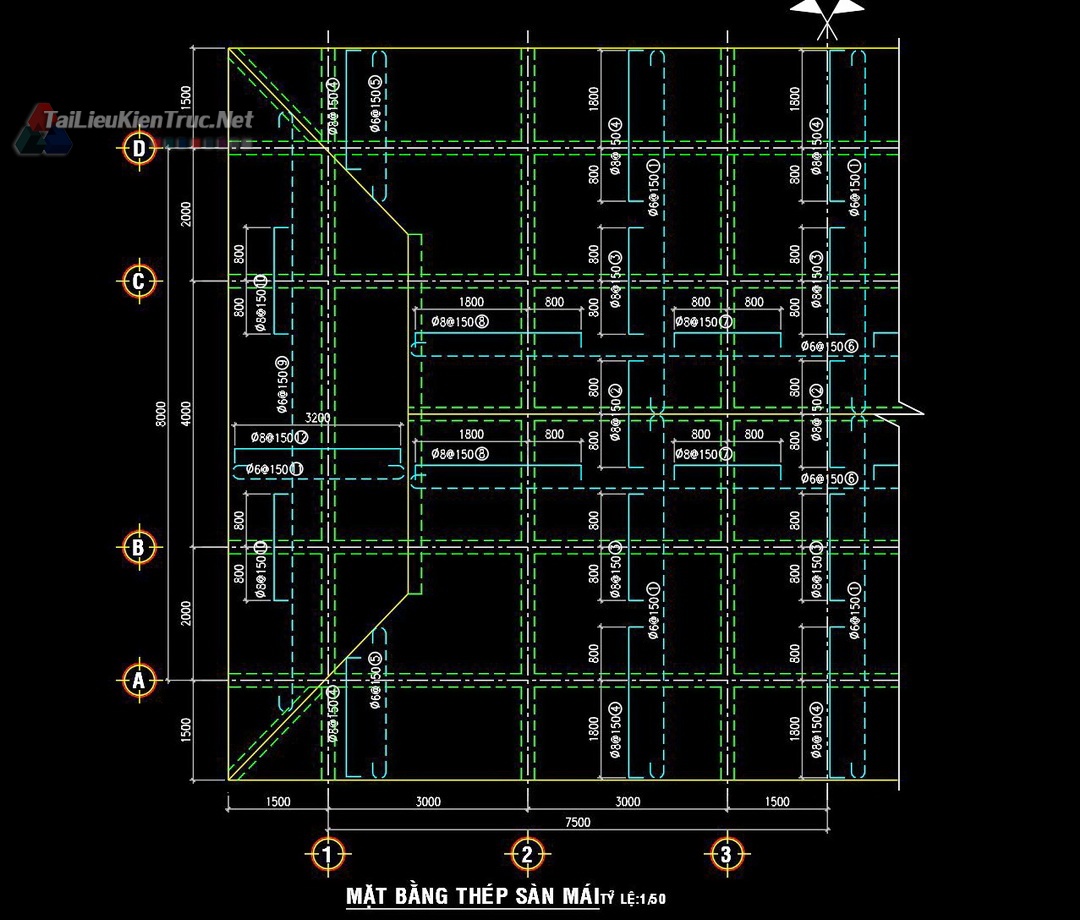

• Thống Kê Thép Sàn Mái: Cung cấp Bảng thống kê cốt thép sàn mái/tỷ chi tiết 1479 KG, với các loại thép Φ6,Φ8, chiều dài và số lượng thanh, là dữ liệu quan trọng cho việc bóc tách khối lượng và dự toán chính xác.

Giá Trị Tham Khảo và Ứng Dụng

Hồ sơ này là tài liệu mẫu mực để học hỏi cách xử lý kết cấu cho hệ mái dốc bê tông cốt thép và bố trí mặt bằng không gian 5 gian theo tỉ lệ kiến trúc truyền thống.

Kiến trúc sư có thể trực tiếp tham khảo:

1. Chi tiết cấu tạo mái: Giải pháp kỹ thuật cho lớp bê tông, vữa, và ngói lợp trên hệ mái lớn.

2. Hệ cột/dầm chịu lực: Cách tính toán và bố trí cốt thép cho nhịp lớn, đảm bảo tính thẩm mỹ và kết cấu.

3. Tỷ lệ không gian: Áp dụng tỷ lệ vàng trong kiến trúc tâm linh cho công trình nhiều gian.

Hồ sơ thiết kế Nhà thờ Họ 5 gian (6x19m) là một tài liệu kỹ thuật hoàn chỉnh, đáp ứng tiêu chuẩn thi công và là nguồn tư liệu quý giá giúp Kiến trúc sư chuyên nghiệp triển khai các dự án mang tính kế thừa văn hóa và kỹ thuật cao.
