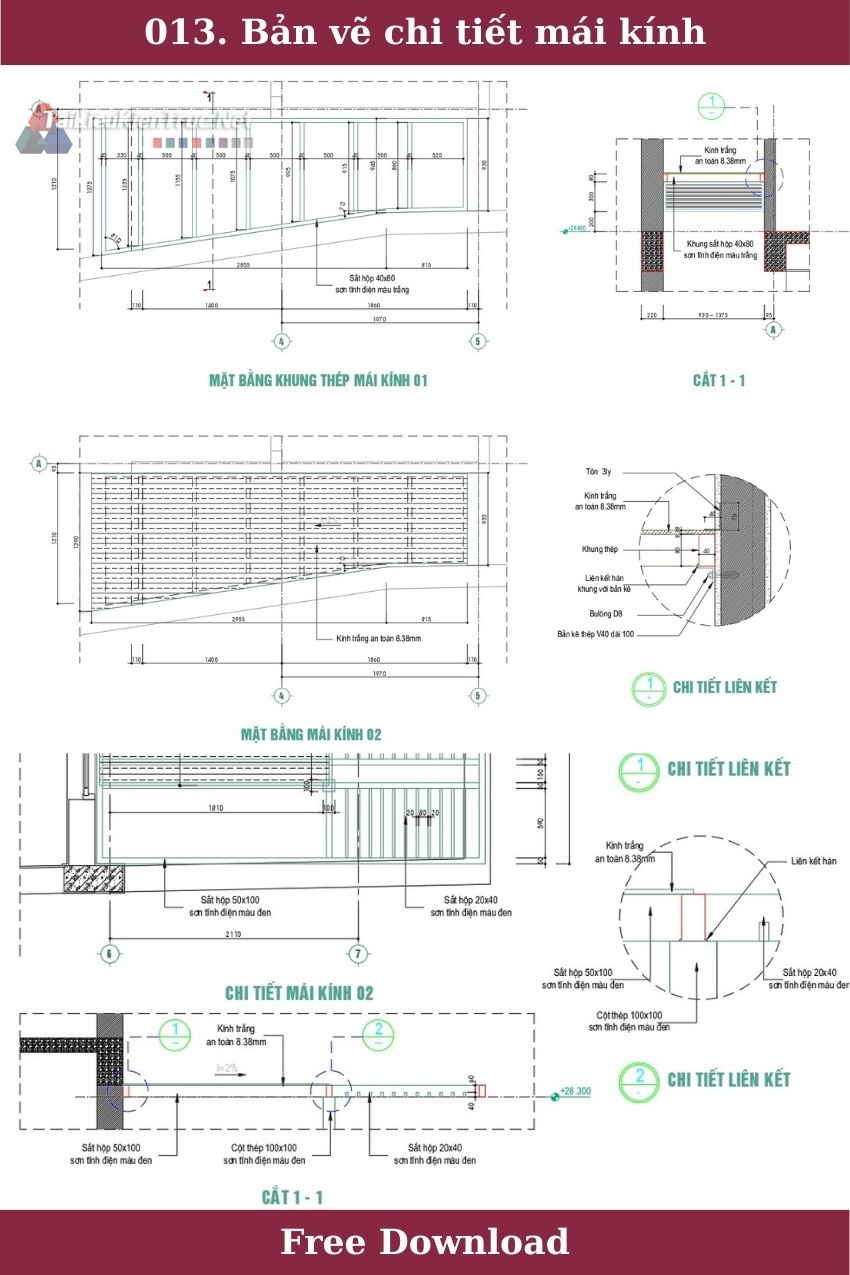

Bản vẽ này trình bày chi tiết kỹ thuật cho hệ thống mái kính sân thượng, kết hợp giữa khung thép và kính cường lực, đảm bảo độ bền và tính thẩm mỹ cao.
Các chi tiết chính bao gồm:
Kết cấu khung thép: Sử dụng sắt hộp 50x100mm, 50x40mm và 100x100mm, được sơn tĩnh điện màu đen hoặc trắng để chống gỉ sét và tăng tính thẩm mỹ. Kết cấu này đóng vai trò là hệ khung chịu lực chính cho toàn bộ mái kính.
Vật liệu lợp: Kính cường lực an toàn dày 8.38mm được sử dụng, có khả năng chịu lực tốt, chống vỡ và đảm bảo an toàn cho người sử dụng.

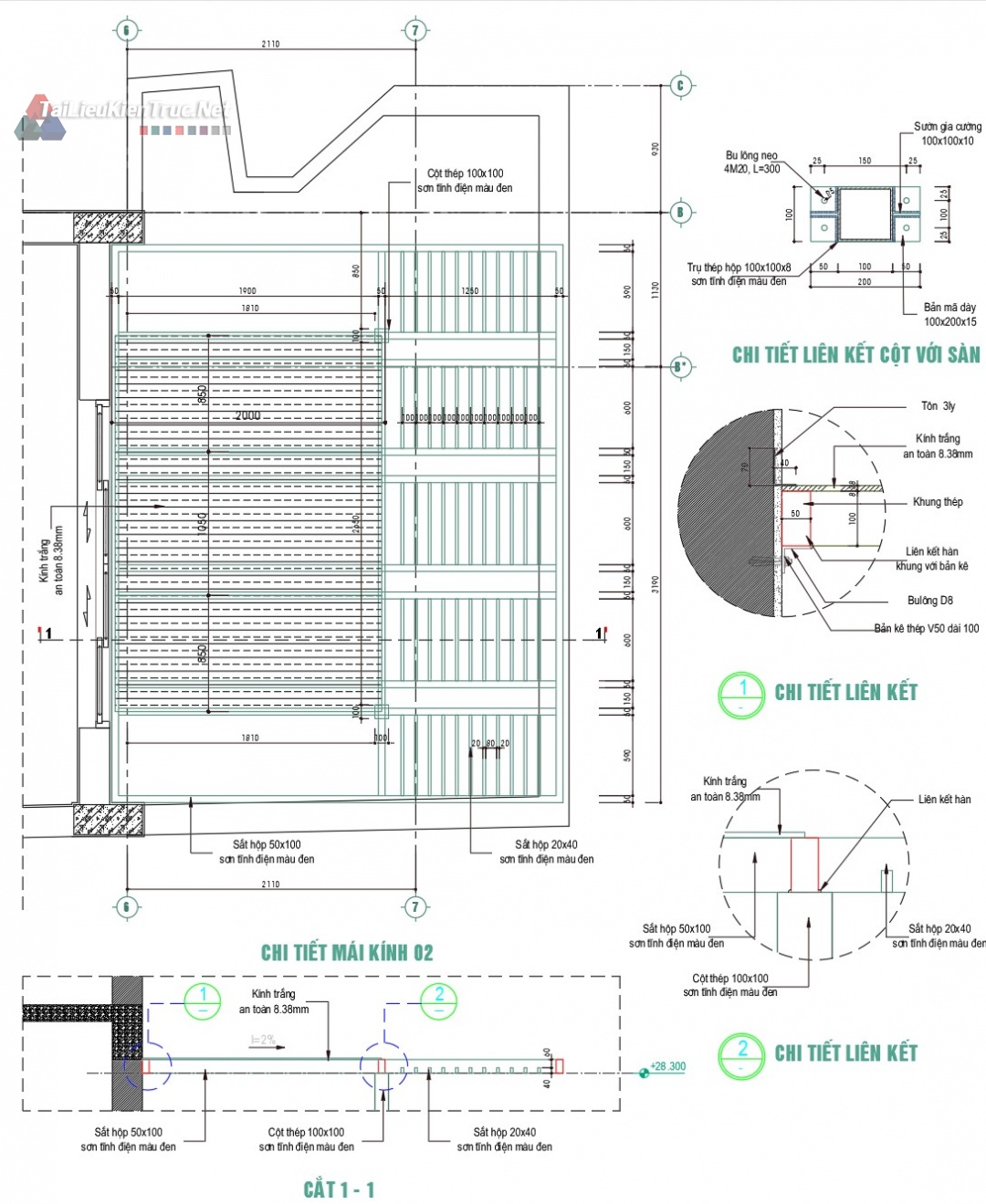

Chi tiết liên kết: Bản vẽ thể hiện rõ các điểm nối giữa khung thép và tường, sàn bê tông bằng bulông D8 và bản kẻ thép V40, đảm bảo sự chắc chắn và cố định. Các chi tiết này được mô tả cụ thể bằng các mặt cắt và hình phóng to.

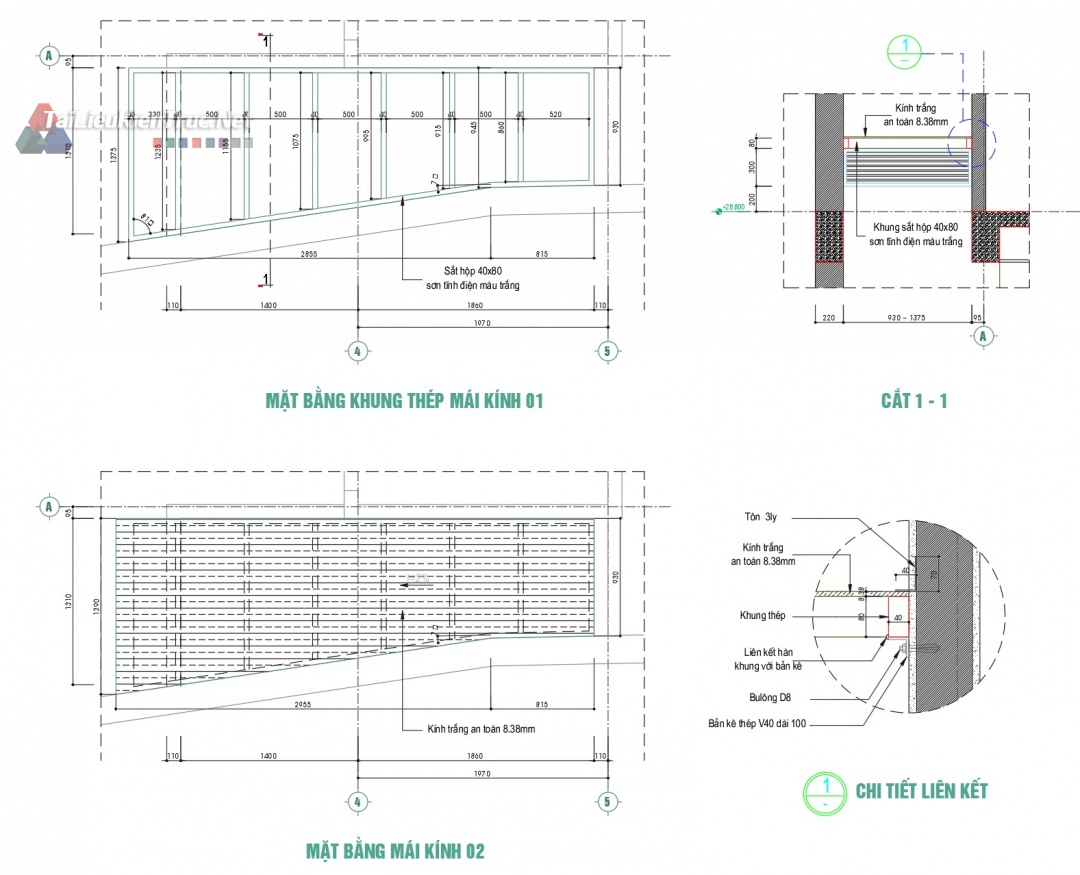

Mặt bằng và mặt cắt: Bản vẽ cung cấp đầy đủ các mặt bằng và mặt cắt của mái kính, thể hiện kích thước tổng thể, khoảng cách giữa các khung thép và độ dốc của mái, giúp dễ dàng trong việc thi công.
Tổng thể, bản vẽ này cung cấp đầy đủ thông tin kỹ thuật để thi công một mái kính sân thượng hiện đại, an toàn và bền vững.
