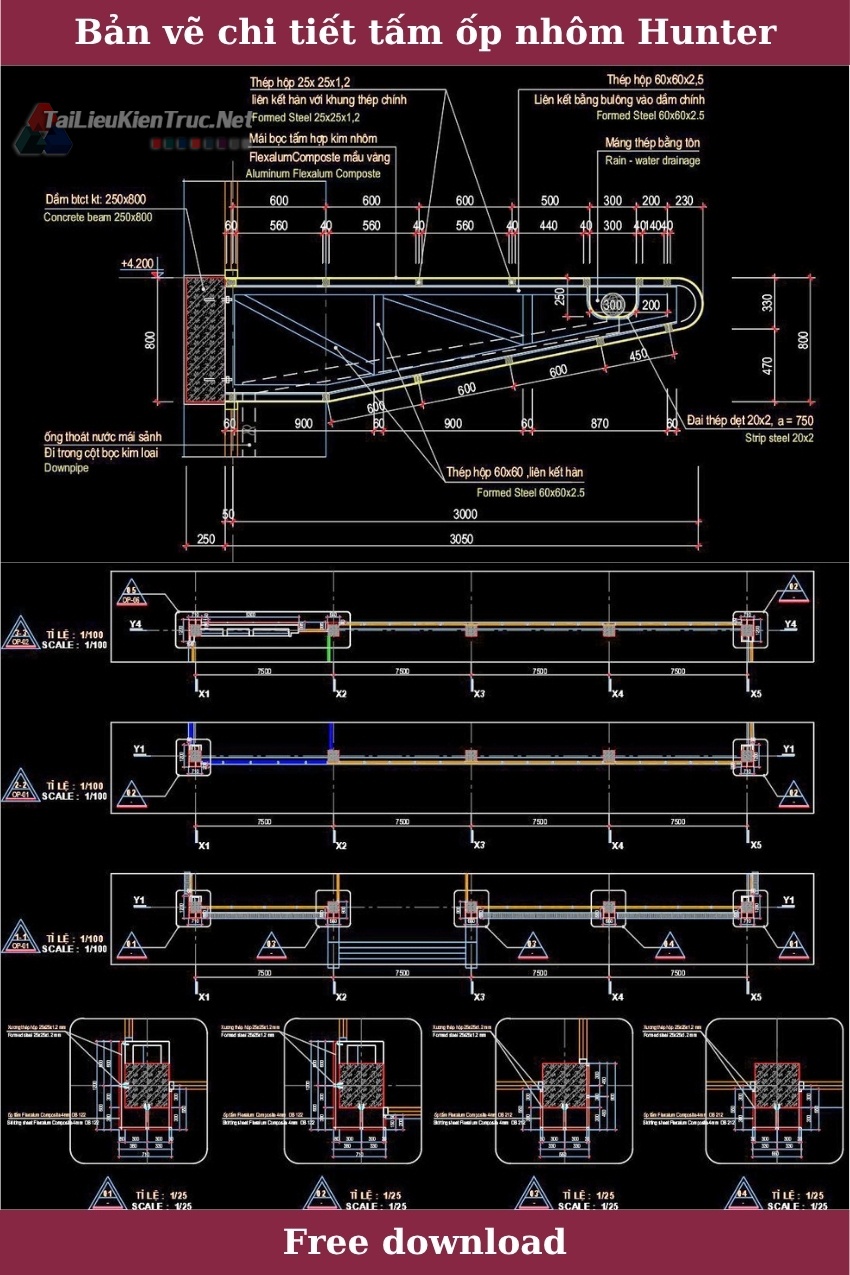

12. Bản vẽ chi tiết tấm ốp nhôm HunterDouglas tải miễn phí
Trong thiết kế kiến trúc hiện đại, việc sử dụng các vật liệu tiên tiến như tấm ốp hợp kim nhôm (Aluminium Composite Panel) không chỉ mang lại vẻ đẹp thẩm mỹ mà còn đòi hỏi sự chính xác cao trong các chi tiết kỹ thuật. Để hỗ trợ các Kiến trúc sư, kỹ sư và các bạn sinh viên trong quá trình học tập và làm việc, chúng tôi xin chia sẻ bộ bản vẽ CAD chi tiết tấm ốp nhôm Hunter Douglas, một trong những thương hiệu hàng đầu thế giới.
Bộ file CAD này cung cấp một cái nhìn toàn diện và chi tiết về giải pháp ốp nhôm cho hạng mục mái sảnh, bao gồm đầy đủ các bản vẽ mặt bằng, mặt cắt và các chi tiết liên kết quan trọng.

Tổng quan về bộ bản vẽ
Đây là một bộ tài liệu kỹ thuật hoàn chỉnh, thể hiện rõ ràng giải pháp cấu tạo và lắp dựng hệ tấm ốp nhôm trên nền kết cấu dầm bê tông. Bộ bản vẽ đặc biệt hữu ích cho việc:
- Nghiên cứu cấu tạo: Hiểu rõ cách các tấm nhôm được liên kết với hệ khung xương thép hộp phụ.
- Triển khai thi công: Cung cấp đầy đủ kích thước, thông số vật liệu để áp dụng vào các dự án thực tế.
- Tham khảo học tập: Là nguồn tài liệu trực quan và đáng tin cậy cho sinh viên kiến trúc, xây dựng.






Các thông số kỹ thuật và chi tiết chính
Bộ bản vẽ bao gồm các hạng mục chi tiết, được thể hiện ở nhiều tỷ lệ khác nhau (1/100, 1/50, 1/25) để đảm bảo độ rõ nét:
- Vật liệu chính: Tấm ốp hợp kim nhôm Flexalum Composite (thương hiệu của Hunter Douglas).
- Hệ khung xương: Sử dụng thép hộp mạ kẽm với các kích thước đa dạng (60x60x2.5mm, 25x25x1.2mm) được liên kết hàn chắc chắn.
- Hệ thống thoát nước: Chi tiết cấu tạo máng thu nước và ống thoát nước tích hợp bên trong hệ khung.
- Liên kết: Mô tả chi tiết các mối nối, liên kết giữa tấm ốp và khung xương, cũng như liên kết của toàn bộ hệ vào dầm bê tông (250x800mm).
- Bản vẽ chi tiết:

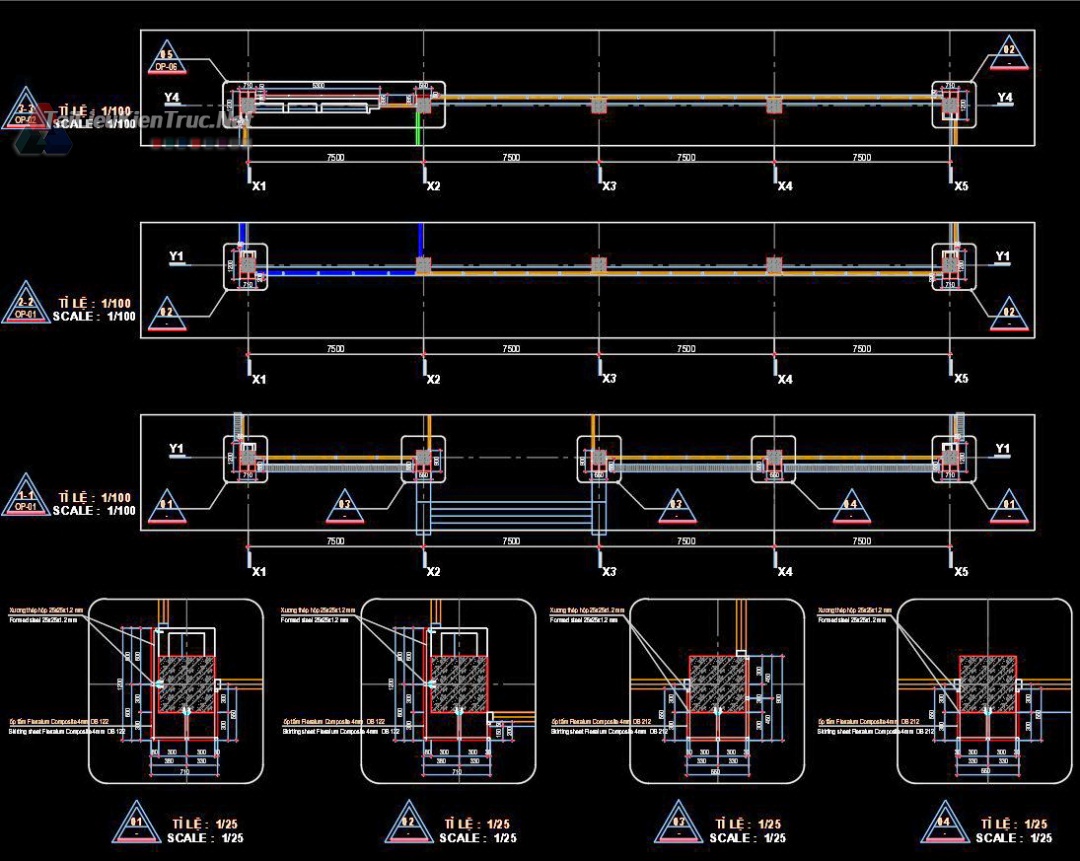

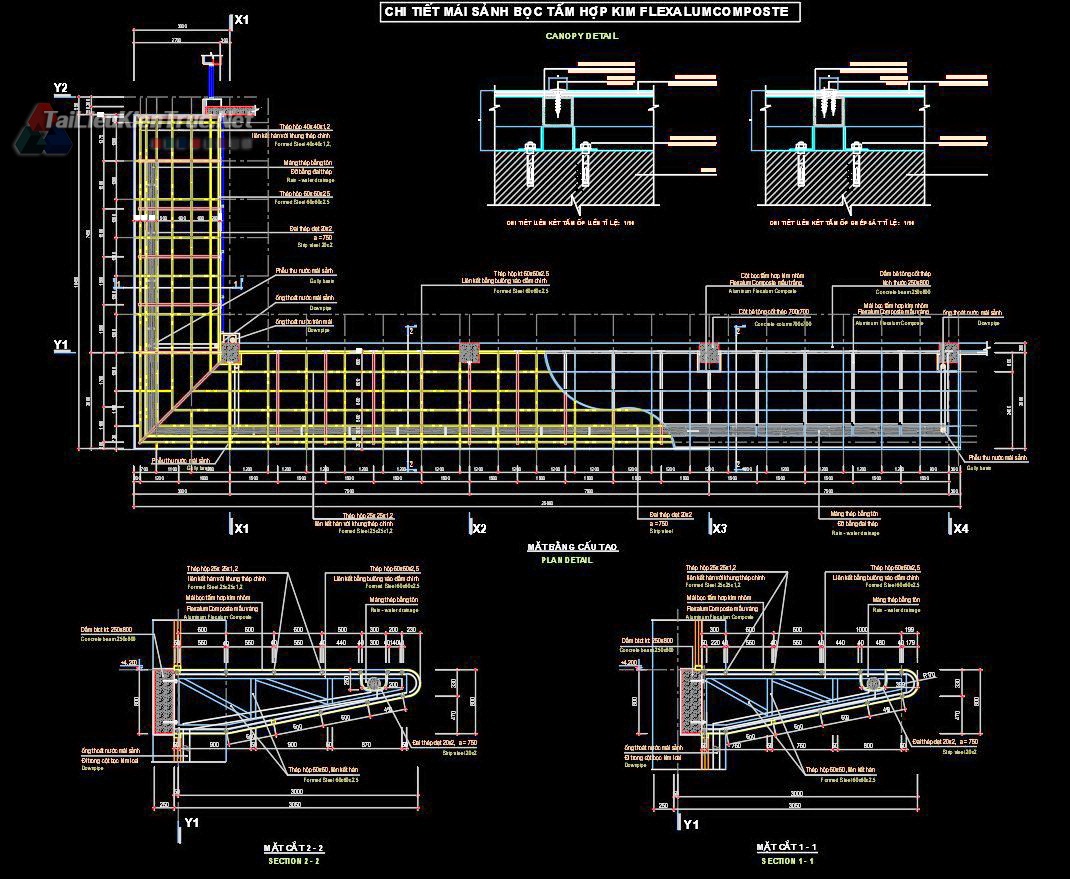

- Mặt bằng tổng thể hệ khung xương và bố trí tấm ốp.

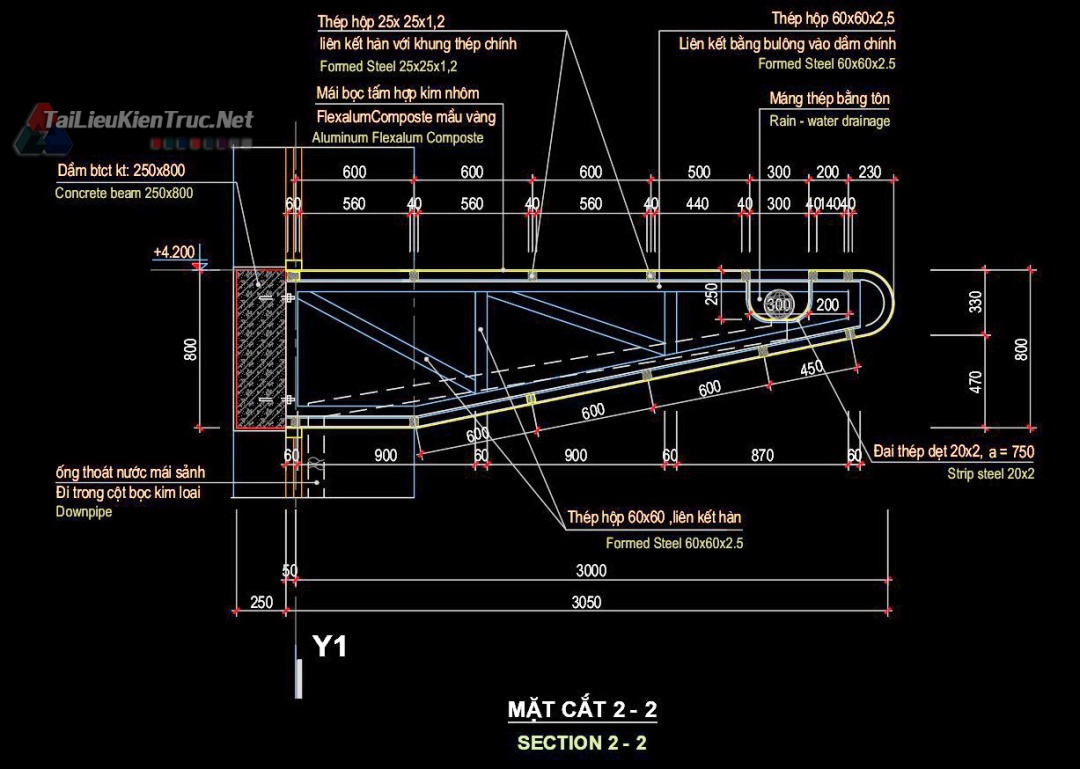

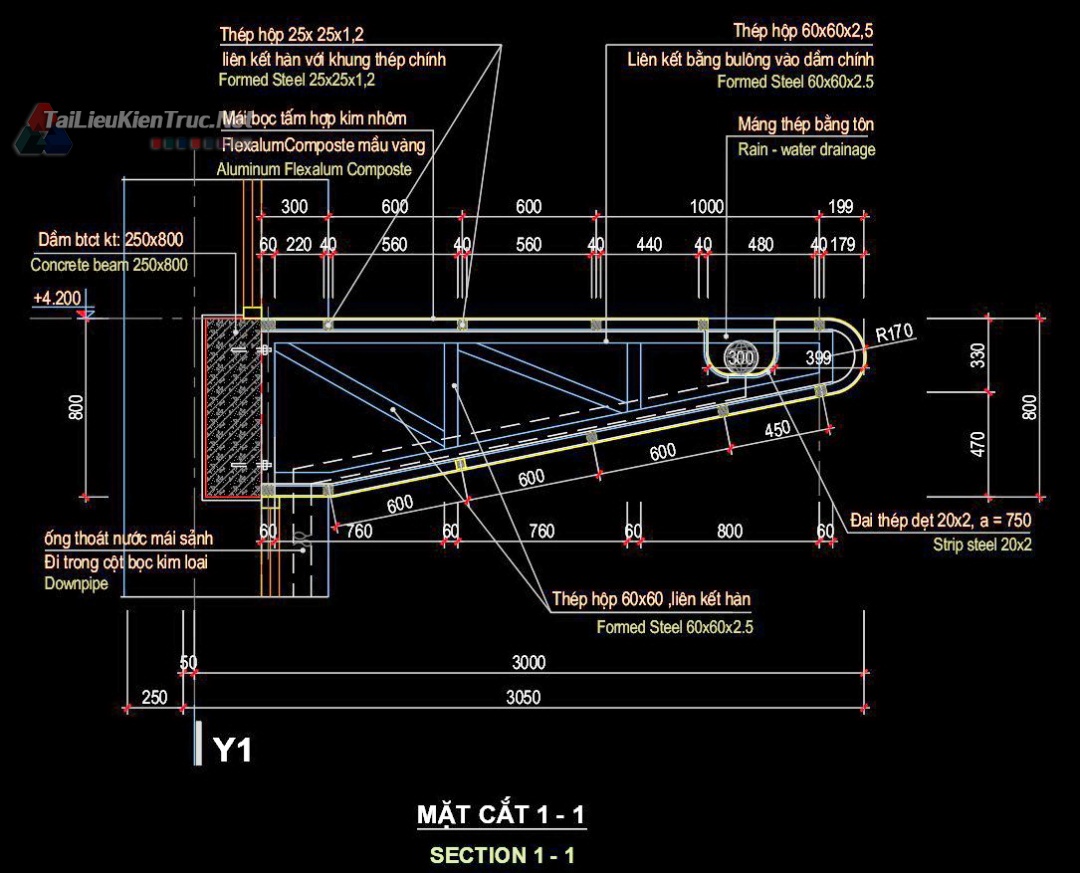

- Các mặt cắt dọc, mặt cắt ngang qua hệ mái sảnh (Mặt cắt 1-1, 2-2).

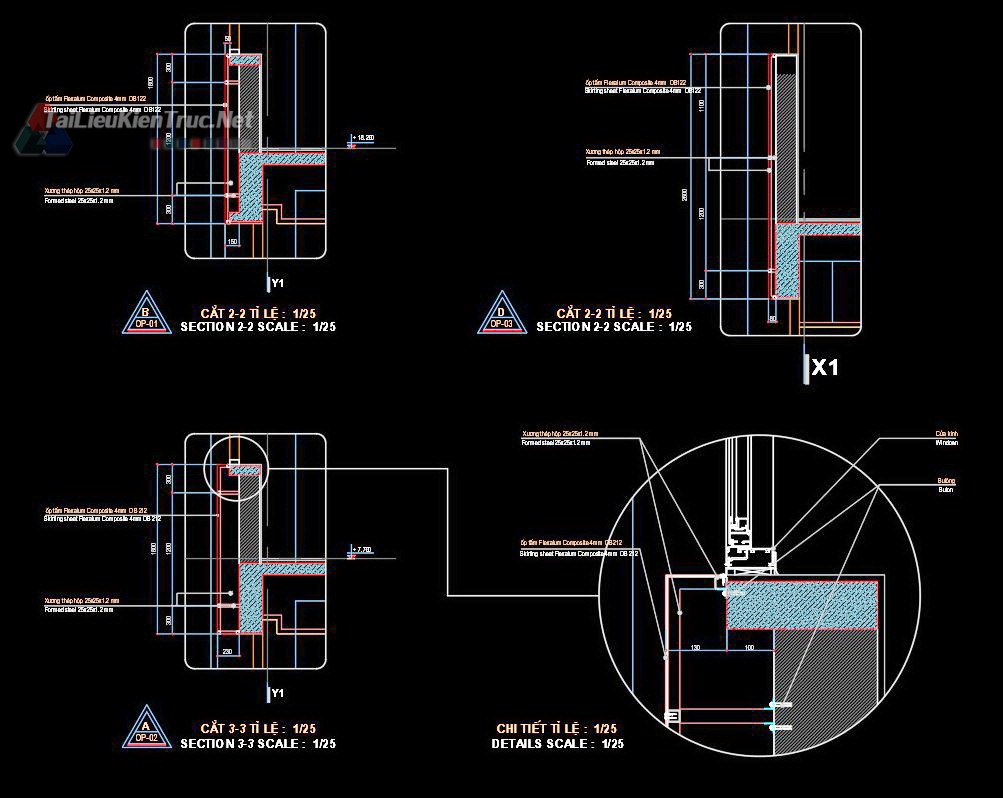

- Chi tiết cấu tạo tại các vị trí điển hình và phức tạp.

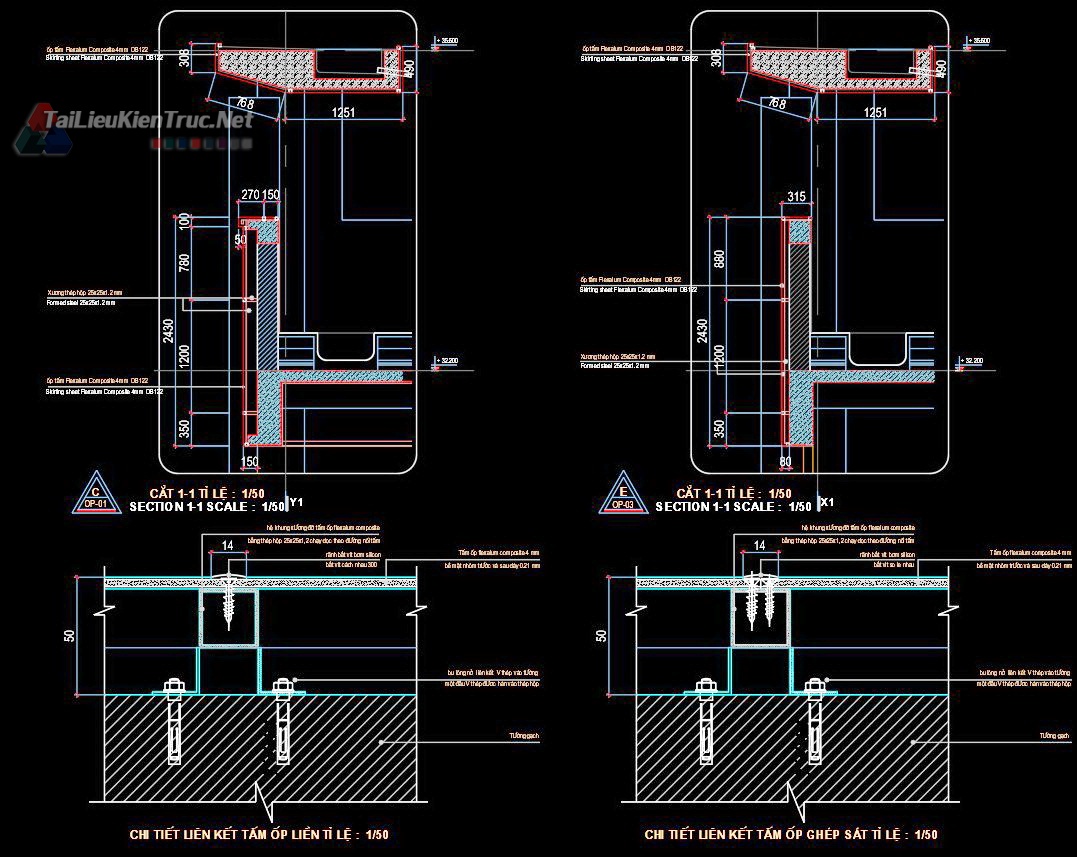

- Chi tiết liên kết tấm ốp vào hệ khung (Detail Scale 1/5).
Chúng tôi tin rằng việc chia sẻ kiến thức và tài nguyên sẽ thúc đẩy sự phát triển chung của cộng đồng kiến trúc. Hãy tải xuống bộ bản vẽ hoàn chỉnh định dạng .DWG để phục vụ cho công việc và học tập của bạn.
Hy vọng bộ bản vẽ chi tiết tấm ốp nhôm Hunter Douglas này sẽ là một tài liệu tham khảo hữu ích, giúp bạn tiết kiệm thời gian và nâng cao chất lượng trong các đồ án và dự án của mình.
