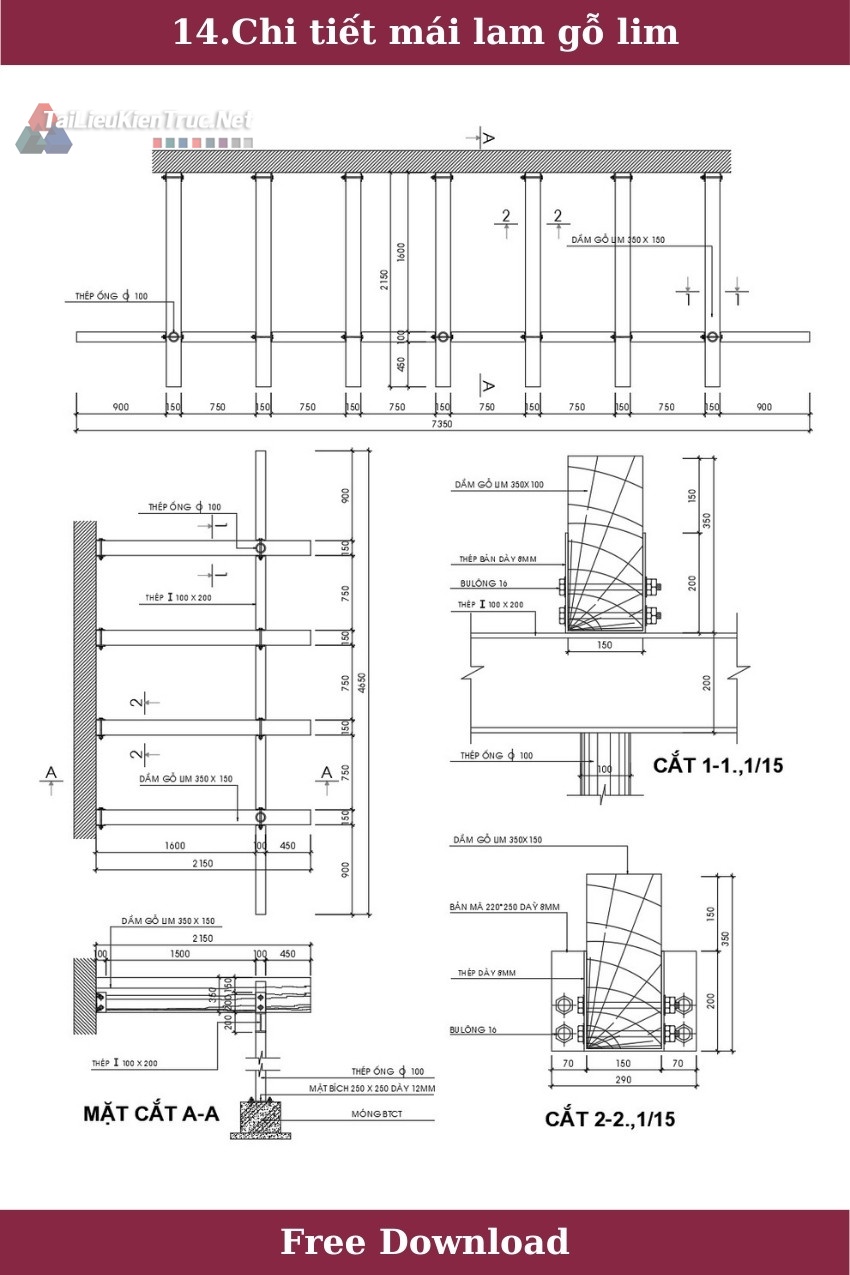

Bản vẽ này cung cấp chi tiết kỹ thuật cho một hệ mái lam gỗ Lim, được thiết kế để tạo bóng râm và điểm nhấn thẩm mỹ cho không gian ngoại thất như sân thượng, ban công hay giếng trời.
Các chi tiết chính bao gồm:
Kết cấu chịu lực: Hệ lam sử dụng khung chịu lực chính bằng thép I 100x200 và thép ống D100, đảm bảo độ chắc chắn và bền vững cho toàn bộ công trình.
Vật liệu lam: Sử dụng dầm gỗ Lim kích thước 250x150mm và 350x150mm. Gỗ Lim là loại gỗ tự nhiên có độ bền cao, chống chịu tốt với điều kiện thời tiết, rất phù hợp cho các công trình ngoài trời.
Chi tiết liên kết: Bản vẽ mô tả rõ các chi tiết nối giữa dầm gỗ và khung thép bằng bulông 16mm và bản mã thép dày 8mm. Các mối nối được thiết kế chắc chắn, an toàn và dễ dàng thi công.
Mặt cắt và mặt bằng: Bản vẽ cung cấp các mặt cắt quan trọng như Cắt 1-1 và Cắt 2-2 ở tỷ lệ 1/15, giúp người xem hình dung rõ ràng về cấu tạo và cách lắp đặt các dầm gỗ. Ngoài ra, bản vẽ cũng có mặt bằng bố trí tổng thể.
Tổng thể, bản vẽ này cung cấp đầy đủ thông tin cần thiết để thi công một hệ lam gỗ Lim chất lượng cao, vừa đảm bảo chức năng che chắn vừa mang lại vẻ đẹp tự nhiên, sang trọng cho công trình.
