30. Chi tiết liên kết trần thạch cao và trần gương

Trang chủ  >   Thư viện Autocad >   Bản vẽ chi tiết trần

  • 30. Chi tiết liên kết trần thạch cao và trần gương
    • TLKT
    • 04-12-2025
    • 1
    • 22
    • Chia sẻ bài viết này:
    •


    Có thể quan tâm

    Định dạng: rar
    Dung lượng file: 43 KB


    Chi tiết liên kết trần thạch cao và trần gương

    Tài liệu này cung cấp một cái nhìn chi tiết về cấu tạo và thiết kế của hệ thống trần hiện đại.


    Hình ảnh chi tiết trên cho thấy cấu trúc của một hệ trần thạch cao với việc chú trọng vào sự vững chắc và hiệu quả sử dụng, đáp ứng nhu cầu của lĩnh vực xây dựng.


    Nội dung chính:

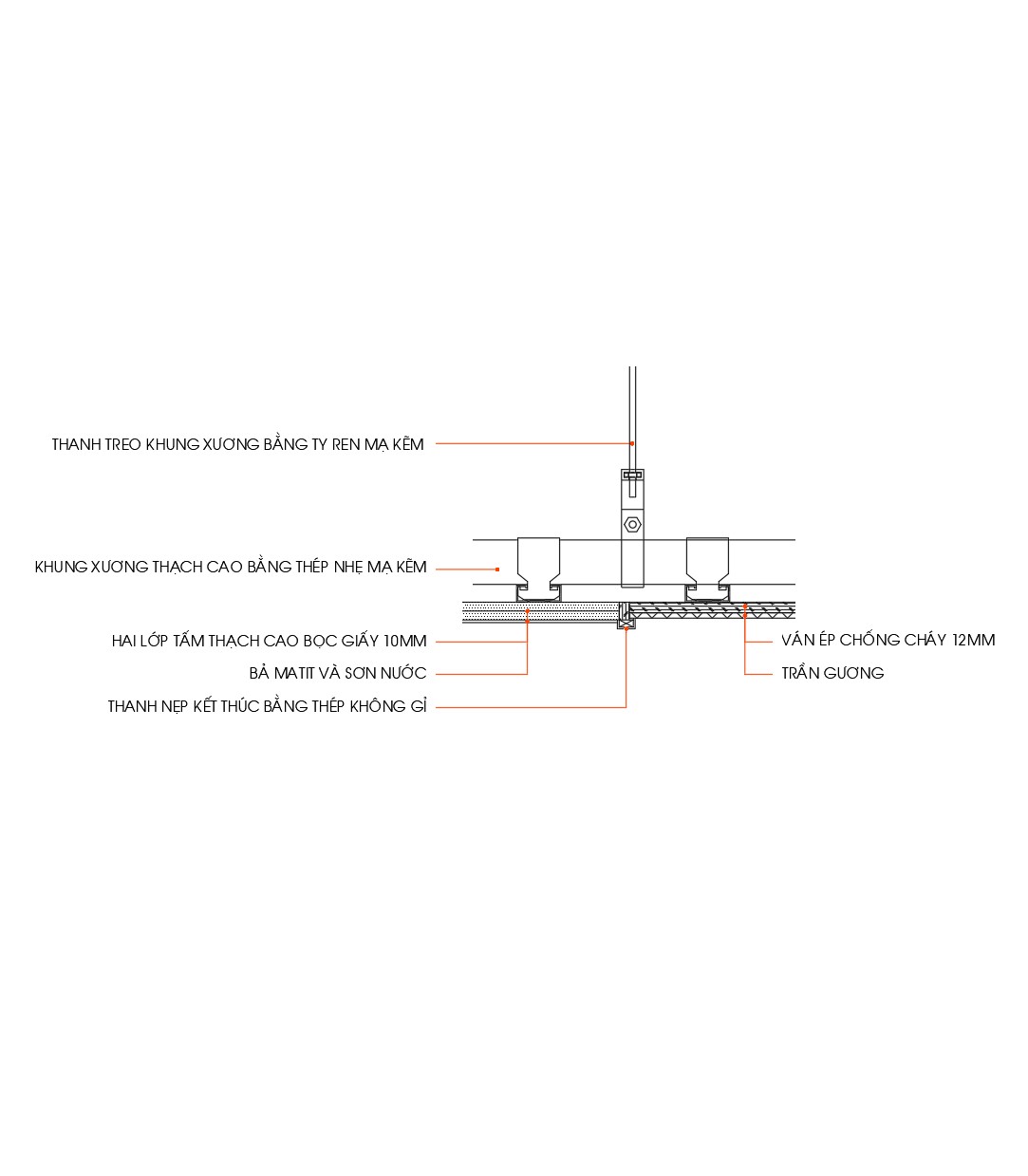

    Hình ảnh thể hiện một sơ đồ kỹ thuật chi tiết, minh họa cách lắp đặt một hệ thống trần. Các yếu tố chính gồm:


    - Thanh treo khung xương bằng ty ren mạ kẽm: Chịu trách nhiệm giữ hệ thống trần chắc chắn.
    - Khung xương thạch cao bằng thép nhẹ mạ kẽm: Đảm bảo sự ổn định và độ bền lâu dài.
    - Hai lớp tấm thạch cao bọc giấy 10mm: Tạo mặt phẳng và tăng khả năng cách âm, cách nhiệt.
    - Bả matic và sơn nước: Tạo bề mặt mịn màng và thẩm mỹ.
    - Ván ép chống cháy 12mm: Nâng cao khả năng chống cháy, bảo vệ công trình.
    - Thanh nẹp kết thúc bằng thép không gỉ: Hoàn thiện, tạo ra một bề ngoài chuyên nghiệp.


    Đặc điểm nổi bật:
    - Chất lượng chuyên nghiệp: Mọi thành phần được lựa chọn sao cho đảm bảo độ chính xác kỹ thuật và sự an toàn.
    - Dễ dàng sử dụng: Thiết kế đơn giản, tạo điều kiện cho việc lắp đặt nhanh chóng.
    - Tương thích nhiều phần mềm: Có thể dùng kèm với các công cụ thiết kế phổ biến.
    - Tiết kiệm thời gian thiết kế: Cấu trúc rõ ràng giúp giảm thiểu thời gian chỉnh sửa.


    Hệ thống trần này phù hợp cho nhiều loại công trình xây dựng từ nhà ở dân dụng đến các công trình thương mại lớn, mang lại giá trị cao về mặt thẩm mỹ cũng như công năng.


    Giá trị chuyên nghiệp:


    Đối tượng sử dụng chính là các chuyên gia trong lĩnh vực kiến trúc và xây dựng, sản phẩm này hữu ích cho việc thiết kế, thi công, học tập và tham khảo các giải pháp xây dựng hiện đại.


    Kết thúc:
    Hãy tải về để ứng dụng vào các dự án của bạn, hy vọng đây là tài liệu hữu ích đối với mọi người.
