7. Bản vẽ chi tiết thang bộ thang máy nhà 8 tầng miễn phí

Trang chủ  >   Thư viện Autocad >   Bản vẽ chi tiết thang

  • 7. Bản vẽ chi tiết thang bộ thang máy nhà 8 tầng miễn phí
  • Có thể quan tâm

    Bộ Bản Vẽ Chi Tiết Này Có Gì Đặc Biệt?

    Bộ tài liệu này bao gồm các bản vẽ kỹ thuật đầy đủ và chi tiết, thể hiện rõ ràng cấu tạo và kích thước của cả thang máy và thang bộ trong một công trình nhà phố cao 8 tầng. Cụ thể, bạn sẽ tìm thấy:

    • Mặt cắt thang máy và thang bộ: Hiển thị tổng thể cấu trúc theo chiều đứng, giúp kiến trúc sư dễ dàng hình dung không gian và mối quan hệ giữa các tầng. Các kích thước thang, chiều cao thông thủy, vị trí cửa thang máy được thể hiện rõ ràng.

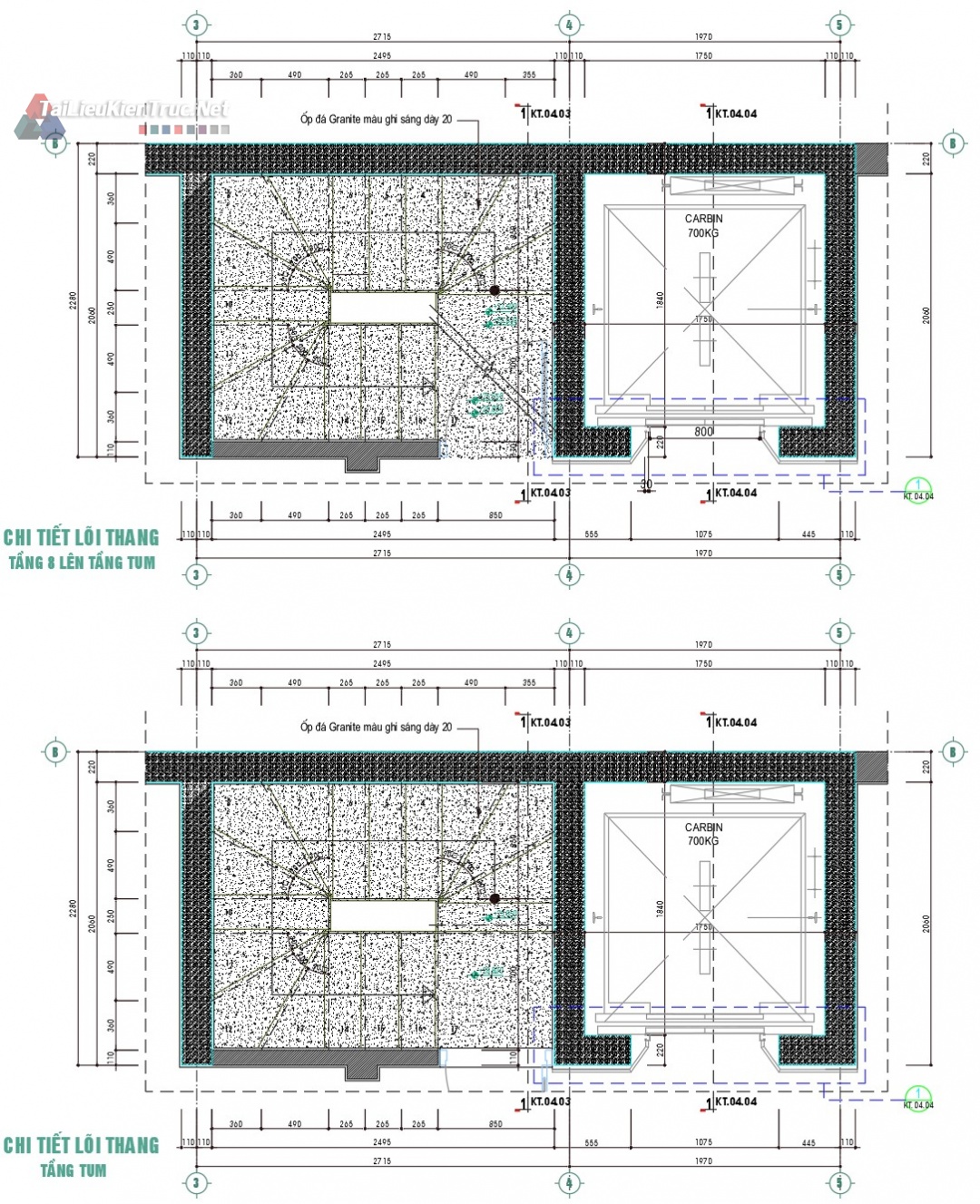

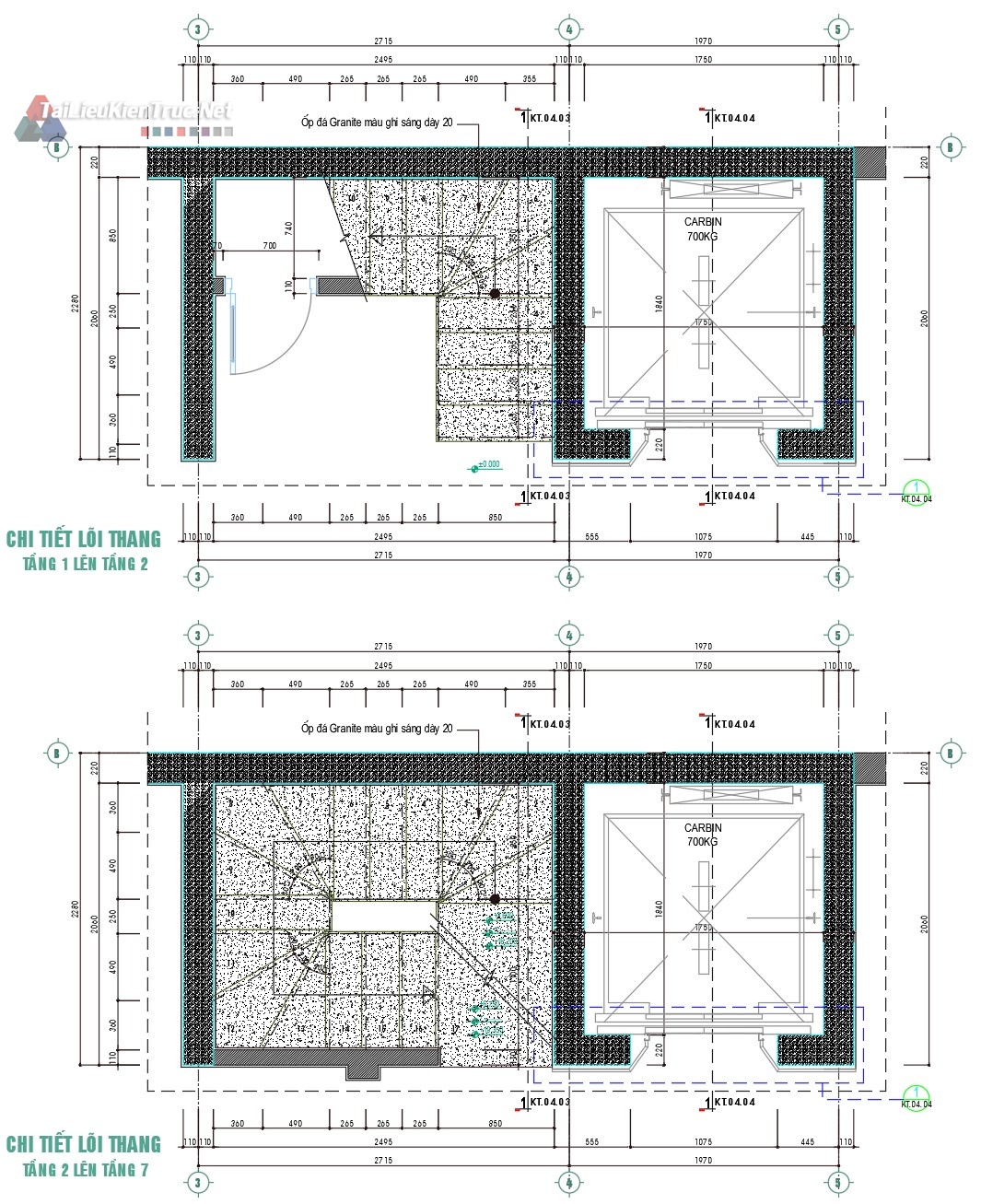

    • Mặt bằng bố trí thang máy và thang bộ từng tầng: Bao gồm các mặt bằng chi tiết từ tầng 1 lên đến tầng 7 và tầng tum. Các bản vẽ này trình bày cách bố trí không gian thang, kích thước giếng thang máy (với cabin 700kg), kích thước ô thang bộ, và các chi tiết ốp lát vật liệu như đá Granite màu ghi sáng dày 20mm.

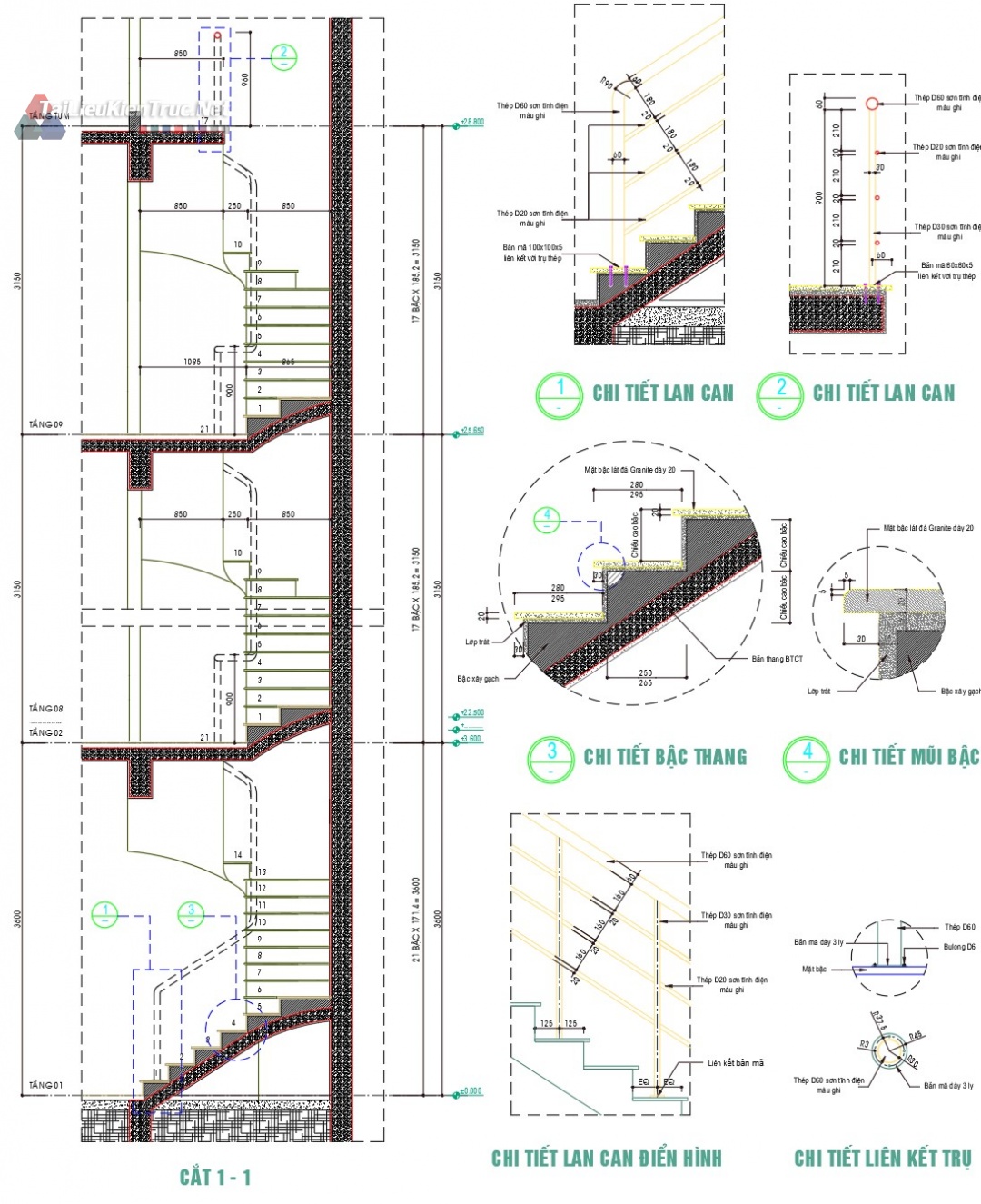

    • Chi tiết lan can thang: Cung cấp thông tin chi tiết về cấu tạo lan can, bao gồm cả lan can điển hình và chi tiết liên kết trụ, giúp đảm bảo tính an toàn và thẩm mỹ cho công trình.

    • Chi tiết bậc thang và mũi bậc: Thể hiện rõ cấu tạo bậc thang, vật liệu hoàn thiện (như ốp đá Granite dày 20mm), và chi tiết mũi bậc, là những yếu tố quan trọng ảnh hưởng đến sự thoải mái khi sử dụng và độ bền của thang.

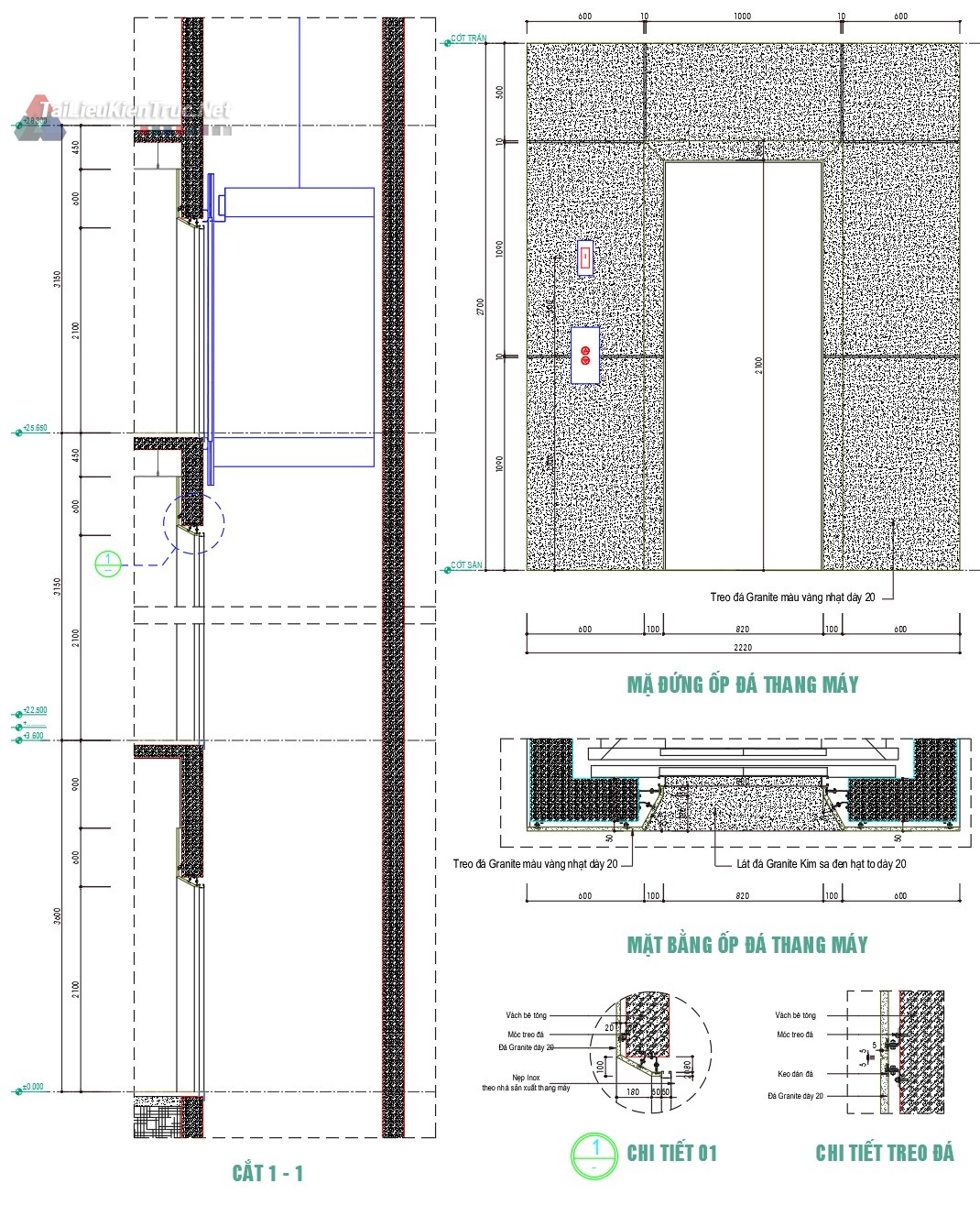

    • Chi tiết mặt bằng ốp đá thang máy: Cung cấp thông tin về cách ốp đá cho mặt đứng và mặt bằng cửa thang máy, bao gồm cả chi tiết treo đá, đảm bảo tính thẩm mỹ và độ bền cho khu vực này.
