303. Hồ sơ thiết kế nhà phố 3 tầng 6.5x15m full kiến trúc phối cảnh SketchUp

Trang chủ  >   Hồ sơ thiết kế >   Hồ sơ thiết kế nhà phố

  • 303. Hồ sơ thiết kế nhà phố 3 tầng 6.5x15m full kiến trúc phối cảnh SketchUp
    • hồ sơ thiết kế nhà phố 3 tầng 6.5x15m

    Có thể quan tâm

    Hồ sơ thiết kế nhà phố 3 tầng 6.5x15m full kiến trúc phối cảnh SketchUp

    Đây là bộ hồ sơ thiết kế nhà phố hoàn chỉnh, chuyên nghiệp, lý tưởng dành cho kiến trúc sư và sinh viên kiến trúc sử dụng làm tài liệu tham khảo và học tập. Hồ sơ cung cấp đầy đủ chi tiết kỹ thuật từ bản vẽ 2D đến mô hình 3D, giúp người dùng hiểu rõ quy trình triển khai một dự án thiết kế nhà phố hiện đại từ giai đoạn ý tưởng đến hồ sơ thi công.

    Công năng chính:

    • Tầng 1 (Cos ±0.000): Gara ô tô (GARA), Phòng Khách (KHÁCH), Phòng Ăn (PHÒNG ĂN) và Bếp (BẾP).

    • Tầng 2 (Cos +3.900): 03 Phòng Ngủ (PHÒNG NGỦ 1, PHÒNG NGỦ 2, PHÒNG NGỦ 3) và 02 nhà vệ sinh chung (WC2, WC3).

    • Tầng Tum (Cos +7.200): 01 Phòng Ngủ (PHÒNG NGỦ 4), Phòng Thờ (PHÒNG THỜ), và khu vực Sân Thượng (SÂN THƯỢNG/SÂN PHƠI).

    Bộ tài liệu này bao gồm các thành phần sau, đảm bảo tính đầy đủ cho việc triển khai hồ sơ thi công:

    1. Bản vẽ Kiến trúc 2D (Tỷ lệ 1:100):

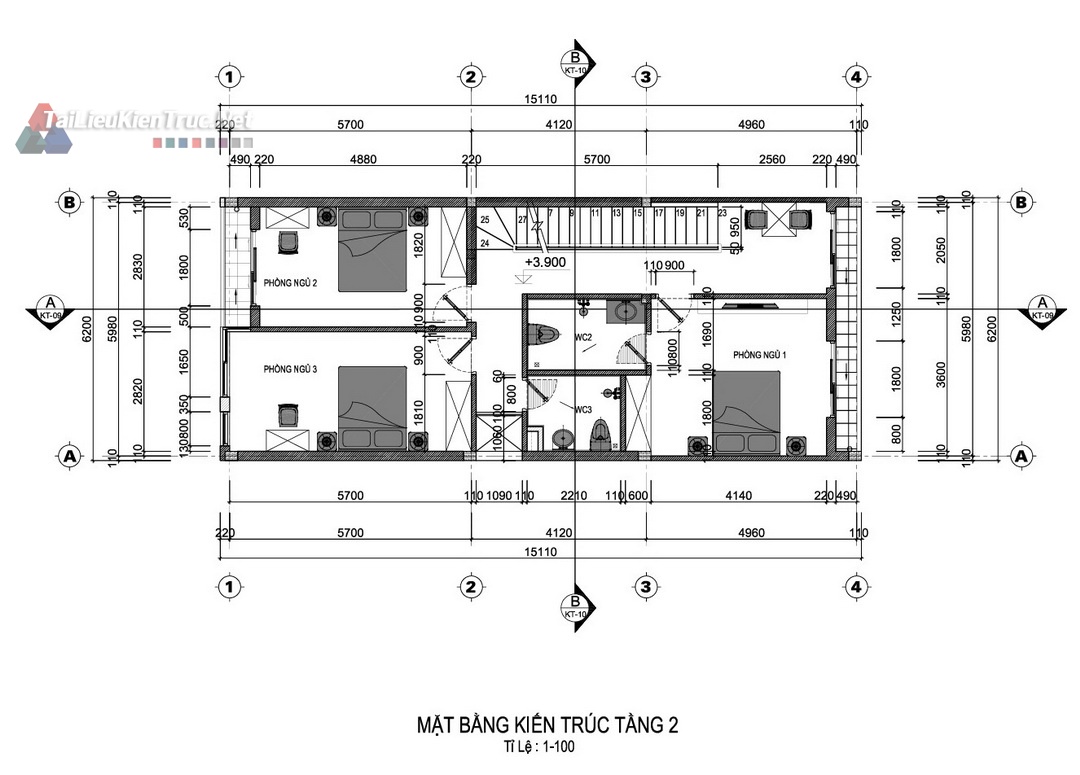

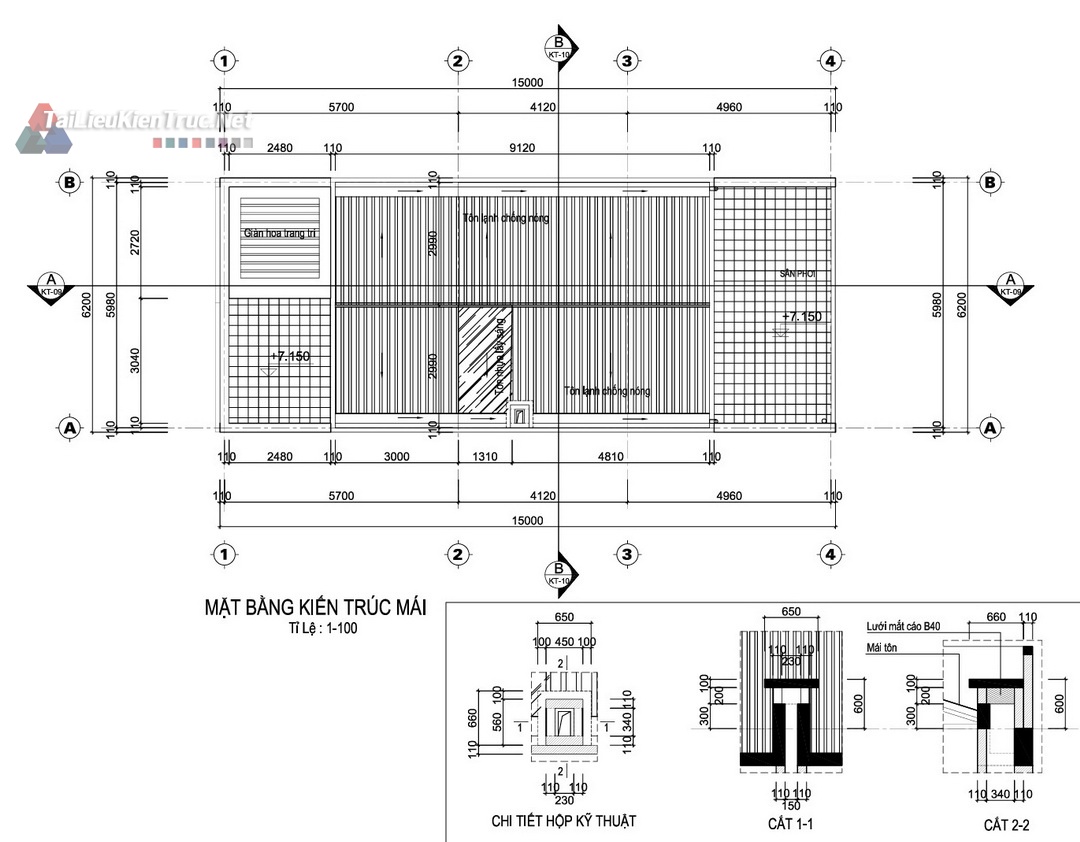

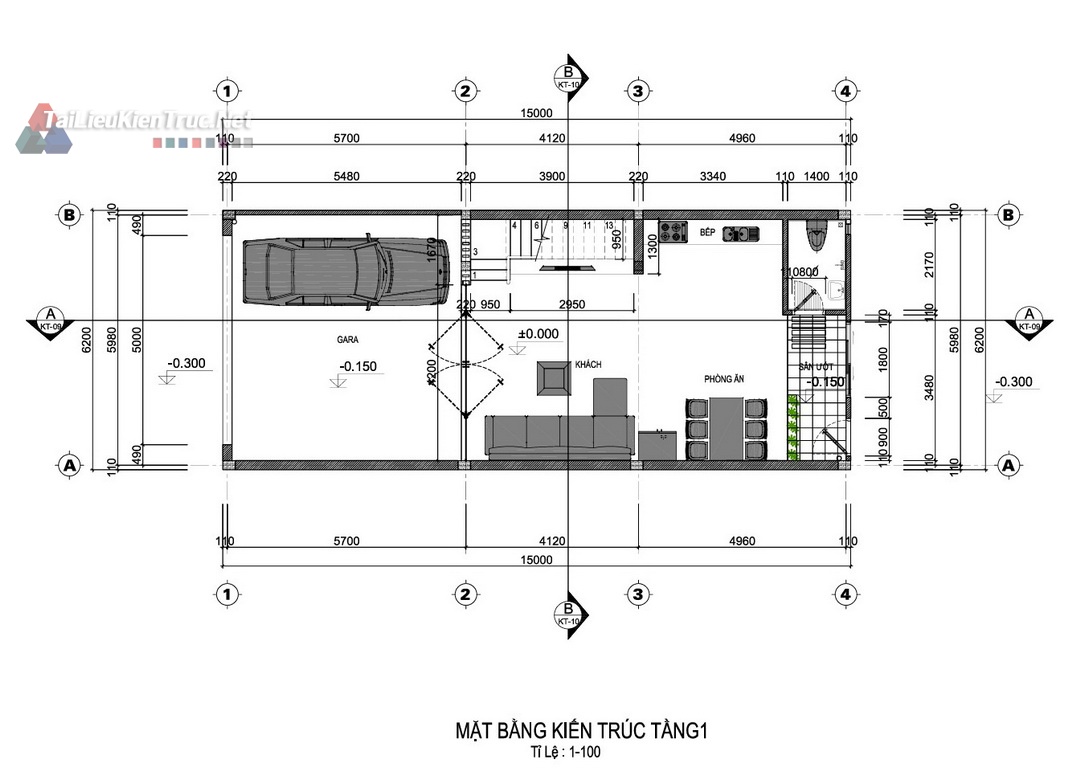

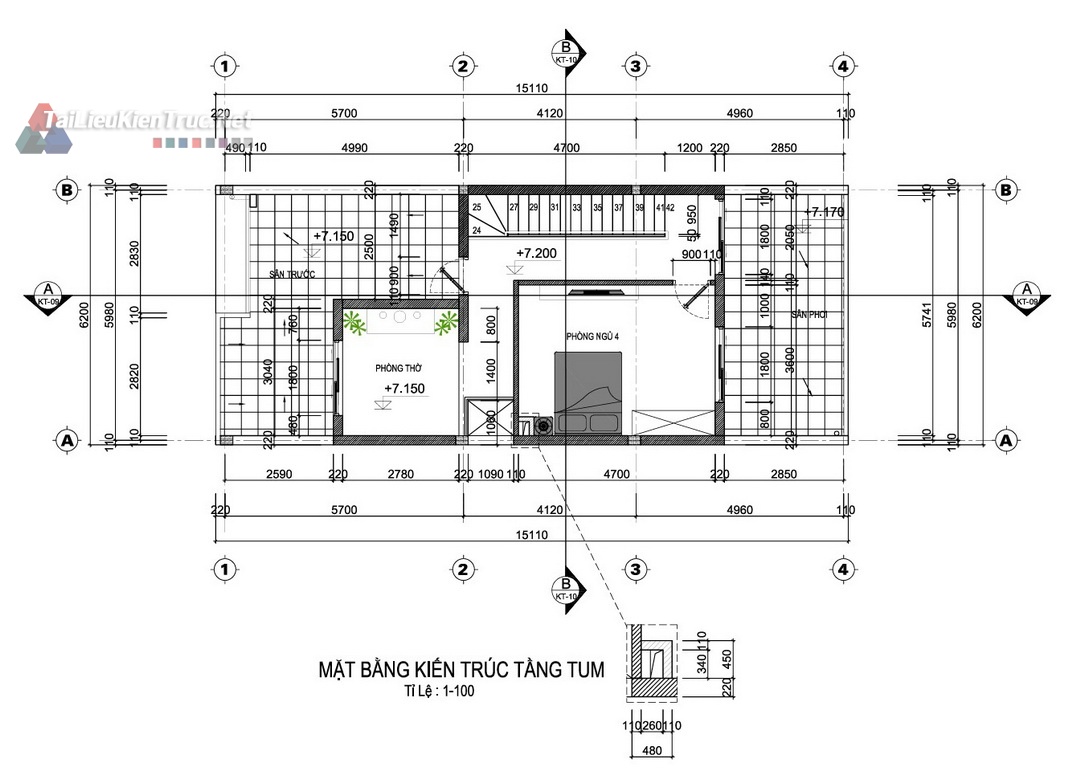

      • Mặt bằng: Chi tiết mặt bằng kiến trúc Tầng 1, Tầng 2, Tầng Tum và Mặt bằng Mái.

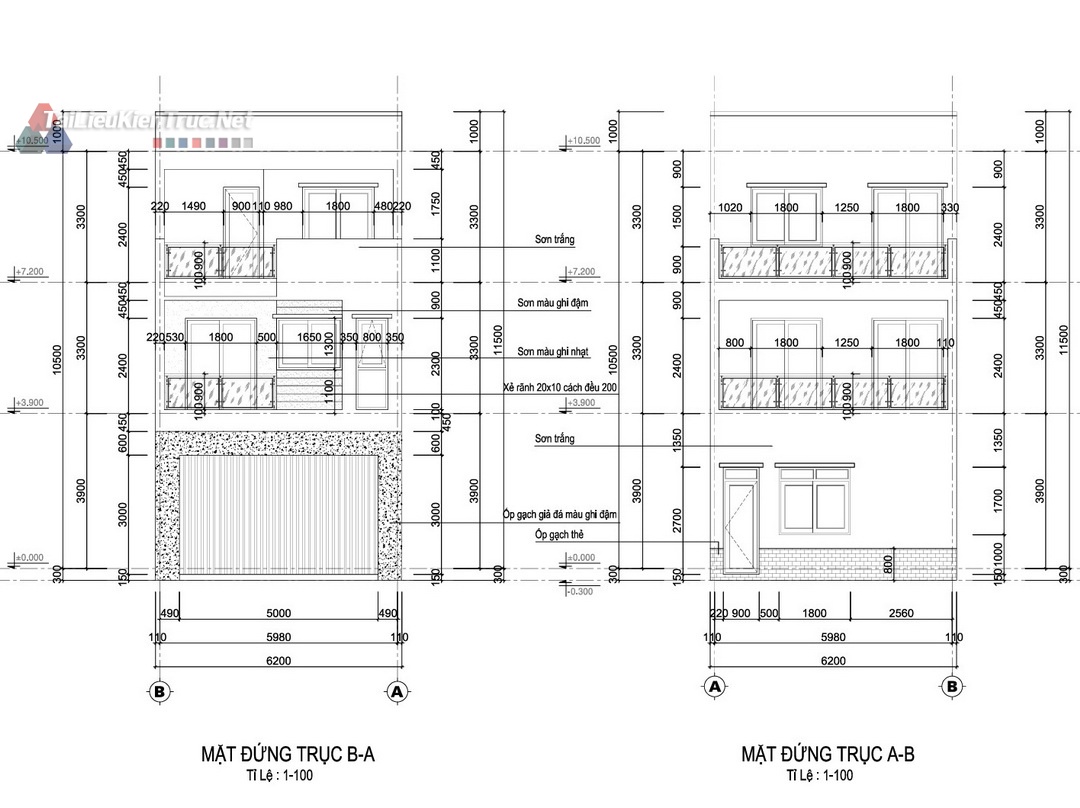

      • Mặt đứng: Thể hiện rõ chi tiết hình khối và vật liệu ngoại thất qua các bản vẽ Mặt đứng trục A-B và B-A.

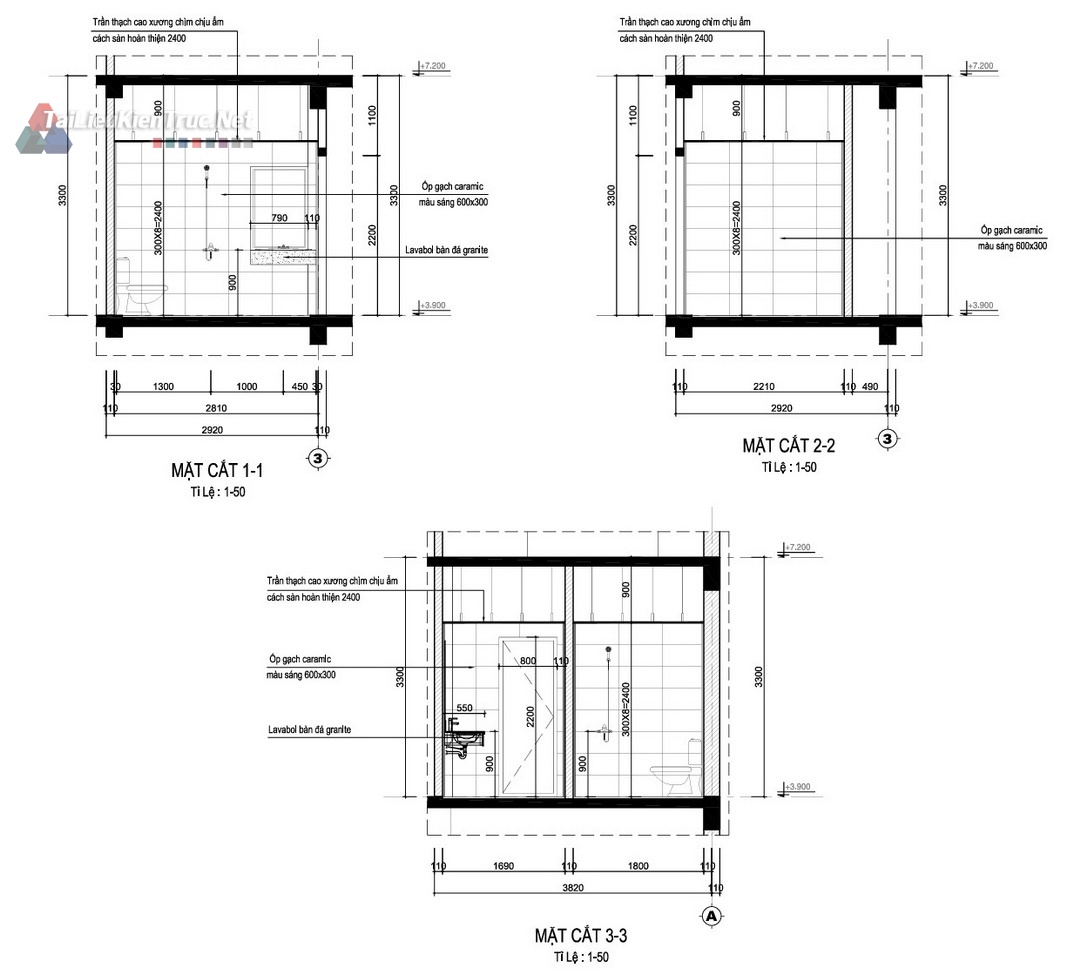

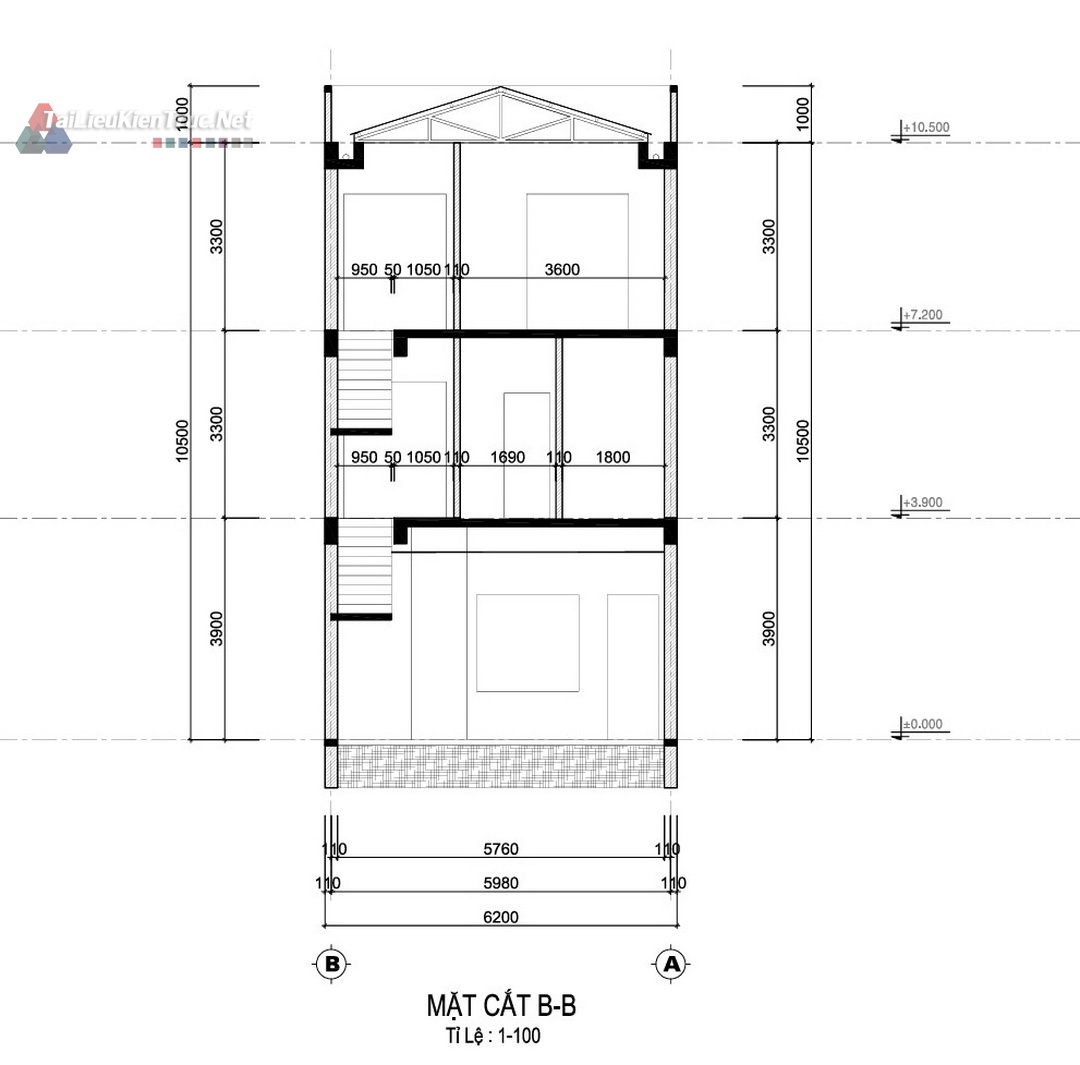

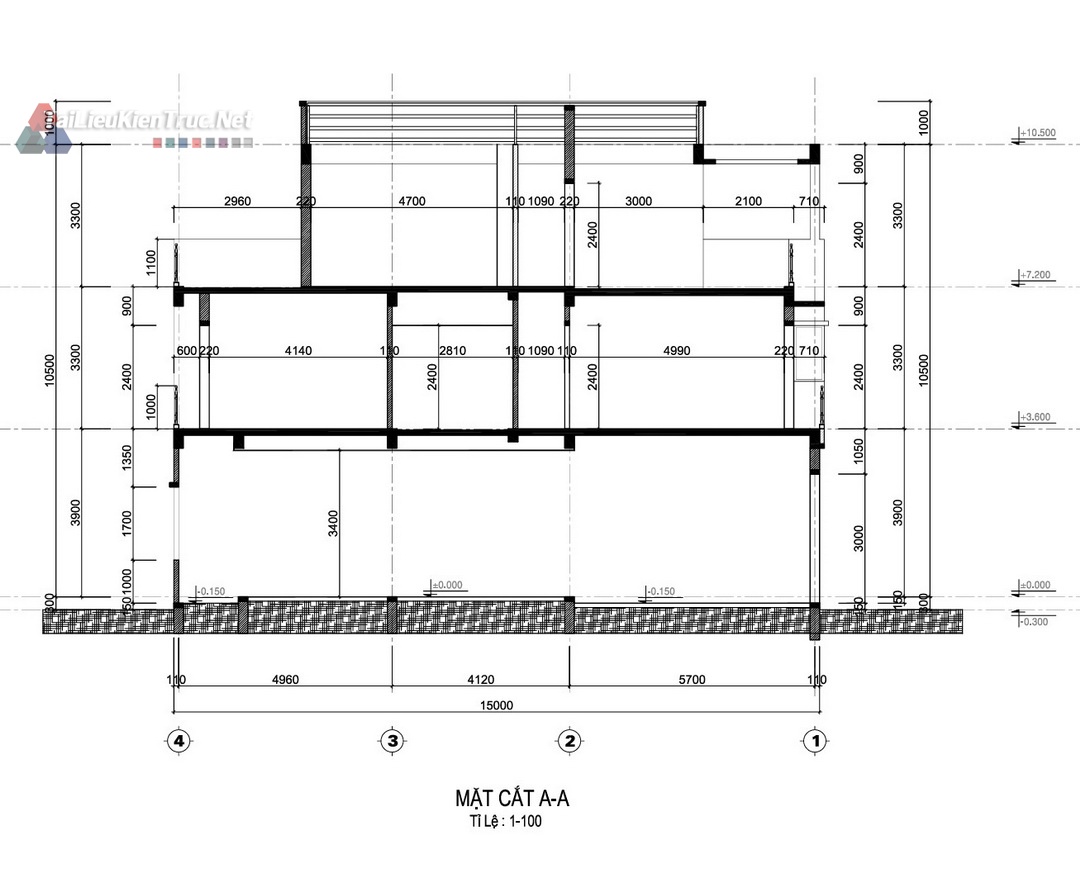

      • Mặt cắt: Cung cấp thông tin về cao độ, chiều cao tầng, kết cấu sàn, và vị trí cầu thang qua các bản vẽ Mặt cắt A-A và B-B.

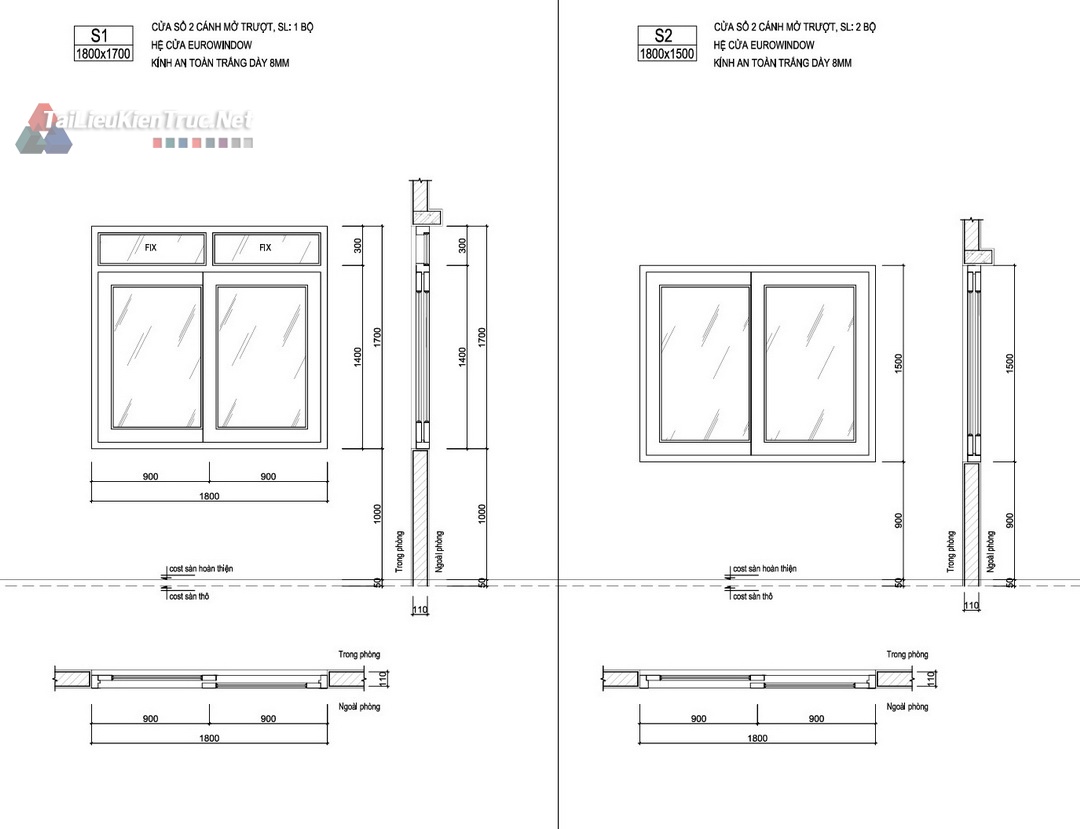

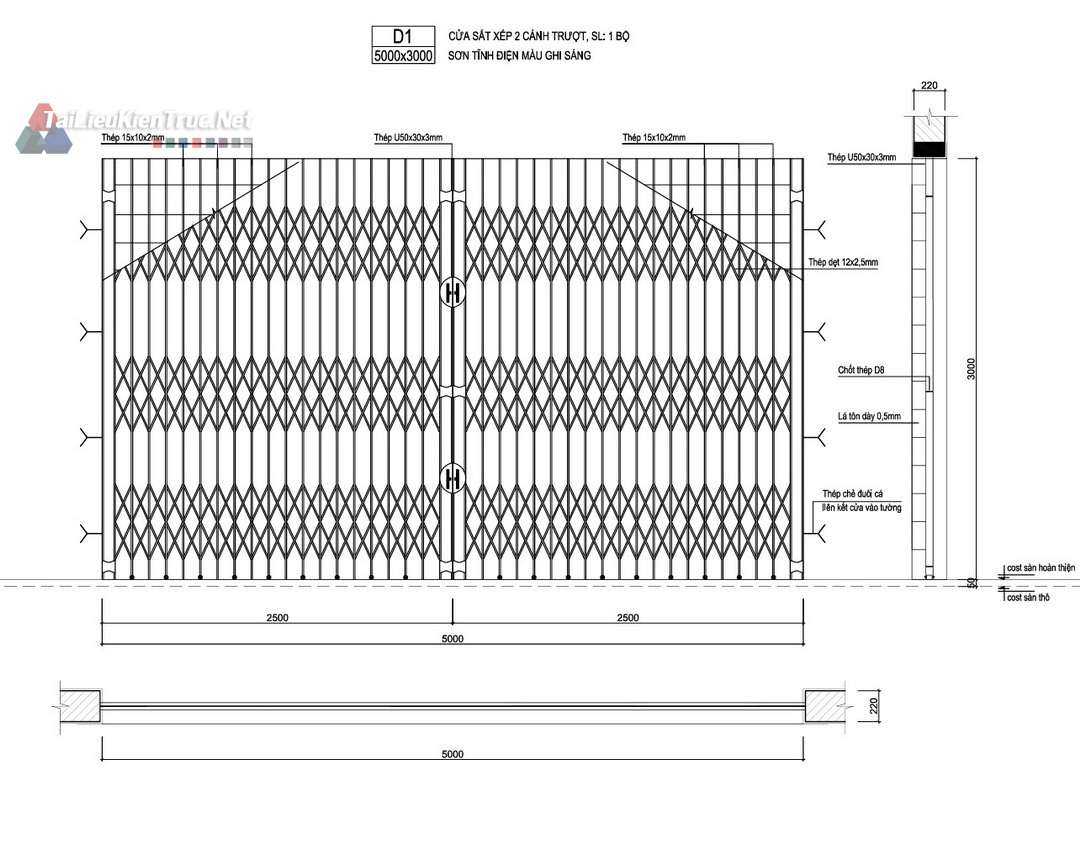

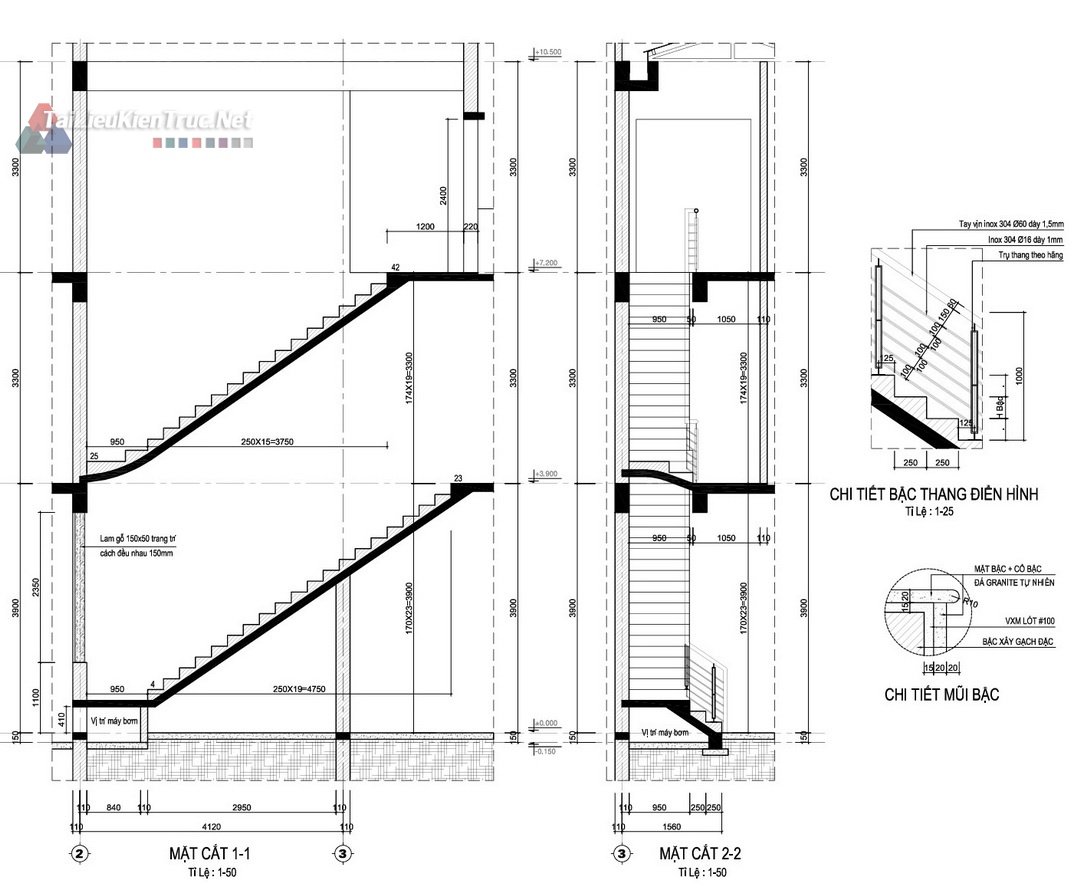

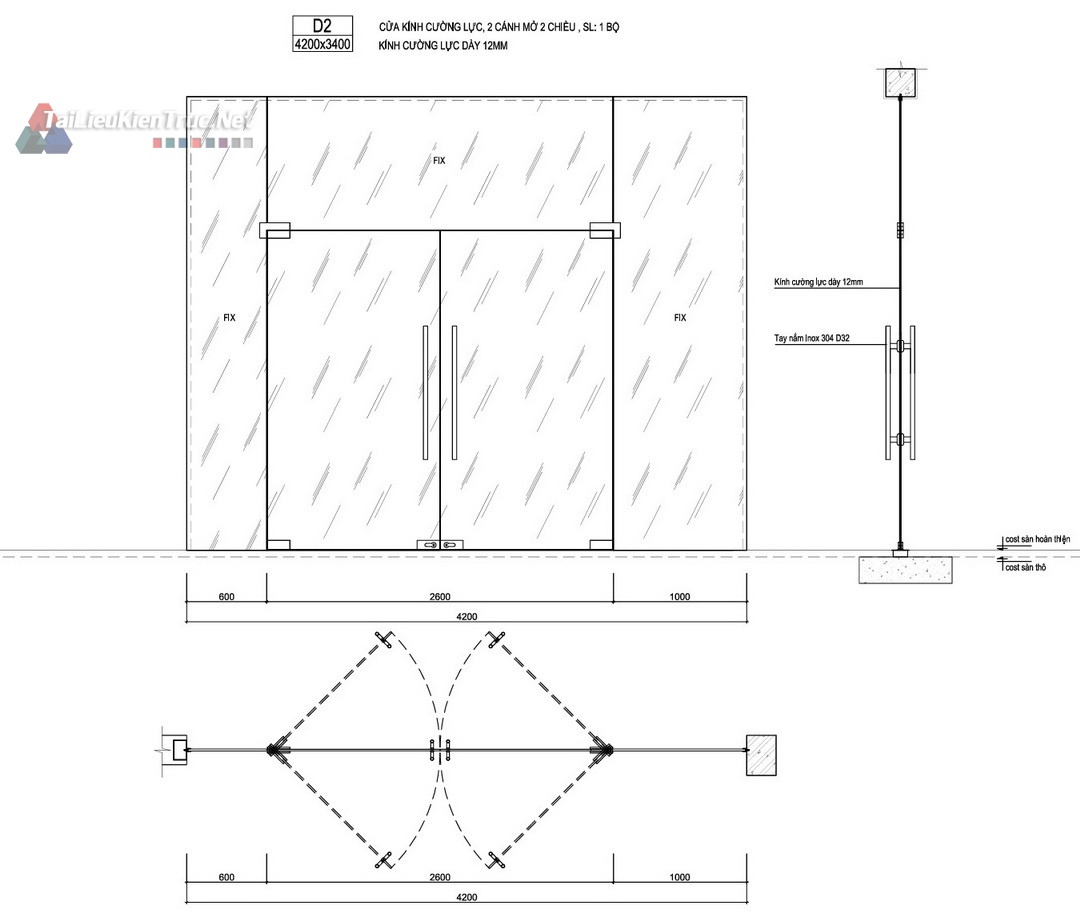

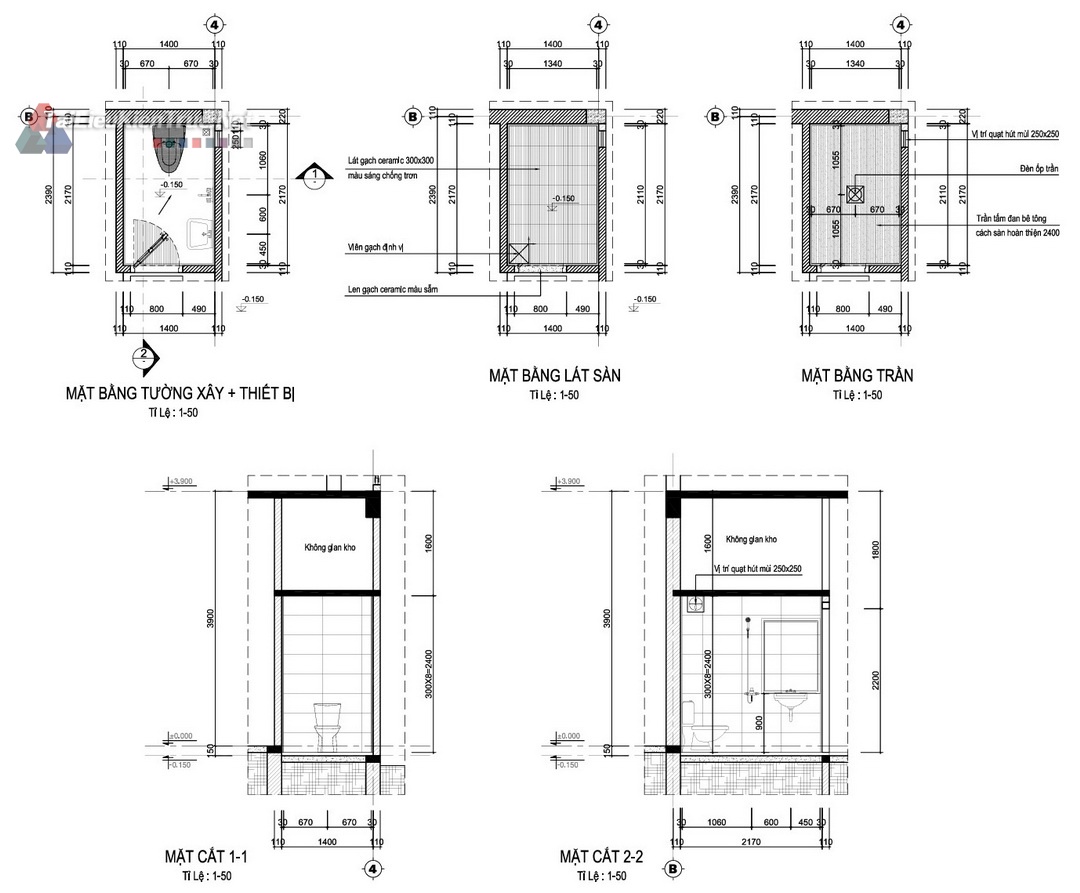

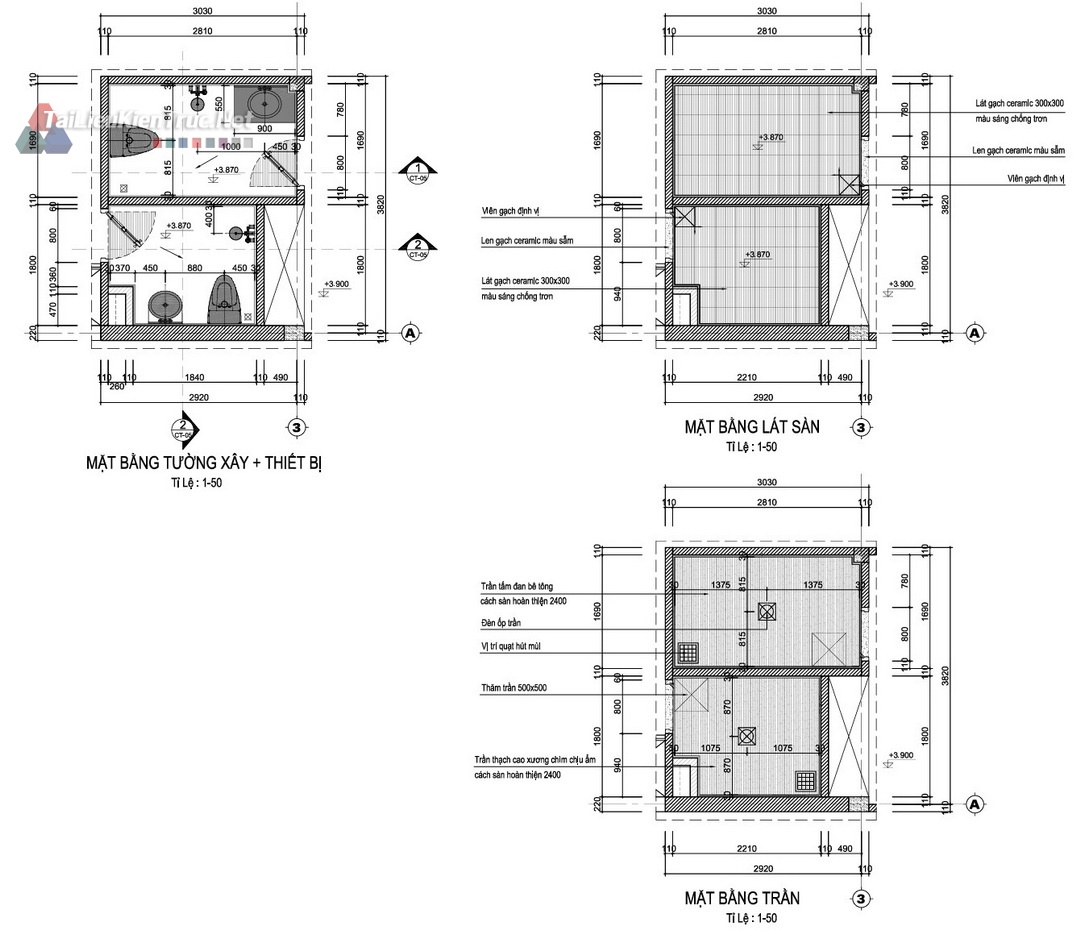

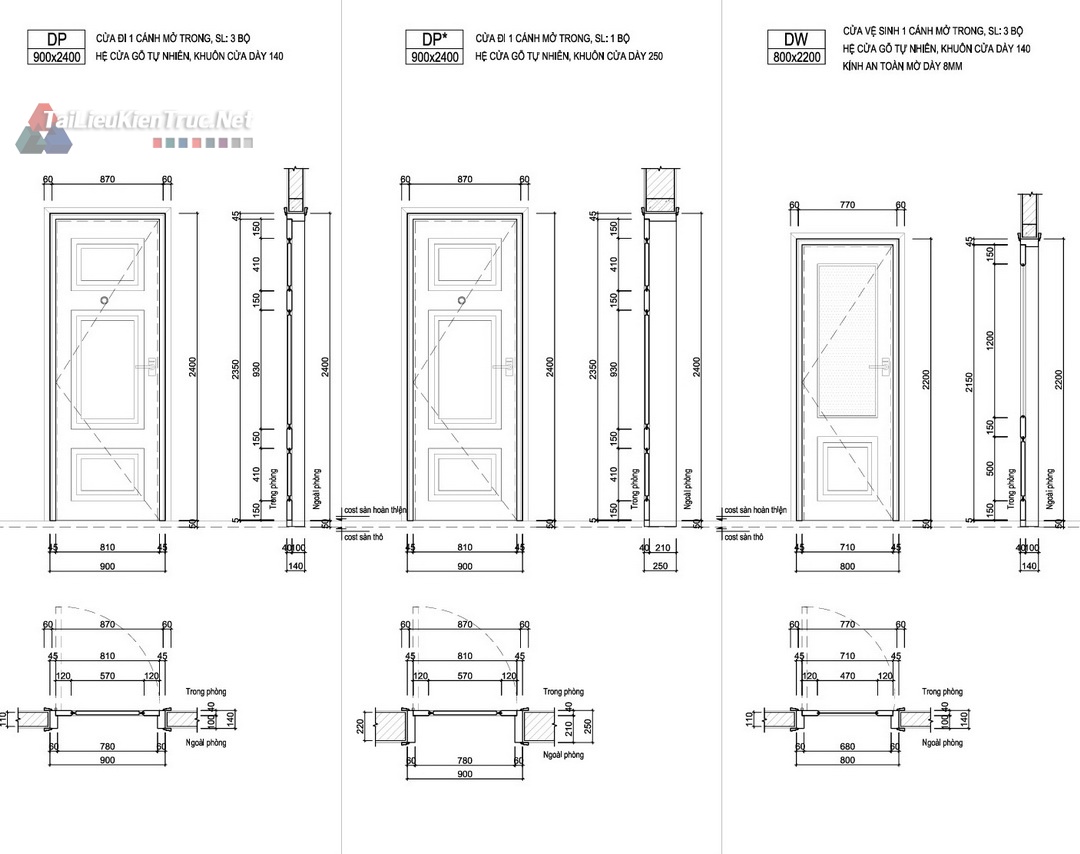

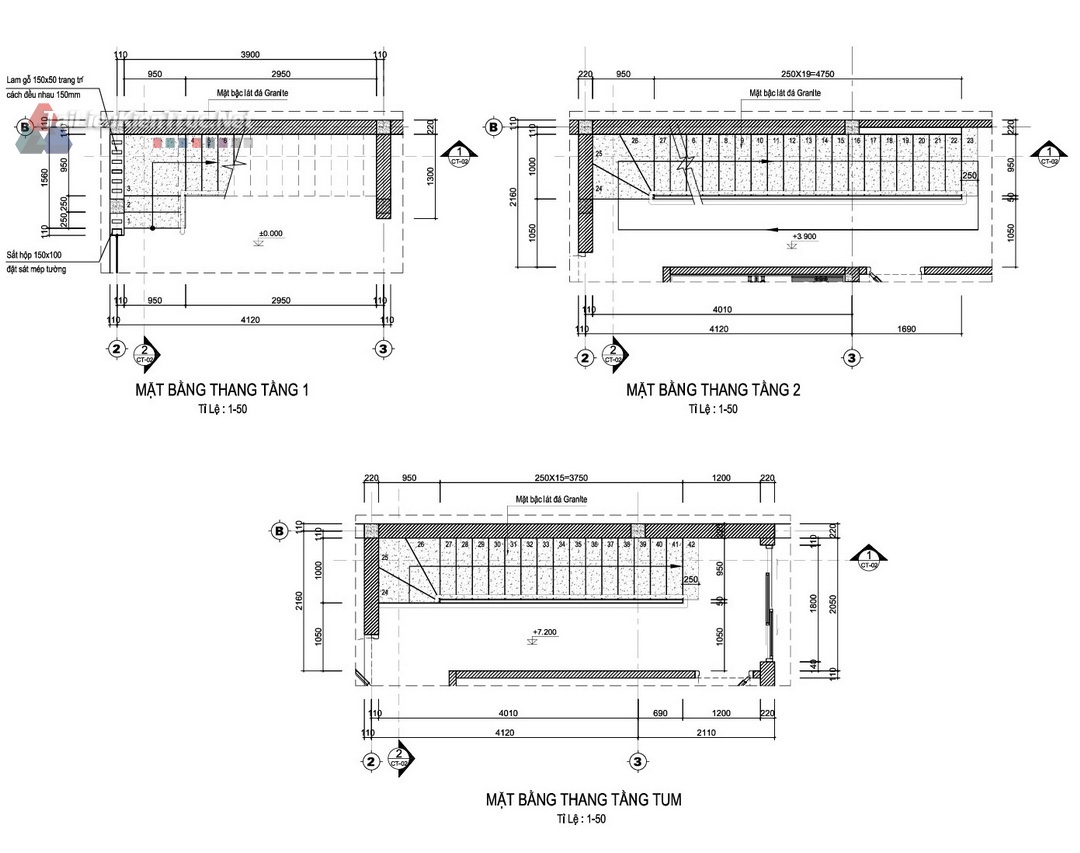

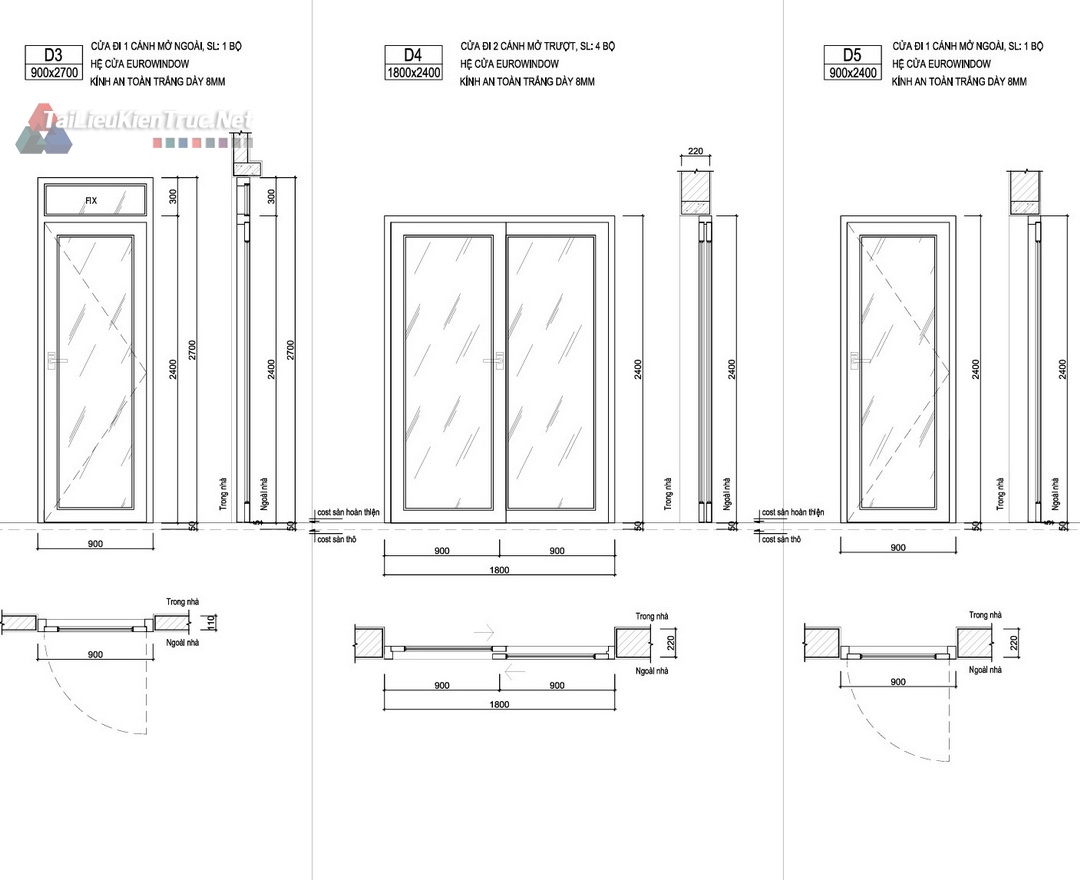

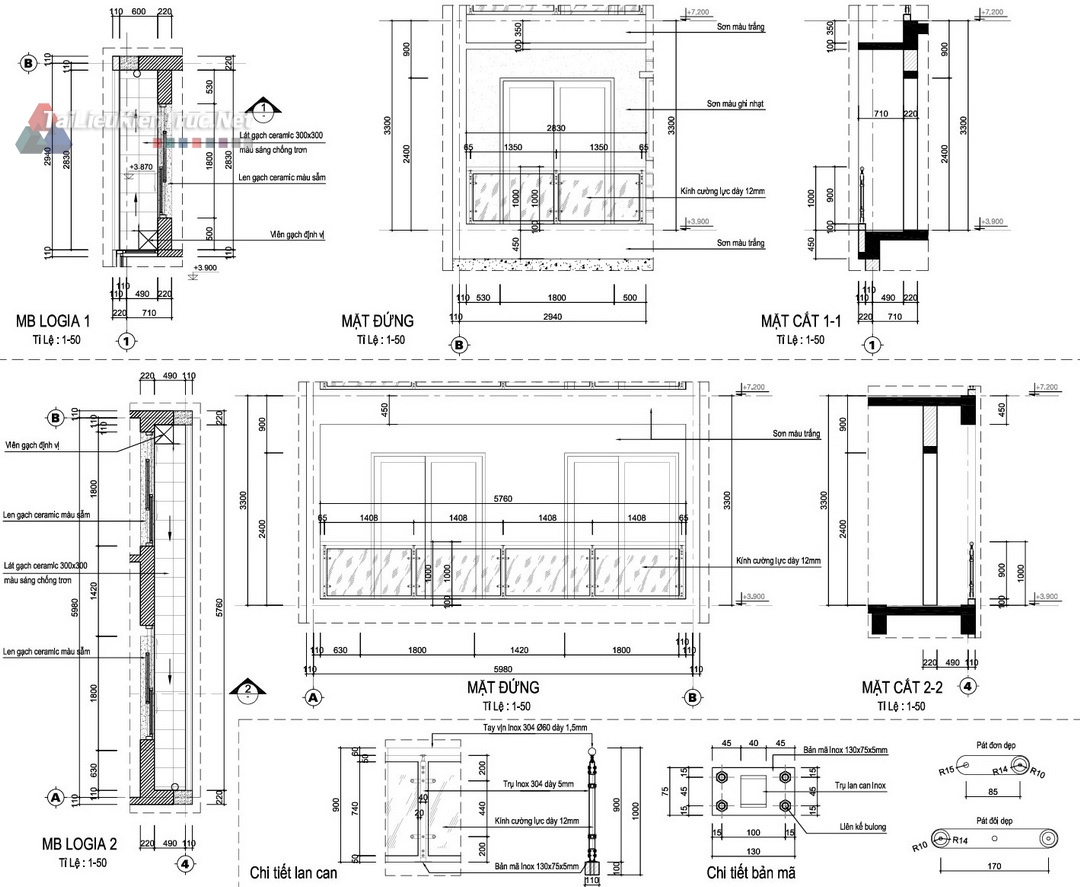

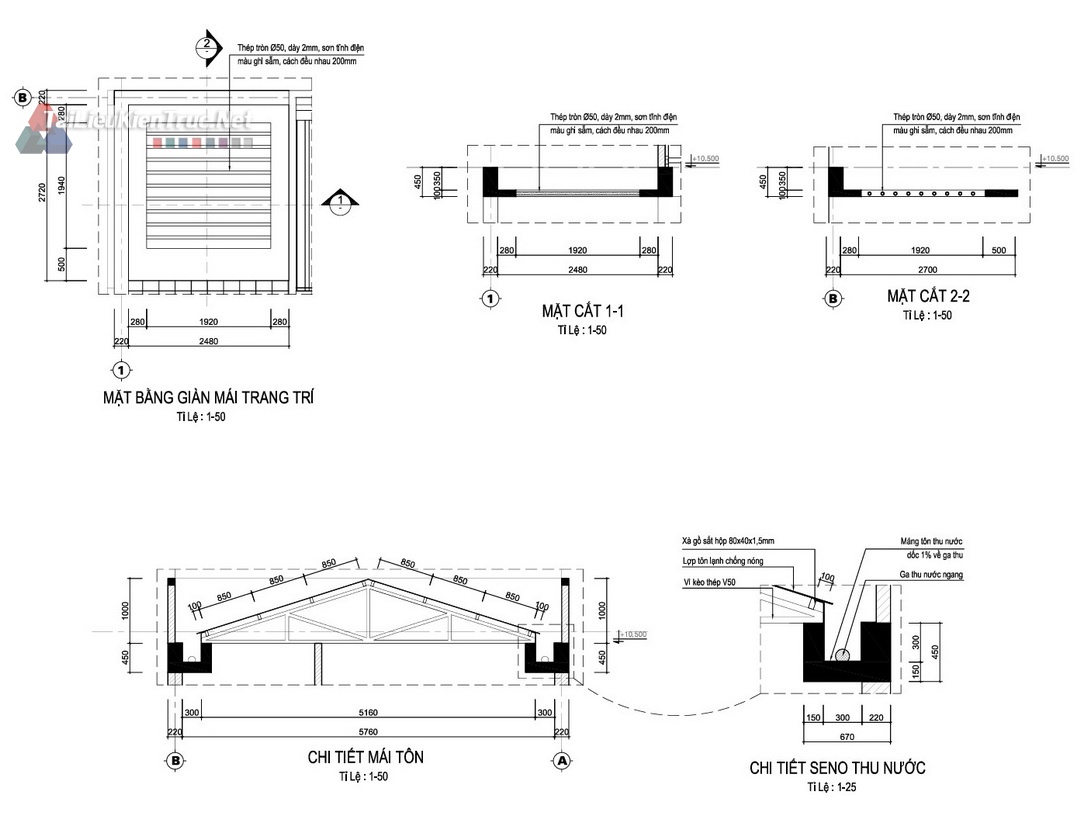

      • Chi tiết: Bao gồm Chi tiết cầu thang (Mặt bằng, Mặt cắt 1-1, 2-2) và các chi tiết kỹ thuật khác.

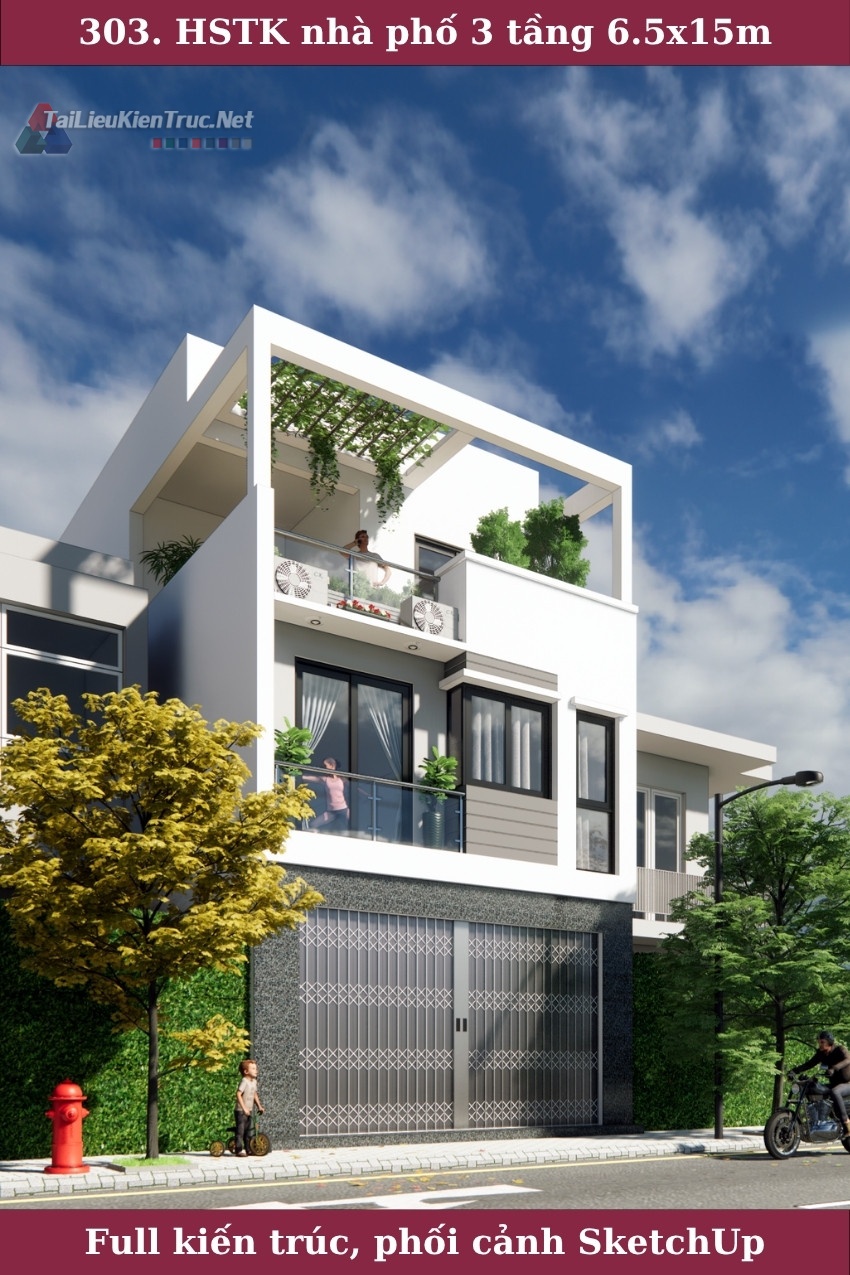

    2. Phối cảnh 3D: Bao gồm file phối cảnh SketchUp (như đã giới thiệu trong hình ảnh 3D), là công cụ đắc lực để nghiên cứu hình khối, vật liệu và bố cục không gian một cách trực quan.

    Hồ sơ này là một case study thực tế về việc áp dụng tiêu chuẩn kỹ thuật vào thiết kế nhà ở dân dụng. Việc nghiên cứu các bản vẽ kiến trúc chi tiết giúp sinh viên và kiến trúc sư trẻ:

    • Nắm vững cách bố trí công năng hợp lý trên lô đất có giới hạn.

    • Hiểu rõ quy cách trình bày bản vẽ kỹ thuật theo tiêu chuẩn.

    • Tham khảo các giải pháp chi tiết cho các khu vực phức tạp như cầu thang và sân thượng.

    Bộ tài liệu là nguồn tham khảo đắt giá để nâng cao kỹ năng đọc hiểu và triển khai hồ sơ thiết kế.
