    245. Hồ sơ thiết kế biệt thự 3 tầng mái nhật 15x16.7m full kiến trúc kết cấu điện nước

    Trong thế giới kiến trúc và xây dựng, việc sở hữu một bộ hồ sơ thiết kế chi tiết, chuyên nghiệp là chìa khóa để triển khai dự án thành công và là nguồn tài liệu tham khảo vô giá. Hôm nay, chúng tôi xin giới thiệu đến các kiến trúc sư và các bạn sinh viên ngành kiến trúc bộ hồ sơ thiết kế hoàn chỉnh cho công trình biệt thự 3 tầng phong cách hiện đại, mái Nhật, với quy mô 15x16.7m.

    Đây không chỉ là một phương án thiết kế ấn tượng về mặt thẩm mỹ mà còn là một bộ tài liệu tham khảo cực kỳ đầy đủ, giúp bạn tiết kiệm thời gian nghiên cứu, học hỏi và ứng dụng vào các dự án thực tế.



    Tổng quan về bộ hồ sơ thiết kế



    Bộ hồ sơ này cung cấp một cái nhìn toàn diện và chi tiết từ kiến trúc, kết cấu đến hệ thống cơ điện (M&E), đảm bảo tính khả thi và đồng bộ trong quá trình thi công.

    • Quy mô công trình: 3 tầng nổi, 1 tầng hầm

    • Kích thước xây dựng: 15m x 16.7m

    • Phong cách kiến trúc: Hiện đại kết hợp mái Nhật

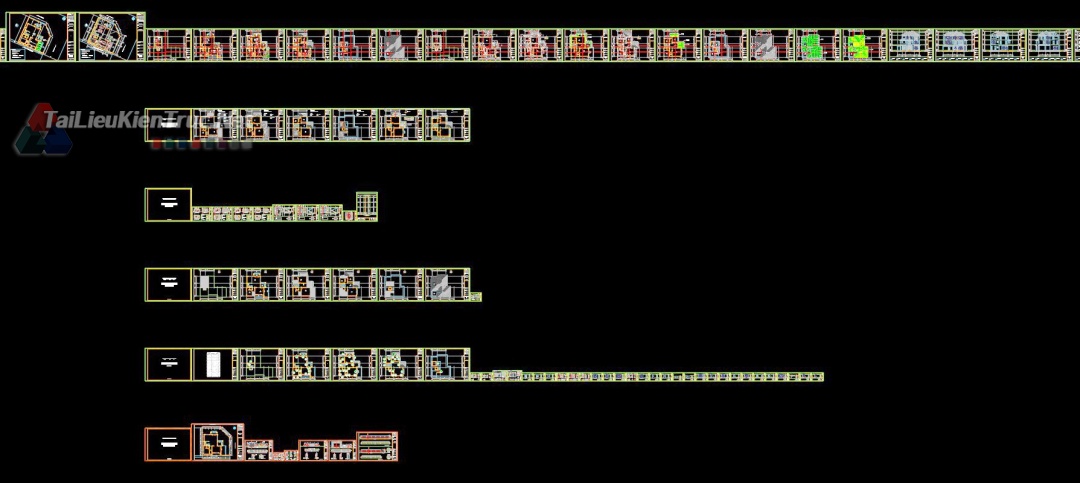

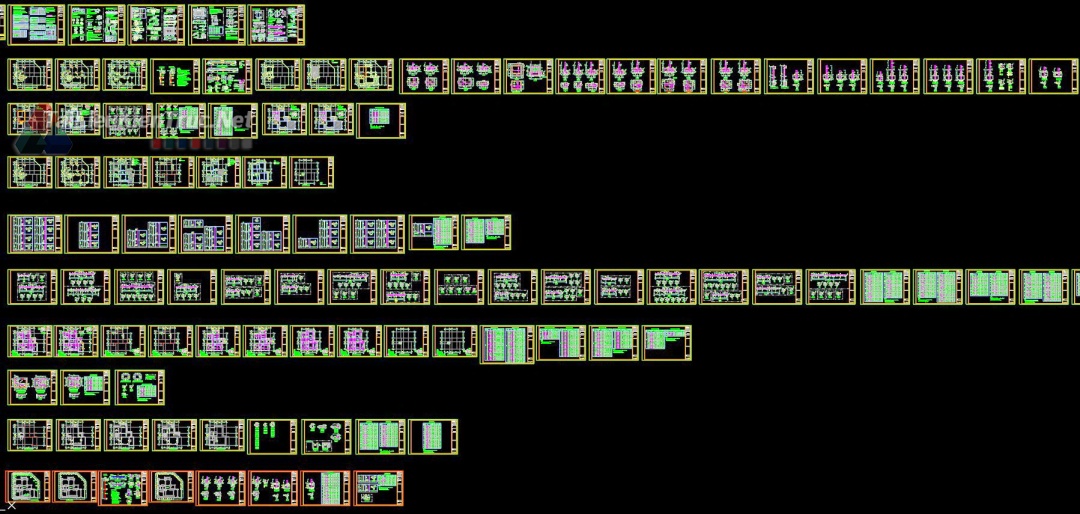

    • Định dạng file: AutoCAD (.dwg)



    Thành phần bản vẽ chi tiết



    Điểm nổi bật của bộ hồ sơ này là sự đầy đủ và chi tiết của các hạng mục bản vẽ, bao gồm:



    1. Hồ sơ thiết kế Kiến trúc (Mã hiệu KT)

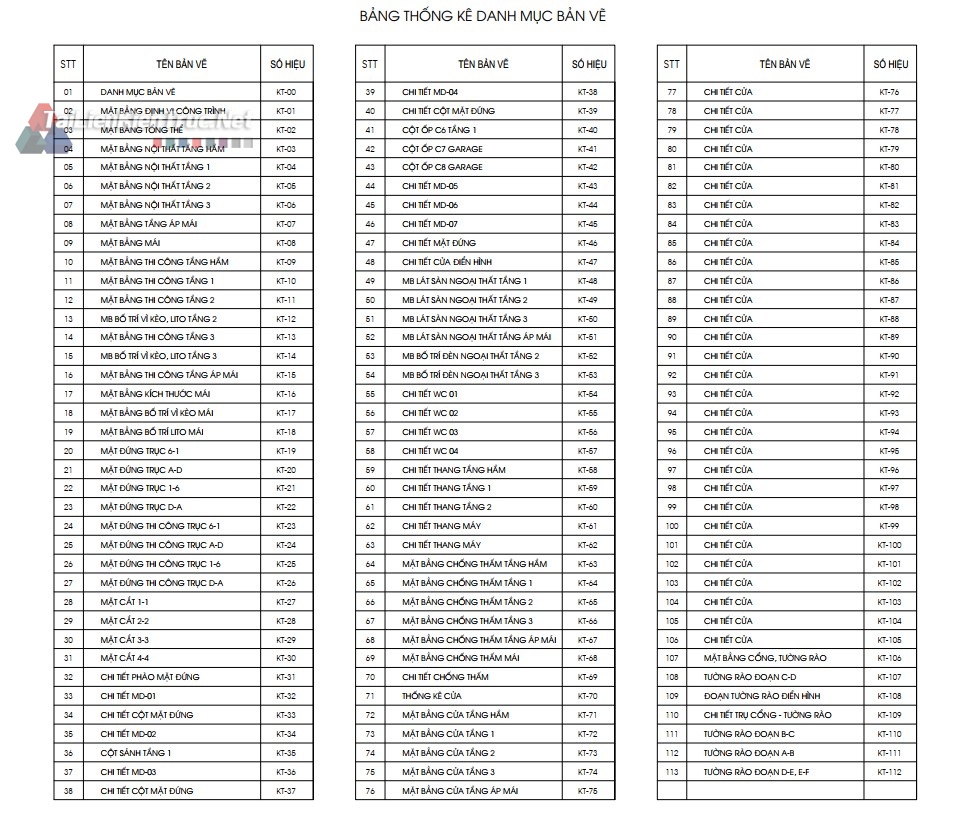

    Bao gồm hơn 100 bản vẽ chi tiết, thể hiện rõ ràng giải pháp kiến trúc từ tổng thể đến chi tiết:

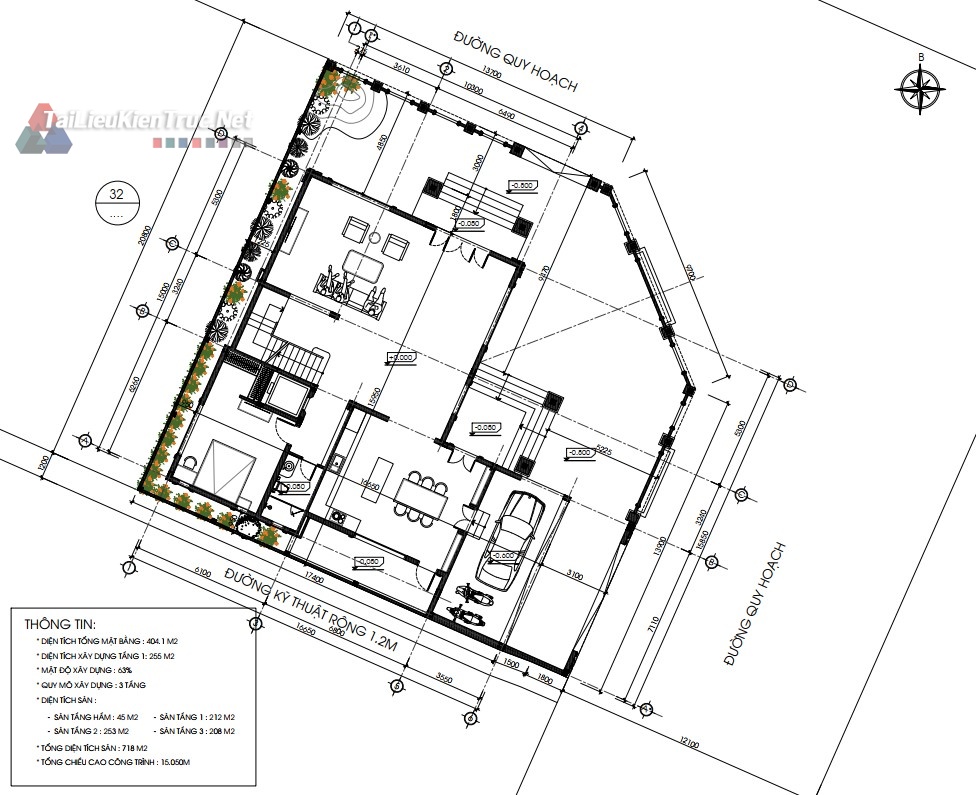

    • Mặt bằng tổng thể, mặt bằng định vị công trình.

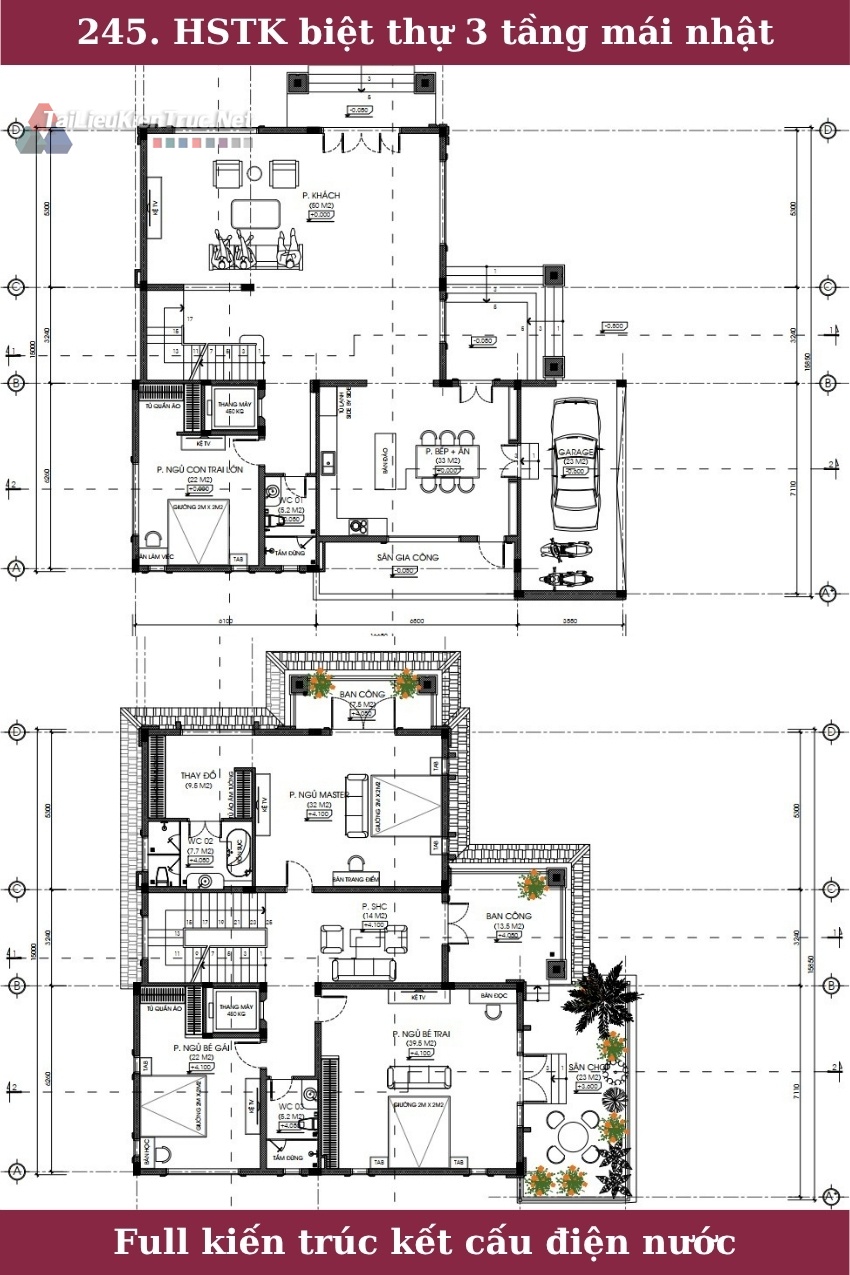

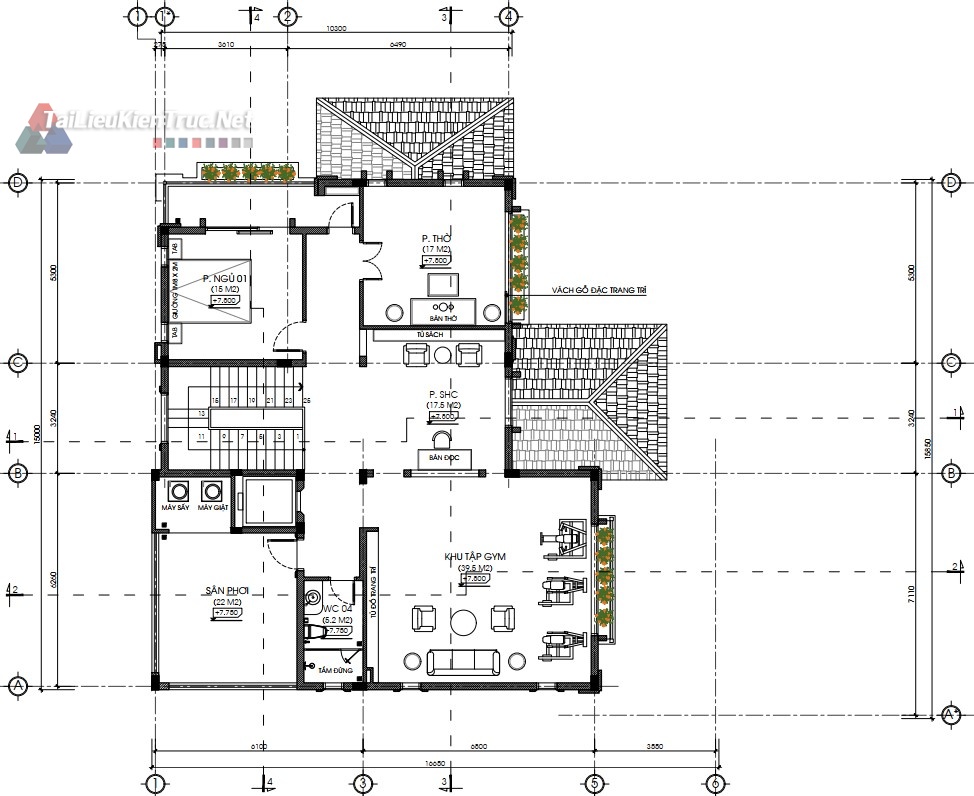

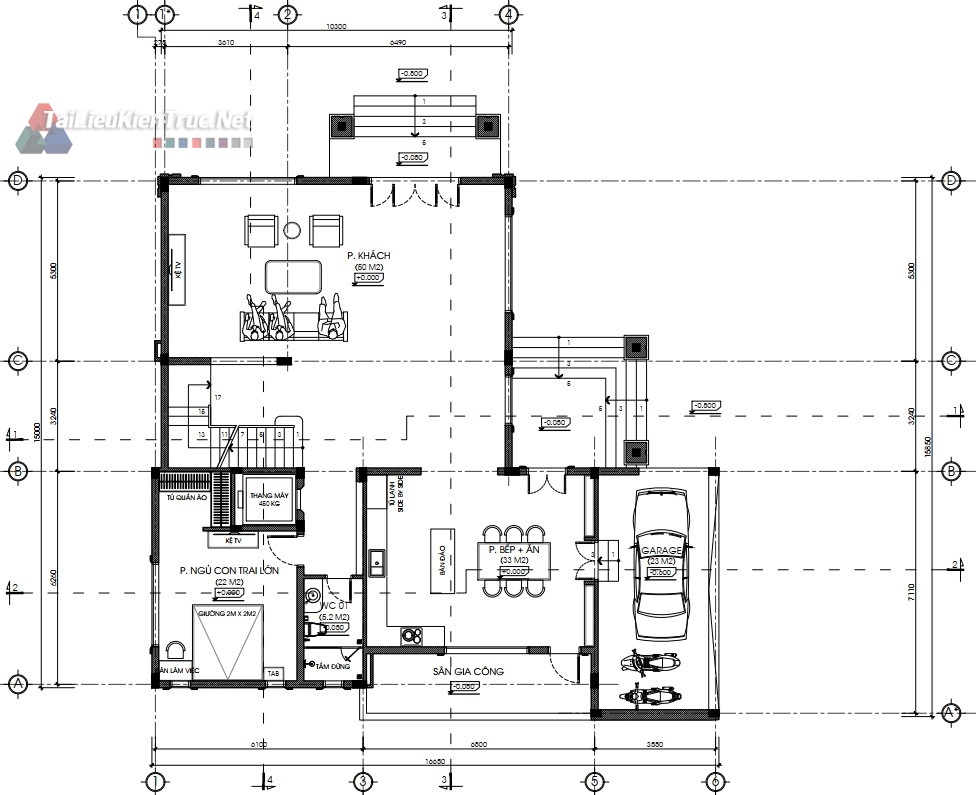

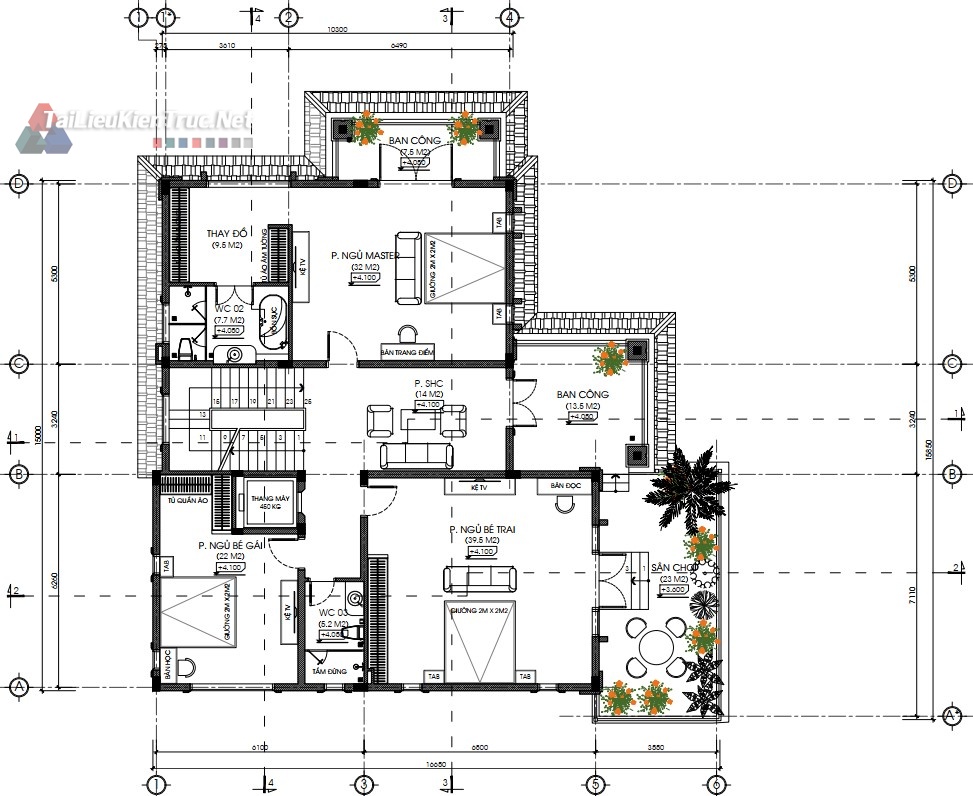

    • Mặt bằng các tầng 1, 2, 3 với bố trí công năng khoa học.

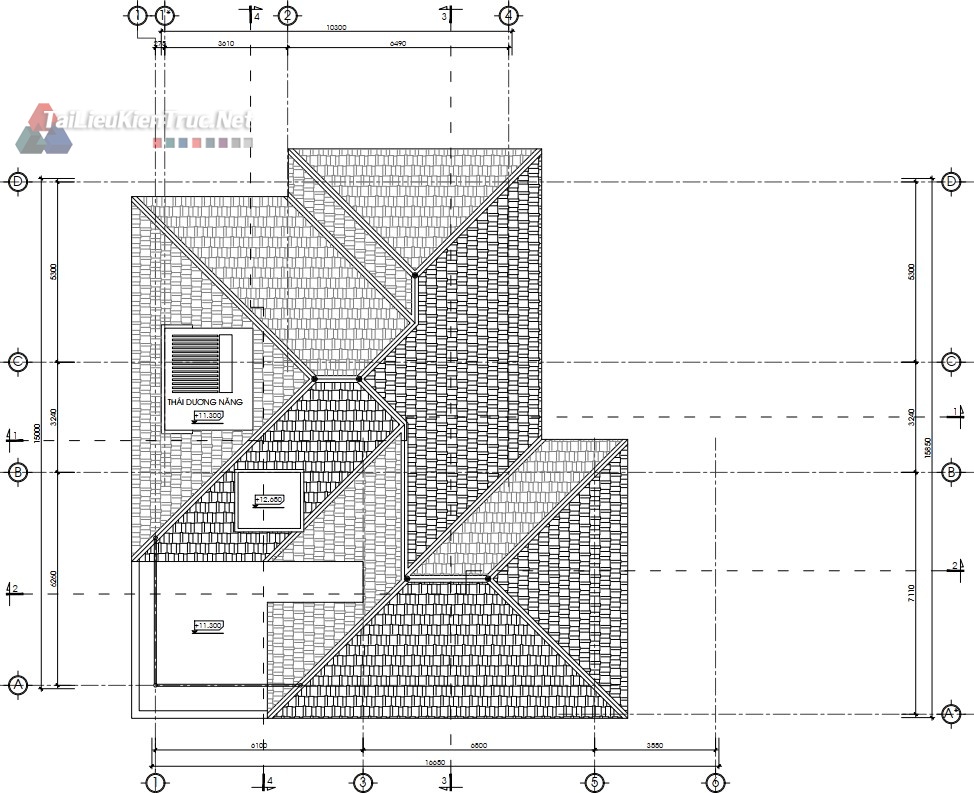

    • Mặt bằng mái, mặt bằng lát sàn, mặt bằng trần.

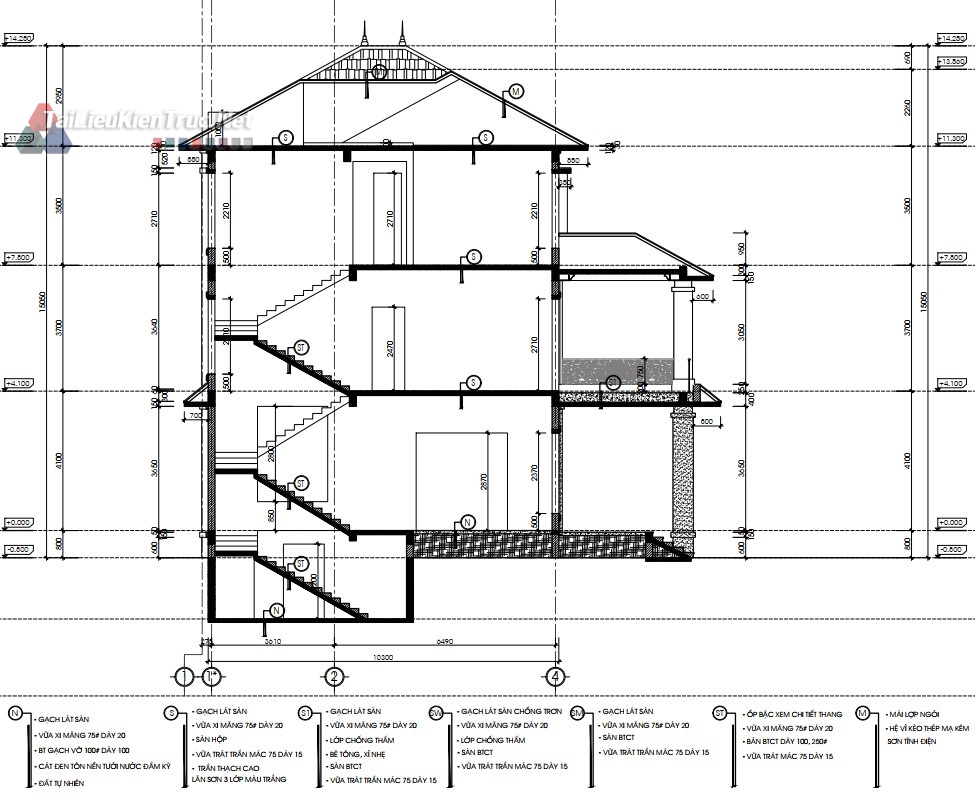

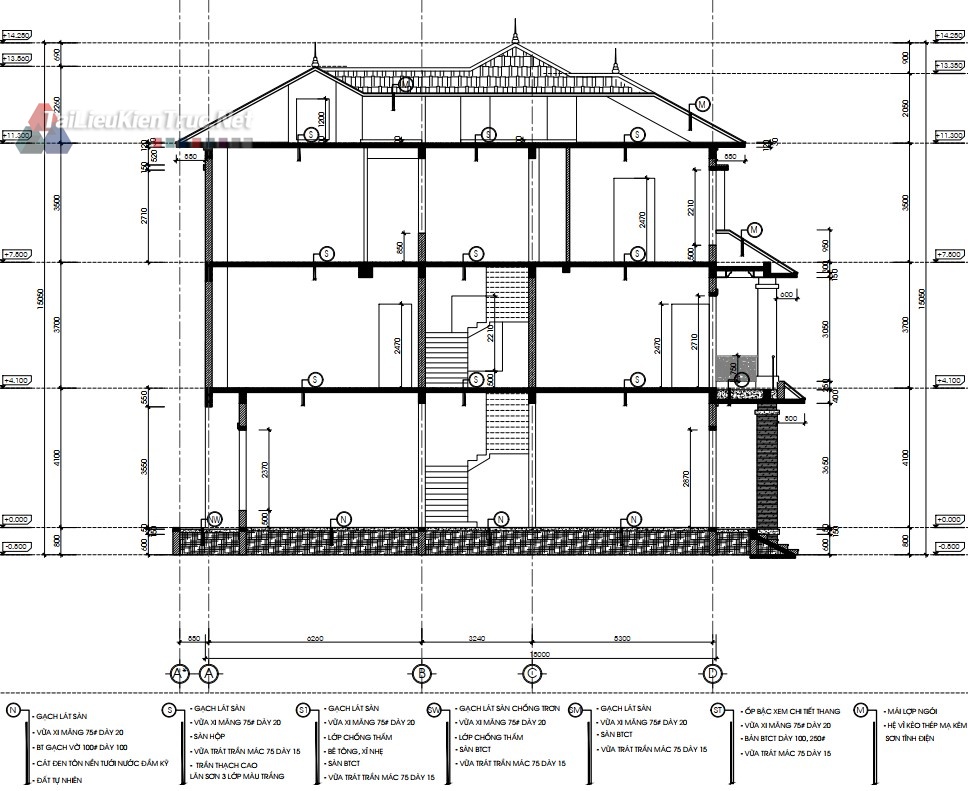

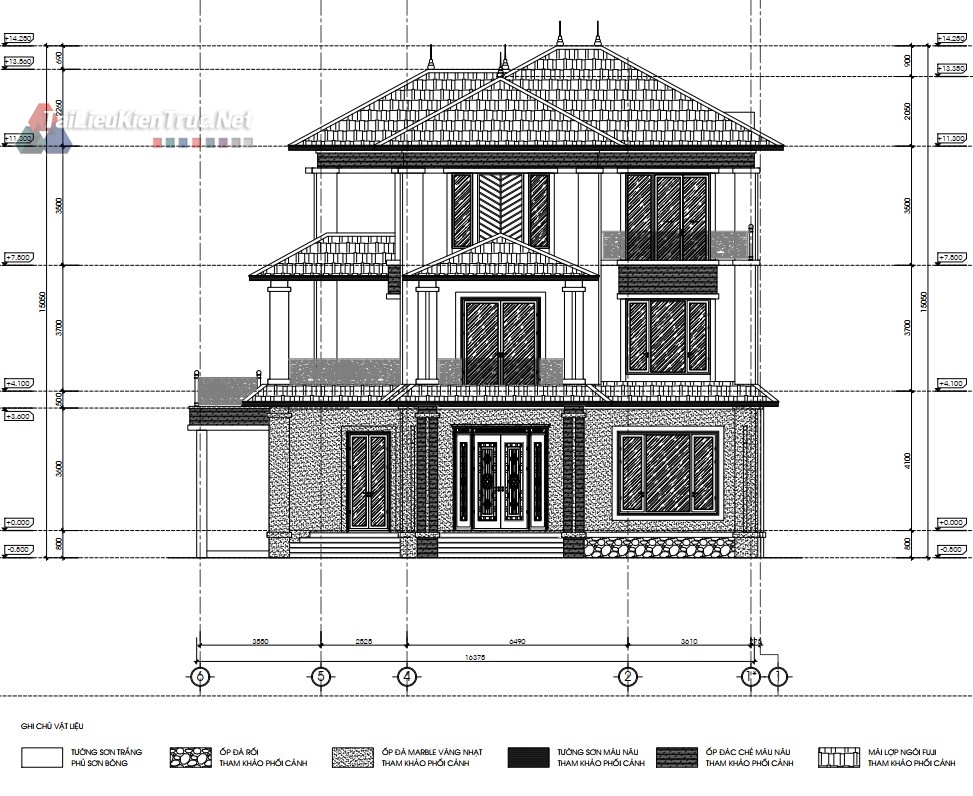

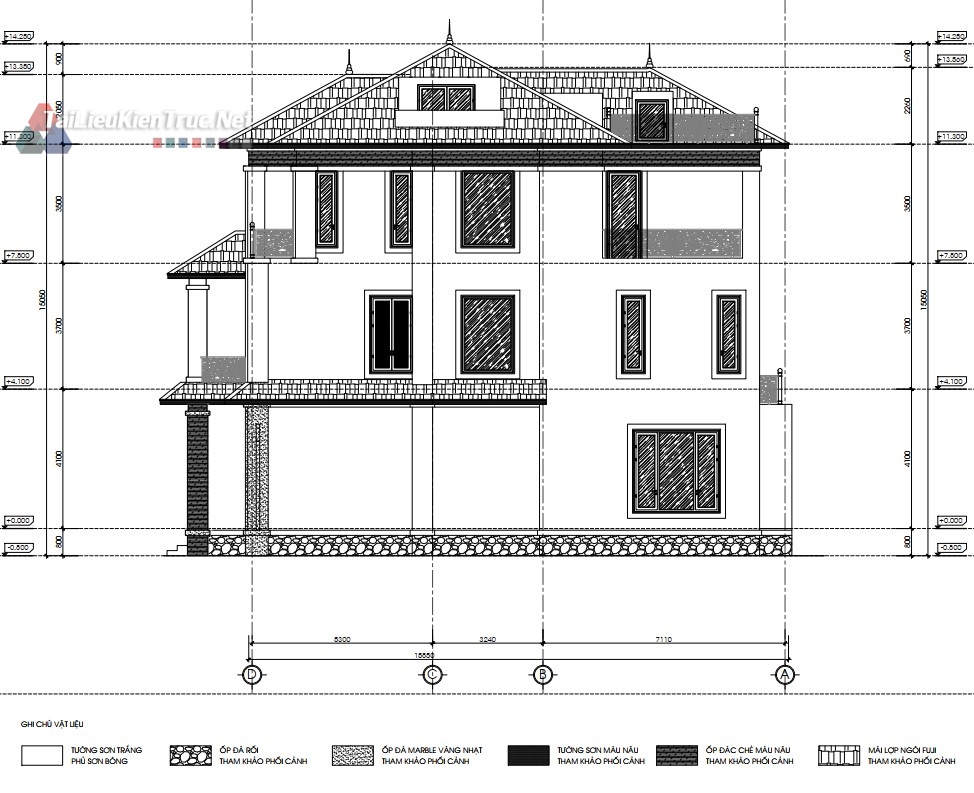

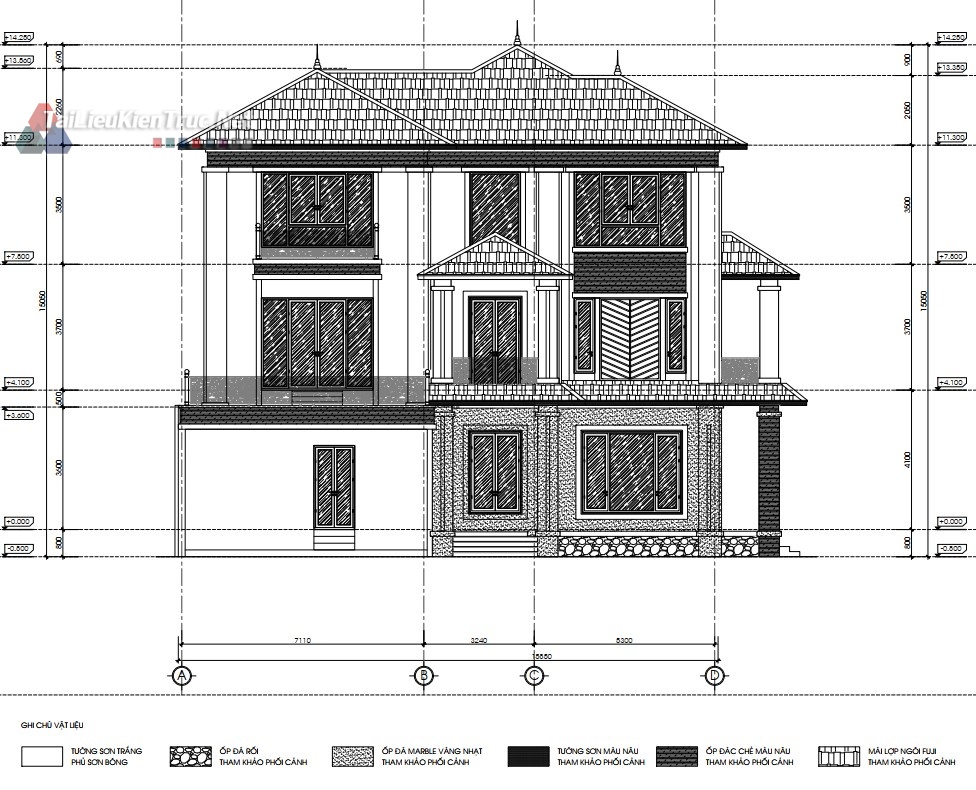

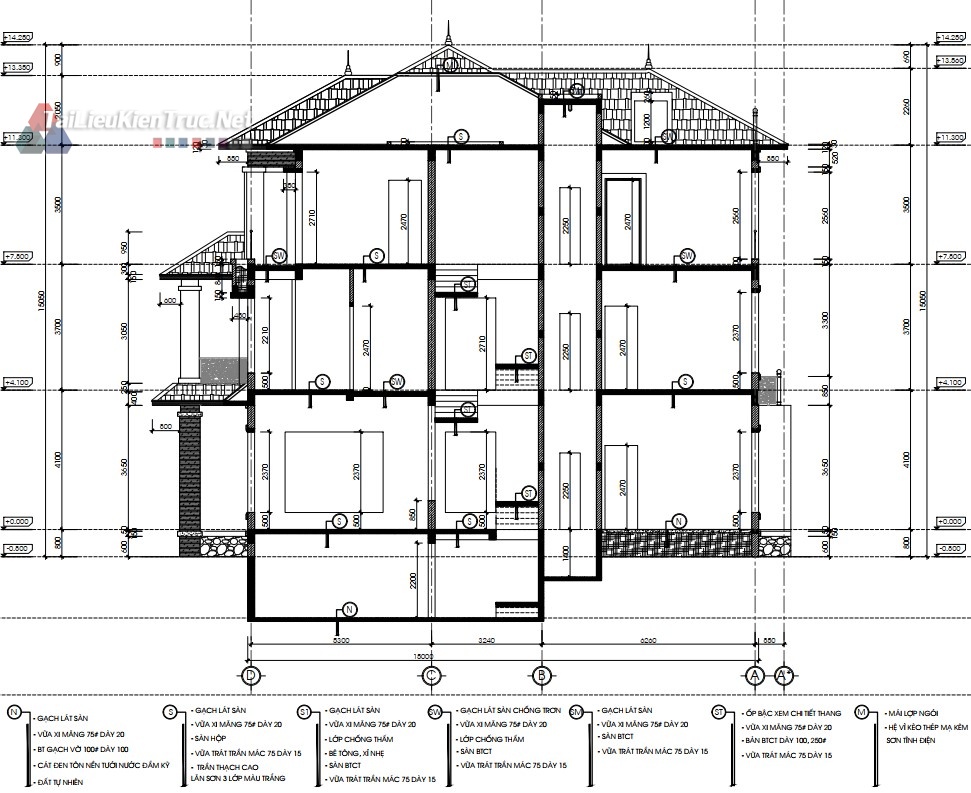

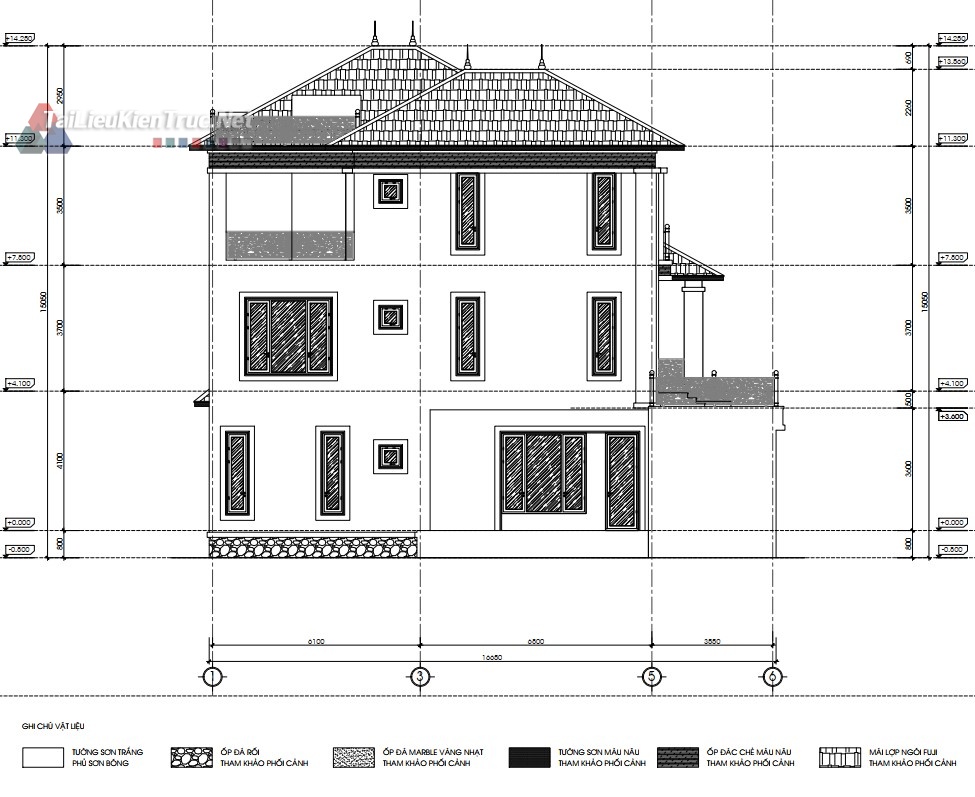

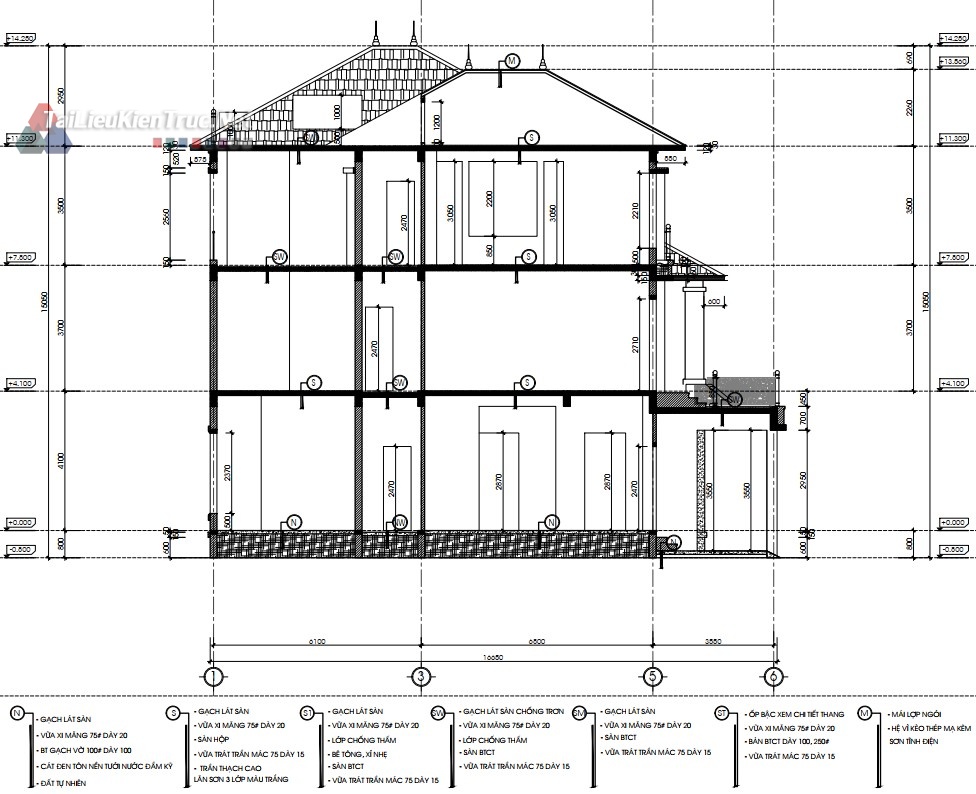

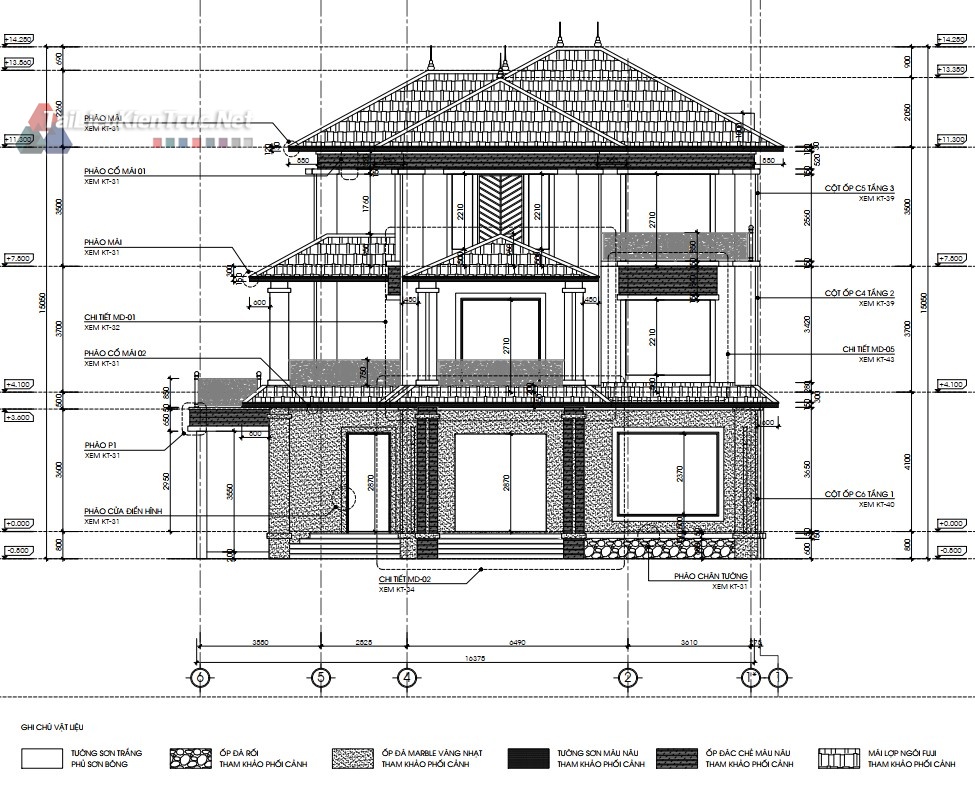

    • Các bản vẽ mặt đứng, mặt cắt chi tiết thể hiện rõ cao độ và cấu tạo kiến trúc.

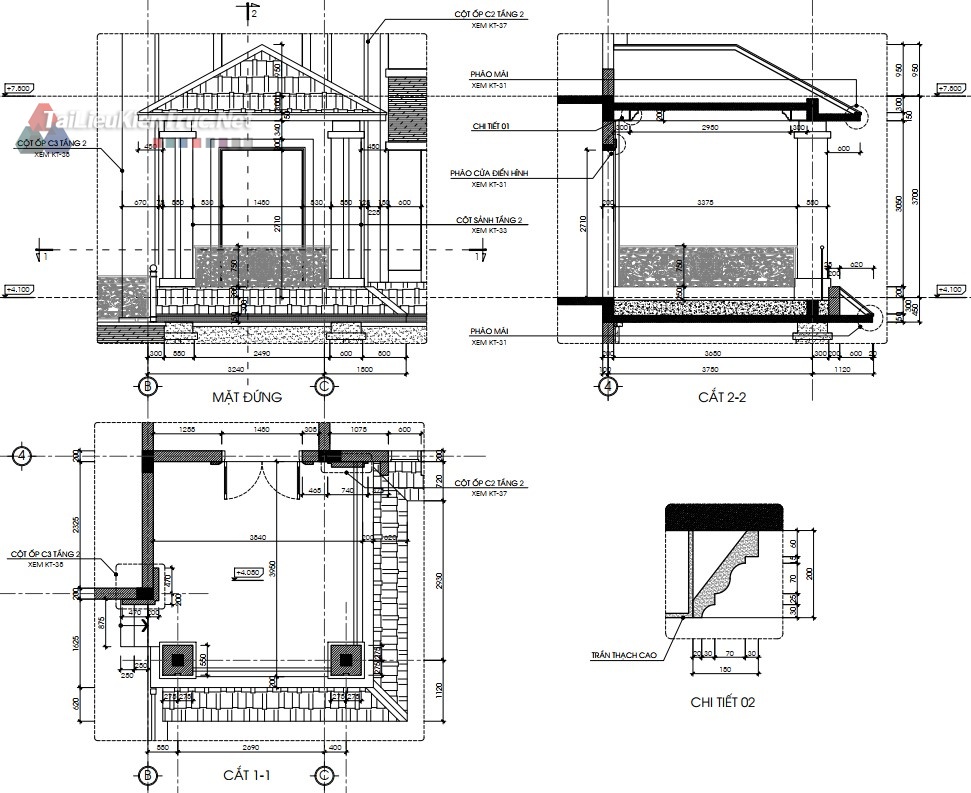

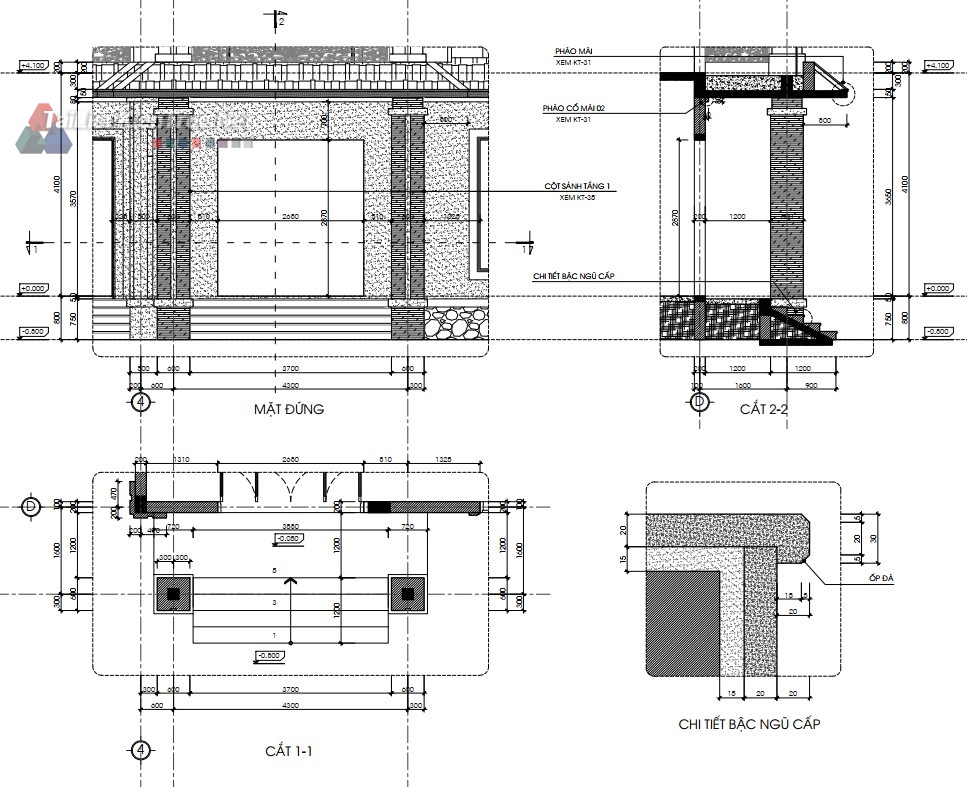

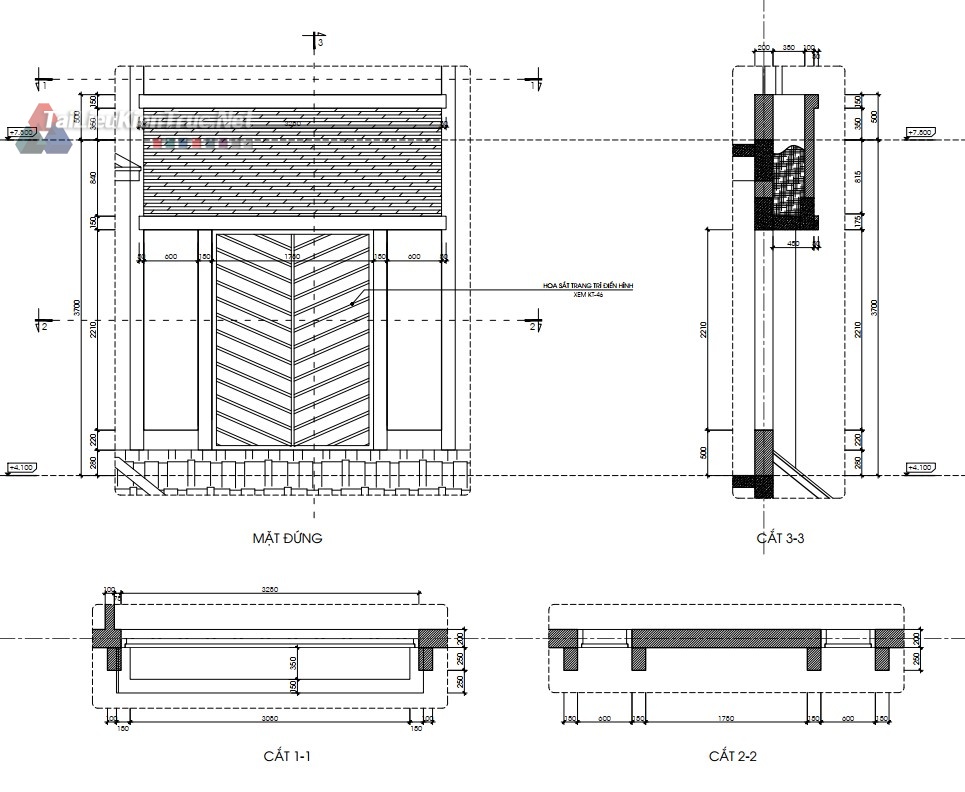

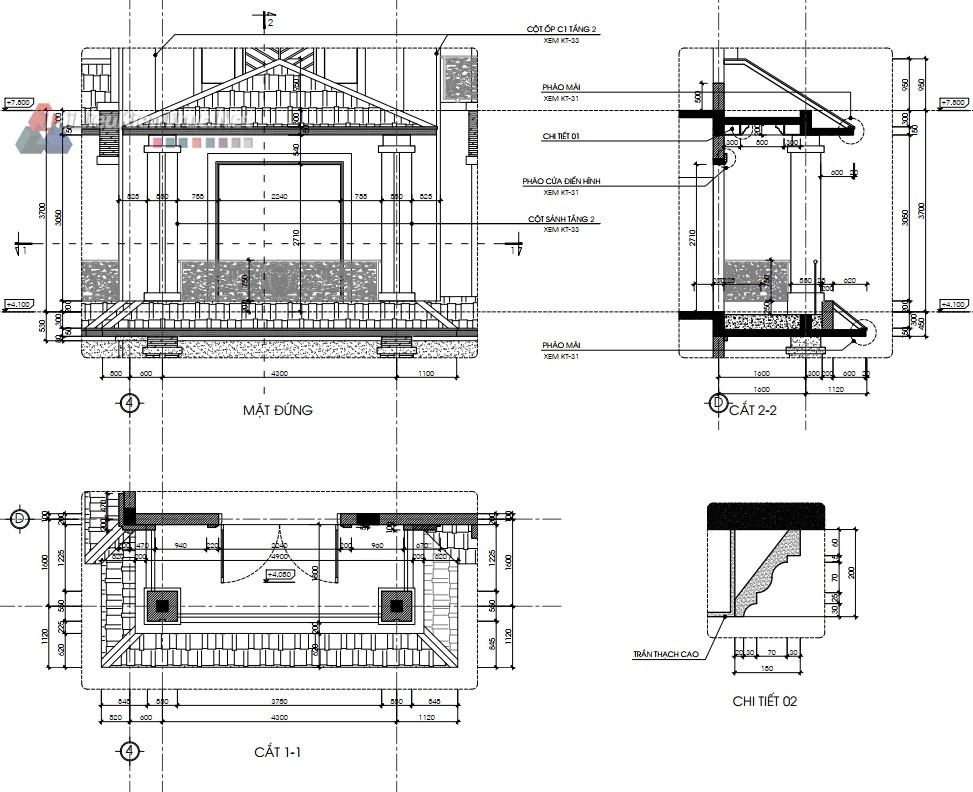

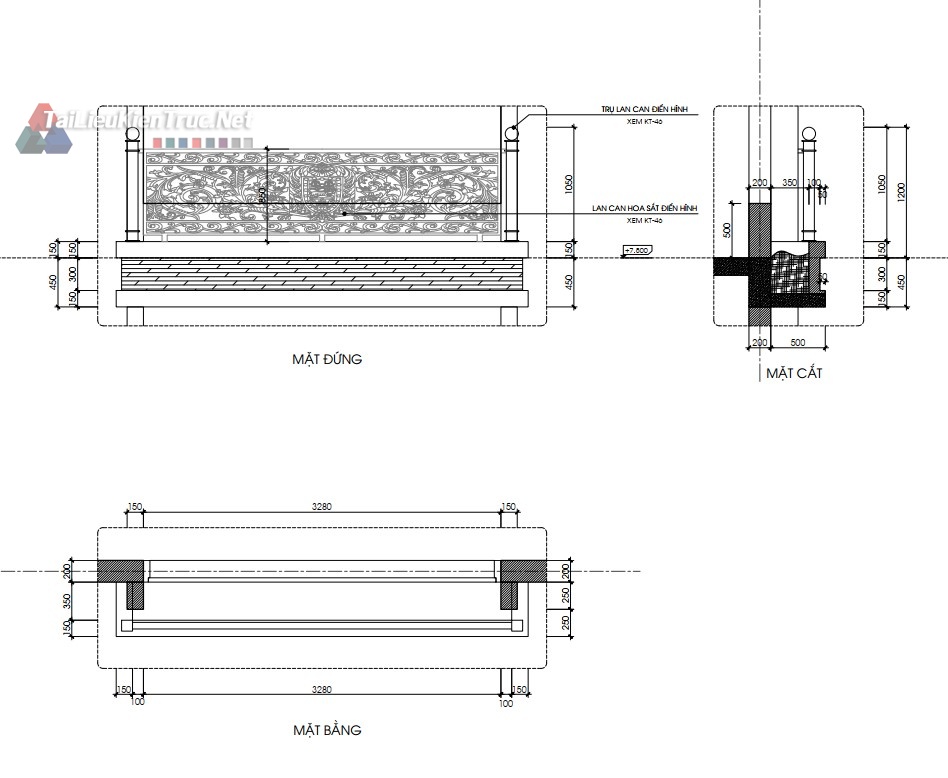

    • Chi tiết thang, vệ sinh, cửa, ban công, và các chi tiết trang trí mặt tiền.

    • Bản vẽ ốp lát, ghi chú vật liệu hoàn thiện.

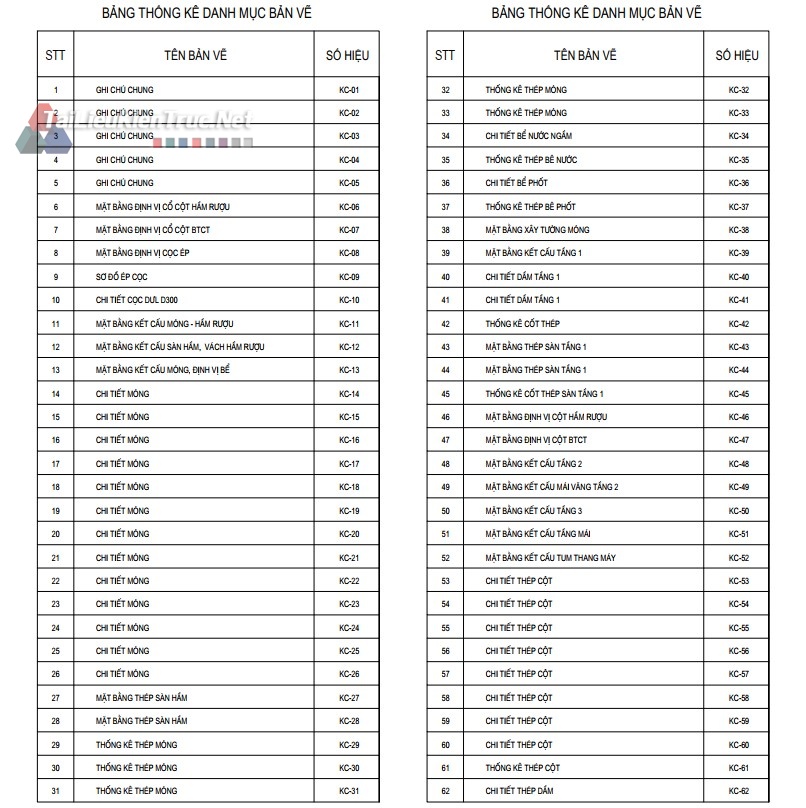

    2. Hồ sơ thiết kế Kết cấu (Mã hiệu KC)



    Phần kết cấu được tính toán kỹ lưỡng, đảm bảo sự bền vững và an toàn cho công trình:

    • Ghi chú chung và các quy định kỹ thuật thi công.

    • Chi tiết kết cấu móng, dầm, sàn các tầng.

    • Mặt bằng định vị cọc, chi tiết cọc (nếu có).

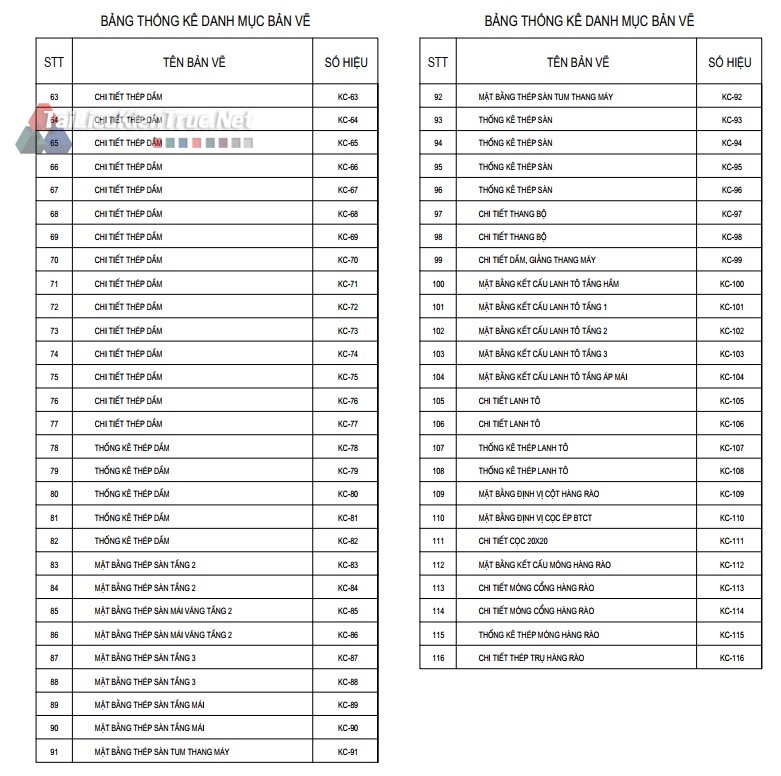

    • Thống kê cốt thép chi tiết cho từng cấu kiện.

    • Chi tiết kết cấu bể phốt, bể nước ngầm.

    • Mặt bằng kết cấu mái, cầu thang, lanh tô.

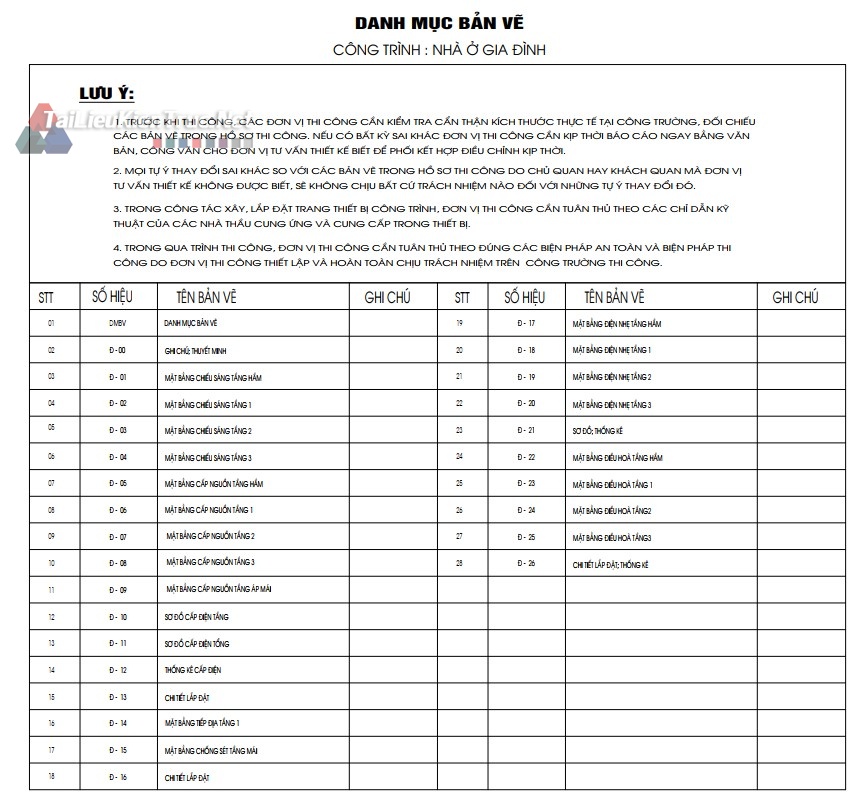

    3. Hồ sơ thiết kế Điện - Nước (M&E)



    Hệ thống M&E được thiết kế đầy đủ, khoa học, đáp ứng tiêu chuẩn và tiện nghi sử dụng:

    • Sơ đồ nguyên lý và mặt bằng cấp điện các tầng.

    • Mặt bằng chiếu sáng, bố trí ổ cắm.

    • Hệ thống chống sét, tiếp địa.

    • Mặt bằng cấp thoát nước các tầng, khu vệ sinh.

    • Chi tiết cấp thoát nước cho các thiết bị.




    Tài liệu tham khảo lý tưởng cho Kiến trúc sư và Sinh viên



    Đối với kiến trúc sư, bộ hồ sơ này là một nguồn tham khảo hữu ích để đẩy nhanh tiến độ công việc, cung cấp các giải pháp thiết kế đã được nghiên cứu kỹ lưỡng. Bạn có thể học hỏi cách trình bày một bộ hồ sơ chuyên nghiệp, các giải pháp xử lý kỹ thuật và áp dụng cho các dự án tương tự.

    Đối với sinh viên kiến trúc, đây là một tài liệu học tập trực quan và sinh động. Việc nghiên cứu các bản vẽ chi tiết sẽ giúp bạn hiểu rõ hơn về cấu tạo công trình, cách triển khai bản vẽ kỹ thuật thi công và mối liên hệ giữa các bộ môn Kiến trúc - Kết cấu - M&E, điều mà sách vở khó có thể diễn tả hết.

    Xem thêm các hồ sơ khác tại >>> Hồ sơ thiết kế
